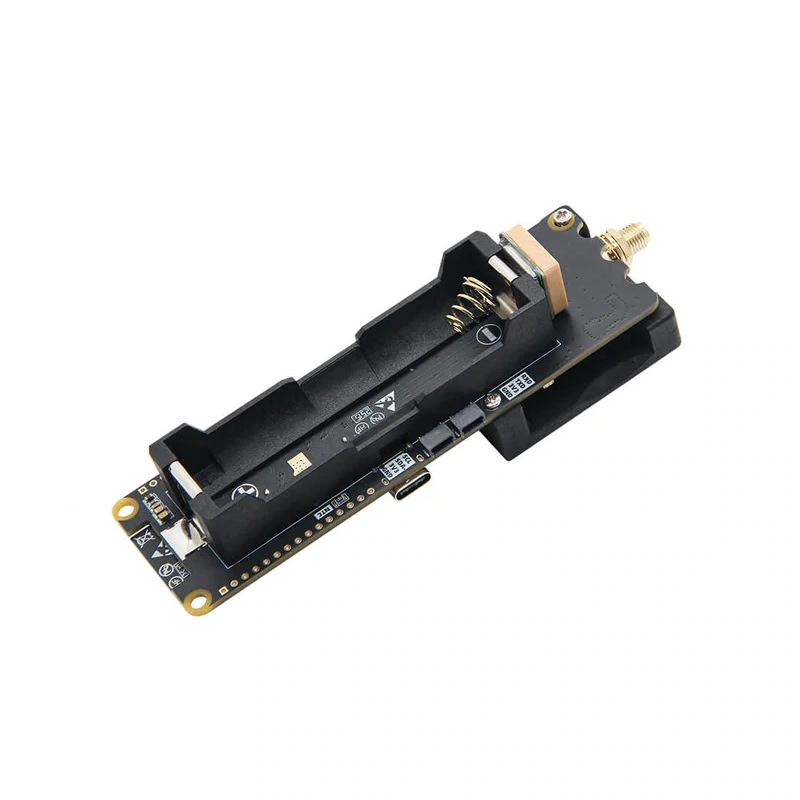

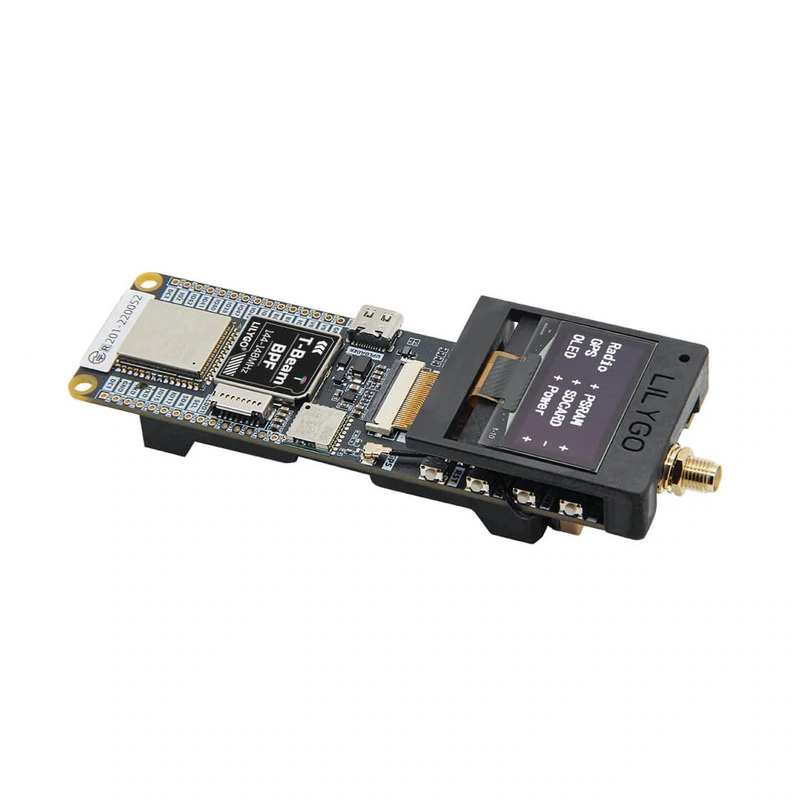

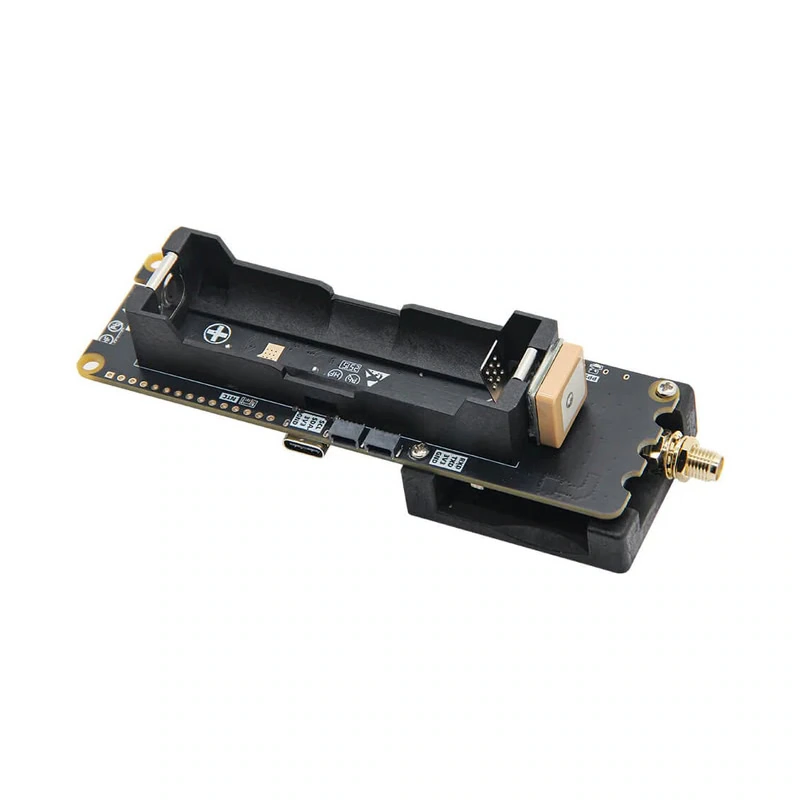

T-Beam BPF LoRa OLED GPS ESP32-S3 Soporte de Bateria 18650 LILYGO
$ 1,599.00
30 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 5 piezas | $ 1,533.01 |
| 10 piezas | $ 1,492.07 |
| 20 piezas | $ 1,398.70 |
INFORMACIÓN
La LILYGO T-Beam BPF es una tarjeta de desarrollo de alto rendimiento que integra en una sola placa capacidades de procesamiento, conectividad de largo alcance y geoposicionamiento. Diseñada en torno al microcontrolador ESP32-S3, esta herramienta es la solución definitiva para el despliegue de nodos en redes de sensores, mensajería de emergencia y rastreo de activos en entornos donde las redes convencionales no tienen cobertura. Incluye tarjeta T-Beam BPF, Antena y headers macho.
Este dispositivo es ideal para plataformas y proyectos profesionales de IoT como redes mesh, logística, rastreo, agricultura de precisión y ciudades inteligentes debido a que incorpora un ESP32-S3, comunicación LoRa mediante el transceptor SX1278, display OLED con carcasa, conector para tarjetas MicroSD, comunicación GPS con entena integrada y soporte para baterías Li-Ion 18650.
ESPECIFICACIONES Y CARACTERÍSTICAS
Marca: LILYGO
Tipo: Tarjeta de desarrollo
Modelo: T-Beam BPF
Tensión de alimentación:
- 3.9 V a 6 V (USB-C)
- 3.7 V (Batería)
MCU: ESP32-S3FN8 Dual-core LX7 microprocesador
- Plataformas compatibles: Arduino IDE y PlatformIO
- Flash: 16MB
- PSRAM: 8MB
- Comunicación: 2.4HGz Wi-Fi+ Bluetooth 5 (LE)
Display: OLED de 0.96 pulgadas
- Controlador: SSD1306 o SH1106
- Resolución: 128 x 64
- Interfaz: I2C
- Dirección I2C: 0X3C
Chip de gestión de energía PMU: AXP2101
- Dirección I2C: 0X34
Compatibilidad con baterías: Li- Ion 18650
- Corriente de carga 0-1024 mA (Programable)
Conector para tarjetas MicroSD
Chip LoRa SX1278:
- Rango de frecuencia: 144~148MHZ
- Tasa de transferencia: 0.018K～37.5Kbps
Módulo GNSS L76K:
- GPS L1 C/A: 1575.42 MHz
- GLONASS L1: 1602 MHz
- BeiDou B1: 1561.098 MHz
- UART Baudios: 9600~115200 bps (predeterminado: 9600 bps)

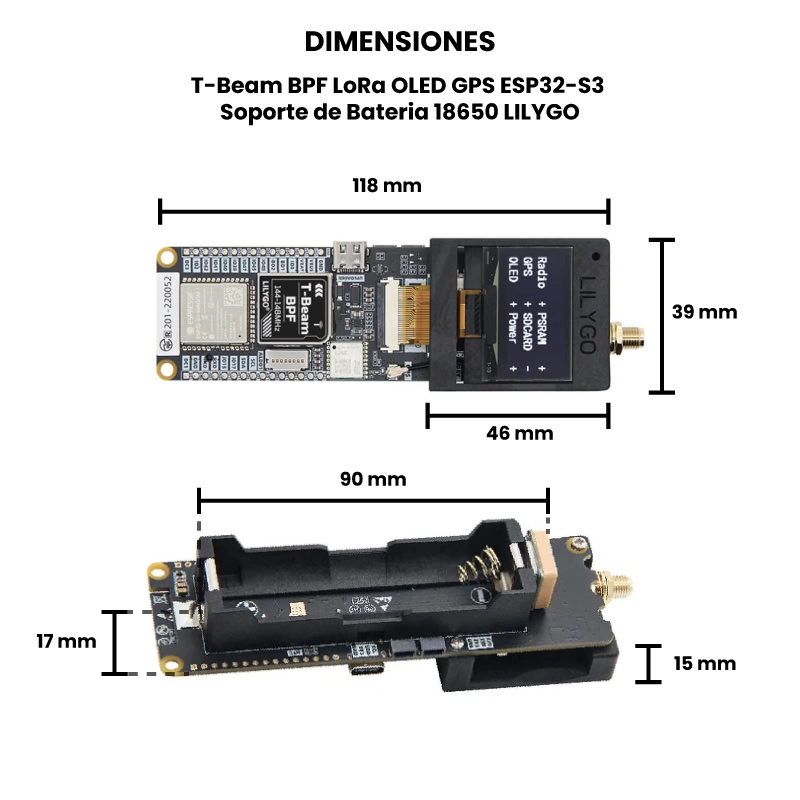

Dimensiones: 390 mm x 310 mm x 230 mm (Con antena y sin batería)
Peso: 70 g
Notas:
- No incluye Batería
- Esta placa tiene un BMS integrado. No funcionará la primera vez que se conecte una batería; debe conectarse a un puerto USB-C para activarse. Si se desconecta y vuelve a conectar la batería, deberá repetir los pasos anteriores para una activación correcta.
DOCUMENTACIÓN Y RECURSOS
Datasheet
GitHub
INFORMACIÓN ADICIONAL

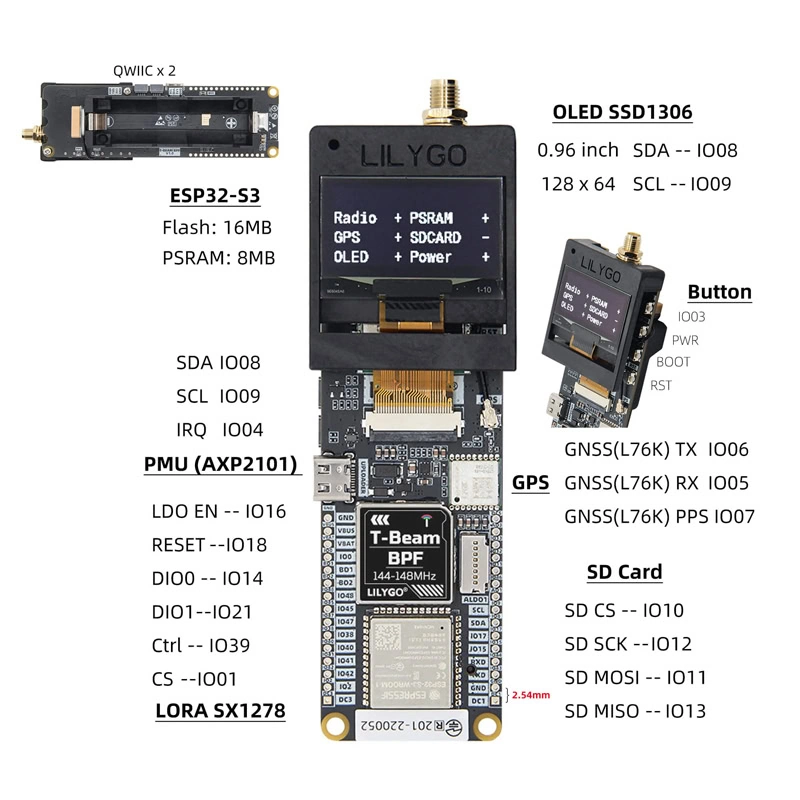

Descripción de pines
| Nombre | Número de GPIO |
|---|---|
| UART1 TX | 43 (Socket Qwiic externo) |
| UART1 RX | 44 (Socket Qwiic externo) |
| SDA | 8 (Socket Qwiic externo compartido) |
| SCL | 9 (Socket Qwiic externo compartido) |
| OLED (SH1106) SDA | Comparte el bus I²C |
| OLED (SH1106) SCL | Comparte el bus I²C |
| SPI MOSI | 11 |
| SPI MISO | 13 |
| SPI SCK | 12 |
| CS de SD | 10 |
| SD MOSI | Comparte el bus SPI |
| SD MISO | Comparte el bus SPI |
| SD SCK | Comparte el bus SPI |
| GNSS (L76K) TX | 6 |
| GNSS (L76K) RX | 5 |
| GNSS (L76K) PPS | 7 |
| LoRa (SX1278) SCK | Comparte el bus SPI |
| LoRa (SX1278) MISO | Comparte el bus SPI |
| LoRa (SX1278) MOSI | Comparte el bus SPI |
| LoRa (SX1278) RESET | 18 |
| LoRa (SX1278) DIO0 | 14 |
| LoRa (SX1278) DIO1 | 21 |
| LoRa (SX1278) CS | 1 |
| LoRa (SX1278) LDO EN | 16 |
| Control LoRa (SX1278) | 39 |
| Botón 1 (BOOT) | 0 |
| Botón 2 | 3 |
| PMU (AXP2101) IRQ | 4 |
| PMU (AXP2101) SDA | Comparte el bus I²C |
| PMU (AXP2101) SCL | Comparte el bus I²C |

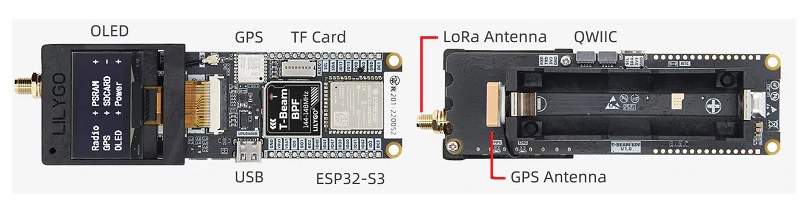

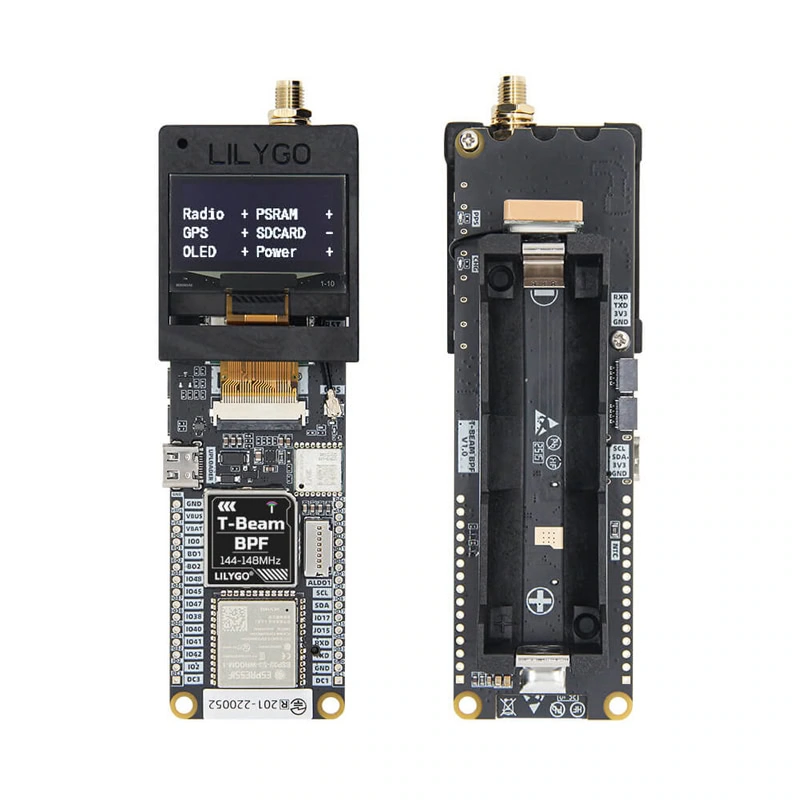

Elementos de hardware
Precauciones de uso
- Protección de Radiofrecuencia: No energizar el dispositivo sin la antena LoRa instalada. La operación sin carga puede provocar el fallo permanente del chip de radio.
- Gestión de Energía: Verifique rigurosamente la polaridad de la batería 18650. La inversión de los polos puede causar daños irreparables en el circuito de carga y gestión de voltaje.
- Cumplimiento Normativo: Asegúrese de operar en la banda de frecuencia (433, 868 o 915 MHz) autorizada por la regulación local de telecomunicaciones.
- Manejo Físico: Al ser un dispositivo de arquitectura abierta, se recomienda su instalación en gabinetes protegidos para evitar cortocircuitos por contacto accidental o exposición a la estática.
ENLACES EXTERNOS
| Peso | 0.167 kg |
|---|---|
| Dimensiones | 20 × 9 × 5 cm |
| FRECUENCIAS: | MULTIFRECUENCIA |
