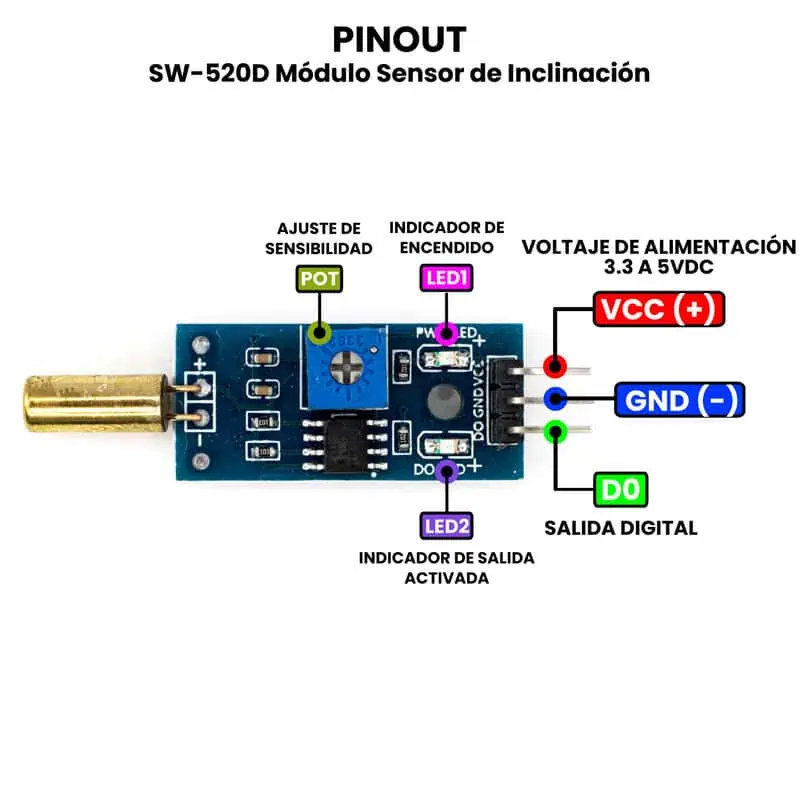

AR2656 - SW-520D Módulo Sensor de Inclinación PINOUT

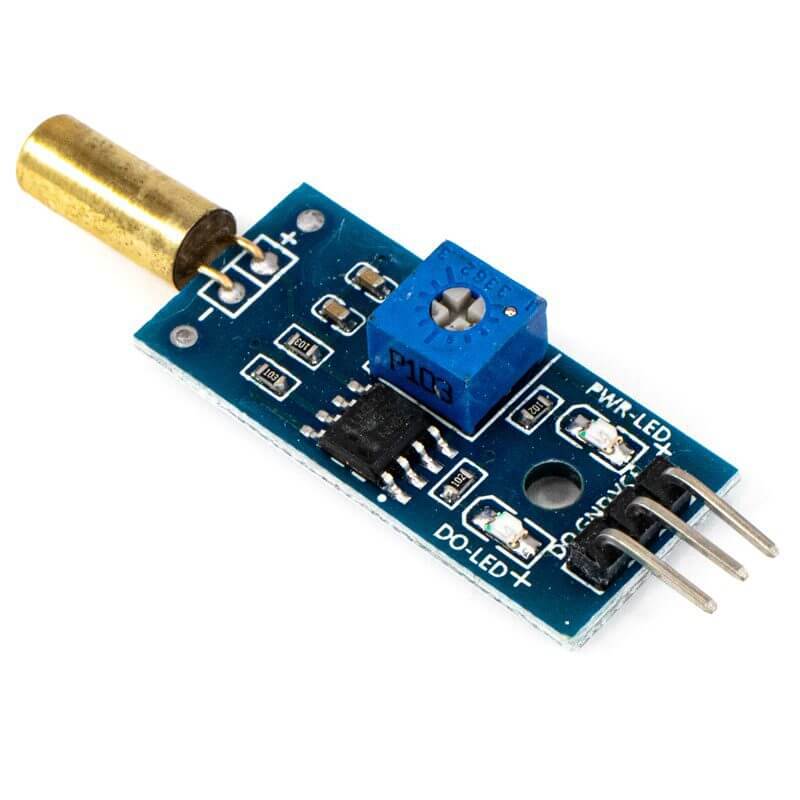

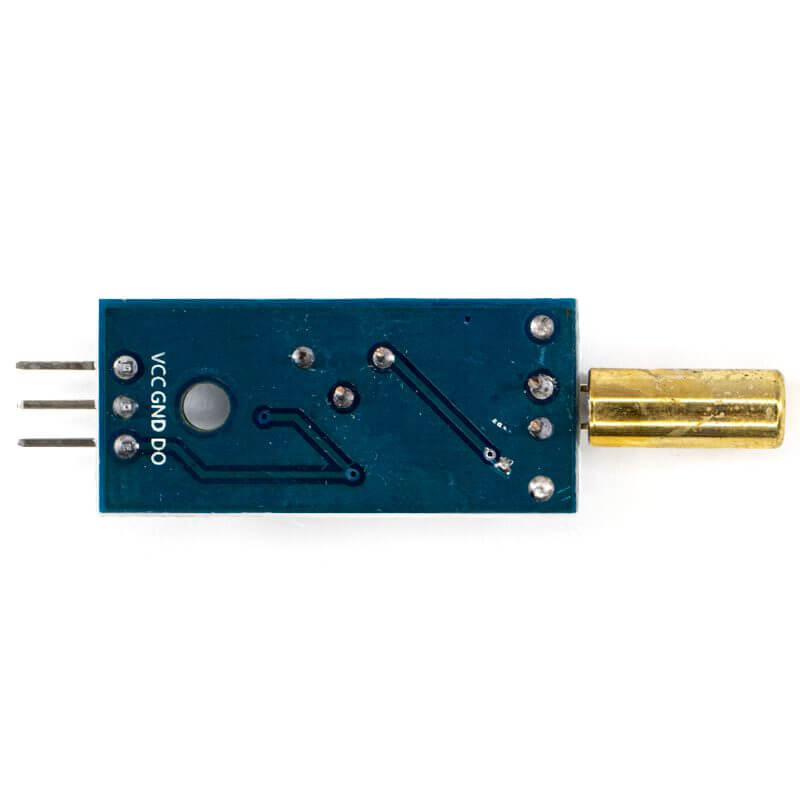

SW-520D Modulo Sensor de Inclinacion

$ 25.00

97 disponibles

CANTIDAD	PRECIO
10 piezas	$ 20.97
25 piezas	$ 18.50
35 piezas	$ 16.56

SKU: AR2656 Categorías: IMU, MOVIMIENTO, SENSORES Etiquetas: inclinacion, modulo, sensor, SW-520D

INFORMACIÓN

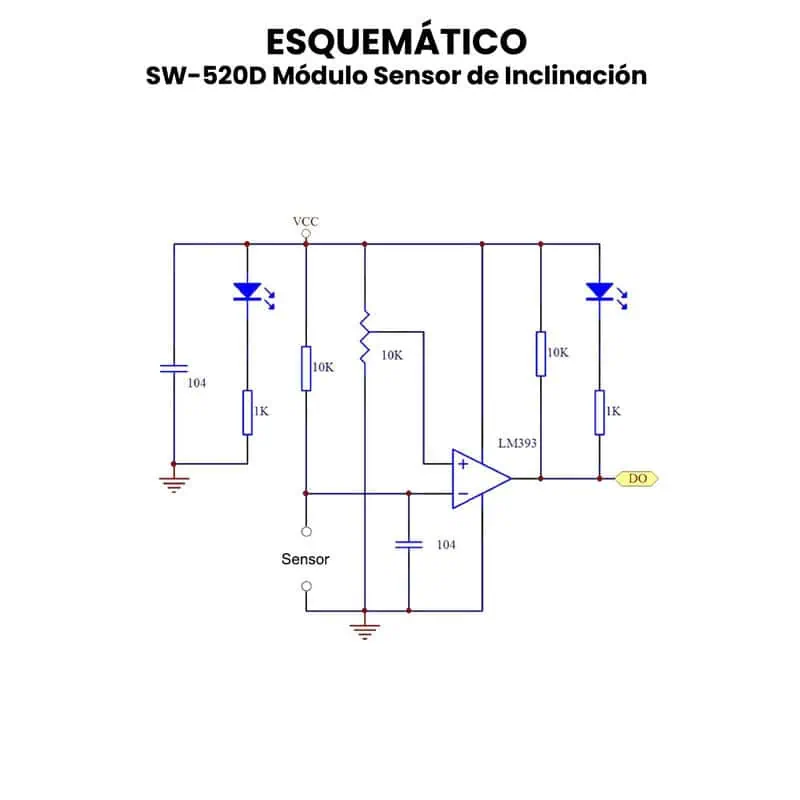

El SW-520D Módulo Sensor de Inclinación es un dispositivo electrónico diseñado para detectar cambios en la posición o inclinación de un objeto. Su funcionamiento se basa en un interruptor de bola metálica alojado dentro del sensor, el cual cierra o abre el circuito según el ángulo en que se encuentre. Cuando el módulo se inclina o se mueve, la bola metálica se desplaza y establece o interrumpe el contacto eléctrico, generando una señal que el circuito comparador (generalmente un LM393) interpreta como una salida digital. Este comportamiento permite detectar si un dispositivo está vertical, inclinado o en movimiento, y el módulo incluye además un potenciómetro para ajustar la sensibilidad, junto con un LED indicador que se enciende al detectar inclinación.

El SW-520D Módulo Sensor de Inclinación se utiliza en una amplia variedad de proyectos y aplicaciones electrónicas que requieren detectar movimiento, balanceo o inclinación, como en sistemas de alarma antirrobo, robots equilibradores, dispositivos de nivelación, detección de caídas o activación automática de luces o alarmas según la posición del objeto. Gracias a su salida digital simple, puede integrarse fácilmente con tarjetas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi y STM32, permitiendo que los cambios de inclinación se traduzcan en acciones o eventos programados dentro de un sistema automatizado.

ESPECIFICACIONES Y CARACTERÍSTICAS

Sensor: SW-520D
Tipo: Sensor de inclinación.
Detecta los cambios de ángulo del sensor y devuelve un valor digital.
Voltaje de alimentación: 3.3 – 5 VDC.
Consumo: <25 mA.
Comparador: LM393.
Forma de salida: Salida de interruptor digital (0 y 1).
Sensibilidad ajustable mediante potenciómetro.
Led de PWR enciende cuando se ingresa voltaje de alimentación.
Led de estado se mantiene encendido al no detectar inclinación, cuando detecta inclinación el led se apaga.
Tiene un agujero que permite fijar el sensor a una superficie u objeto.
Diámetro del Agujero: 3 mm.

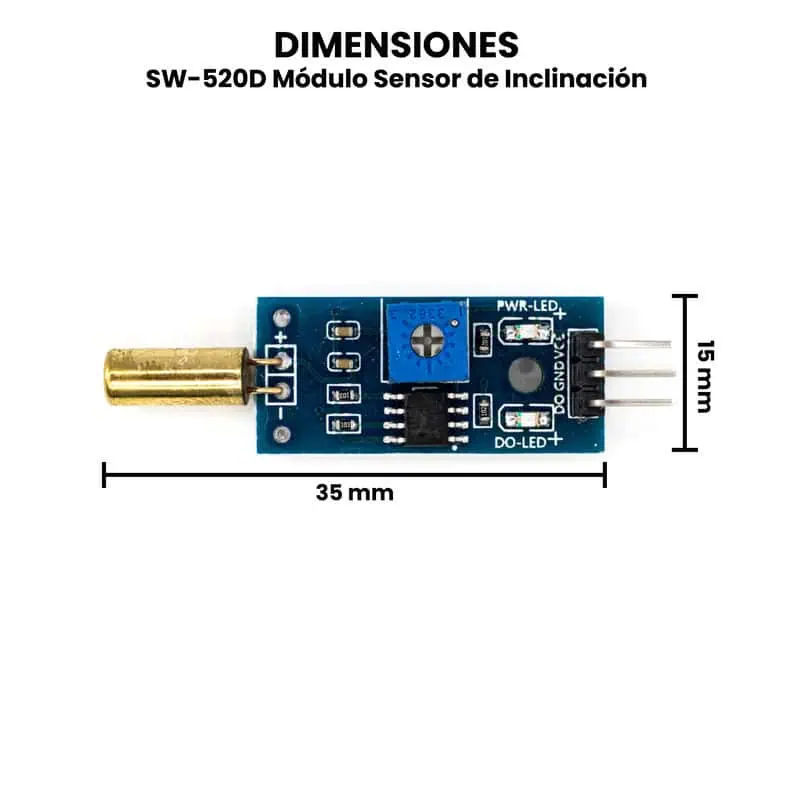

Dimensiones: 35 mm x 15 mm x 10 mm.
Peso: 4 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona Sensor SW-520D?

Se dispone de un cilindro cuya pared constituye un contacto eléctrico, mientras que el otro contacto está localizado en el centro de la base. Al inclinar lo suficiente el dispositivo, ambas esferas constituyen un puente entre ambos contactos, cerrando el circuito.

Como se muestra en la imagen, cuando el sensor se inclina hacia el extremo de la tapa y el ángulo de inclinación es superior a 10 grados, estará abierto (OFF), de lo contrario estará el estado cerrado (ON). Estos estados los podrás interpretar en un microcontrolador para poder tener una función en específico.
