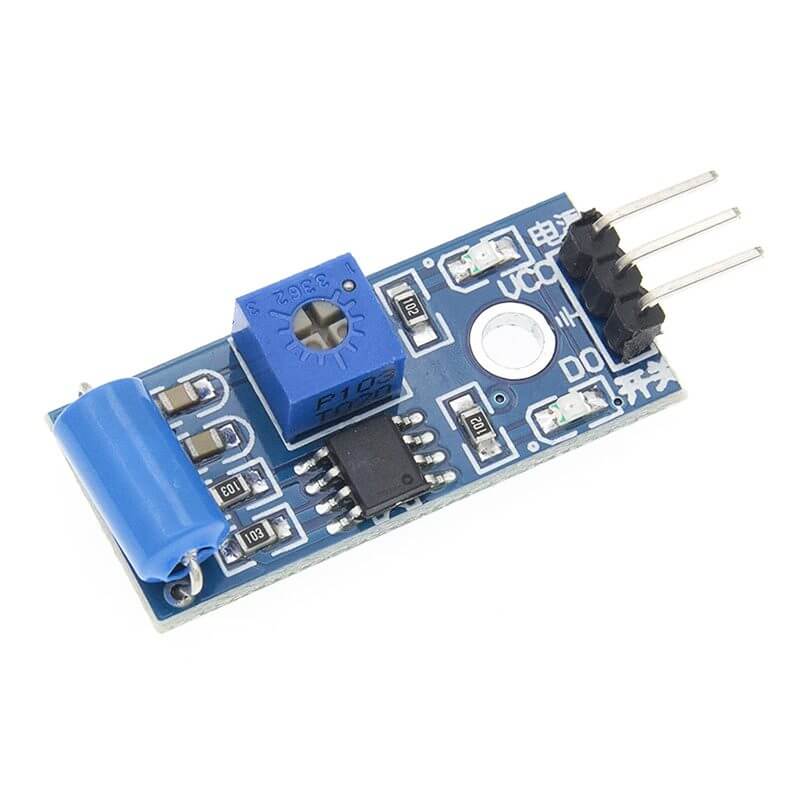

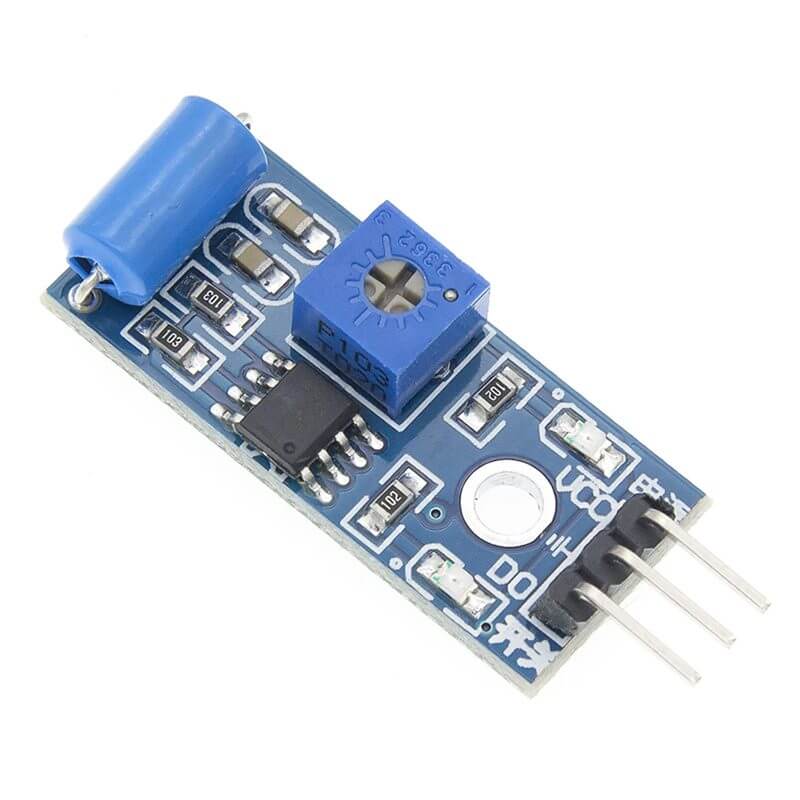

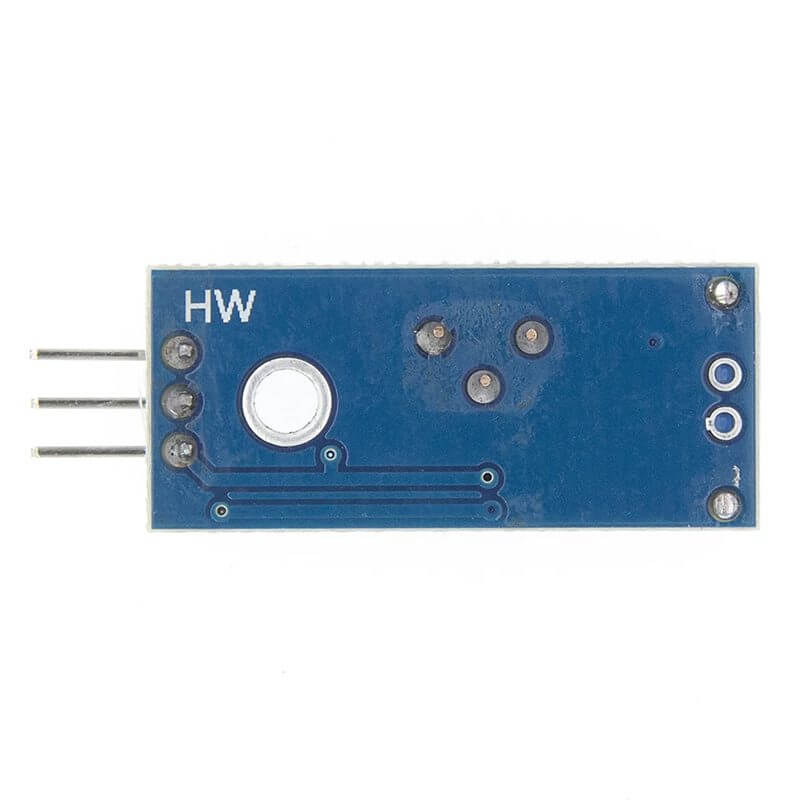

SW-420 Modulo Sensor de Vibracion

INFORMACIÓN

El SW-420 Módulo Sensor de Vibración es un dispositivo electrónico diseñado para detectar vibraciones, golpes o movimientos bruscos en una superficie o estructura. Su funcionamiento se basa en un sensor de tipo interruptor de vibración (SW-420) y un comparador LM393 integrado en el módulo. Cuando el sensor detecta una vibración o sacudida, el contacto interno del interruptor se cierra momentáneamente, generando un cambio en la señal eléctrica. Este cambio es amplificado y procesado por el comparador, que activa la salida digital del módulo, enviando una señal ALTA (1) para indicar la detección. Además, cuenta con un potenciómetro ajustable que permite regular la sensibilidad, y un LED indicador que se enciende cuando se detecta una vibración.

El SW-420 Módulo Sensor de Vibración se utiliza en una amplia gama de aplicaciones de detección y monitoreo, como sistemas de alarma antirrobo, detección de golpes o caídas, vigilancia de maquinaria, monitoreo de vibraciones en estructuras y proyectos de automatización o robótica. Gracias a su salida digital y su fácil calibración, puede integrarse en sistemas que necesiten reaccionar ante movimientos o impactos físicos. Es compatible con diversas tarjetas de desarrollo, incluyendo Arduino, ESP32, ESP8266, Raspberry Pi y STM32, lo que permite incorporarlo fácilmente en proyectos de domótica, seguridad, medición de actividad mecánica o control ambiental.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Sensor de Vibración.
• Voltaje de alimentación: 3.3 – 5 VDC.
• Consumo: <15 mA.
• Comparador: LM393.
• Forma de salida: Salida de interruptor digital (0 y 1).
• Sensibilidad ajustable mediante potenciómetro.
• Led de PWR enciende cuando se ingresa voltaje de alimentación.
• Led de estado se mantiene encendido al no detectar vibración, cuando detecta vibración el led disminuye su brillo.
• Tiene un agujero que permite fijar el sensor a una superficie u objeto.

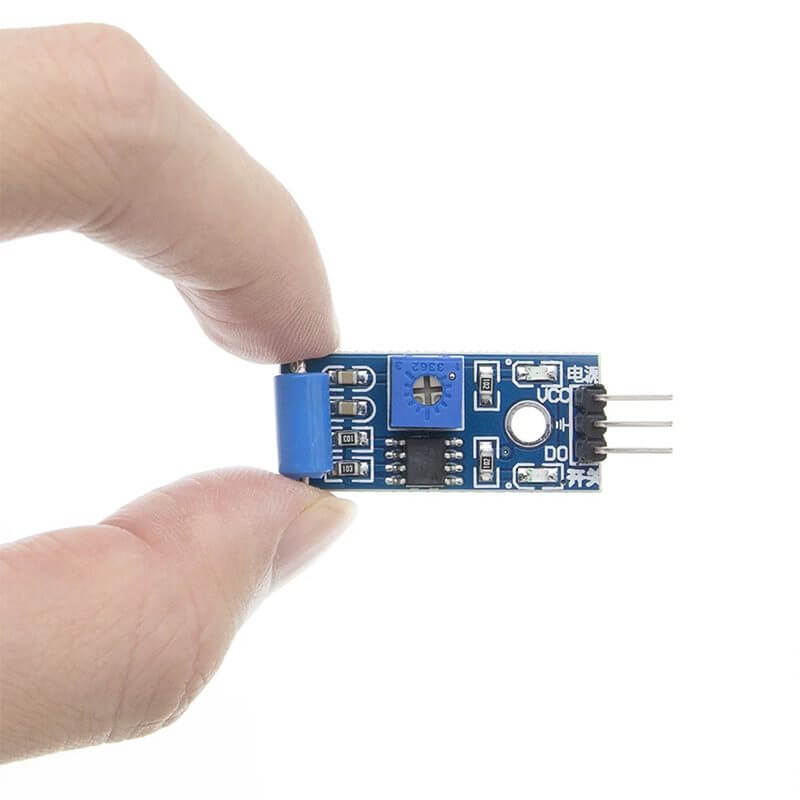

• Dimensiones: 32 mm x 15 mm x 10 mm.
• Peso: 4 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

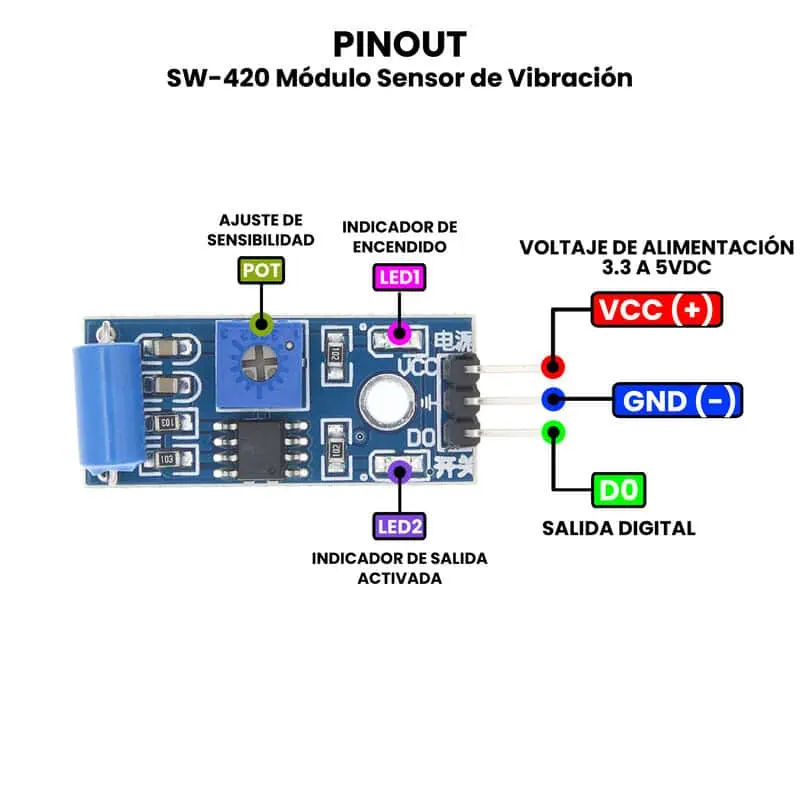

• Pinout

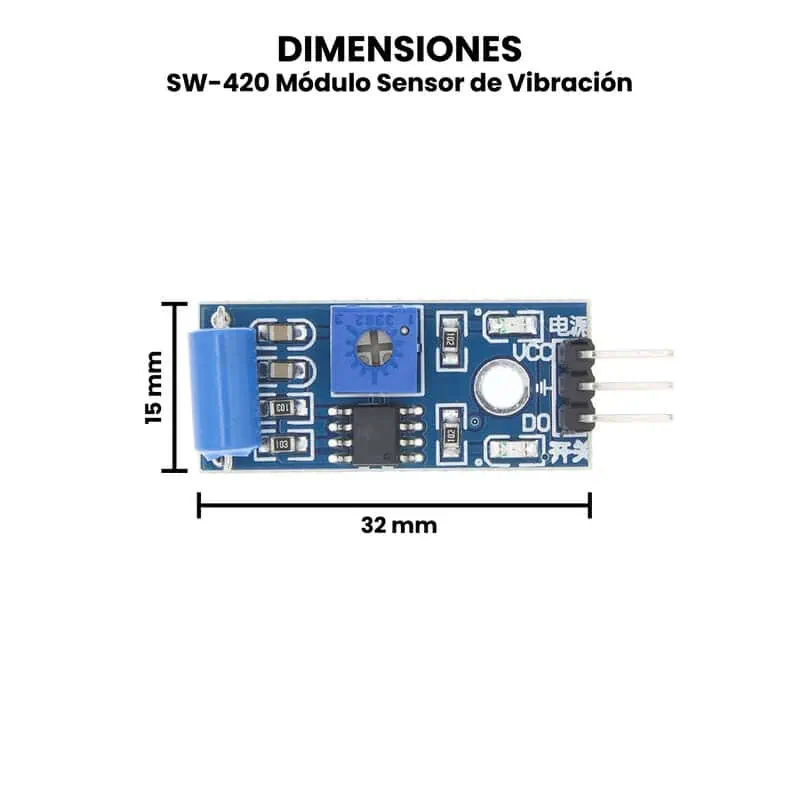

• Dimensiones
• Esquemático

INFORMACIÓN ADICIONAL

¿Cómo probar el SW-420 Módulo Sensor de Vibración?

Te enseño a como probar este sensor de una forma muy sencilla.

Materiales Necesarios:

• SW-420 módulo (con LM393 y potenciómetro).
• Fuente de alimentación 5 V (puede ser la del Arduino o la del Raspberry Pi).
• Arduino (UNO, Nano, etc.) o Raspberry Pi (opcional).
• Cables Dupont macho-macho.
• Protoboard (opcional).
• Multímetro (opcional, para pruebas sin microcontrolador).
• Un destornillador pequeño para ajustar el potenciómetro.

Conexiones.

• VCC → 5V.
• GND → GND.
• DO → D2 (por ejemplo).

Código.

const int sensorPin = 2;  // DO conectado a D2
void setup() {
  Serial.begin(9600);
  pinMode(sensorPin, INPUT); // si el módulo usa salida push-pull
  // Si no detecta cambios, prueba INPUT_PULLUP y cambia lógica abajo.
}
void loop() {
  int val = digitalRead(sensorPin);
  Serial.println(val); // 0 o 1
  if (val == HIGH) {
    // o val == LOW dependiendo del módulo
    Serial.println("Vibración detectada!");
  }
  delay(100);
}

Qué observar: Abre el Monitor Serial a 9600 baudios. Al agitar o dar golpecitos al módulo verás cambios (val pasa de 0 a 1 o viceversa). Si nunca cambia, prueba pinMode(sensorPin, INPUT_PULLUP); y mira la lógica invertida (el módulo puede ser activo LOW).
