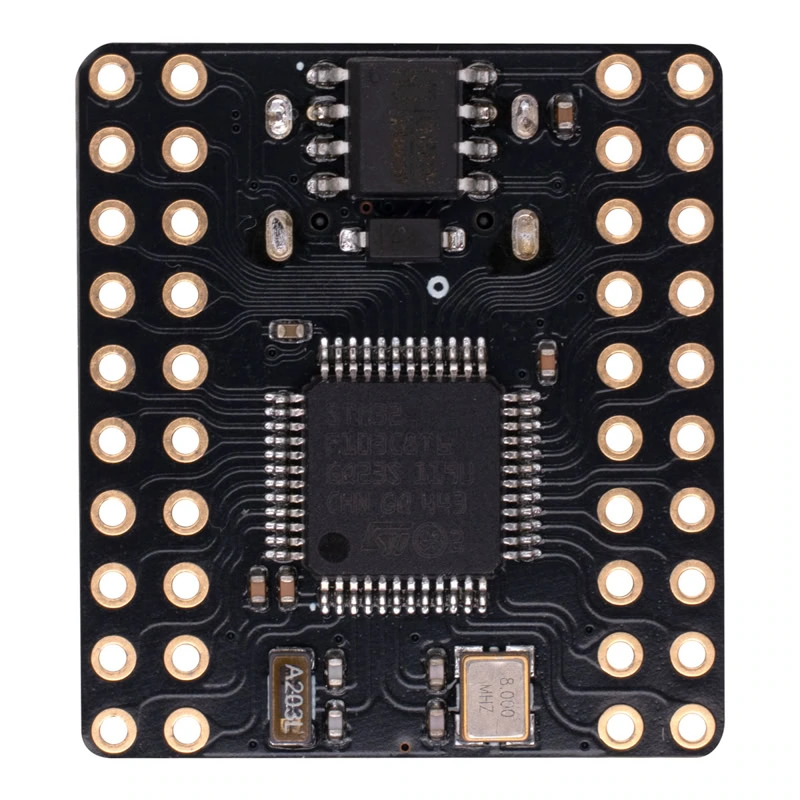

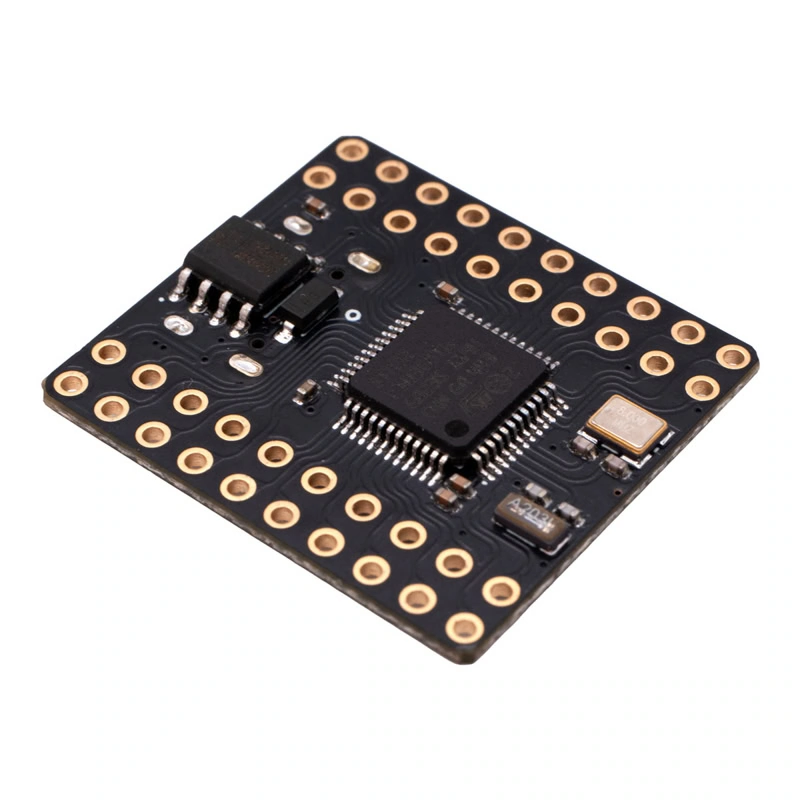

STM32F103C8T6 Tarjeta de Desarrollo con CH340

INFORMACIÓN

La STM32F103C8T6 Tarjeta de Desarrollo con CH340 es una placa basada en un microcontrolador ARM Cortex-M3 de 32 bits, conocida por su buen equilibrio entre rendimiento y bajo consumo. Incorpora el chip CH340 como convertidor USB-a-serial, lo que facilita la programación y comunicación con la PC sin hardware adicional. Nota: No incluye headers

Es ampliamente usada para aprender y desarrollar sistemas embebidos, control industrial, IoT y proyectos de electrónica avanzada, destacando por su gran cantidad de periféricos y pines de propósito general.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Tarjeta de desarrollo
• Marca: Yongtaifa
• Modelo del MCU: STM32F103C8T6
• Comunicación USB-TTL: CH340
• Color PCB: Negro
• Alimentación de voltaje:
  • Cualquier pin + 3.3V: (+ 3.3V)
  • Cualquier pin + 5V: (+ 5V)
  • Conector USB C: (+ 5V)
• Voltaje Lógico IO: 3.3 V
• Procesador de núcleo ARM® Cortex®-M3
• Tamaño de núcleo 32-bits
• Entradas/salidas Digitales: 37
• Canales PWM:12
• Entradas ADC: 10 canales  A/D de 12Bits
• Conectividad CAN, I²C, IrDA, LIN, SPI, UART/USART, USB
• Periféricos DMA, control de motor por PWM, PDR, POR, PVD, PWM, sensor de temp., WDT
• Frecuencia de trabajo de 72MHz.
•  Memoria:
  • Flash: 64 KB
  • SRAM: 20KB
• Temperatura de operación -40°C ~ 85°C

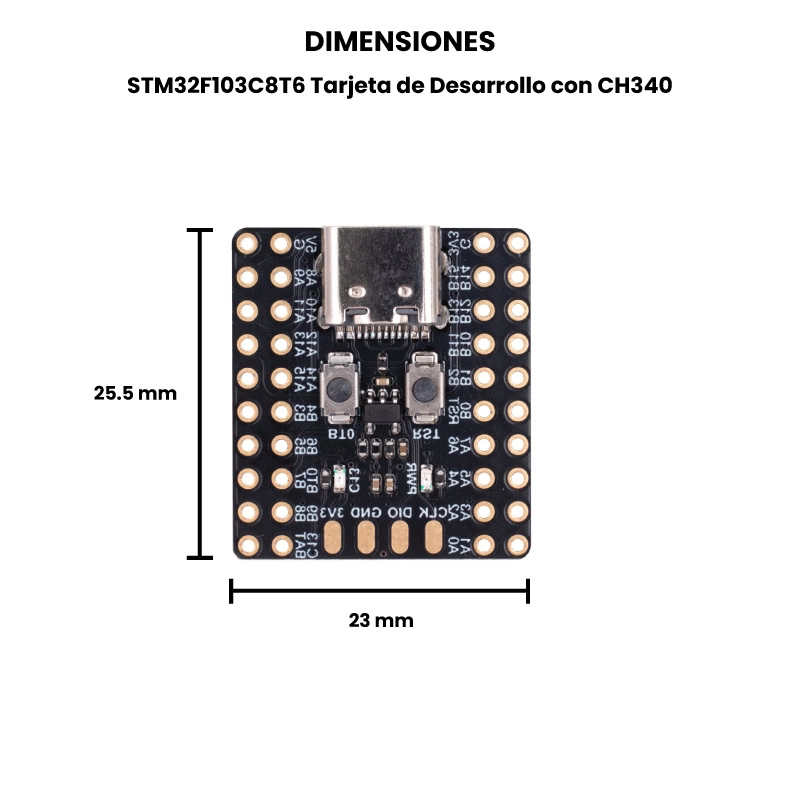

• Dimensiones: 23 mm x 25.5 mm x 6 mm
• Peso: 2.77 g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Datasheet

INFORMACIÓN ADICIONAL

Prueba rápida de funcionamiento en Arduino IDE

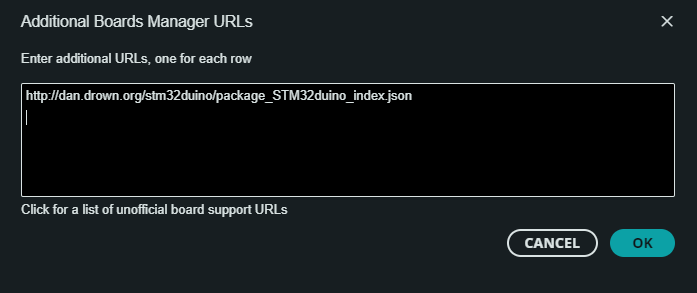

1.- Copia y pega el siguiente link en la ventana de preferencias (File —> Preferences) en el apartado llamado “Additional boards manager URLs:” de tu Arduino IDE http://dan.drown.org/stm32duino/package_STM32duino_index.json

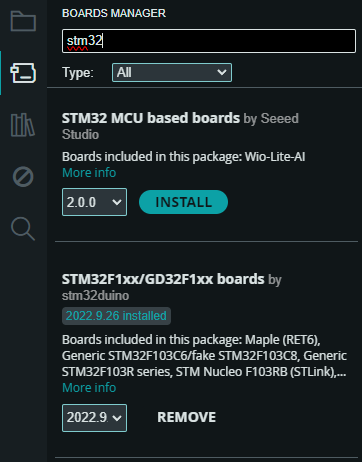

2.- Dirígete al “Boards manager” (Ubicado en la barra vertical a la izquierda del IDE), busca e instala las tarjetas STM32F1xx/GD32F1xx boards

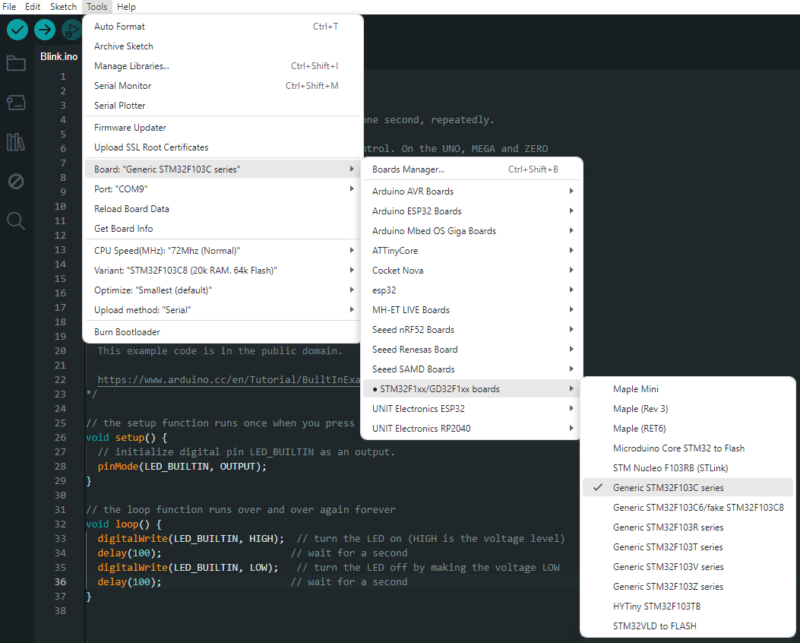

3.- Selecciona la tarjeta Generic STM32F103 series como se muestra en la imagen

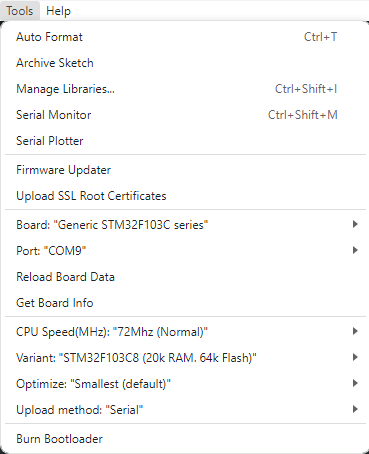

4.- Asegúrate de que la configuración que tengas en tu pestaña “Tools” sea como en la imagen, donde se debe prestar especial atención al “Upload method: Serial” debido a que esta tarjeta contiene un CH340

5.- Carga un ejemplo (File —> Examples —> Basics —> Blink) donde se debe realizar el siguiente procedimiento para Flashear correctamente el microcontrolador:

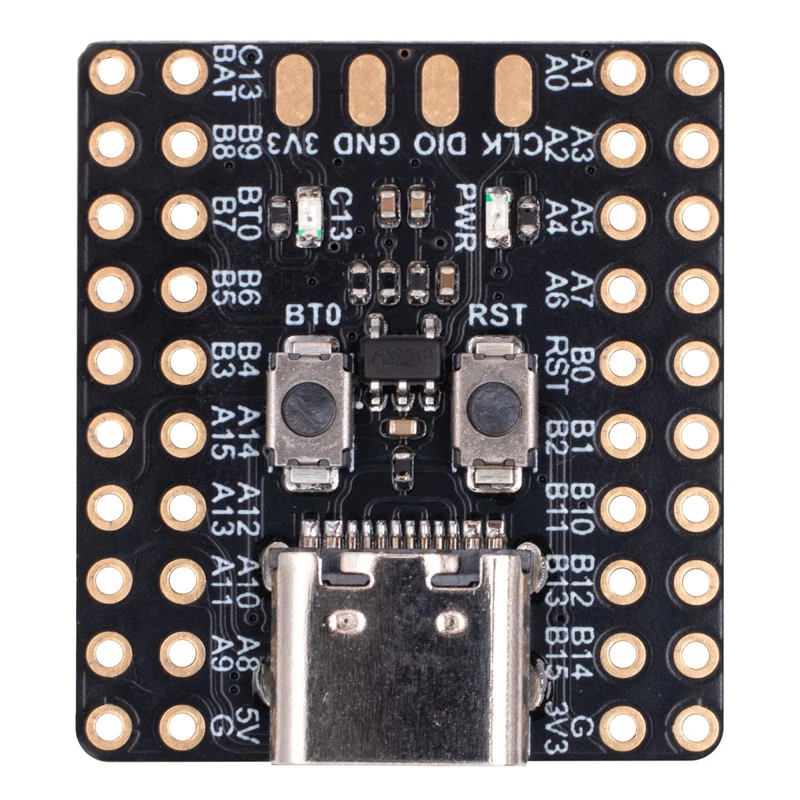

a) Mantén presionado el botón de BOOT (BTO)

b) Conecta la placa a tu PC por USBC

C) En el IDE haz Clic en Upload
