Sonoff Medidor de Potencia Apilable Wi-Fi SPM Main / 4Relay

INFORMACIÓN

El Sonoff Medidor de Potencia Apilable Wi-Fi SPM Main/4Relay es un dispositivo avanzado de gestión energética diseñado para el monitoreo y control de consumo eléctrico en entornos domésticos y comerciales. Este sistema se compone de una unidad principal SPM-Main y módulos de relé 4Relay que se pueden apilar para extender la capacidad de monitoreo. La unidad principal se conecta a la red Wi-Fi o  Ethernet, permitiendo a los usuarios supervisar el consumo energético en tiempo real a través de una aplicación móvil, lo que facilita la identificación de patrones de uso y la toma de decisiones para mejorar la eficiencia energética.

El Sonoff Medidor de Potencia Apilable es especialmente útil para aquellos que desean optimizar el uso de la electricidad, ya que proporciona datos detallados sobre el consumo de diferentes dispositivos conectados a los módulos de relé. Además, el SPM permite configurar alertas y automatizaciones para reducir el gasto innecesario de energía, ¡cuenta con una puerto microSD para guardar datos! y configuración del sistema. Esto lo convierte en una herramienta valiosa para gestionar de manera inteligente el consumo eléctrico, contribuir al ahorro en la factura de electricidad y apoyar las prácticas sostenibles.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Sonoff
•  Modelo:
  • SPM-Main
  • SPM-4Relay
• Color: Blanco
• Voltaje: 100V-240V
• Corriente: 20A
• Frecuencia: 50Hz – 60Hz
• Micro SD: 8 GB – 32 GB
• Comunicación: RS-485
• MCU:
  • SPM-Main : ESP32+GD32F
  • SPI-4Relay : GD32F
• Wifi : -IEEE 802.11 b/g/n 2.4GHz(2400M – 2483.5M)
• Seguridad: WEP/TKIP/AES
• Certificación : CE/UKCA/FCC/ROHS
• Temperatura de Trabajo:  –10°C ~ 40°C
• Humedad :  5%-95% RH ,no condensada
• Dimensiones
  • SPM-Main : 142.5 mm x 90 mm x 66.5 mm
  • SPI-4Relay : 250 mm x 90 mm x 66.5 mm
• Peso
  • SPM-Main : 256g
  • SPI-4Relay : 665g

DOCUMENTACIÓN Y RECURSOS

• Pinout

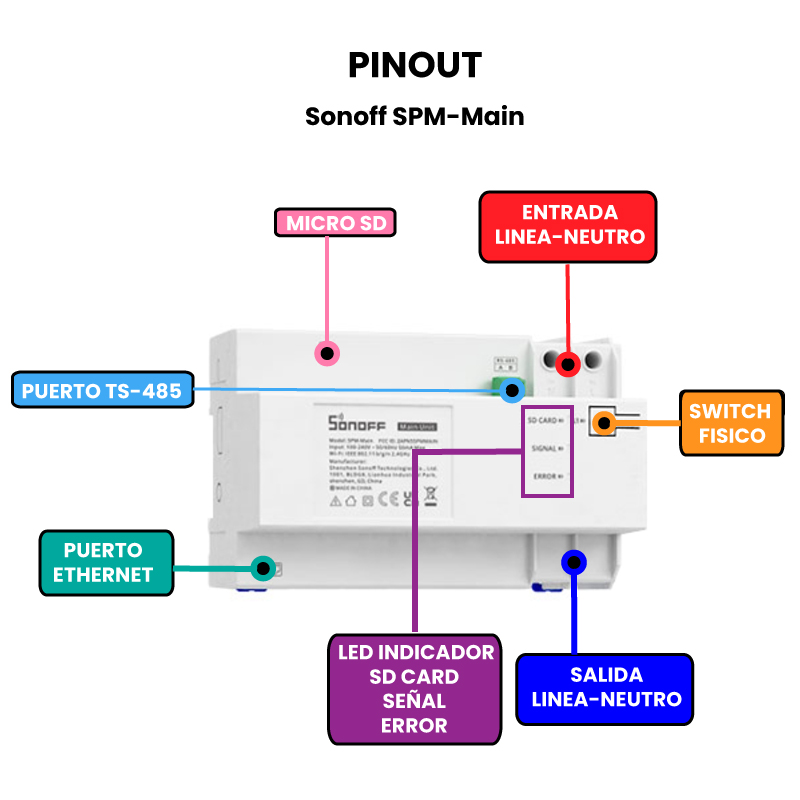

  • SPM-Main

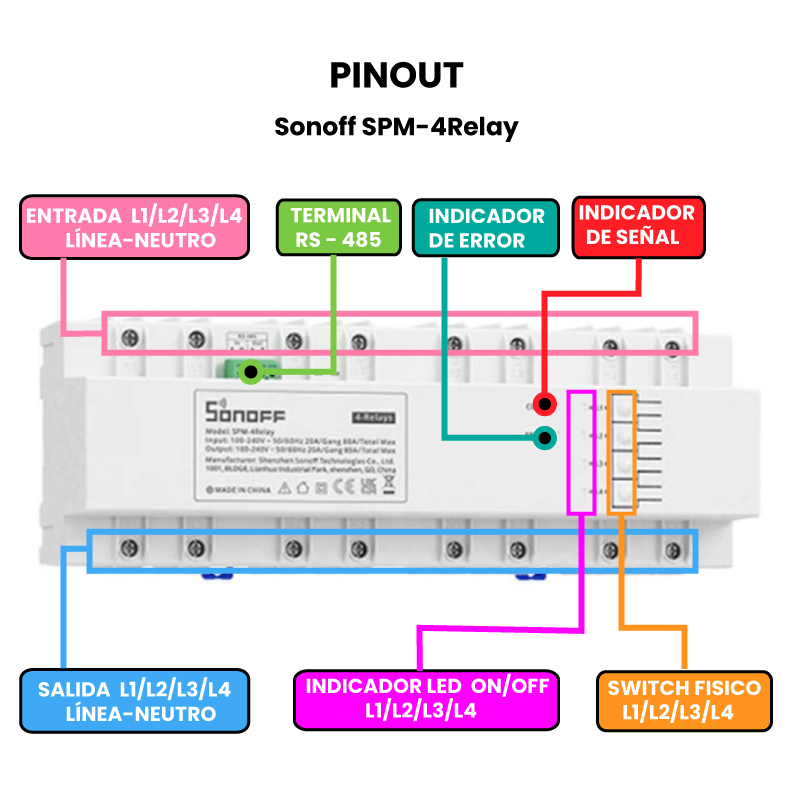

  • SPI-4Relay
• Dimensiones

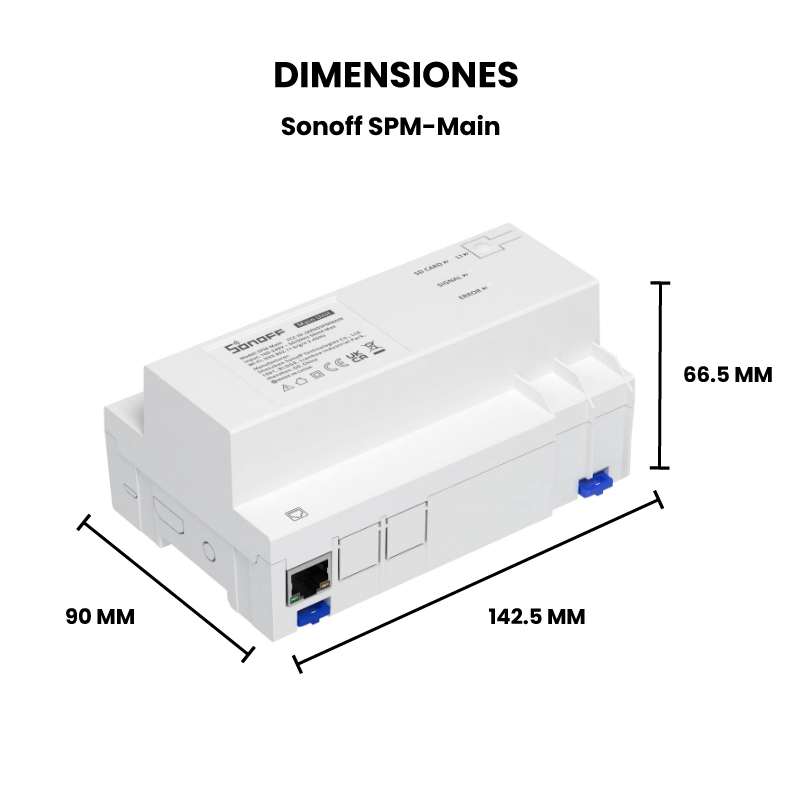

  • SPM-Main

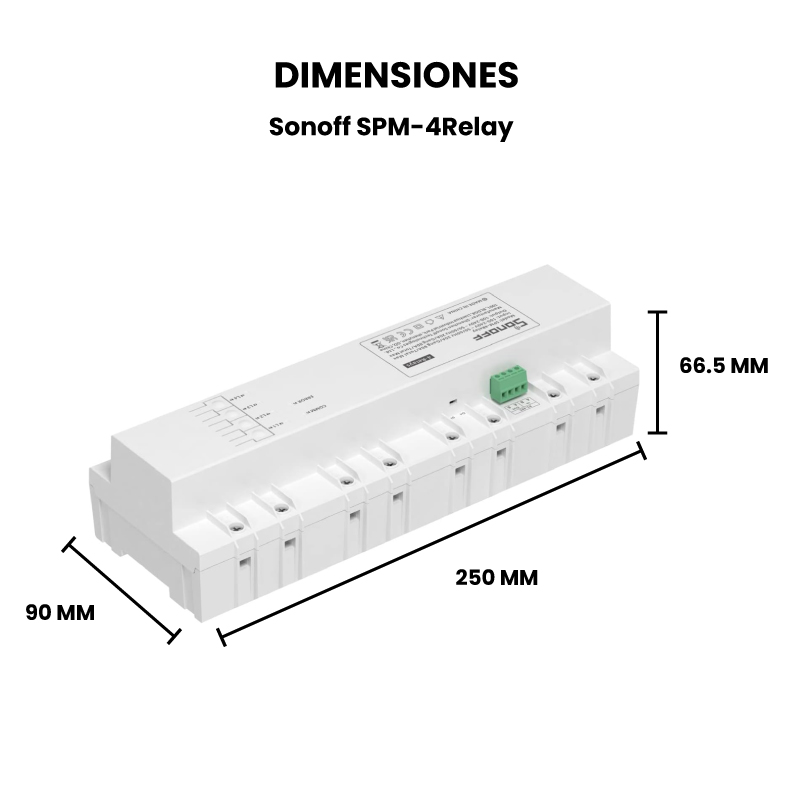

  • SPI-4Relay
• Manual
• Especificaciones
• Guía de Inicio Rápido
• Live Smarth Home con Sonoff

INFORMACIÓN ADICIONAL

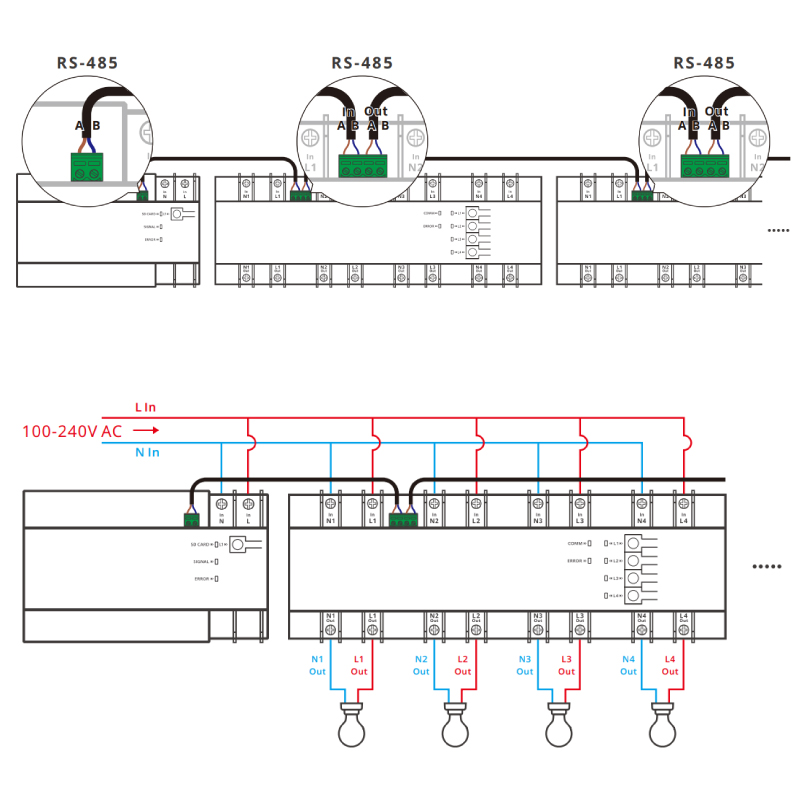

Conexión entre SPM Main y SPM 4Relay

Utiliza un cable de comunicación para conectar el SPM Main al SPM 4Relay. Esto se realiza mediante un conector tipo RS485. Asegúrate de conectar correctamente los pines de comunicación (A y B).

Consideraciones:

• Hay 4 canales en cada SPM-4Relay, el primer canal está diseñado para alimentar el dispositivo de modo que tiene que estar encendido; Cada canal es independiente.
• A la unidad principal (SPM-Main) se le pueden agregar hasta 32 unidades esclavas SPM-4Relay (la longitud del bus RS-485 debe ser inferior a 100 m).
• El cable conectado a la unidad principal y a la unidad esclavo debe ser un cable blindado RVVSP de 2 núcleos con un diámetro de 0,2 mm.
• Asegúrate de que el SPM Main esté en un lugar con buena cobertura Wi-Fi para evitar problemas de conectividad.
