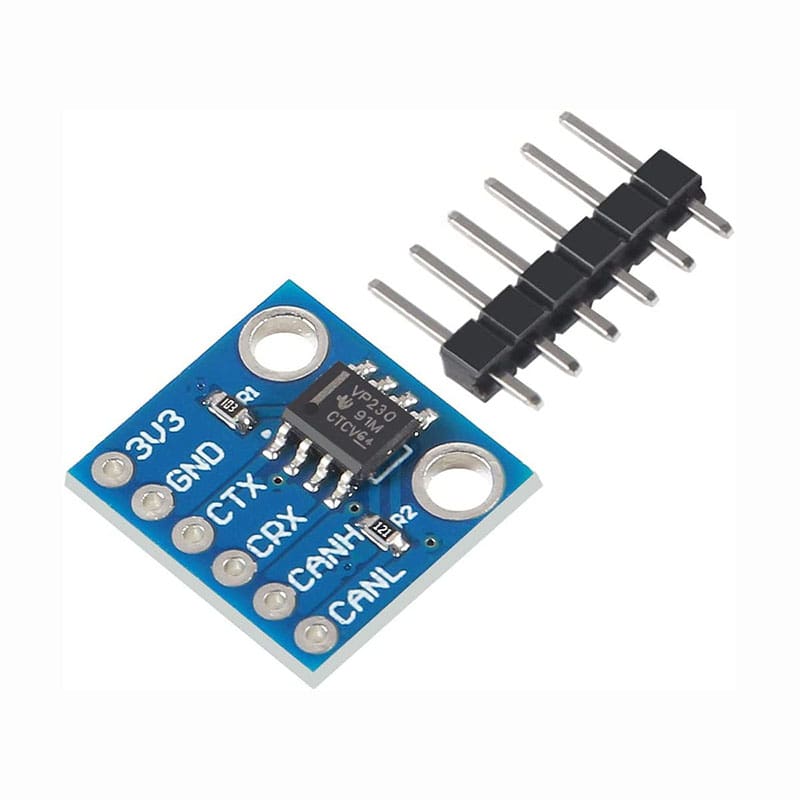

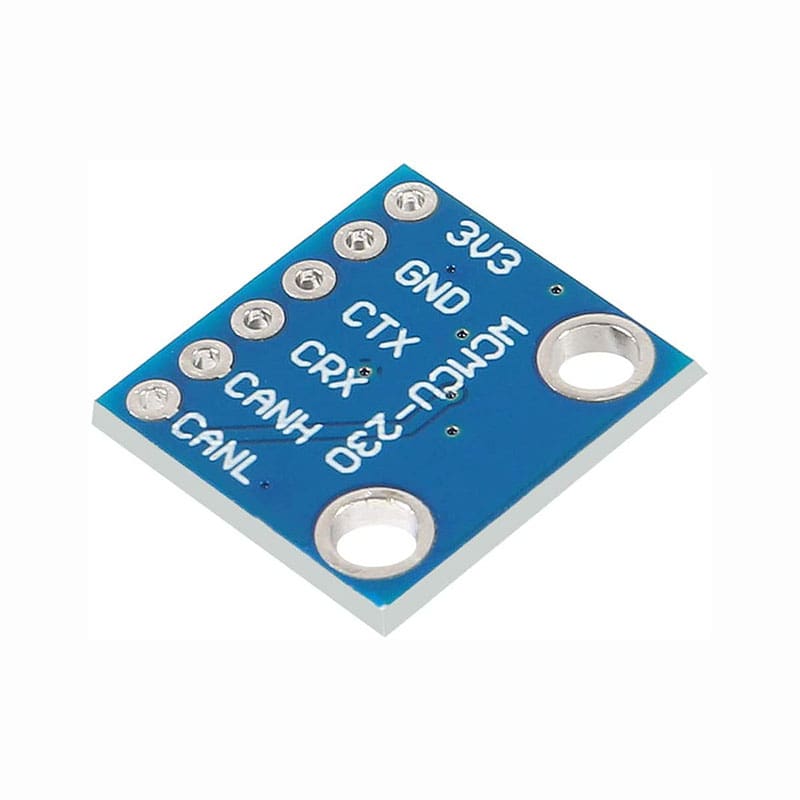

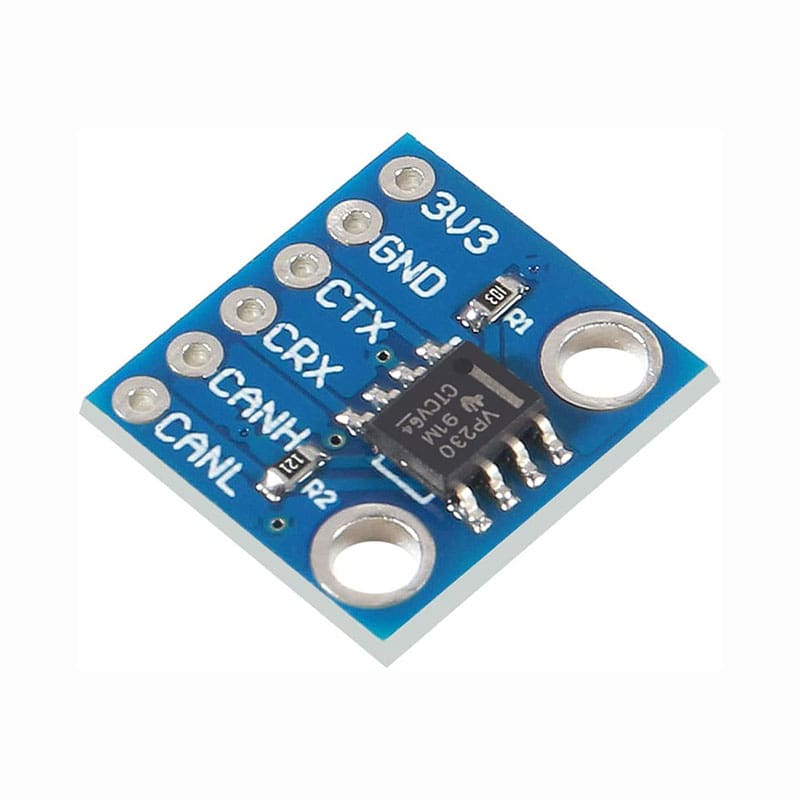

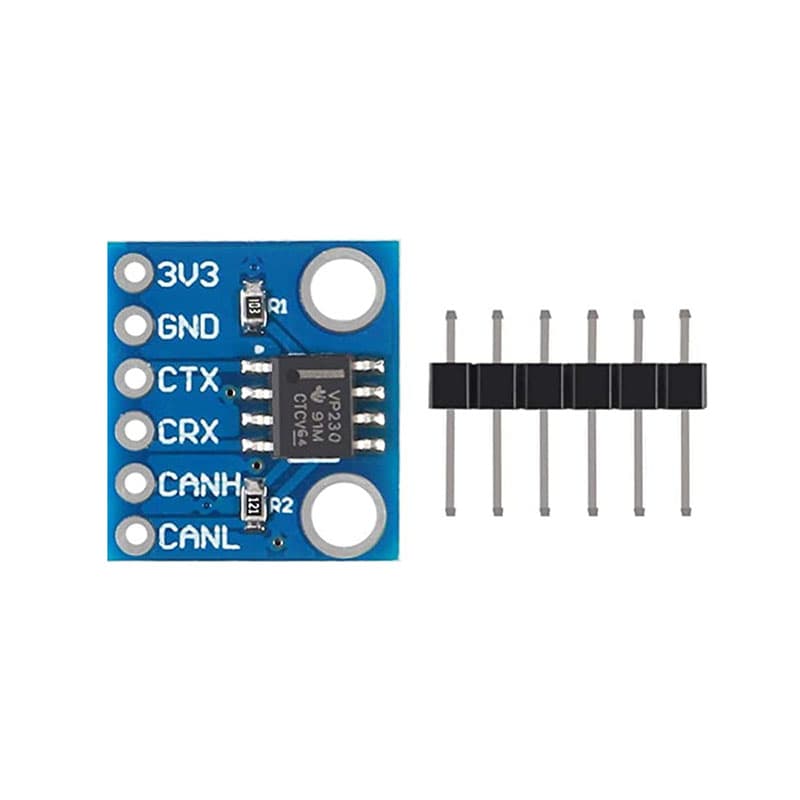

SN65HVD230 Transceptor CAN 3.3V

INFORMACIÓN

El SN65HVD230 CAN Transceiver es un circuito integrado transceptor diseñado para permitir la comunicación en redes basadas en el protocolo Controller Area Network (CAN) utilizando niveles lógicos de 3.3 V. Convierte as señales digitales de transmisión (TX) y recepción (RX) en señales diferenciales que viajan a través de las líneas CANH y CANL del bus. Además, el transceptor se encarga de adaptar los niveles eléctricos, controlar el estado del bus y proteger la comunicación contra interferencias.

El SN65HVD230 CAN Transceiver se utiliza para implementar comunicación en redes basadas en el protocolo Controller Area Network (CAN), permitiendo que distintos dispositivos electrónicos intercambien datos de forma rápida y confiable mediante un bus compartido. Este transceptor es compatible con diversas tarjetas de desarrollo que operan con lógica de 3.3 V y que poseen o pueden usar un controlador CAN, como ESP32, STM32, Raspberry Pi (mediante módulos CAN externos) y placas Arduino cuando se utilizan junto con controladores CAN dedicados.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Módulo Transceptor CAN.
• Voltaje de Operación: 3.3 VDC.
• Corriente de Operación: 150 mA.
• Impedancia: 60 Ω.
• Protocolos CAN compatibles:
  • ISO 11898-2.
  • ISO 11898-5.
• Velocidad de Comunicación de hasta 1 Mbps.
• Temperatura de operación: – 40 °C a 85 °C.

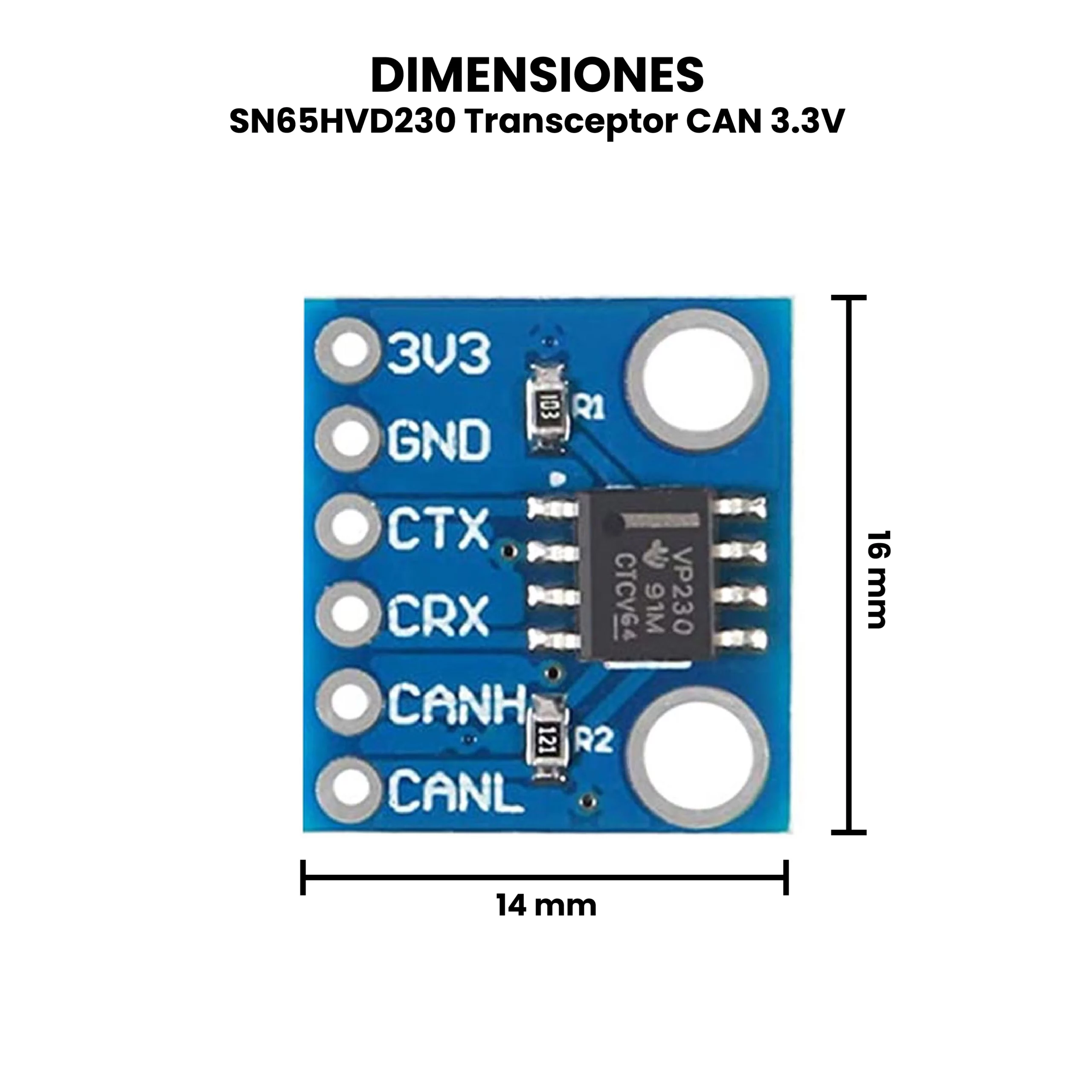

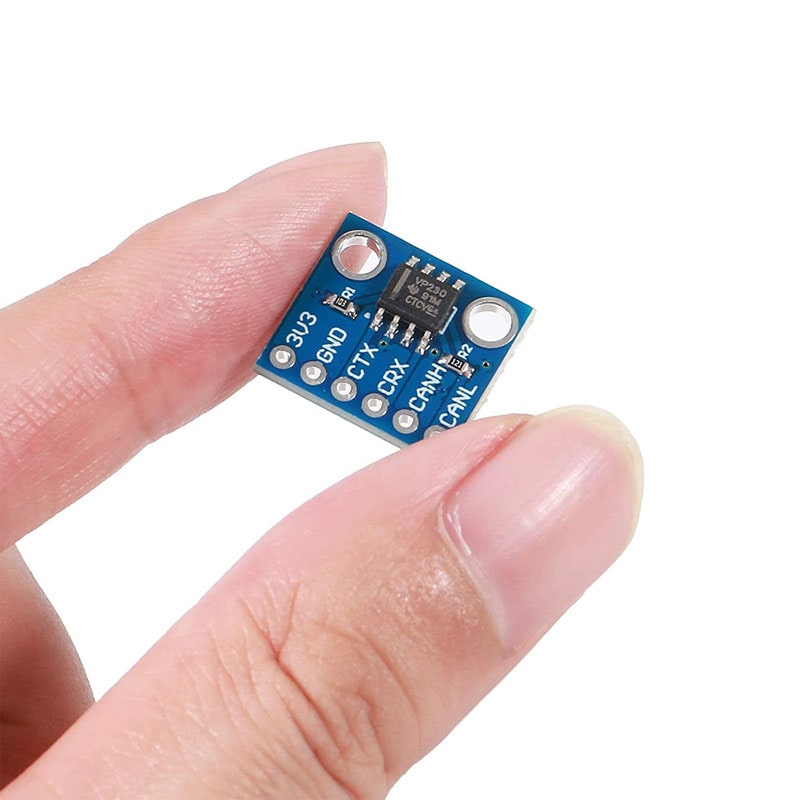

• Dimensiones: 14 mm x 16 mm x 2 mm.
• Peso: 1.86 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Características Adicionales.

• Compatibilidad: Es compatible con los estándares ISO 11898-2 y 11898-5 de CAN, lo que lo hace adecuado para su uso en aplicaciones de automoción, industriales y de automatización de edificios.
• Protección: El SN65HVD230 es capaz de detectar automáticamente errores de bus, como una condición de error pasivo o un error de bit, y cuenta con protección contra cortocircuitos en la línea de transmisión CAN.
• Bajo consumo: El dispositivo tiene una función de modo de bajo consumo de energía que permite reducir el consumo de energía del sistema cuando no se está utilizando la red CAN.

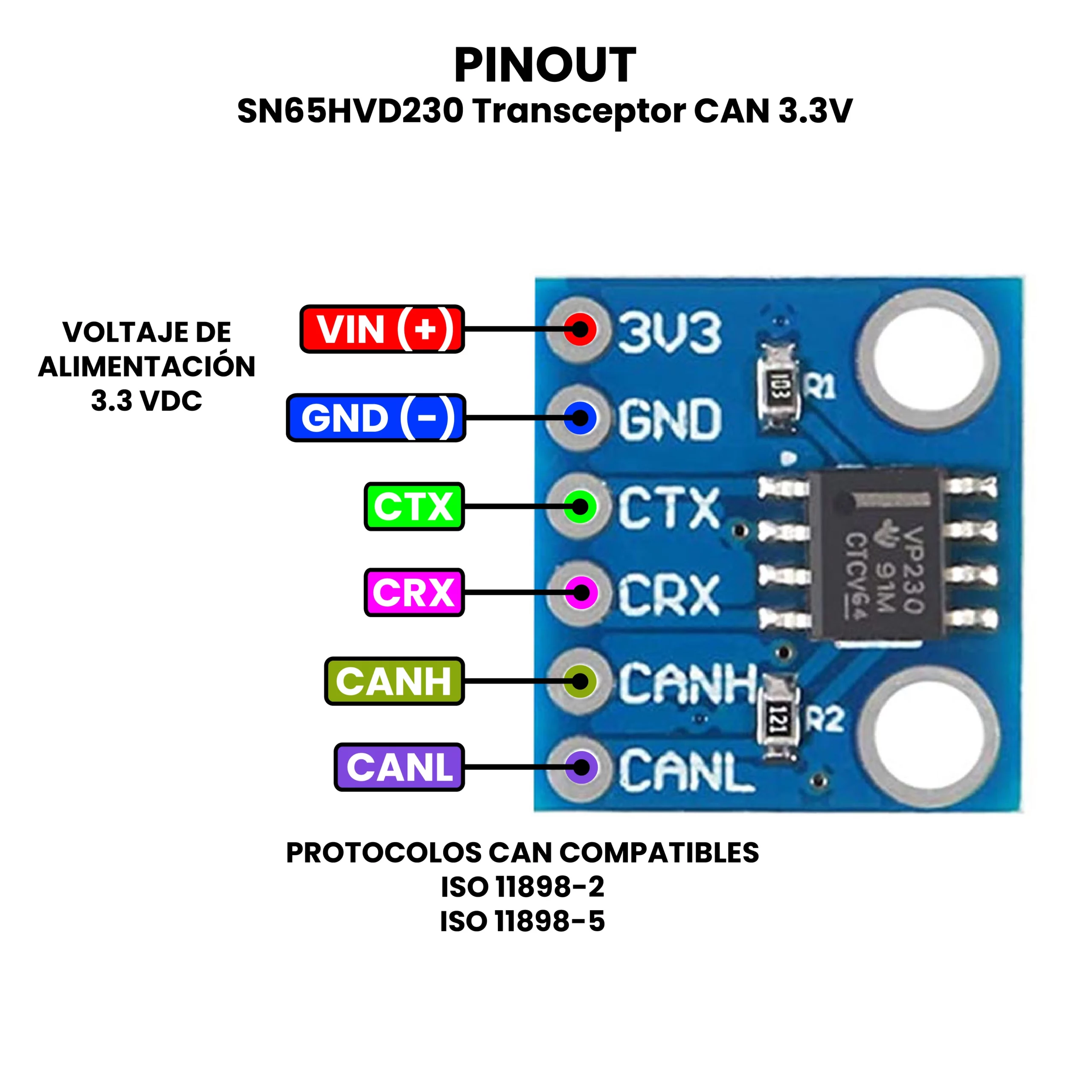

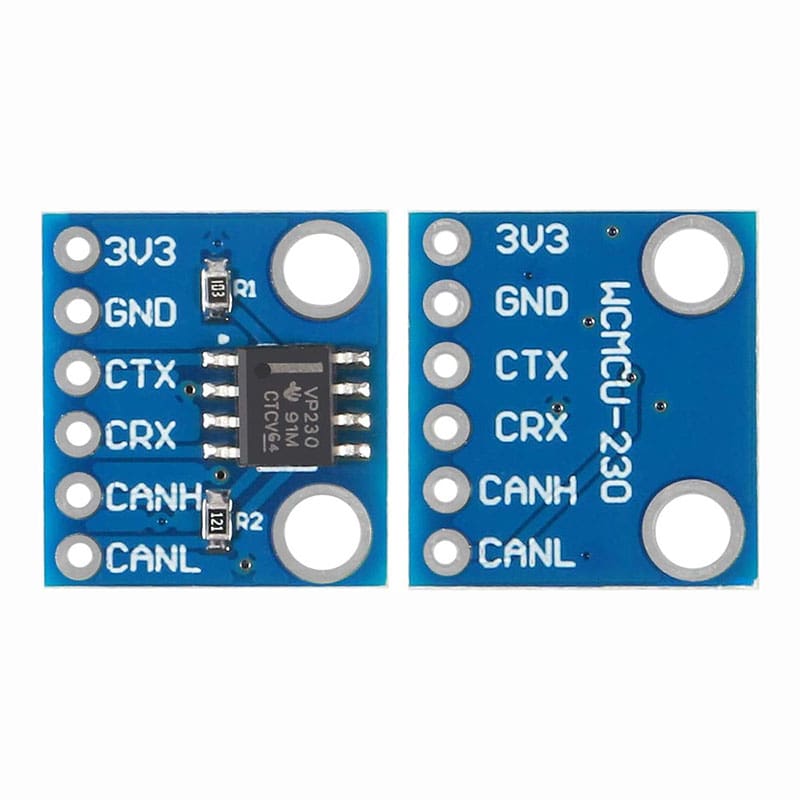

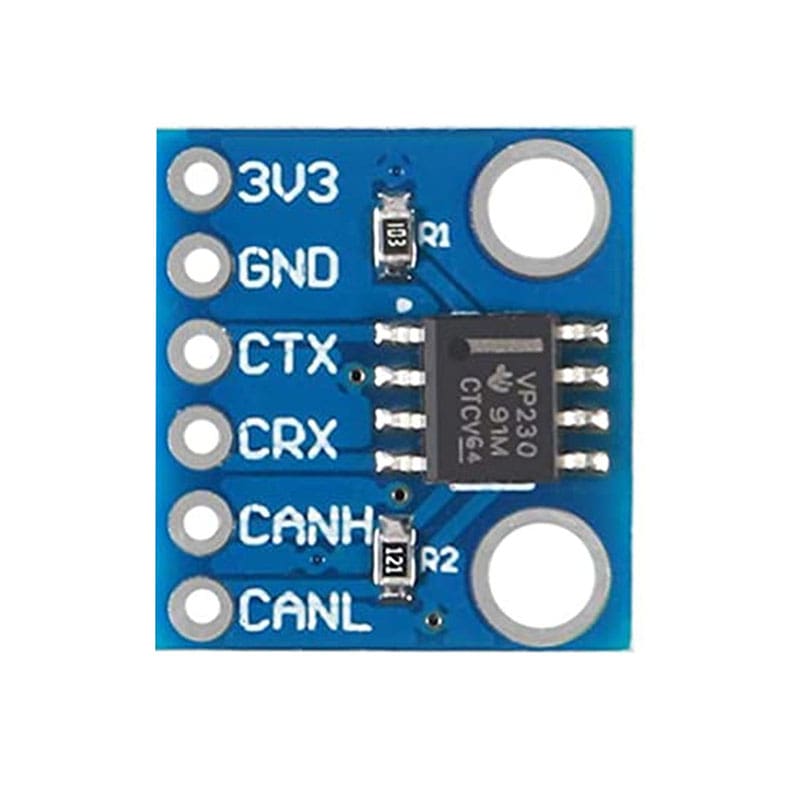

Descripción de Pines.

1. VCC: Pin de alimentación del módulo. Se conecta a la fuente de alimentación de 3.3V del sistema.
2. GND: Pin de tierra del módulo. Se conecta a la tierra del sistema.
3. CTX: Pin de transmisión de datos. Se conecta a la línea de transmisión de la red CAN.
4. CRX: Pin de recepción de datos. Se conecta a la línea de recepción de la red CAN.
5. CANH: Pin de alta tensión de la red CAN. Se conecta a la línea de bus CAN de alta tensión.
6. CANL: Pin de baja tensión de la red CAN. Se conecta a la línea de bus CAN de baja tensión.
