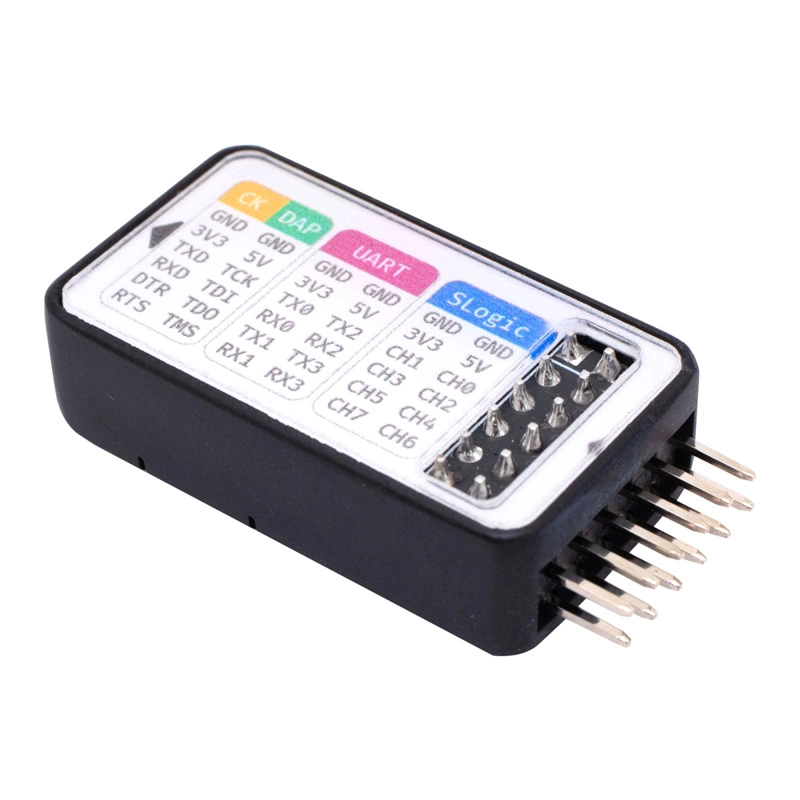

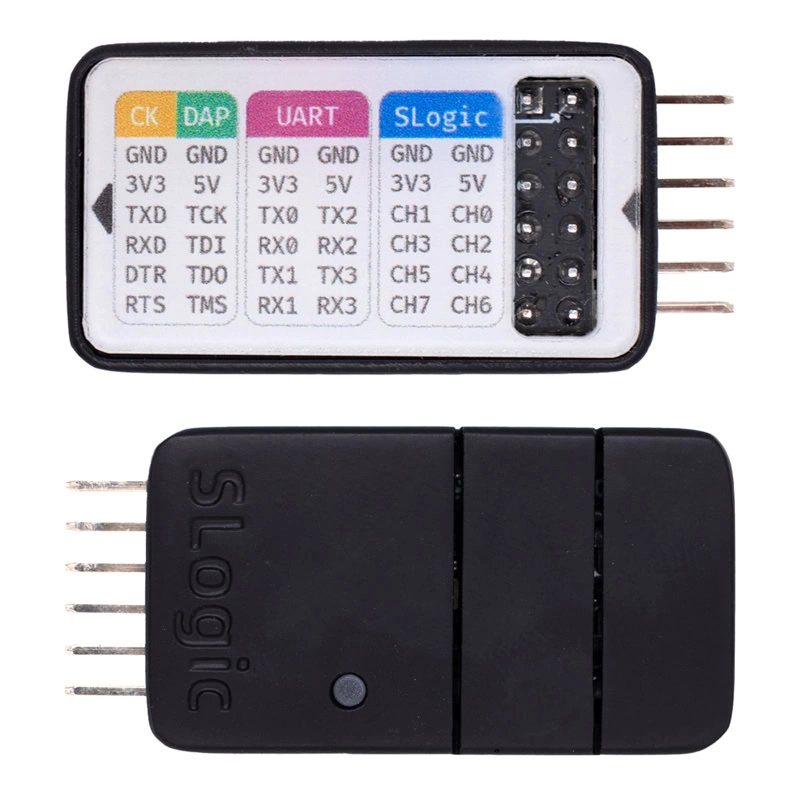

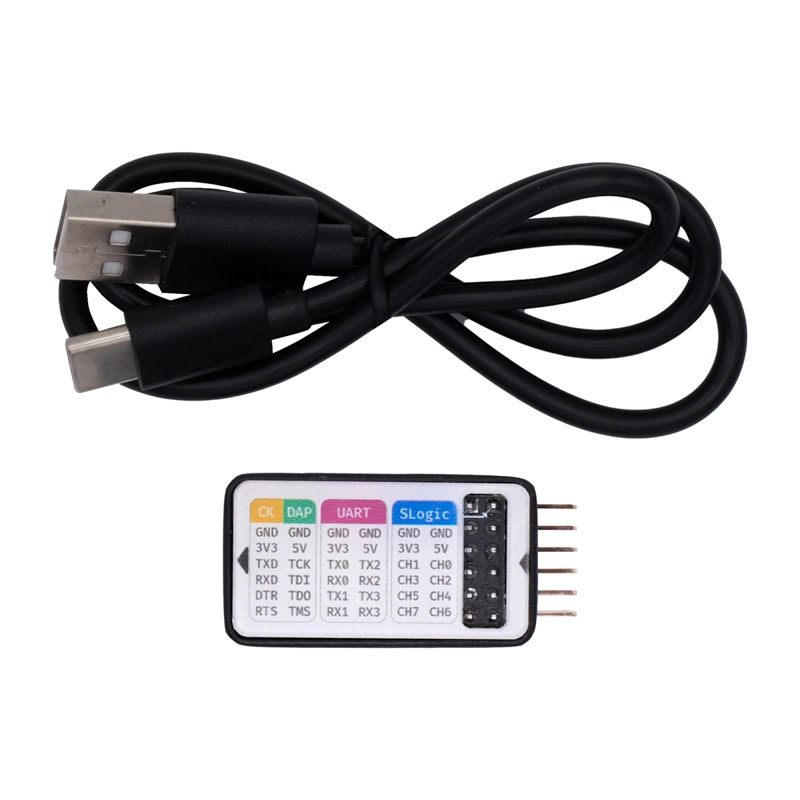

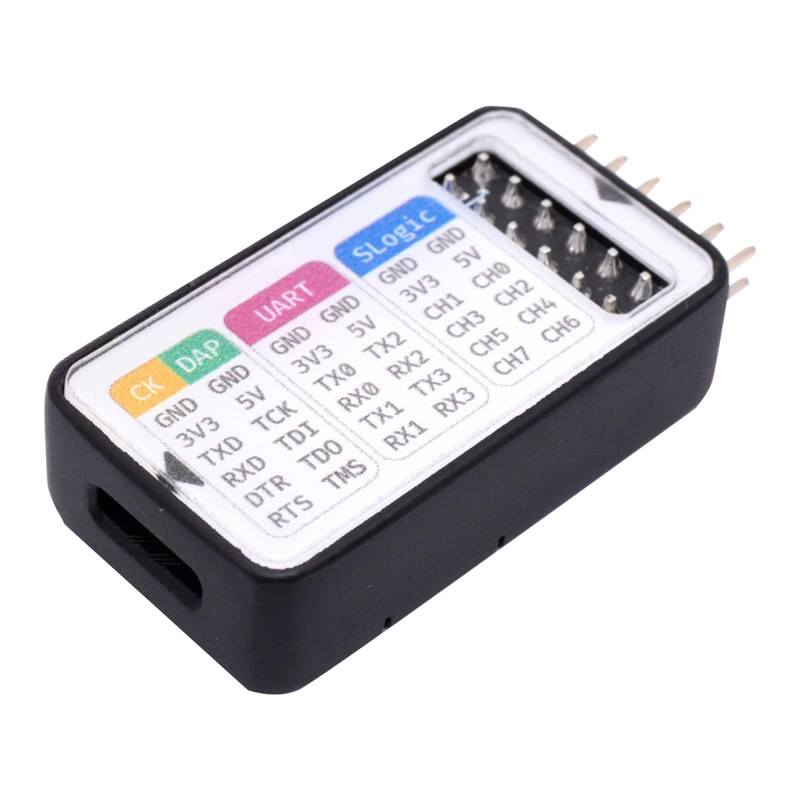

SLogic Combo 8 Analizador Lógico DAPL

INFORMACIÓN

El SLogic Combo 8 Analizador Lógico DAPL es una herramienta de desarrollo con funciones de analizador lógico, depurador CKLink, depurador DAP-Link y USB2UART, que se pueden conmutar arbitrariamente mediante botones.

El SLogic Combo 8 Analizador Lógico DAPL puede puede analizar más de 130 protocolos  y ser util para depurar chips de la serie RISC-V, chips de la serie ARM, y soporta puerto único para registros de monitores.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Rango de Señal de Entrada: 0 a 3.6V
• Nivel de umbral (Alto/Bajo): VIH> 2V & VIL<0.8V
• Indicador de funciones:
  • Azul: Slogic
  • Verde: DAPLink
  • Rojo: USB2UART
  • Amarillo: CKLink
• Numero de canales: 8 canales
• Velocidad de muestreo: 80M
• Ancho de Banda de transferencia: 320 Mb/s
• Mínimo de ancho de banda: 15ns
• Modo de muestreo: Stream
• Tipo de Trigger: Rising edge/falling edge/ high level/ low level & any edge
• Configuración típica: 80M @ 4 CH  / 40M @ 8CH
• Peso: 42 g

DOCUMENTACIÓN Y RECURSOS

• sLogic Wiki
• Firmware

INFORMACIÓN ADICIONAL

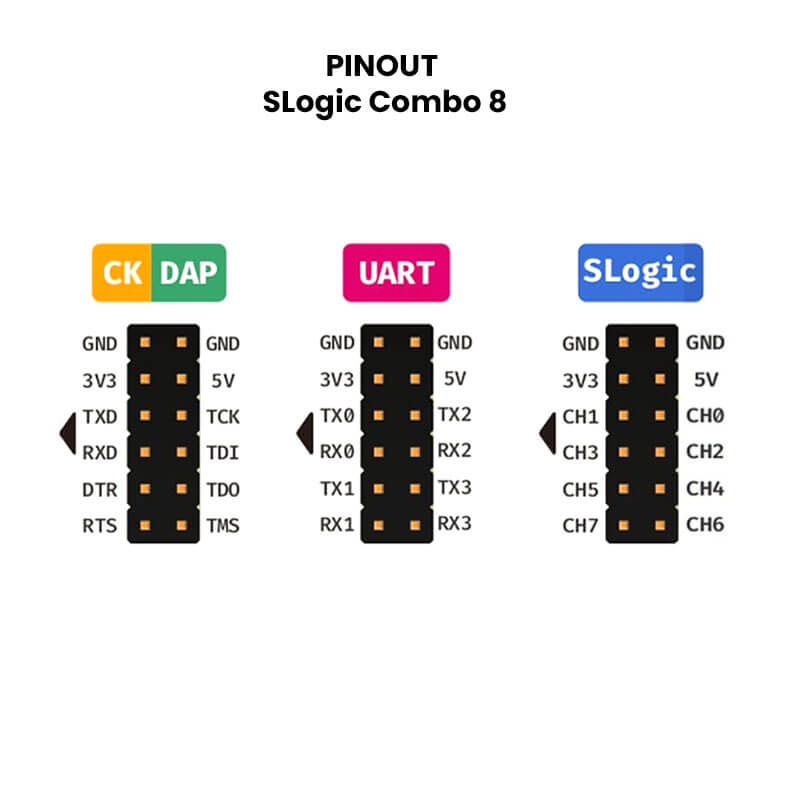

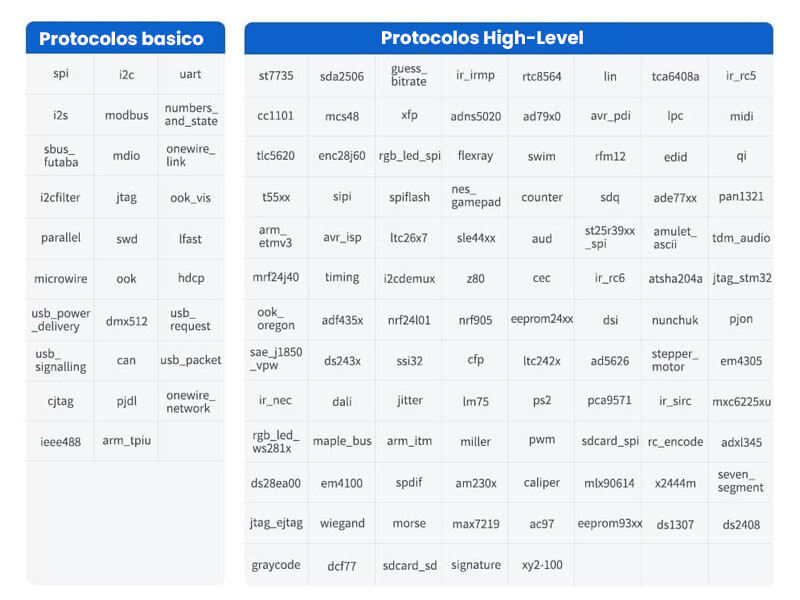

Protocolos soportados

Recomendaciones de Uso

• El analizador lógico comparte una conexión a tierra común con la computadora. Si el sistema que se está probando es un sistema de alto voltaje, asegúrese de utilizar un “aislador USB” para aislarlo. De lo contrario, existe el riesgo de dañar el analizador lógico o la computadora.
• El canal GND debe estar conectado de forma confiable a la tierra del sistema bajo prueba y mantenerse lo más corto posible.
• Para facilidad de conexión a módulos externos recomendamos los clip de pruebas y cables dupont
• Los canales de señal deben estar conectados de forma segura a los puntos de prueba del sistema en prueba. Evite las “interrupciones” aleatorias que puedan generar interferencias.
• Un cableado inadecuado puede generar fallos que podrían impedir un análisis adecuado de los datos en el software.

ENLACES EXTERNOS

• Conexión y uso de SLogic Combo 8
