INFORMACIÓN
El SIM800L GPRS GSM con antena es un módulo de comunicación basado en la red celular que permite a dispositivos electrónicos conectarse a redes GSM (2G) para realizar llamadas, enviar y recibir mensajes SMS, y transmitir datos mediante GPRS (servicio de paquetes en conmutación de datos). Su funcionamiento se basa en la inserción de una tarjeta SIM convencional, a través de la cual el módulo se autentica con la red celular para establecer comunicación. Una vez alimentado correctamente (típicamente entre 3.7 V y 4.2 V) y con la antena conectada, el SIM800L recibe comandos AT desde un microcontrolador o computadora por comunicación UART (TX/RX), los cuales le permiten realizar acciones como registrar la señal de la red, enviar SMS, marcar números o establecer conexiones de datos.
El SIM800L GPRS GSM con antena se utiliza principalmente en proyectos donde se requiere comunicación remota a través de redes celulares, como el envío y recepción de SMS, realización de llamadas, control remoto de dispositivos, telemetría, sistemas de rastreo GPS, alarmas de seguridad, y proyectos de IoT que transmiten datos mediante GPRS hacia servidores o plataformas en la nube. Sus aplicaciones abarcan desde monitoreo ambiental y agrícola, vehículos rastreados en tiempo real, domótica, hasta dispositivos portátiles de emergencia. Es compatible con diversas tarjetas de desarrollo y microcontroladores, como Arduino (Uno, Mega, Nano), ESP8266, ESP32, STM32, e incluso Raspberry Pi, siempre que se respeten sus requerimientos eléctricos y de comunicación UART. Esto lo convierte en un módulo versátil y ampliamente usado en prototipos y sistemas de comunicación IoT.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Módulo GSM y GPRS.
- Modelo: SIM800L.
- Voltaje de Operación: 3.4 ~ 4.4 VDC.
- Nivel Lógico: De 3 a 5 VDC.
- Consumo de Corriente:
- Máximo: 500 mA.
- Sleep: 0.7 mA.
- Ganancia de antena: 3 dBi.
- Conector para antena IPX a SMA.
- Recibe y realiza llamadas: necesita componentes externos como auricular o un altavoz de 8Ω + micrófono electret.
- Envía y recibe:
- Mensajes SMS.
- Datos GPRS (TCP / IP, http, etc.).
- Estación móvil de clase B GPRS.
- Banda cuádruple: 850/900/1800 / 1900 MHz.
- Interfaz: Serial UART.
- Controlado por Comandos AT.
- Baudios: 9600 por defecto también se puede configurar con comandos AT.
- Tamaño de la SIM: Micro SIM.
- Chips: 2G.
- Led indicador de conexión a la red.

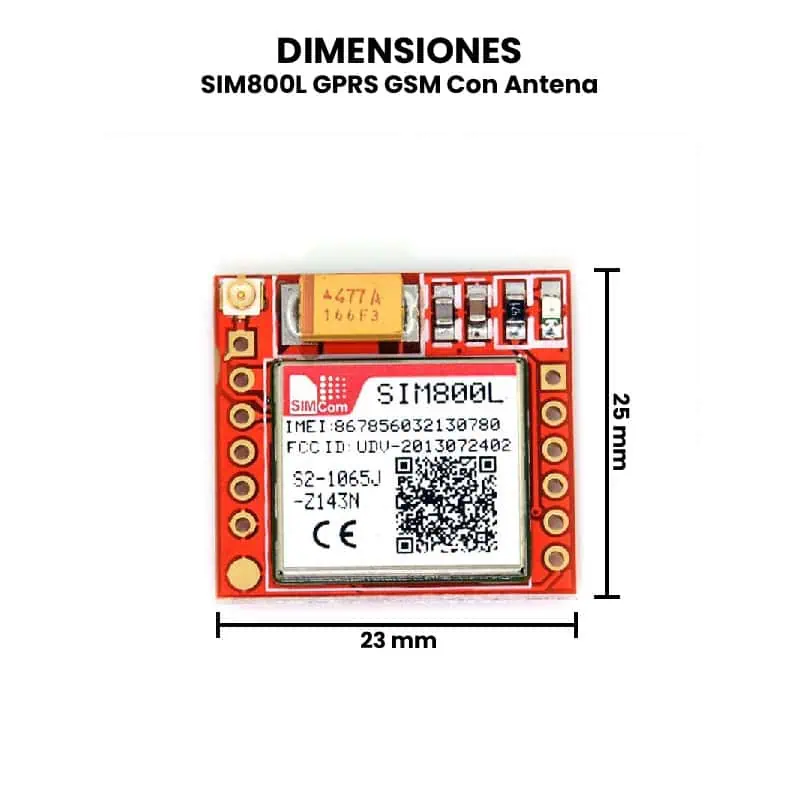

- Dimensiones: 25 mm x 23 mm x 5 mm.
- Peso: 7 g.
Nota: Estos módulos incorporan chip SIM800L reacondicionados por lo que presentan reetiquetado y detalles estéticos en la etiqueta del SIM800L, esto no afecta su funcionamiento por lo que opera de forma correcta siempre.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Cómo funciona el SIM800 Con Antena?
Para que funcione este módulo se necesita un microcontrolador para controlarlo, es compatible con las placas de desarrollo de Arduino o con cualquier microcontrolador de 3.3V – 5V que cuente con interfaz de comunicación UART, ya que por los puertos de TX y RX puede enviar o recibir comandos AT. De igual manera necesitarás de algunos accesorios adicionales como un Micro SIM, principalmente chips 2G, fuente de alimentación o batería de litio, auriculares y micrófono. Estos accesorios no se incluyen en la compra del módulo.
Ingreso de tarjeta SIM.
El uso de una tarjeta SIM (indiferente de qué compañía) es indispensable para poder utilizar el módulo Sim800. Un inconveniente común es la identificación de la tarjeta SIM por el módulo, ya que en cierto modo, el módulo anuncia con un “clic” que la SIM ha sido colocado de la manera “adecuada”, este aviso no es del todo correcto y es por ello que te mostraremos como realizar el correcto ingreso de la tarjeta SIM.
Para la colocación es recomendable:
- Usar un porta-sim para que se adapte correctamente a la conexión del módulo y tengas mejor manejo.

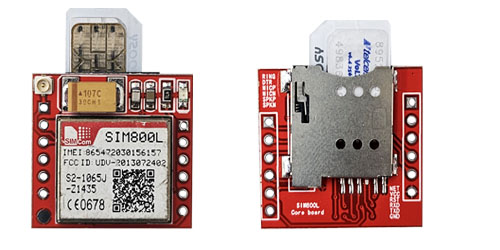

2. Colocar la SIM con las terminales “hacia abajo” para que pueda tener conexión con los pines del módulo SIM800L, es una vista similar a la que se muestra a continuación:
3. Posteriormente coloca la antena y comienza a usar tu módulo GPRS GSM SIM800.
