Shield Screw V1.0 Compatible con Arduino UNO R3

INFORMACIÓN

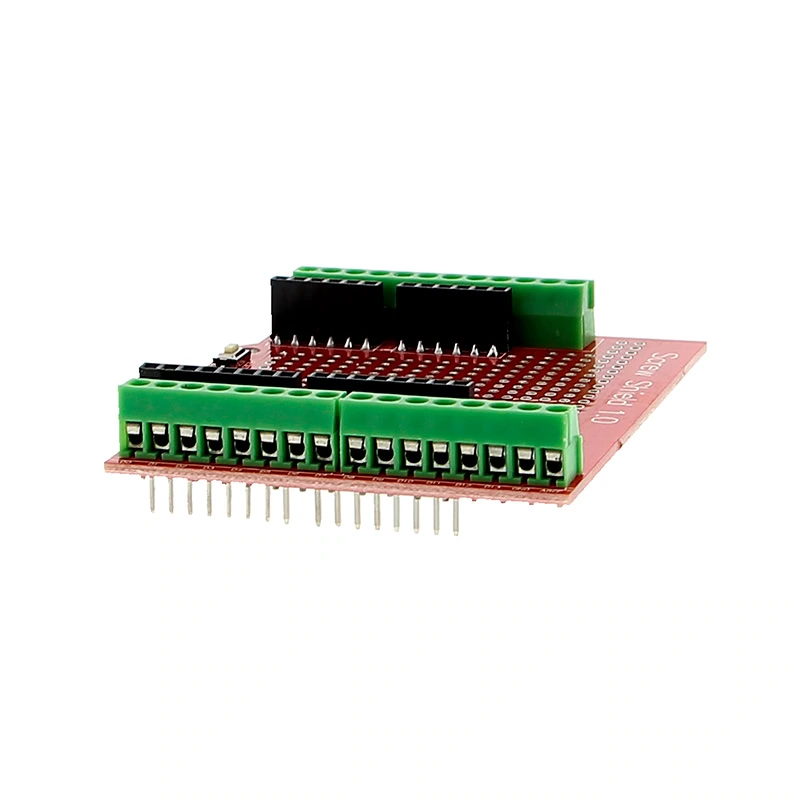

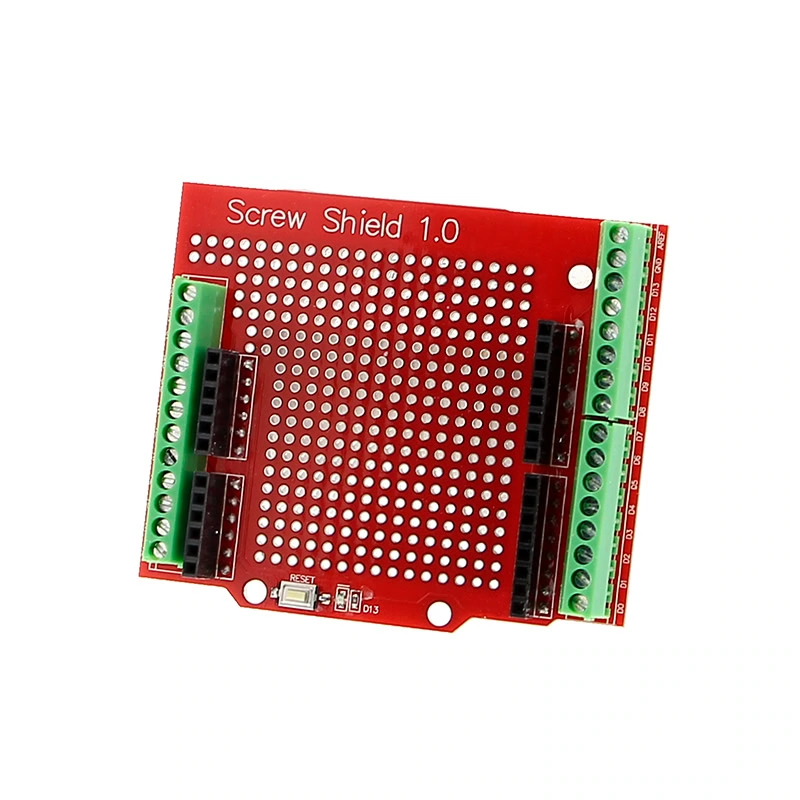

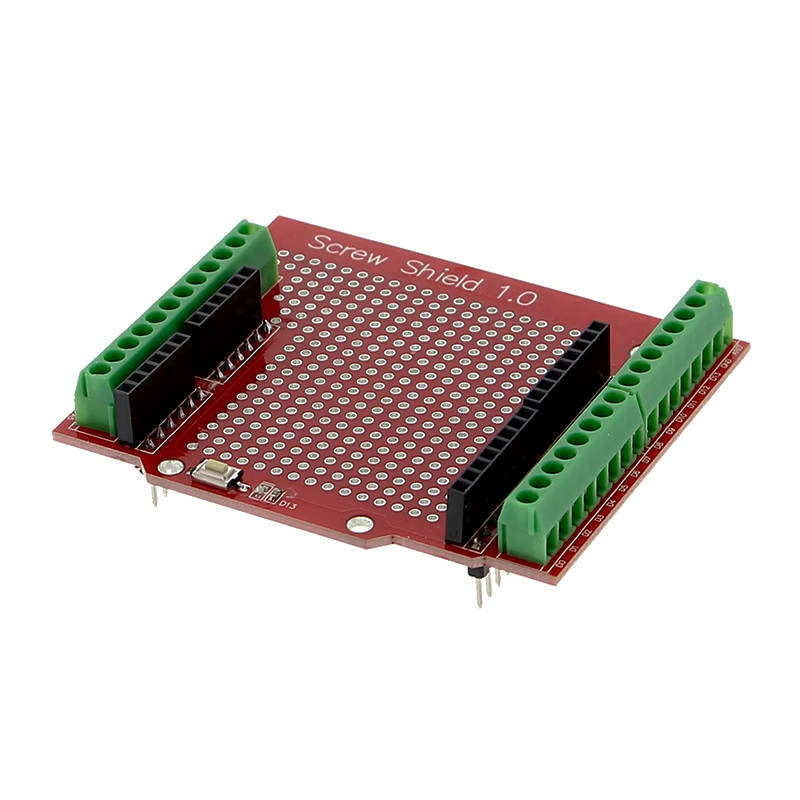

El Shield Screw V1.0 compatible con Arduino UNO R3 es una placa de expansión diseñada para facilitar la conexión de cables y componentes electrónicos al Arduino mediante terminales de tornillo (bornas), lo que permite realizar conexiones seguras y firmes sin necesidad de soldar. Este shield se coloca directamente sobre el Arduino UNO R3, conectándose a sus pines de entrada y salida (I/O) de manera directa. Cada pin del Arduino queda expuesto en un bloque de tornillos, lo que permite insertar cables pelados o con terminales y fijarlos fácilmente. Su funcionamiento consiste en actuar como una interfaz de conexión entre el Arduino y los dispositivos externos.

El Shield Screw V1.0 se utiliza principalmente en proyectos donde se requiere una conexión estable y duradera entre el Arduino y distintos dispositivos electrónicos externos. Sus usos más comunes incluyen prototipos industriales, automatización doméstica, control de motores, sistemas de sensado, y proyectos educativos o de laboratorio, donde se busca evitar desconexiones accidentales de cables tipo jumper. Gracias a su diseño estándar, este shield es totalmente compatible con la placa Arduino UNO R3, y también puede utilizarse con otras tarjetas basadas en el mismo formato, como el Arduino Leonardo, Arduino Mega 2560 (con limitaciones en el tamaño físico), y algunas tarjetas de desarrollo compatibles tipo UNO.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Shield Screw V1.0.
• Compatible con:
  • Arduino UNO R3.
  • Arduino Leonardo.
  • Arduino Mega 2560 (con limitaciones en el tamaño).
• Tipo de conexión: Terminales de tornillo (borneras).
• Número de pines disponibles:
  • 14 pines digitales (D0 – D13).
  • 6 entradas analógicas (A0 – A5).
  • Pines de alimentación: 5V, 3.3V, GND y VIN.
• Voltaje de operación: 3.3 V a 5 VDC (según la placa base Arduino).
• Dimensiones: 74 mm x 62 mm x 12 mm.
• Peso: 31 g.

DOCUMENTACIÓN Y RECURSOS

• Pinout

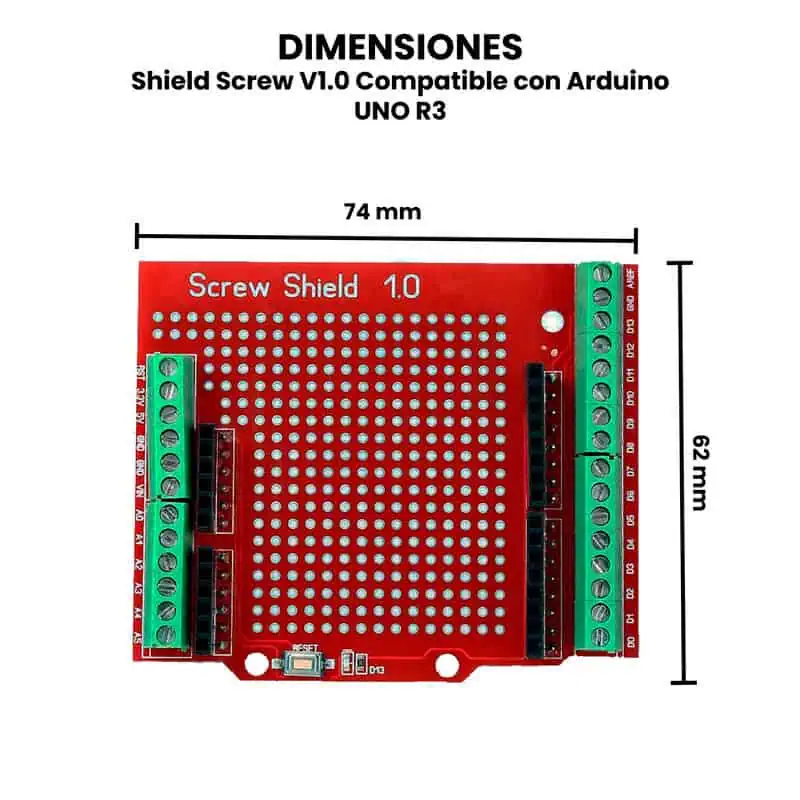

• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

1. Verifica la orientación antes de conectarlo: Asegúrate de colocar el shield correctamente sobre el Arduino UNO R3, alineando todos los pines de encabezado (headers) con los conectores correspondientes.
2. Aprieta los tornillos con cuidado: No uses demasiada fuerza al ajustar los tornillos de las bornas, ya que podrías dañar el conector o el hilo del tornillo. Solo ajusta hasta que el cable quede firme.
3. Usa cables de buena calidad: Emplea cables de cobre trenzado o sólidos de calibre 22 a 26 AWG para lograr una conexión estable y evitar falsos contactos.
4. Evita sobrecargar los pines: Aunque las bornas son robustas, recuerda que los pines del Arduino tienen limitaciones de corriente (máximo 20 mA por pin digital). Si conectas cargas mayores, usa transistores, relés o módulos de potencia externos.
5. Mantén el orden del cableado: Etiqueta o agrupa los cables por función (alimentación, señal, tierra) para evitar errores durante las pruebas o el mantenimiento.
6. Usa un protoboard o shield adicional si necesitas más pines o funciones especiales, ya que este modelo está pensado principalmente para conexiones fijas y seguras.
7. Protege tu circuito: Si el proyecto es permanente o industrial, considera colocar la shield en una caja o gabinete para proteger las conexiones de polvo o vibraciones.
8. Comprueba continuidad con un multímetro: Antes de energizar el sistema, revisa que no existan cortocircuitos entre pines adyacentes.
9. Combínalo con bornas de entrada/salida externas: Si vas a conectar muchos sensores o actuadores, puedes usar regletas de terminales externas para mantener un cableado más limpio.
10. Desconecta la alimentación antes de modificar conexiones: Siempre corta la corriente antes de insertar o retirar cables de las bornas para evitar daños en el Arduino o en el shield.
