Shield Protoboard Tarjeta Protoshield Syb-170

$ 57.00

18 disponibles

CANTIDAD	PRECIO
10 piezas	$ 50.52
25 piezas	$ 46.00
35 piezas	$ 42.22

SKU: AR0365 Categorías: MÓDULOS, SHIELDS Etiquetas: arduino, Compatible, Electrónica, modulo, Protoboard, Protoshield, prototipos, Proyectos, SHIELD, Syb-170, tabla, tabla protoboa, uno

INFORMACIÓN

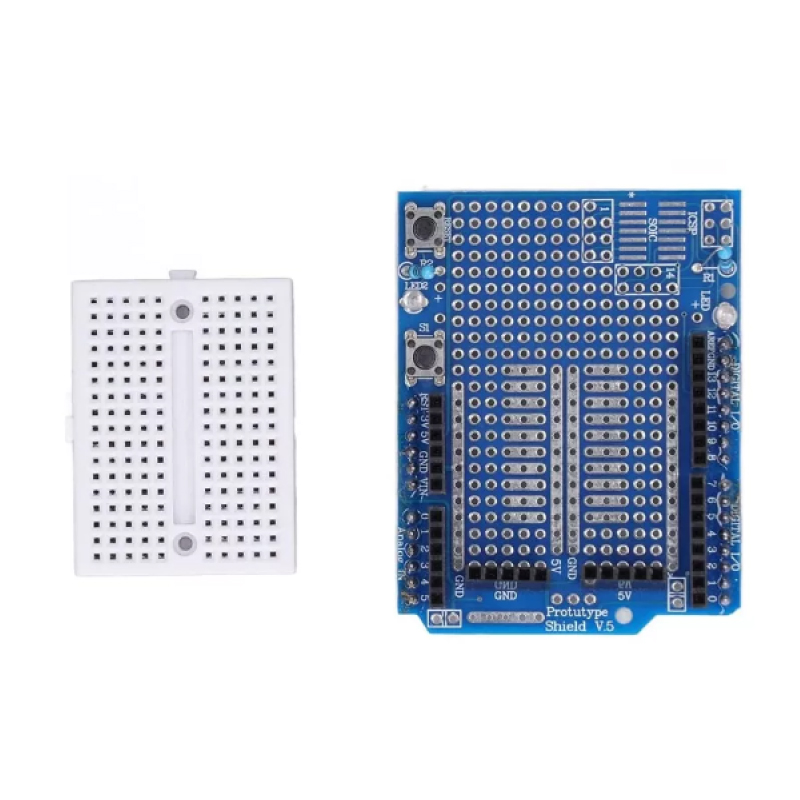

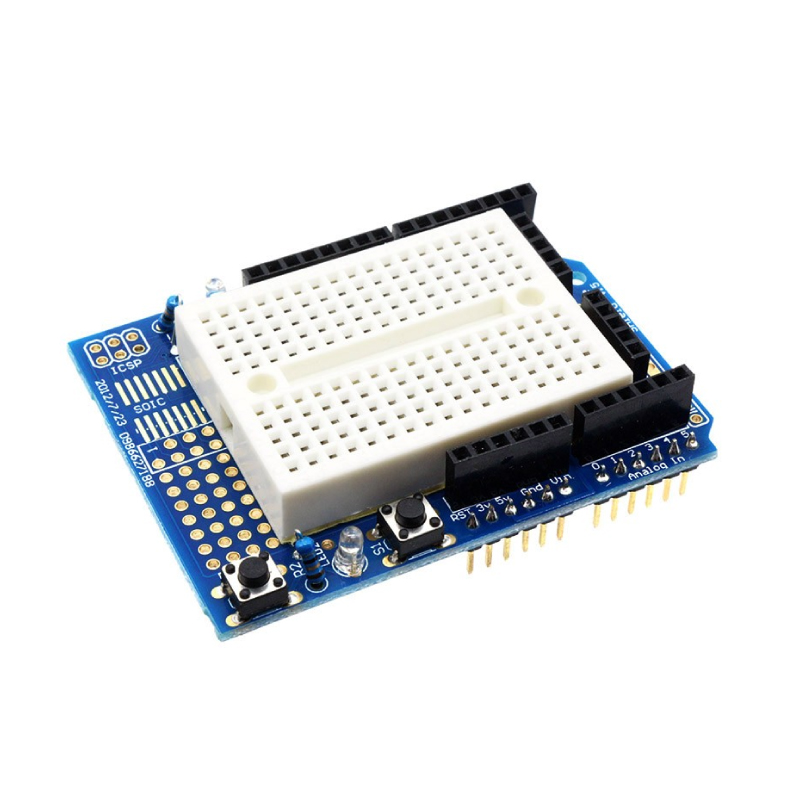

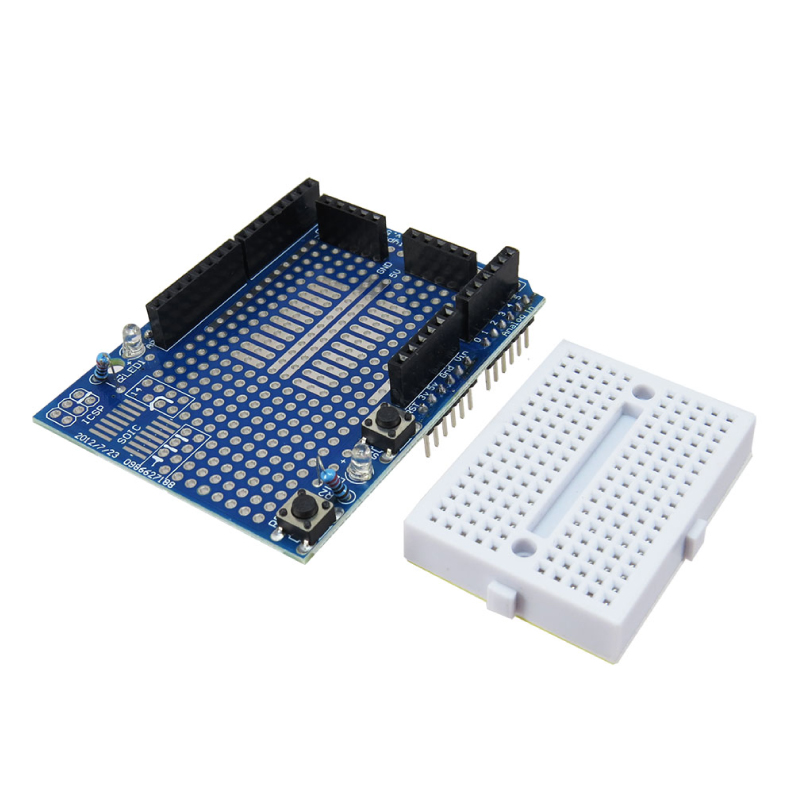

El Shield Protoboard Tarjeta Protoshield SYB-170 es una placa complementaria diseñada para acoplarse directamente sobre una placa Arduino y facilitar el desarrollo de prototipos electrónicos. Este shield integra una mini protoboard SYB-170 desmontable, que permite realizar conexiones rápidas y temporales sin necesidad de soldadura, ideal para pruebas de circuitos o desarrollo de proyectos. El Protoshield replica las conexiones del Arduino en pines accesibles y organizados, permitiendo conectar componentes como sensores, LEDs, resistencias o integrados de manera sencilla. Su funcionamiento consiste en actuar como una extensión del Arduino, ofreciendo una plataforma física y eléctrica para montar circuitos personalizados de manera ordenada y reutilizable. Además, incluye pistas y puntos de soldadura para realizar conexiones permanentes si se desea dejar un proyecto finalizado.

El Shield Protoboard Tarjeta Protoshield SYB-170 se utiliza principalmente para la creación y prueba de prototipos electrónicos de forma rápida y ordenada, sin necesidad de soldadura. Es ideal para estudiantes, desarrolladores y entusiastas de la electrónica que deseen experimentar con sensores, módulos, actuadores o pequeños circuitos personalizados sobre una plataforma Arduino. Este shield es compatible con tarjetas de desarrollo como Arduino UNO, Arduino Mega, Arduino Leonardo y otras placas que comparten el mismo factor de forma. Sus aplicaciones van desde la enseñanza de electrónica básica hasta el desarrollo de proyectos de automatización, sistemas embebidos, robótica o IoT. Al contar con una protoboard desmontable y puntos de conexión adicionales, permite reutilizar componentes fácilmente, realizar ajustes sobre la marcha y montar proyectos modulares sin comprometer la placa base.

ESPECIFICACIONES Y CARACTERÍSTICAS

Compatible con Arduino Uno, Mega, Leonardo.
Incluye Mini protoboard 170 puntos.
Pulsador de reset y pulsador adicional.
Led de Pin13 y Led adicional.
Soporta Chip DIP de hasta 20 pines.
Soporta Chip SMD.
Dimensiones 70 mm x 53 mm x 18 mm.
Peso: 31 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Consejos al utilizar la Shield Protoboard.

Planificación del diseño: Antes de comenzar a construir tu circuito en el Protoshield, planifica cuidadosamente el diseño. Piensa en la disposición de los componentes y las conexiones que necesitarás hacer. Esto te ayudará a evitar errores y a optimizar el espacio en la placa.
Utiliza una protoboard para prototipar: Si estás probando un diseño nuevo o necesitas realizar muchas pruebas, utiliza una protoboard para prototipar primero. Una protoboard te permite conectar los componentes de manera temporal y realizar cambios rápidos antes de soldarlos en el Protoshield.
Organiza los cables y conexiones: Mantén tus cables y conexiones ordenados y bien organizados. Usa diferentes colores para distinguir entre la alimentación, las señales y las conexiones a tierra. Esto facilitará la depuración y la resolución de problemas más adelante.
Soldadura cuidadosa: Si decides soldar componentes directamente en el Protoshield, hazlo con cuidado y precisión. Usa un soldador adecuado y asegúrate de que las soldaduras estén limpias y bien hechas para evitar problemas de conexión.
Añade etiquetas y documentación: Etiqueta los componentes y conexiones en tu Protoshield para facilitar la identificación y la depuración en el futuro. Además, documenta tu diseño y cualquier modificación que realices para que puedas replicarlo o compartirlo con otros.
Evita cortocircuitos: Presta atención a la proximidad de las pistas de cobre en el Protoshield para evitar cortocircuitos accidentales. Utiliza cinta aislante o tubos termorretráctiles para proteger las conexiones expuestas si es necesario.
Protege la placa Arduino: Asegúrate de que no haya componentes o conexiones en el Protoshield que puedan dañar la placa Arduino cuando se monte encima. Presta especial atención a los pines expuestos y evita cortocircuitos.
Pruebas incrementales: Realiza pruebas incrementales a medida que construyes tu circuito en el Protoshield. Verifica que cada componente o sección funcione correctamente antes de avanzar al siguiente paso. Esto te ayudará a identificar y solucionar problemas más fácilmente.

Siguiendo estos consejos, podrás utilizar el Shield Protoboard Tarjeta Protoshield SYB-170 de manera más eficaz y construir tus proyectos de manera más organizada y sin problemas.
