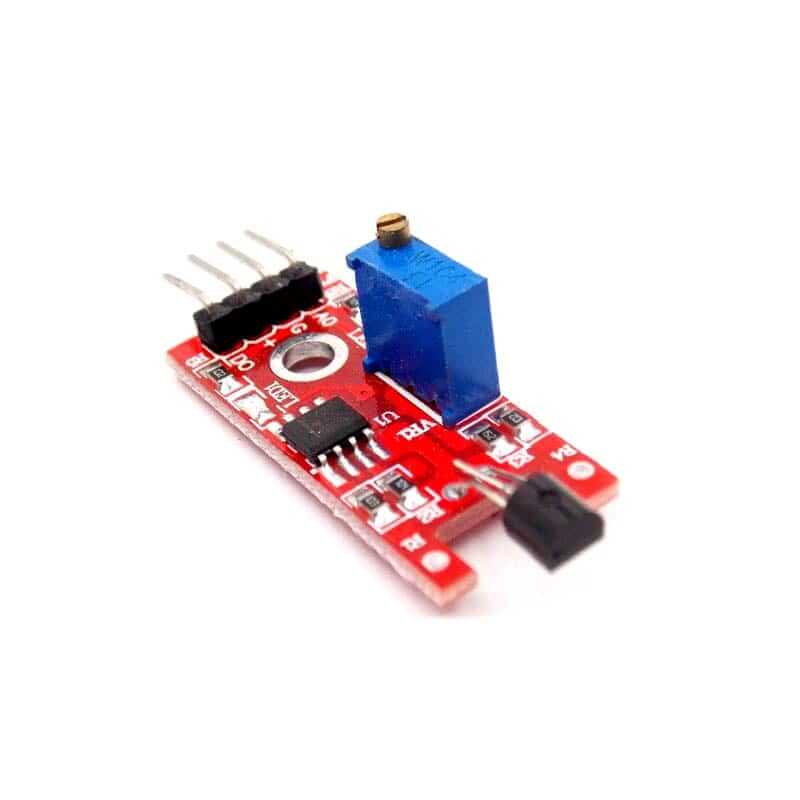

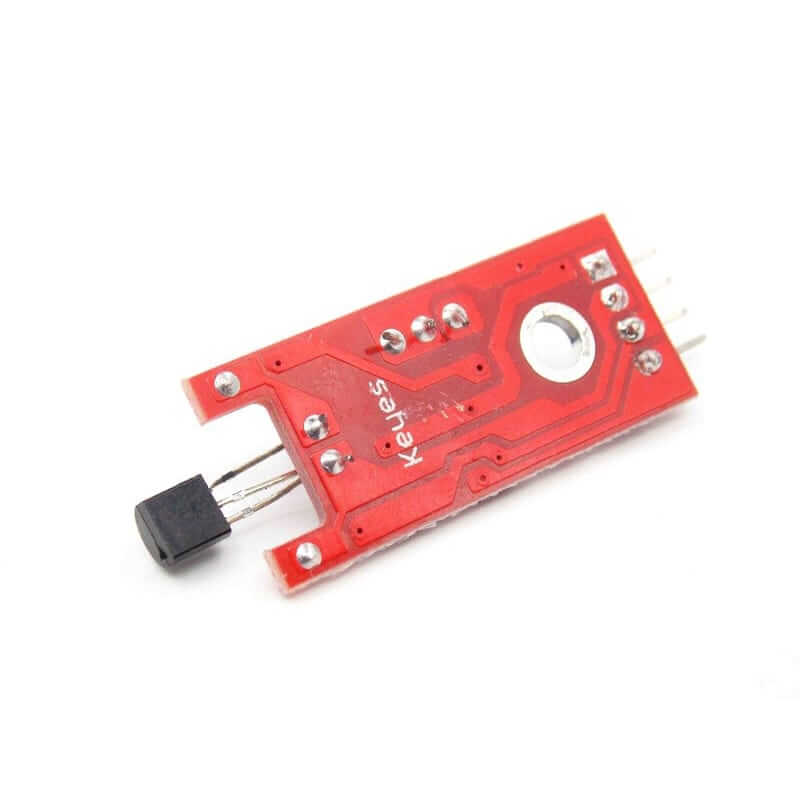

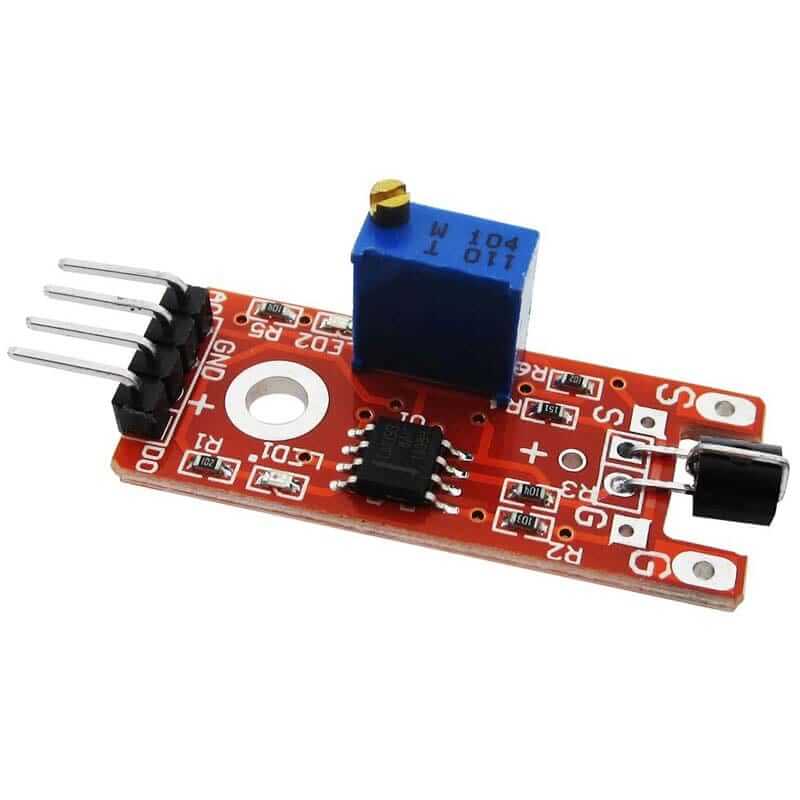

Sensor de Metal KY-036

$ 21.00

8 disponibles

CANTIDAD	PRECIO
10 piezas	$ 18.09
25 piezas	$ 15.95
35 piezas	$ 14.27

SKU: AR0009 Categorías: KYS, SENSORES Etiquetas: Darlington, KSP13, KY-036, ky036, LM393, magnetico, metal, modulo KY-036, sensor, sensor de campo, tactil, Táctil de Metal, TOUCH

INFORMACIÓN

El Sensor de Metal KY-036 es un sensor táctil que funciona con un transistor Darlington KSP13, el cual tiene una pequeña pata metálica libre que cuando es tocada manda una señal, la cual, puede servir para cuestiones de control, la sensibilidad es ajustable con el potenciómetro.

El Sensor de Metal KY‑036 es ideal para proyectos que requieren una interfaz táctil —como botones ocultos, sistemas de seguridad, o activación de relés—, ofrece una salida digital que cambia de estado al superar un umbral de sensibilidad ajustable (gracias a su potenciómetro), así como una salida analógica que permite leer la intensidad del contacto. Este módulo funciona con voltajes de 3,3 a 5 V y es compatible con placas de desarrollo como Arduino UNO, Mega, Nano, ESP8266, ESP32 y Raspberry Pi, lo que facilita su integración en una gran variedad de proyectos interactivos o automáticos que responden al tacto metálico.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de funcionamiento: 3.3 a 5V.
Emite una señal al led2 si se toca la base del sensor KSP13.
Interruptor digital salida (0 / 1).

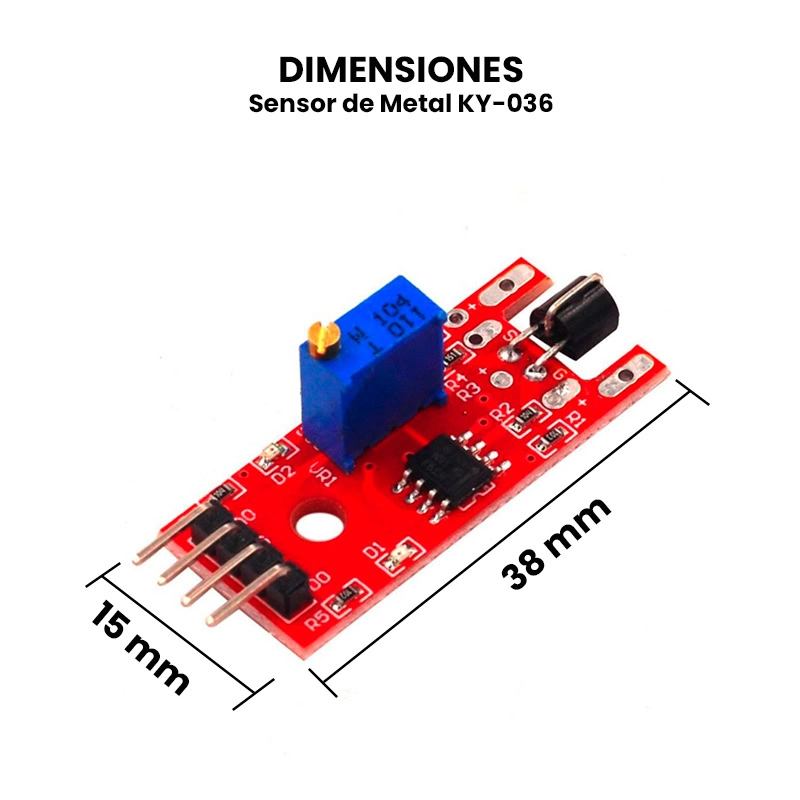

Dimensiones: 38 mm x 15 mm x 14 mm.
Peso: 3 g.

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

Programación y conexión del Sensor de Metal Módulo KY-036 – Blog Unit Electronics

INFORMACIÓN ADICIONAL

¿Cómo funciona el Sensor de Metales?

El Sensor Táctil de Metal se divide en 3 componentes en la placa del circuito, los cuales son:

KPS13: La unidad de sensor en la parte frontal del módulo que mide el área físicamente y envía una señal analógica a la segunda unidad
Amplificador: El cual es el LM393 amplifica la señal, según el valor de resistencia del potenciómetro, y envía la señal a la salida analógica del módulo.
Comparador: Que cambiara la salida digital y el Led, solo si la señal cae por debajo del un valor específico, se puede controlar la sensibilidad ajustando el potenciómetro.

Se tiene que considerar que la señal se invertirá; eso significa que si mide un valor alto, se muestra como un valor de voltaje bajo en la salida analógica.

Este sensor no muestra valores absolutos (como la temperatura exacta en ° C o la fuerza del campo magnético en mT). Es una medición relativa, por lo cual, usted define un valor extremo para una situación de entorno normal dada y se enviará una señal si la medición excede el valor extremo.

¿Qué es un transistor Darlington?

El transistor Darlington es un dispositivo semiconductor que combina dos transistores bipolares. Esta conexión permite que la corriente amplificada por el primer transistor ingrese a la base del segundo transistor y sea nuevamente amplificada.

Esta configuración permite obtener un dispositivo que proporciona una gran ganancia de corriente, típicamente del orden de los miles. Lo cual a su vez permite controlar corrientes de magnitud importante con corrientes de base muy pequeñas.
