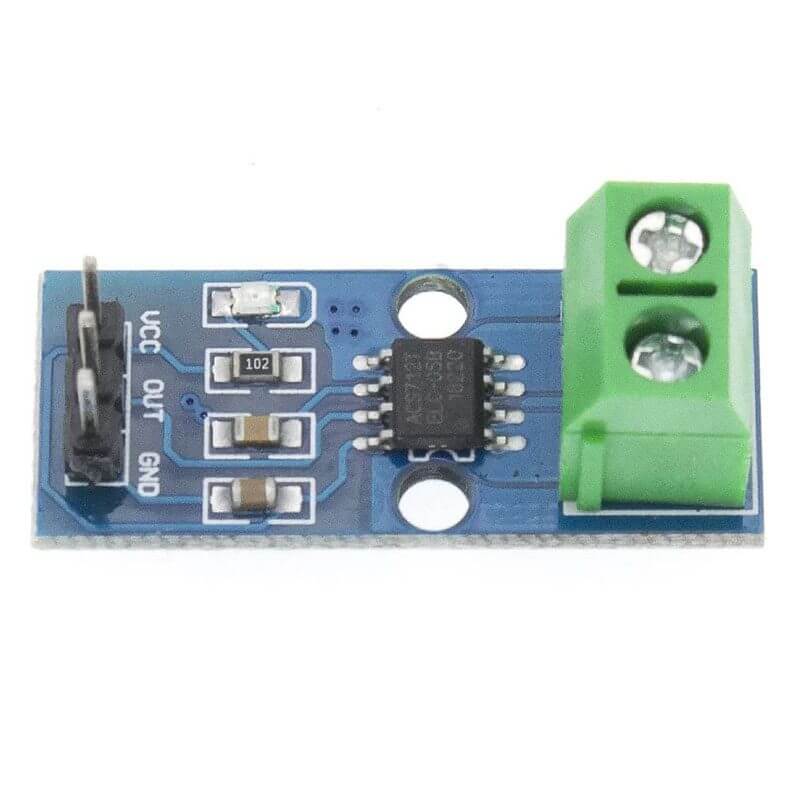

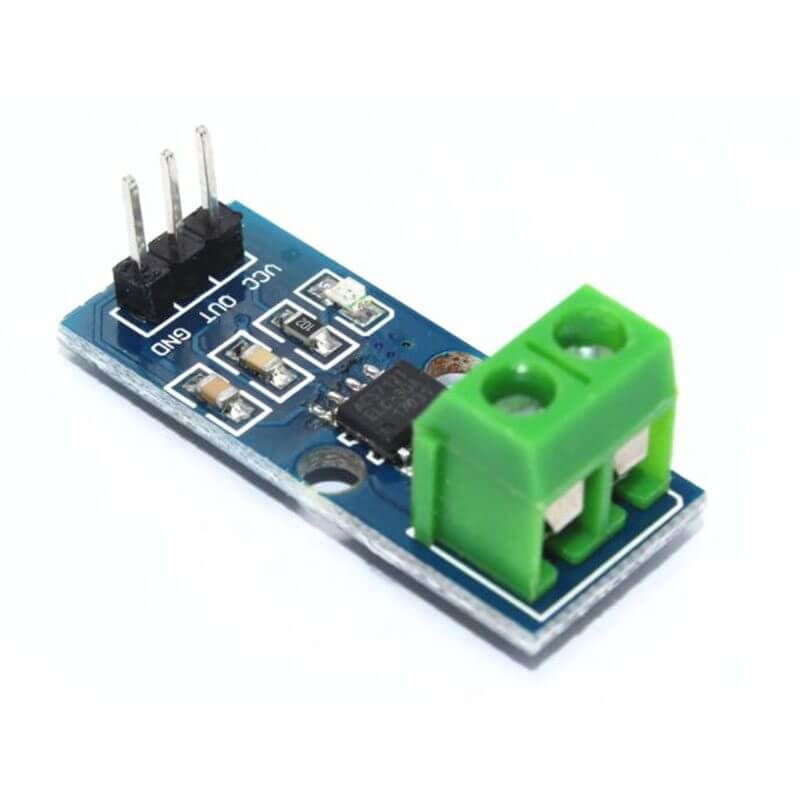

Sensor de Corriente ACS712 30A

INFORMACIÓN

El sensor de corriente ACS712 30A es un módulo basado en el circuito integrado ACS712 de Allegro Microsystems, diseñado para medir corrientes tanto AC como DC de hasta ±30 amperios. Su funcionamiento se basa en el efecto Hall, que permite detectar el campo magnético generado por la corriente que circula a través de un conductor interno, sin necesidad de contacto directo con la línea de alta corriente. El sensor convierte esta información en una señal de voltaje analógica proporcional a la corriente detectada, la cual puede ser leída fácilmente por un microcontrolador o sistema de adquisición de datos. Opera típicamente con una alimentación de 5V y entrega una salida centrada en 2.5V (sin corriente), variando hacia arriba o hacia abajo dependiendo de la dirección y magnitud de la corriente. Este sensor es muy útil en aplicaciones como monitoreo de consumo eléctrico, protección de circuitos, control de motores, sistemas de energía renovable y proyectos de automatización donde se requiere medir o supervisar el flujo de corriente en tiempo real.

Es ideal para sistemas de protección de circuitos, control de motores, fuentes de alimentación, monitoreo de consumo energético, inversores solares, y proyectos de automatización industrial o doméstica. Gracias a su salida analógica proporcional a la corriente detectada, es compatible con diversas tarjetas de programación y desarrollo, como Arduino (UNO, Mega, Nano), ESP8266, ESP32, STM32, y Raspberry Pi (con conversor ADC externo, si es necesario). Estas plataformas pueden leer la señal del sensor a través de una entrada analógica para procesarla, visualizarla o activar alertas o acciones según el comportamiento del sistema eléctrico. Su facilidad de uso y bajo costo lo hacen muy popular tanto en entornos educativos como en aplicaciones profesionales.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ACS712ELCTR-30A-T.
• Sensor de corriente: ACS712.
• Voltaje de Trabajo: 5 VDC.
• Rango Máximo: (+/-) 30 A.
• Salida análoga: 100 mV/A.
• Salida cuando no detecta corriente: 2 VCC.
• Sensibilidad: 66 mV/A.
• Resistencia interna: 1.2 mΩ.
• Indicador: LED.
• Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRM.

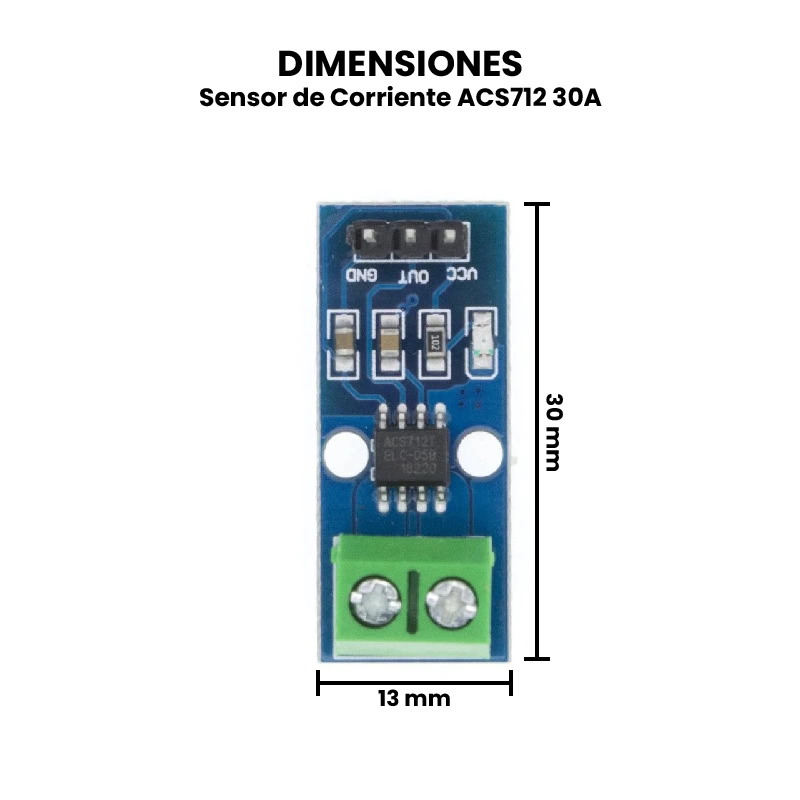

• Dimensiones: 30 mm x 13 mm x 10 mm.
• Peso: 4 g.

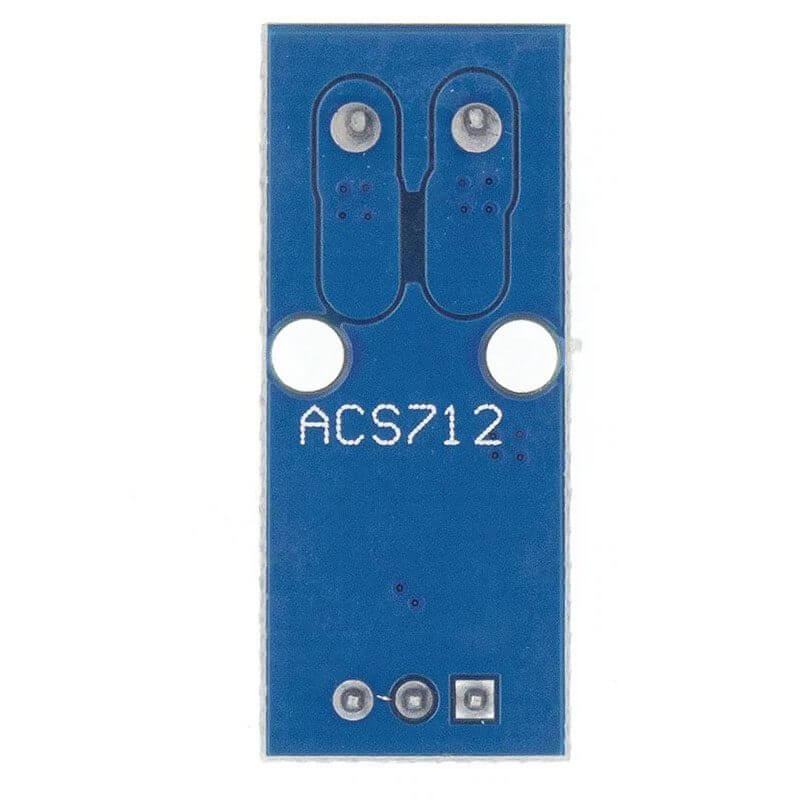

Nota: La PCB puede variar (pistas, orificios o color) pero no impacta en el funcionamiento del módulo.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensions

---

INFORMACIÓN ADICIONAL

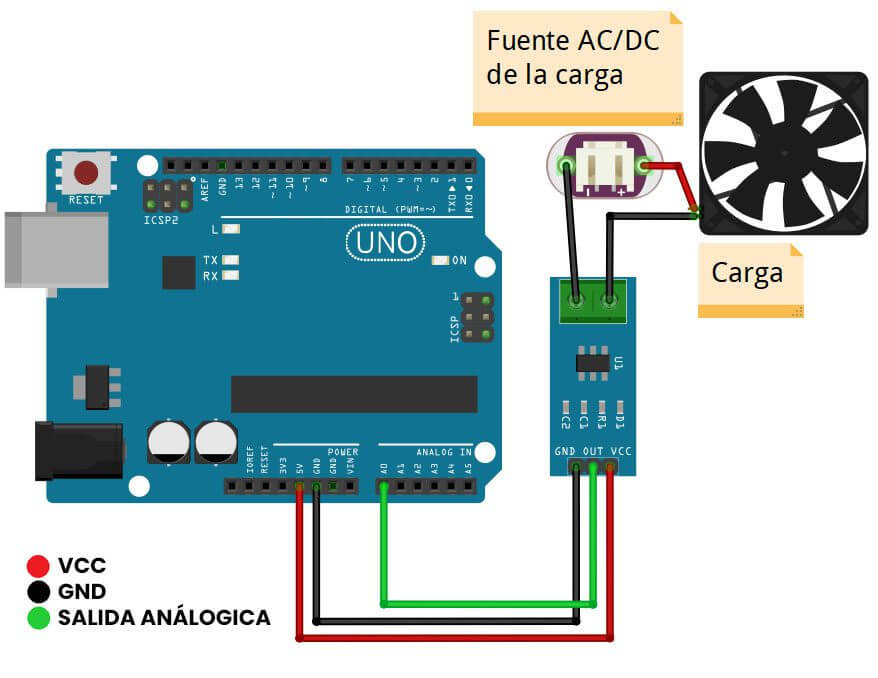

Conexión básica del ACS712 con Arduino para medir la corriente en un conductor.

El siguiente circuito convierte la señal del sensor en una señal analógica compatible con una tarjeta de desarrollo y posteriormente el código convierte la información en una lectura de corriente que se muestra por el puerto serie.

Componentes Necesarios:

• Una tarjeta de desarrollo compatible con la IDE Arduino.
• Cables dupont H-H.
• Pinzas para abrir tu circuito a medir.

Paso 1: Realización las Conexiones.

El ACS712 es un sensor basado en el efecto Hall, donde la corriente aplicada (sea de CA o CD) que fluye a través de esta pista de conducción de cobre genera un campo magnético que es detectado por el IC integrado Hall y convertida en un voltaje de CD que va de 0 V – 5 V que se puede obtener en su terminal “OUT”.

Paso 2: Cargando el Código.

El sensor nos da idealmente un valor de 2.5 V para una corriente de 0 A y de ahí incrementa proporcionalmente dependiendo de la sensibilidad, manteniendo una relación lineal entre la tensión de salida del sensor y la corriente.

a) Código para Corriente Directa “CD”.

El siguiente código de ejemplo convierte los datos del sensor que ingresan por la entrada analógica A0 en el valor de corriente correspondiente a la  medición.

/* Codigo para medir CD */
float Sensibilidad=0.066;  /* en (V/A) Según las especificaciones de este modelo */

void setup() {
 Serial.begin(9600);
/* Establecemos la comunicación serial a 9600 baudios */
}

void loop() {
/* obtenemos la corriente promedio de 200 muestras  */
  float I=obten_corriente(200);
  Serial.print("Corriente: ");
  Serial.println(I,3);
  delay(100);
}

float obten_corriente(int n_muestras)
{
  float voltajeSensor;
  float V0 = 2.460; //voltaje en OUT cuando la corriente a medir es 0A (varia de dispositivo a dispositivo)
  float corriente=0;
  for(int i=0;i<n_muestras;i++)
  {
   voltajeSensor = analogRead(A0) * (5.0 / 1023.0); //lectura del sensor
   corriente=corriente+(voltajeSensor-V0)/Sensibilidad; //Ecuación para obtener la corriente
  }
corriente=corriente/n_muestras;
return(corriente);
}

Es importante recordar que en la mayoría de las ocasiones es necesario realizar una calibración del sensor.

b) Código para Corriente Alterna “CA”.

/* Código para medir CA */
float Sensibilidad=0.066; /* Según las especificaciones de este modelo */
float offset=0.100;  //Buscamos que sea un valor aproximado a la amplitud del ruido
float voltajeRed = 127.0; //Comun en Mexico pero es necesario un ajuste

void setup() {

 Serial.begin(9600);
 /* Establecemos la comunicación serial a 9600 baudios */
}

void loop() {
  float Ip=get_corriente(); /* obtenemos la corriente pico */
  float Irms=Ip*0.707; //Intensidad RMS = Ipico/(2^1/2)
  float P=Irms*VoltajeRed; // P=IV watts
  //Serial.print("Ip: ");
  //Serial.print(Ip,3);
  //Serial.print("A, Potencia: ");
  //Serial.print(P,3);
  //Serial.print("W");
  Serial.print("Irms: ");
  Serial.print(Irms,3);
  Serial.println("A");
  delay(500);
}

float get_corriente()
{
  float voltajeSensor;
  float corriente=0;
  long tiempo = millis();
  float Imax=0;
  float Imin=0;
  float V0 = 2.460; //voltaje en OUT cuando la corriente a medir es 0A (varia de dispositivo a dispositivo)
  while(millis()-tiempo<500) //realizamos mediciones durante 0.5 segundos
{
  voltajeSensor = analogRead(A0) * (5.0 / 1023.0); //lectura del sensor
  /* para disminuir un poco el ruido aplicamos un filtro pasa bajos, que es similar a realizar un promedio de 10 muestras*/
  corriente=0.9*corriente+0.1*((voltajeSensor-V0)/Sensibilidad); //Ecuación para obtener la corriente
  if(corriente>Imax)Imax=corriente;
  if(corriente<Imin)Imin=corriente;
  }
return(((Imax-Imin)/2)-offset);
}

---
