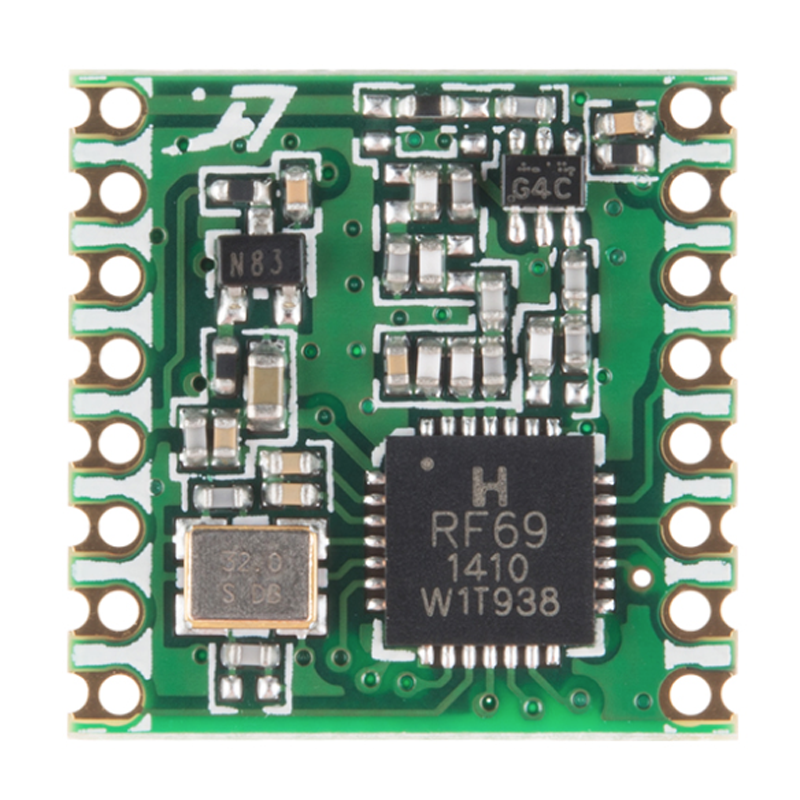

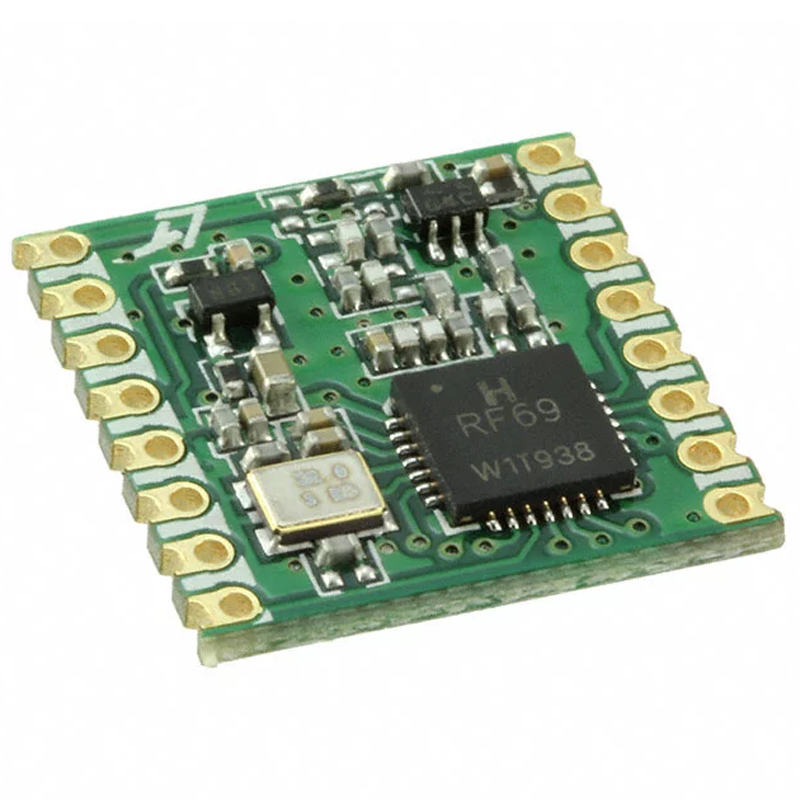

RFM69HCW 915MHz Transceptor Lora

INFORMACIÓN

El RFM69HCW 915 MHz es un módulo transceptor RF de alta potencia que permite transmitir y recibir datos en la banda ISM de 915 MHz, utilizando técnicas de modulación FSK/GFSK/OOK para lograr comunicaciones inalámbricas de corto a mediano alcance con bajo consumo de energía. A diferencia de los módulos LoRa (como el RFM95), el RFM69HCW no usa modulación LoRa, sino un esquema más tradicional, lo que lo hace ideal para enlaces rápidos y estables en redes punto a punto o en malla. Su funcionamiento se basa en la comunicación con un microcontrolador mediante SPI, desde donde se configuran parámetros como frecuencia, tasa de datos, potencia de transmisión y encriptación AES integrada, que asegura la comunicación entre nodos.

El RFM69HCW 915 MHz se emplea en proyectos donde se requiere comunicación inalámbrica confiable de corto a mediano alcance con bajo consumo energético, como en redes de sensores inalámbricos, sistemas de domótica, monitoreo ambiental y agrícola, lectura remota de medidores, comunicaciones punto a punto o en malla, y aplicaciones de IoT que no necesitan la gran cobertura de LoRa pero sí estabilidad y seguridad. Sus usos incluyen automatización del hogar, control remoto de dispositivos, sistemas de alarma, y monitoreo industrial. Es compatible con diversas tarjetas de desarrollo y microcontroladores, entre ellas Arduino (Uno, Mega, Pro Mini), ESP32, ESP8266, STM32, y también puede integrarse con Raspberry Pi mediante la interfaz SPI, lo que lo hace versátil y adecuado tanto para prototipos educativos como para implementaciones profesionales.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Potencia de Transmisión: -18 dBm (0.016 mW) a + 20 dBm (100 mW) en pasos de 1 dBm.
• Rango de aprox.: 500 metros, dependiendo de obstrucciones, frecuencia, antena y potencia de salida.
• Sensibilidad de Recepción: Hasta -120 dBm a 1.2 kbps.
• Tasas de bits (FSK): 1,2 kbps a 300 kbps.
• Rango de Voltaje: 1.8 a 3.6 VDC.
• Consumo de Corriente:
  • 0.1 uA de reposo.
  • 1.25 mA de espera.
  • 16 mA de recepción.
  • 130 mA de transmisión (máximo).
• Cifrado: AES de 128 bits (opcional).
• Búfer de Paquetes (FIFO): 66 bytes.
• Temperatura de Funcionamiento: – 40 ° C ~ 85 ° C.
• Frecuencia: 433 MHz ~ 915 MHz.
• Cree redes multipunto con direcciones de nodo individuales.

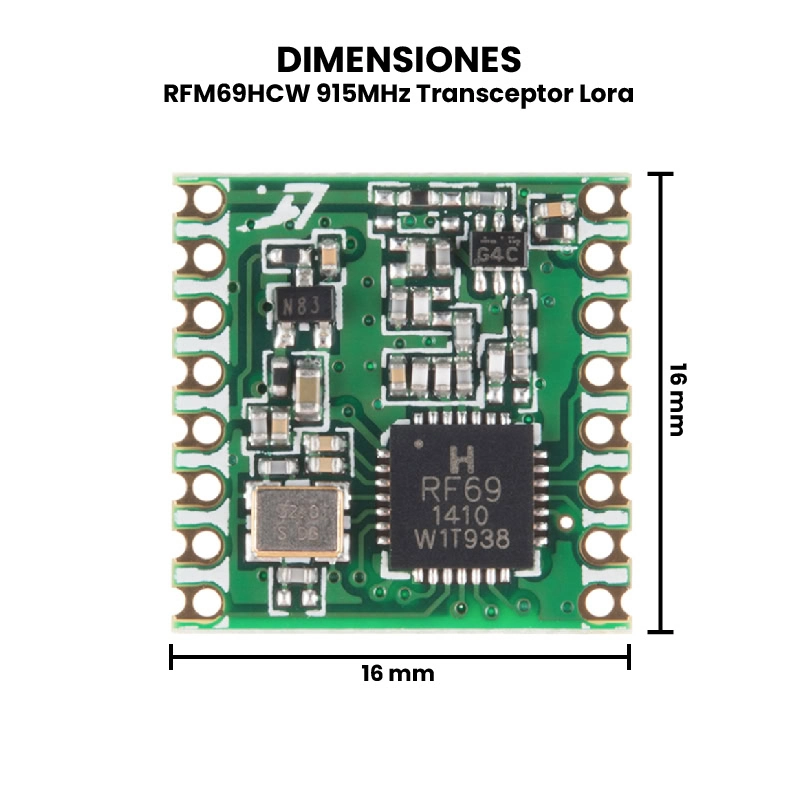

• Dimensiones: 16 mm x 16 mm x 3 mm.
• Peso: 1 g.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet

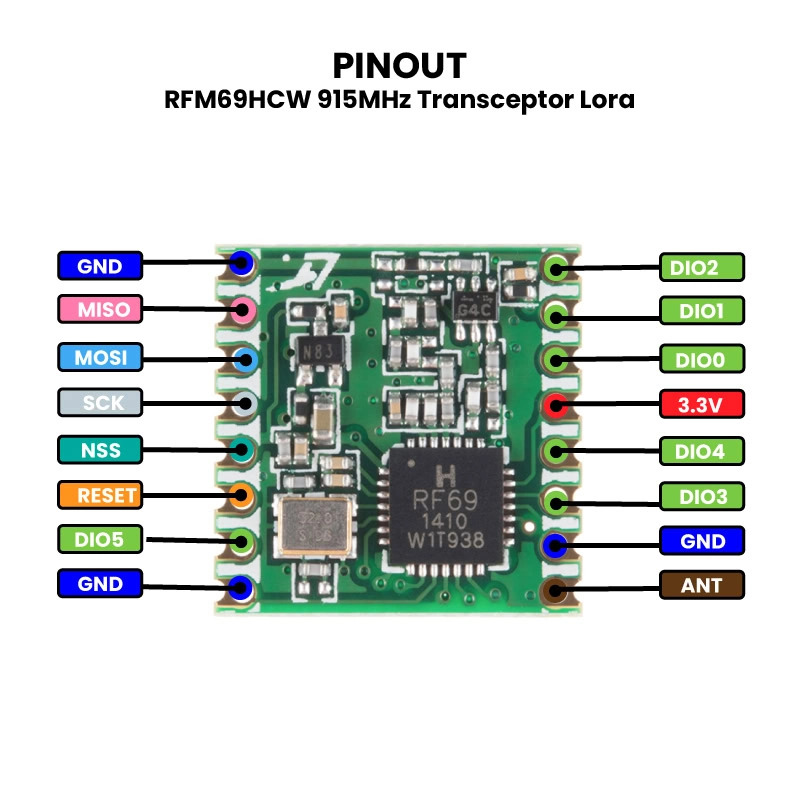

• Pinout
• Dimensiones
• Librerías RFM69 Arduino

---

INFORMACIÓN ADICIONAL

¿Cómo puede probar el RFM69HCW 915MHz Transceptor Lora?

Materiales Necesarios:

• 2× RFM69HCW 915 MHz (con antenas adecuadas para 915 MHz: una antena dipolo o de cuarto de onda, ~8.2 cm de longitud para 1/4 onda).
• 2× microcontroladores compatibles (por ejemplo, Arduino Uno / Nano / Pro Mini 3.3V / ESP32, etc.).
• Importante: El RFM69HCW opera a 3.3V. Si usas Arduino de 5V necesitas conversores de nivel lógico para las líneas SPI y NSS/DIO, o usar una versión de 3.3V (Pro Mini 3.3V) y alimentar con 3.3V directa.
• Fuente de alimentación estable de 3.3V capaz de entregar al menos 200 mA por módulo (el transmitidor en potencia alta puede consumir picos).
• Cables dupont para conexiones.
• PC con IDE de Arduino (o plataforma elegida) y cable USB.
• (Opcional, para diagnóstico avanzado):
  • Analizador lógico (para ver SPI / DIO0).
  • Osciloscopio o SDR / analizador de espectro (para ver la señal RF).
  • Medidor de potencia RF o atenuador + receptor para verificar salida.
• IDE de Arduino instalado.
• Biblioteca LowPowerLab RFM69 (muy usada): https://www.github.com/LowPowerLab/RFM69 (descárgala e instálala en el IDE de Arduino).
• Terminal serial (el monitor serial del IDE basta).

Conexiones de Hardware.

Asumiendo que usas un Arduino Pro Mini / Nano a 3.3V o haces conversión de nivel, conexiones típicas (SPI + control):

RFM69HCW Pin	Función	Arduino (ejemplo)
VCC	3.3V power	3.3V
GND	Tierra	GND
SCK	SPI Clock	D13 (SCK)
MOSI	SPI MOSI	D11 (MOSI)
MISO	SPI MISO	D12 (MISO)
NSS (CS)	Chip Select	D10 (puede cambiar)
DIO0	IRQ / Packet	D2 (interruptible)
RESET	(opcional)	pin digital (o dejar)

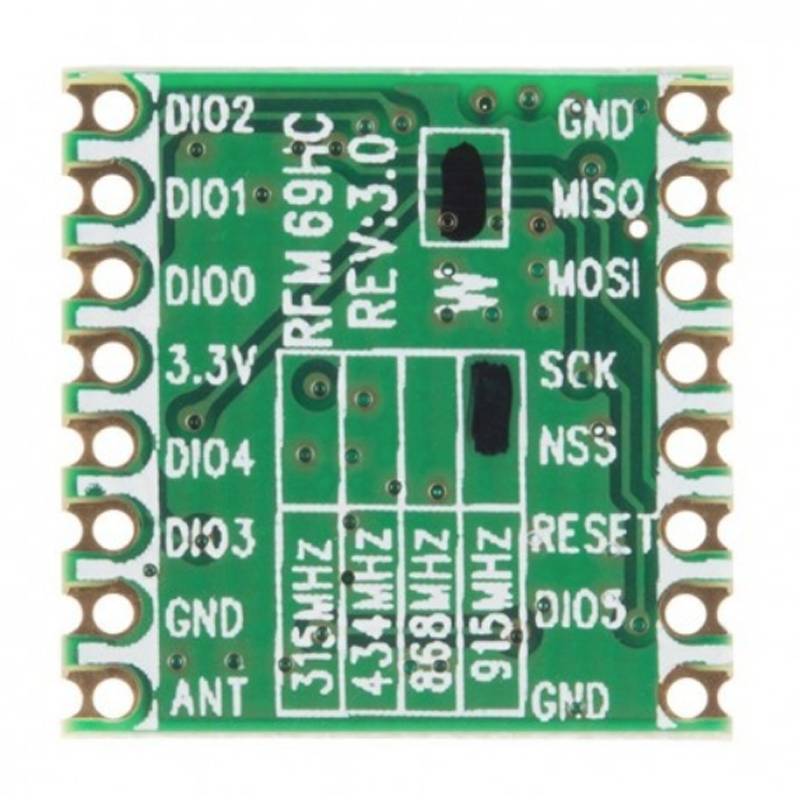

Nota: Algunos módulos exponen pines con nombres diferentes; verifica el silkscreen. Si usas un Arduino de 5V, usa un conversor de nivel para SCK/MOSI/NSS/DIO0; MISO puede ir directo (salida del módulo).

Conecta dos nodos idénticamente (cada uno con su propio Arduino y módulo), ajustando direcciones en software.

Instalación de la Biblioteca y Ejemplo Básico.

1. En el IDE de Arduino: Sketch > Include Library > Add .ZIP Library y selecciona la carpeta de la biblioteca RFM69 descargada.
2. Abre el ejemplo de “Receive” y “Send” que trae la librería:
   1. examples/RFM69/RawSend
   2. examples/RFM69/RawReceive
3. Modifica los parámetros del sketch para que coincidan:
   1. Frecuencia a 915 MHz (RF69_915MHZ).
   2. ID de red y nodos (por ejemplo, nodo 1 envía a nodo 2).
   3. Llave de encriptación opcional (por ahora, déjala deshabilitada para simplificar).

Ejemplo mínimo transmisor (Arduino):

#include <RFM69.h>
#include <SPI.h>

#define NODE_ID        1
#define TARGET_ID      2
#define NETWORKID      100
#define FREQUENCY      RF69_915MHZ
#define IS_RFM69HW     true  // true si es HCW (high power)
#define ENCRYPT_KEY    ""    // dejar en blanco al principio

RFM69 radio;

void setup() {
  Serial.begin(115200);
  radio.initialize(FREQUENCY, NODE_ID, NETWORKID);
  radio.setHighPower(); // si es RFM69HCW
  radio.encrypt(NULL);  // sin encriptación
  Serial.println("Transmisor listo");
}

void loop() {
  static int counter = 0;
  char msg[20];
  sprintf(msg, "Hola %d", counter++);
  radio.send(TARGET_ID, msg, strlen(msg));
  radio.receiveDone(); // limpiar
  Serial.print("Enviado: "); Serial.println(msg);
  delay(1000);
}

Ejemplo receptor:

#include <RFM69.h>
#include <SPI.h>

#define NODE_ID        2
#define TARGET_ID      1
#define NETWORKID      100
#define FREQUENCY      RF69_915MHZ
#define IS_RFM69HW     true
#define ENCRYPT_KEY    ""

RFM69 radio;

void setup() {
  Serial.begin(115200);
  radio.initialize(FREQUENCY, NODE_ID, NETWORKID);
  radio.setHighPower(); // si es HCW
  radio.encrypt(NULL);
  Serial.println("Receptor listo");
}

void loop() {
  if (radio.receiveDone()) {
    Serial.print("Recibido de nodo "); Serial.print(radio.SENDERID);
    Serial.print(": ");
    Serial.println((char*)radio.DATA);
    Serial.print("RSSI: "); Serial.println(radio.RSSI);
  }
}

Asegúrate de ajustar NODE_ID y TARGET_ID de forma cruzada entre los dos para que uno envíe al otro.

Prueba Básica de Comunicación.

1. Carga el sketch de transmisor en el Arduino del nodo 1.
2. Carga el sketch de receptor en el nodo 2.
3. Abre dos monitores seriales: uno para cada nodo (puede ser en dos ventanas o alternando).
4. Verifica que el transmisor imprima “Enviado: Hola X” y el receptor muestre los mensajes recibidos con el RSSI.

Qué validar:

• Llega el mensaje completo sin corrupción.
• RSSI (indicativo de nivel de señal recibida).
• Sin errores de CRC (la librería los gestiona; si no aparece mensaje, puede ser debido a que no llegó o fue descartado).

Pruebas de Enlace y Calidad.

• a. Medición de RSSI en recepción
  • Observa el valor de radio.RSSI en el receptor. Es un valor en dBm aproximado del nivel de señal.
  • Repite con variaciones de distancia y obstáculos para ver cómo cae el RSSI.
• b. Prueba de pérdida de paquetes
  • Modifica el transmisor para enviar un contador grande (por ejemplo, cada 200 ms) y en el receptor compara el número esperado con el recibido para calcular porcentaje de pérdida sobre 1 minuto.
• c. Prueba de alcance
  • Empieza con ambos nodos cerca (1 m), luego aléjalos progresivamente (5 m, 10 m, etc.) hasta que la tasa de recepción caiga bajo umbral aceptable o se pierda enlace.
  • Registra distancia vs. porcentaje de paquetes exitosos y RSSI.
• d. Prueba de potencia de transmisión
  • Cambia la configuración de potencia si la biblioteca lo permite (radio.setPower(level) en algunos forks) y observa el efecto en RSSI y alcance.

---
