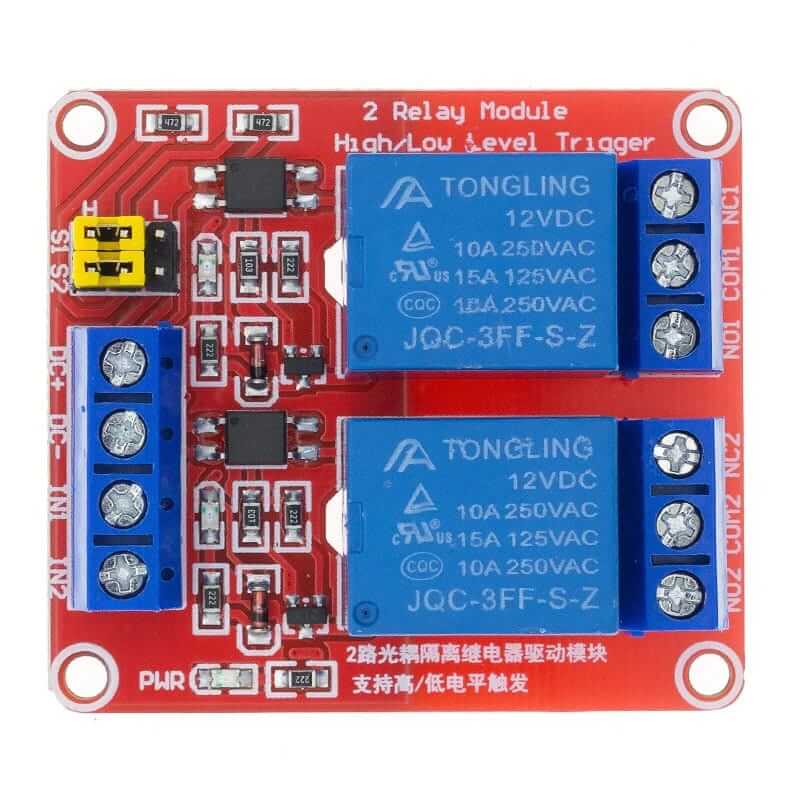

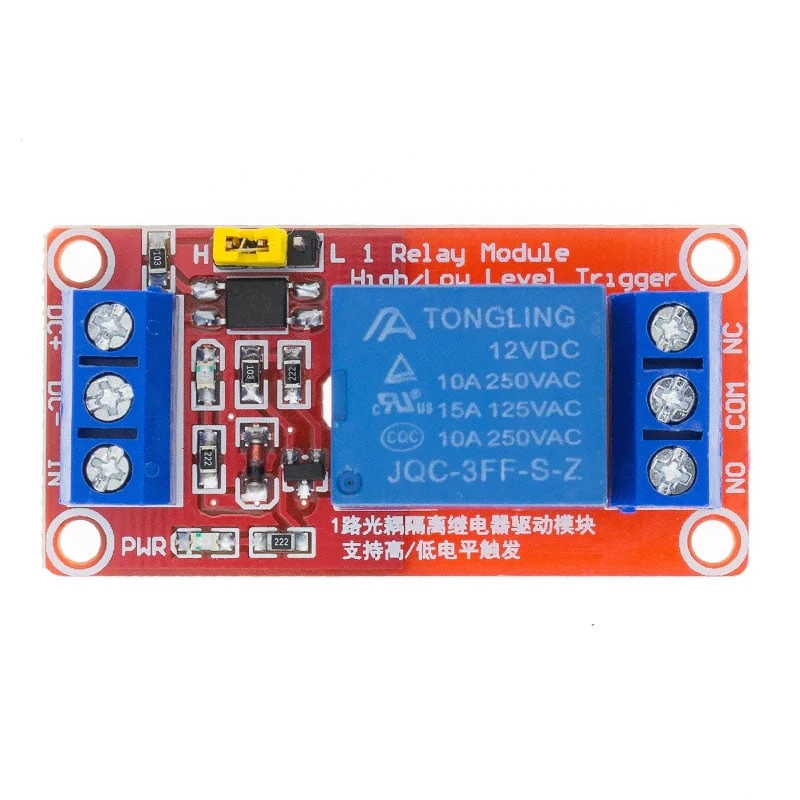

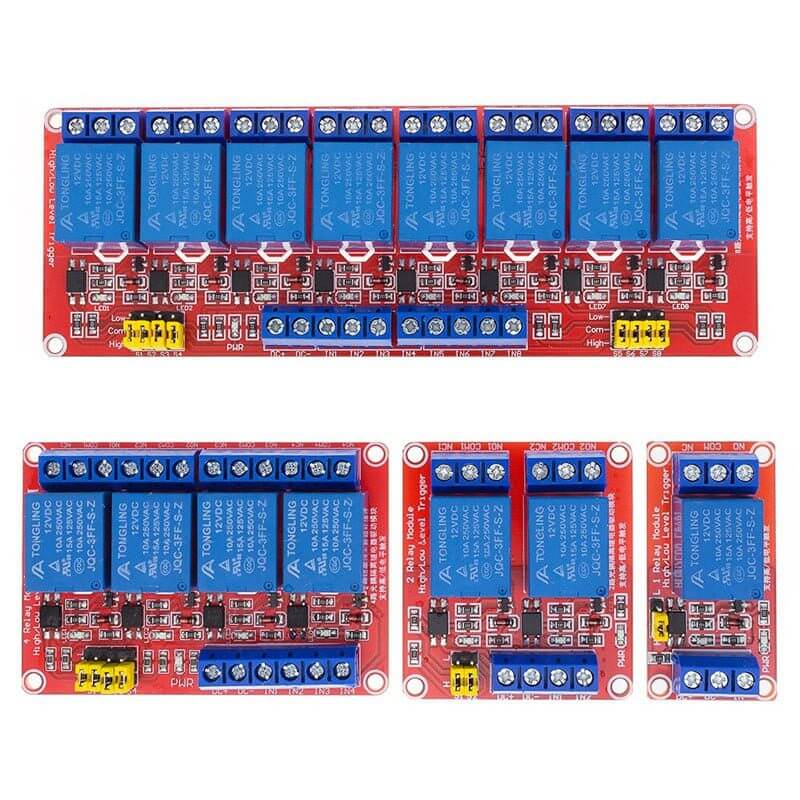

Relevadores 12V de 1, 2, 4 y 8 canales

INFORMACIÓN

Los relevadores de 12V de 1, 2, 4 y 8 canales son módulos electromecánicos que permiten controlar dispositivos de alto voltaje (como focos, motores, ventiladores o electrodomésticos) mediante señales de bajo voltaje provenientes de microcontroladores. Cada canal del módulo contiene un relé que actúa como un interruptor controlado eléctricamente: al recibir una señal digital (5V a12V), activa una bobina interna que cierra un circuito independiente de corriente alterna (AC) o continua (DC). Funcionan con una alimentación de 12V DC para accionar los relés y disponen de entradas de control independientes para cada canal. Estos módulos permiten manejar cargas de hasta 10A/250V AC o 15A/125V AC por canal y cuentan con indicadores LED que muestran el estado de activación. Los módulos tienen un Jumper Switch para configurar la activación de los relevadores, ya sea con un pulso Alto – HIGH o Bajo – LOW.

Los módulos de relevadores de 12V de 1, 2, 4 y 8 canales son ampliamente utilizados en proyectos de automatización del hogar, sistemas industriales, robótica y control remoto de cargas eléctricas. Su función principal es permitir que un microcontrolador controle dispositivos de mayor voltaje y corriente, como lámparas, motores, electrodomésticos, bombas de agua o sistemas de calefacción. Estos relevadores se activan mediante una señal digital (HIGH o LOW) y, por lo tanto, son compatibles con tarjetas de desarrollo como Arduino UNO, Nano, Mega, ESP32, ESP8266, STM32 y Raspberry Pi. Cada canal permite controlar una carga independiente, por lo que mientras más canales tenga el módulo, mayor será su capacidad de control en sistemas complejos.

ESPECIFICACIONES Y CARACTERÍSTICAS

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

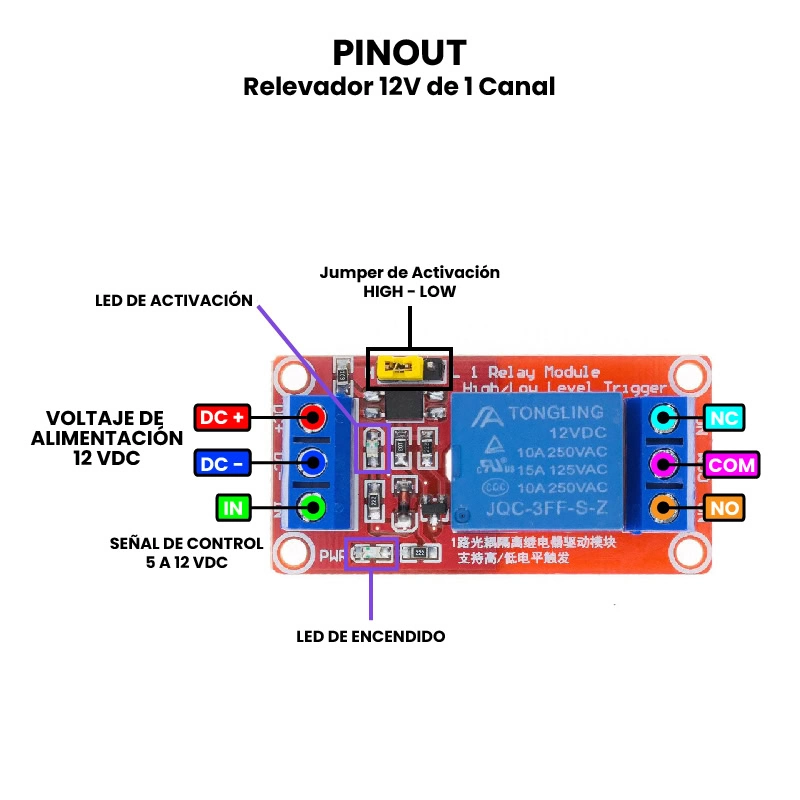

  • Relevador 12V 1 Canal

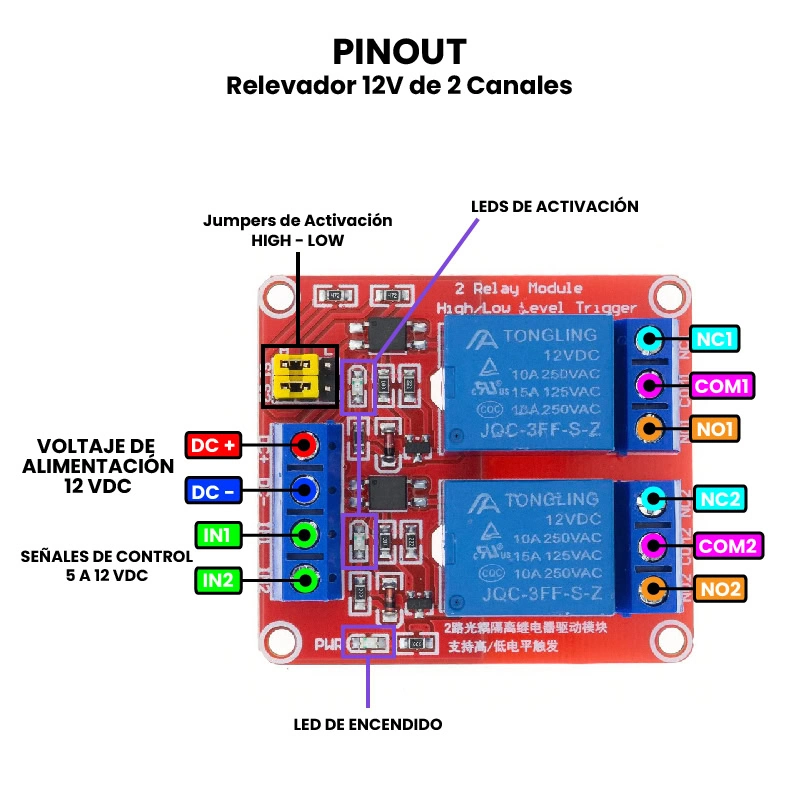

  • Relevador 12V 2 Canales

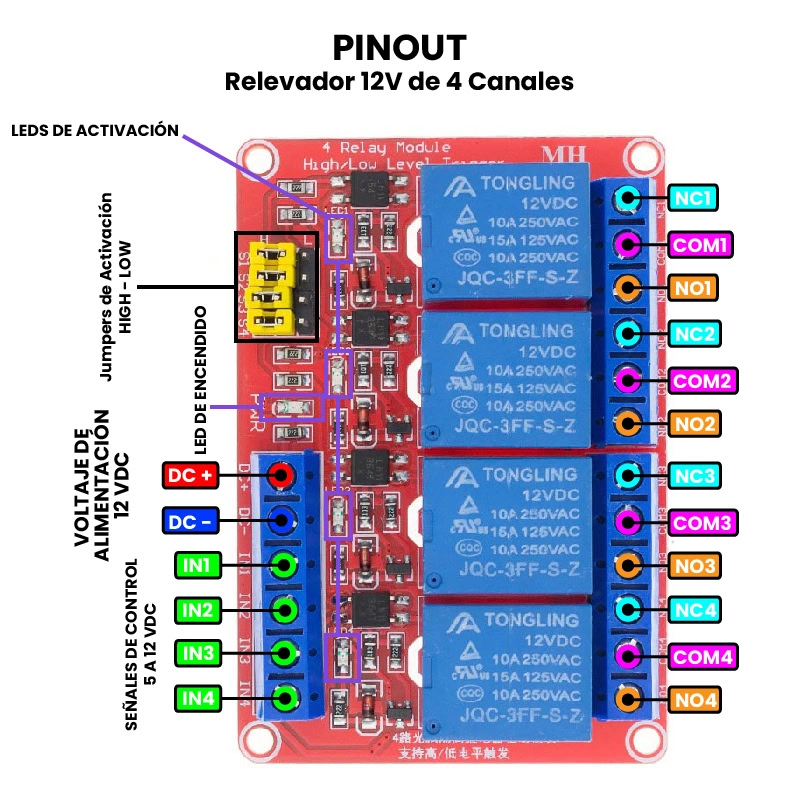

  • Relevador 12V 4 Canales

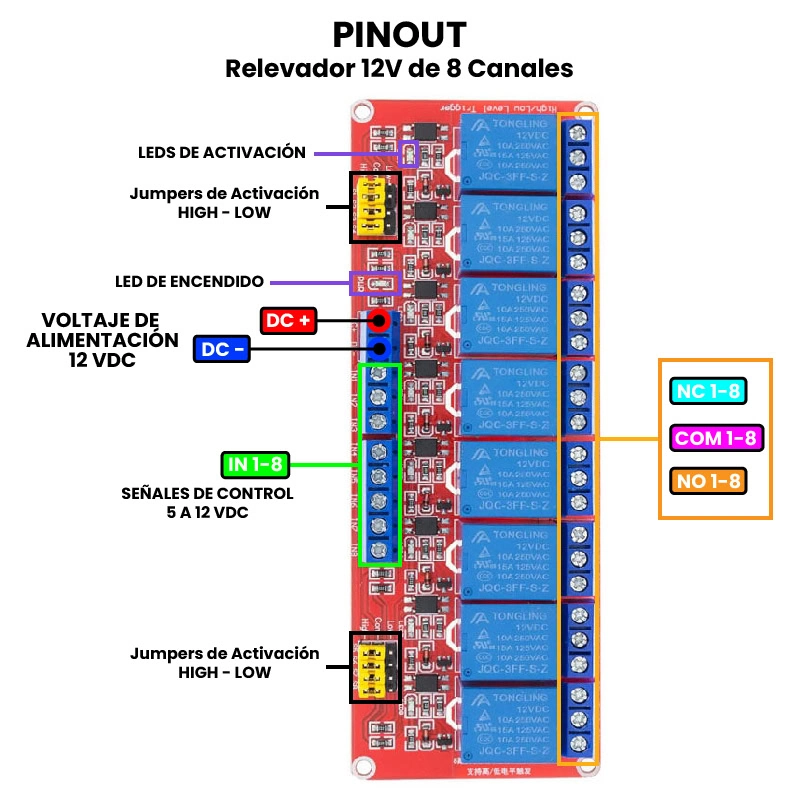

  • Relevador 12V 8 Caneles

• Dimensiones
  • Relevador 12V 1 Canal

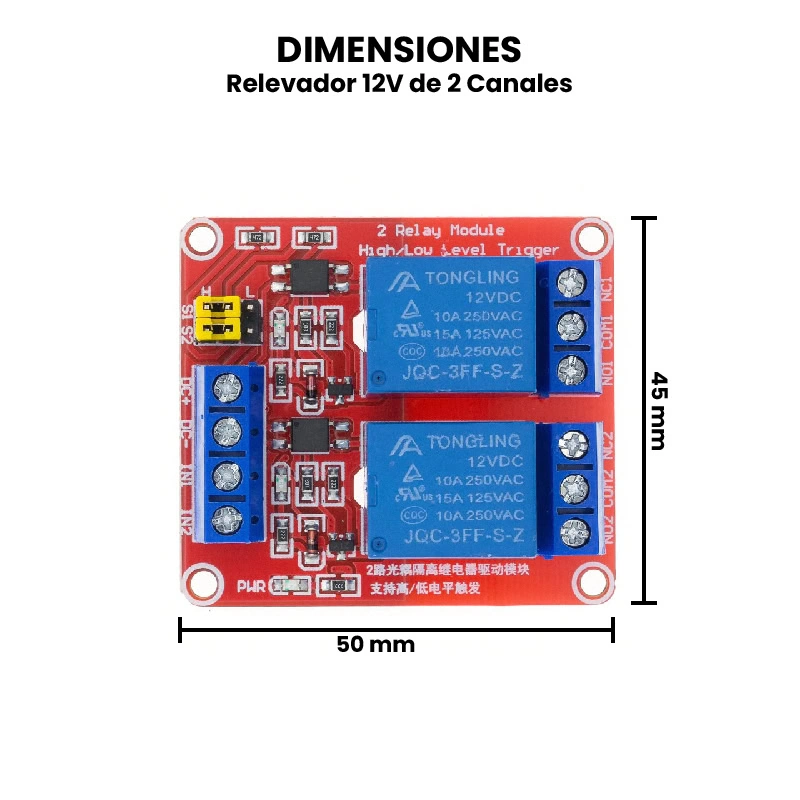

  • Relevador 12V 2 Canales

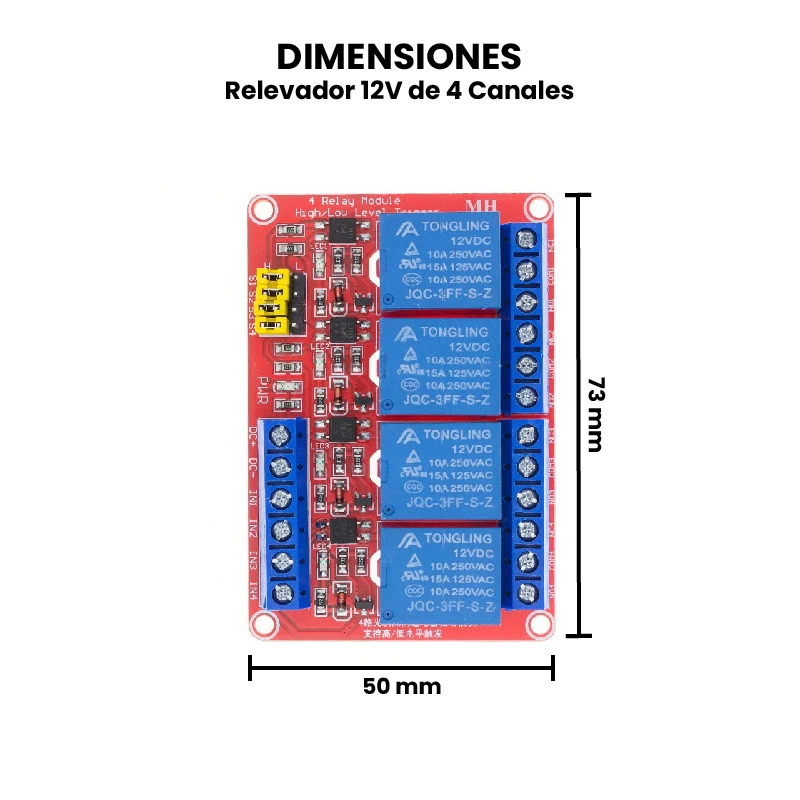

  • Relevador 12V 4 Canales
  • Relevador 12V 8 Caneles

INFORMACIÓN ADICIONAL

¿Cómo probar los Relevadores 12V de 1, 2, 4 y 8 canales?

Materiales Necesarios:

• Módulo de relevador de 12V (1, 2, 4 u 8 canales).
• Fuente de 12V DC (o Arduino con adaptador externo de 12V para alimentar el módulo).
• Arduino UNO (o cualquier otro microcontrolador).
• Cables dupont.
• LED con resistencia, foco con toma, o un dispositivo de prueba (si se desea probar con carga real).
• Opcional: protoboard.

Conexiones Básicas del Módulo de Relevador.

Repite IN2, IN3… según cuántos canales quieras probar.

Código de Prueba en Arduino.

int rele = 7;  // Pin conectado al IN1 del módulo

void setup() {
  pinMode(rele, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  Serial.println("Relevador encendido");
  digitalWrite(rele, LOW);  // Algunos módulos se activan con LOW
  delay(2000);

  Serial.println("Relevador apagado");
  digitalWrite(rele, HIGH);
  delay(2000);
}

Si el relé no se activa, cambia LOW por HIGH (depende si el módulo es activo bajo o alto), modifícalo con el Jumper.

Observación.

• El LED indicador del canal se encenderá cuando el relé esté activado.
• Escucharás un clic del relé al cerrar y abrir el circuito.
• Si conectas una carga real (como una lámpara o ventilador) al borne de salida (NO, COM y NC), esta se encenderá/apagará al ritmo del código.

Conexión Típica de Carga AC.

• COM (común): conecta una línea de corriente alterna (fase).
• NO (normalmente abierto): conecta a una terminal de la lámpara.
• La otra terminal de la lámpara va al neutro.

Precaución: Si trabajas con 110/220V AC, asegúrate de tener conocimientos de electricidad o solicita ayuda profesional. Usa guantes y cinta aislante.
