Relevador Inalámbrico RF 433MHz 5V 1 y 2 Canales

INTRODUCCIÓN

El Relevador Inalámbrico es un conjunto de receptor-transmisor vía RF a frecuencia de 433MHz disponible en sus versiones de 1 y 2 Canales, este conjunto incluye un control remoto (batería 27A NO INCLUIDA) que transmite una señal a una distancia de 15m, la cual es recibida por el receptor que controla un Relevador de 5V, haciendo que se active o se desactive según sea el caso. También incluye una carcasa plástica de protección y tiene tres modos de operación Jog, Self-Locking e Interlocking configurables a través de los pines de Selección de Modo.

El Relevador Inalámbrico es útil en aplicaciones de Automatización, Sistemas de Seguridad, Control Remoto de Dispositivos y más.

ESPECIFICACIONES Y CARACTERISTICAS

• Voltaje de Operación: 5V.
• Corriente de Operación: 30mA por canal
• Modos de Operación:
  • Jog
  • Self-Locking
  • Interlocking
• Codificación: Learning y Clearing
• Número de controles soportados:
  • Hasta 20 controles de 2 teclas
  • Hasta 10 controles de 4 teclas
• Frecuencia de Operación: 433 MHz
• Desviación de Frecuencia: +0.2 MHz
• Sensibilidad: -105 db
• Modulación: ASK
• Corriente de Reposo: 8mA
• Se requiere instalar baterías al  control remoto
• Distancia de Recepción:
  • Teórica: 30 m
  • Medida: 15 m
• Dimensiones:
  • 1 Canal:
    • Relevador: 36.5mm x 39.6mm x 25.7mm
    • Control: 40mm x 52mm x 13.7mm
  • 2 Canales:
    • Relevador: 62.1mm x 43.5mm x 30mm
    • Control: 40mm x 52mm x 13.7mm
• Peso:
  • 1 Canal: 41g
  • 2 Canales: 62g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

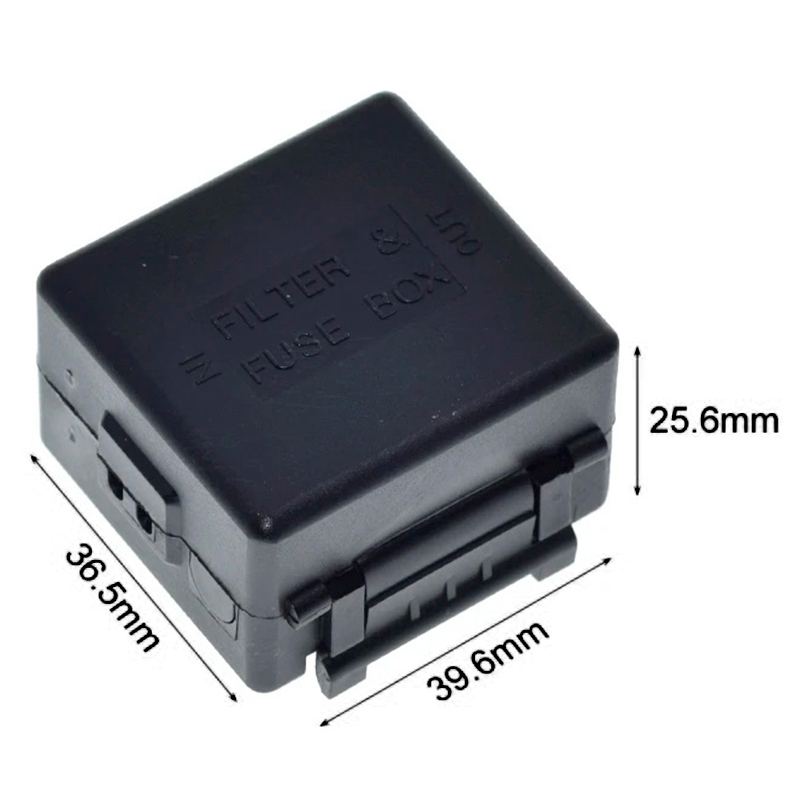

  • 1 Canal
  • 2 Canales
• Pinout
  • 1 Canal

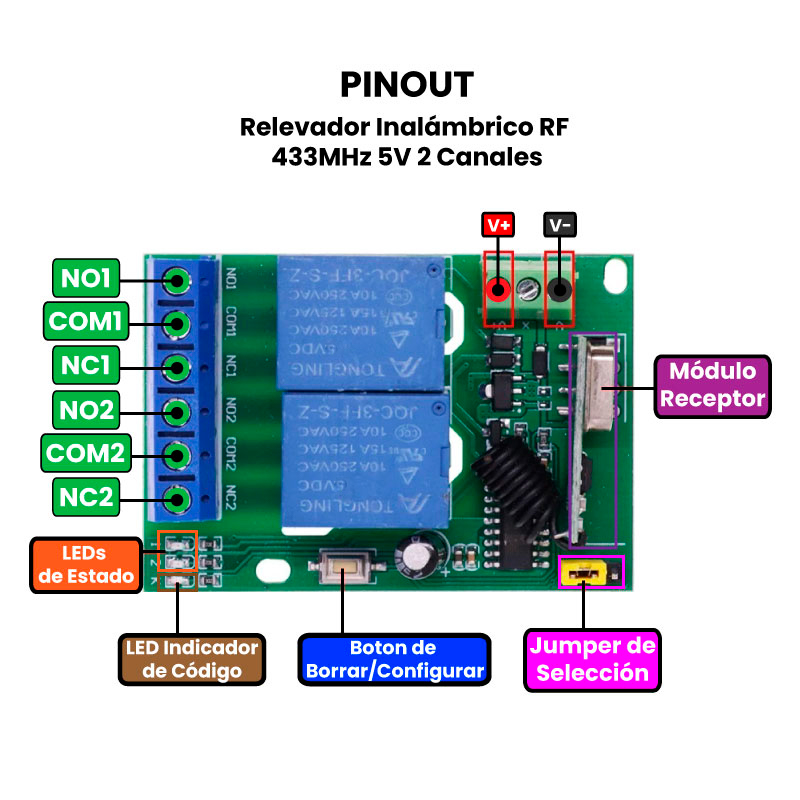

  • 2 Canales
• Diagrama de Conexión

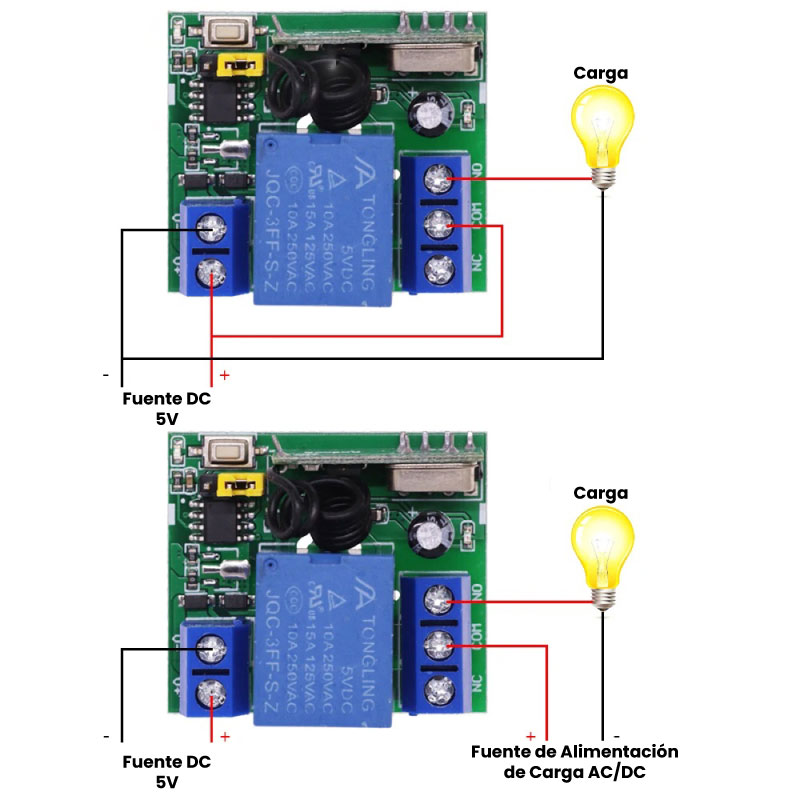

  • 1 Canal

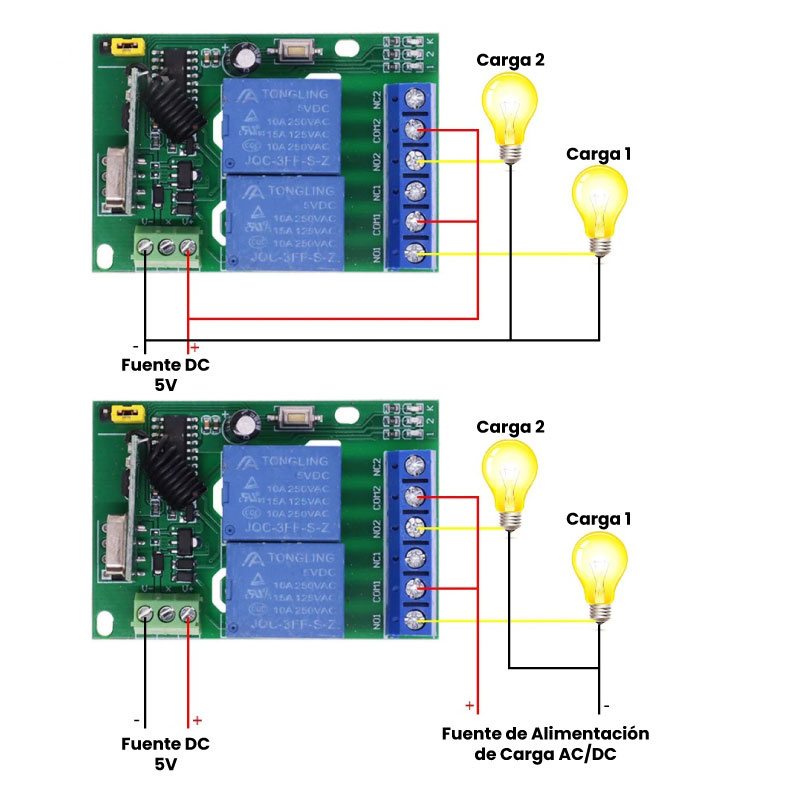

  • 2 Canales

INFORMACIÓN ADICIONAL

Codificación

El control remoto incluido en el Relevador Inalámbrico puede ser programado, para ingresar al modo Learning se debe presionar el botón de emparejamiento por más de 5s y esperar a que el LED indicador se encienda, posteriormente presiona el botón del control remoto que debe ser grabado, una vez que el indicador se apague la grabación esta lista.

Para entrar al modo Clear mantén presionado el botón de emparejamiento durante unos 10s el LED indicador parpadeará y luego se apagara, esto indicara que la grabación anterior ha sido borrada.

Modos de Operación

Relevador 1 Canal

Jog: Para ingresar a este Modo de Operación retira el Jumper de los pines de Selección de Modo, en este modo debes presionar el botón A para activar el Relevador, cuándo sueltes el botón el Relevador se desconectara.

Self-Locking: Para ingresar a este Modo de Operación debes colocar el Jumper en los pines de selección de Modo 1 y 2, en este modo de operación debes presionar el botón correspondiente del control remoto para activar el Relevador, el Relevador permanecerá cerrado hasta que presiones nuevamente el botón.

Interloking: Para ingresar a este Modo de Operación debes colocar el Jumper en los pines de selección de Modo 2 y 3, en este modo de operación presiona el botón A del control remoto para activar el Canal 1, este se mantendrá activado hasta que presiones el botón B.

Relevador 2 Canalés

Jog: Para ingresar a este Modo de Operación retira el Jumper de los pines de Selección de Modo, en este modo debes presionar el botón A para activar el Canal 1 del Relevador, cuándo sueltes el botón A el Canal 1 del Relevador se desconectara.

Self-Locking: Para ingresar a este Modo de Operación debes colocar el Jumper en los pines de selección de Modo 1 y 2, en este Modo de Operación debes presionar el botón A del control remoto para activar el Canal 1 del Relevador, el Relevador permanecerá activo hasta que presiones nuevamente el botón A. Para activar el Canal 2 del Relevador presiona el botón B, el Canal 2 seguirá activo hasta que vuelvas a presionar el botón B.

Interlocking: Para ingresar a este Modo de Operación debes colocar el Jumper en los pines de selección de Modo 2 y 3, en este modo de operación presiona el botón A del control remoto para activar el Canal 1 y desconectar el Canal 2. Presiona el botón B para desconectar el Canal1 y activar el Canal 2.
