INFORMACIÓN
El Relevador 5V KY-019 es un dispositivo electrónico que permite controlar dispositivos que trabajen máximo 250V /15A y 125V/10A AC y 30V/10A DC por medio de una señal de control de 5V, señalizando su activación por medio de un LED indicador en su PCB.
El relevador 5V KY-019 es un módulo electromecánico que permite controlar dispositivos de alta potencia o corriente alterna (como lámparas, ventiladores o electrodomésticos) utilizando señales de bajo voltaje provenientes de microcontroladores. Este módulo es especialmente útil en proyectos de domótica, automatización del hogar, control remoto de aparatos eléctricos y sistemas de seguridad. Es compatible con placas de desarrollo como Arduino (UNO, Mega, Nano), ESP8266, ESP32 y Raspberry Pi, lo que lo hace ideal para aplicaciones donde se necesita controlar cargas externas de forma segura y eficiente.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: KY-019.
- Canales: 1 canal
- Señal de control: 5V DC (Para la bobina y la lógica)
- Señal de Control (S)TTL: 5V CD

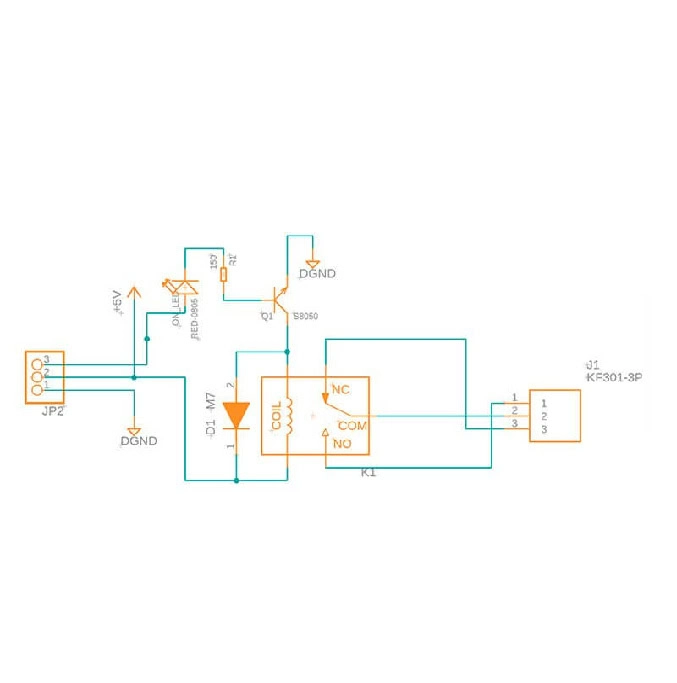

- Aislamiento: Generalmente incluye un transistor y un diodo. Algunas versiones incluyen un optoacoplador para aislamiento adicional.
- Máxima AC: 250V /15A y 125V/10A AC.
- Máximo DC: 30V/10A DC.

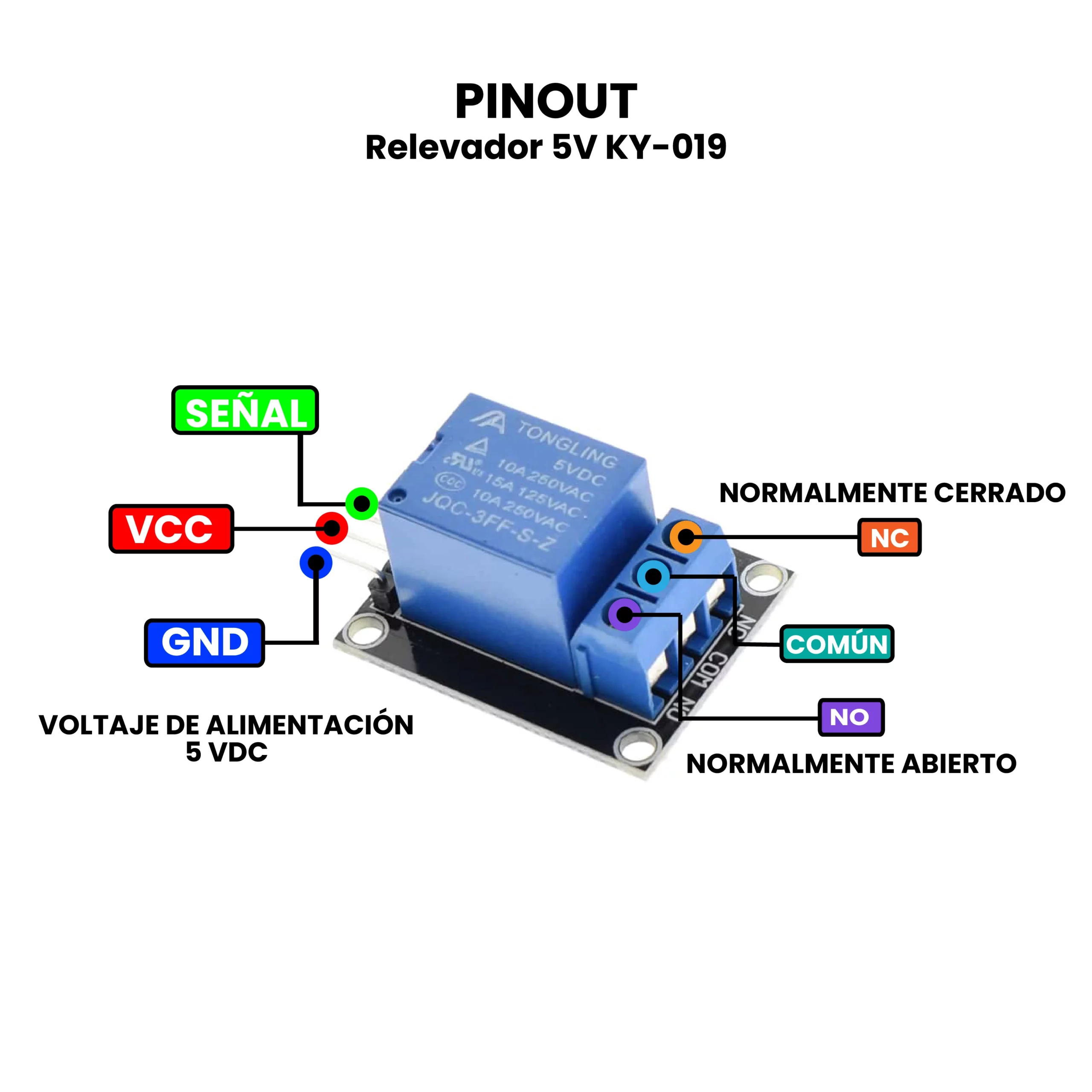

- Tipo de contacto NC y NO.

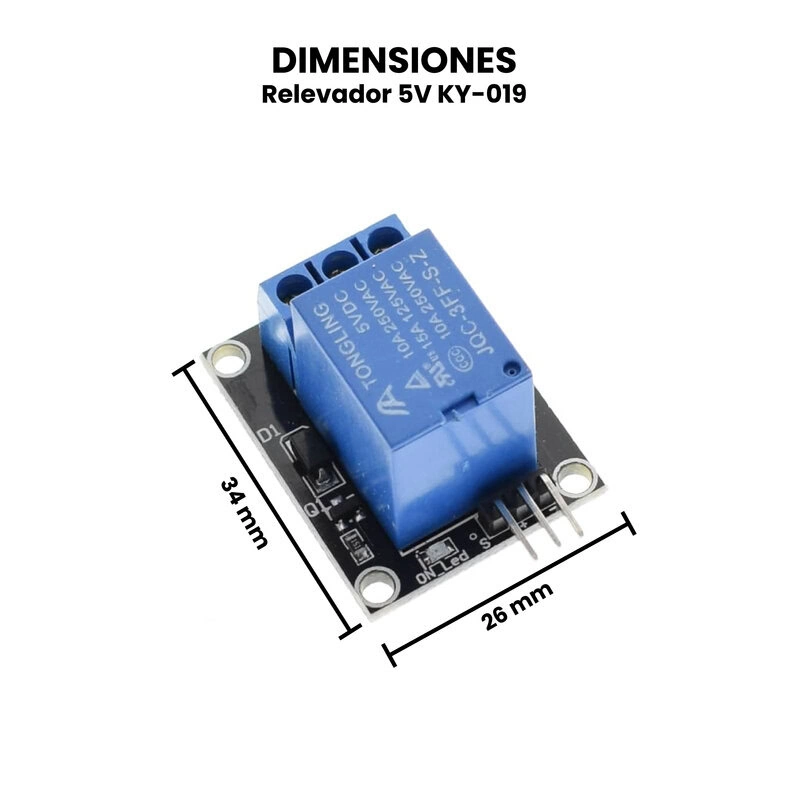

- Dimensiones: 34 mm x 19 mm x 26 mm.
- Peso: 15 g
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Cómo funciona?
Este módulo funciona como un interruptor que tan solo hay que aplicar un voltaje alto o bajo en la bobina para abrir o cerrar mecánicamente el electroimán para controlar circuitos eléctricos de manera independientes. Debes de tener en cuenta que un electroimán está formado por una barra de hierro, llamada núcleo, rodeada por una bobina de hilo de cobre.
Al pasar una corriente eléctrica por la bobina, el núcleo de hierro se magnetiza por efecto del campo magnético producido por la bobina, convirtiéndose en un imán tanto más potente cuanto mayor sea la intensidad de la corriente y el número de vueltas de la bobina. Al abrir de nuevo el interruptor y dejar de pasar corriente por la bobina, desaparece el campo magnético y el núcleo deja de ser un imán.
Para conexiones en Corriente Alterna (AC), recomendamos que siempre revise la conexión antes de energizar el circuito y tener cuidado para evitar descargas eléctricas.
