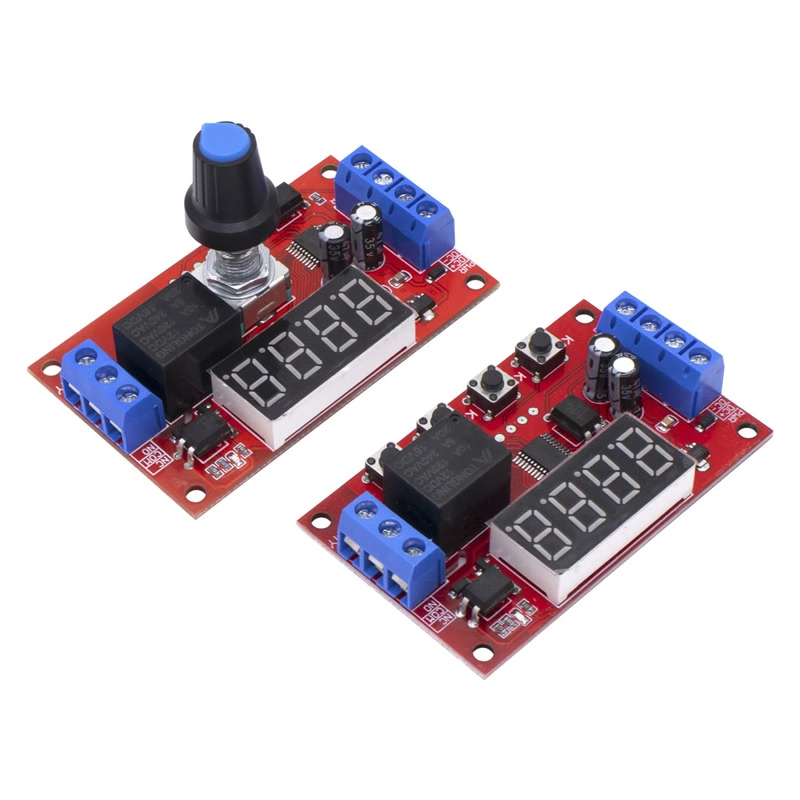

Relevador 12VC Temporizador CON/SIN Interruptor Giratorio

INFORMACIÓN

El Relevador 12 VDC Temporizador CON/SIN Interruptor Giratorio es un módulo electrónico que combina un relé de 12 V con un sistema de temporización ajustable, permitiendo activar o desactivar una carga eléctrica después de un tiempo definido (con diferentes funciones predeterminadas). Su función principal es controlar el encendido o apagado retardado de dispositivos, ya sea al recibir alimentación o mediante una señal externa. El temporizador puede configurarse mediante un interruptor giratorio (potenciómetro) cuando el modelo lo incluye, permitiendo ajustar fácilmente el tiempo sin programación; o sin interruptor giratorio, en cuyo caso la configuración se hace mediante botones. Una vez establecido el tiempo, el módulo activa o desactiva el relé tras contar el periodo seleccionado.

El Relevador 12 VDC Temporizador CON/SIN Interruptor Giratorio tiene una amplia variedad de usos y aplicaciones en sistemas automáticos y de control. Se utiliza comúnmente para crear retardos de encendido o apagado en luminarias, extractores, bombas de agua, motores y sistemas de ventilación. También es muy útil en proyectos de electrónica, automatización y domótica, donde se requiere controlar el tiempo de operación de un dispositivo de manera precisa. En vehículos y maquinaria, puede emplearse para protección de cargas, apagado retardado de accesorios o activación secuencial.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelos: Con Interruptor Giratorio/Con Botones.
• Voltaje de Alimentación: 12 VDC.
• Corriente Máxima de Carga:
  • 10 A a 120 VAC.
  • 5 A a 240m VAC.
  • 20 A a 16 VDC.
• Rango de Tiempo: Ajustable de 0.1 s a 9,990 minutos.
• Señal de Activación: Alto/Bajo.
• Protecciones:
  • Contra Conexión Inversa.
  • Contra Sobre Tensión.
• 32 Funciones Predeterminadas.
• Función de Display en Reposo.
• Dimensiones:
  • Con Interruptor: 65 mm x 40 mm x 41 mm (con perilla colocada).
  • Con Botones: 65 mm x 40 mm x 15 mm.
• Pesos:
  • Con Interruptor: 30.73 g.
  • Con Botones: 24.68 g.

DOCUMENTACIÓN Y RECURSOS

• Pinouts

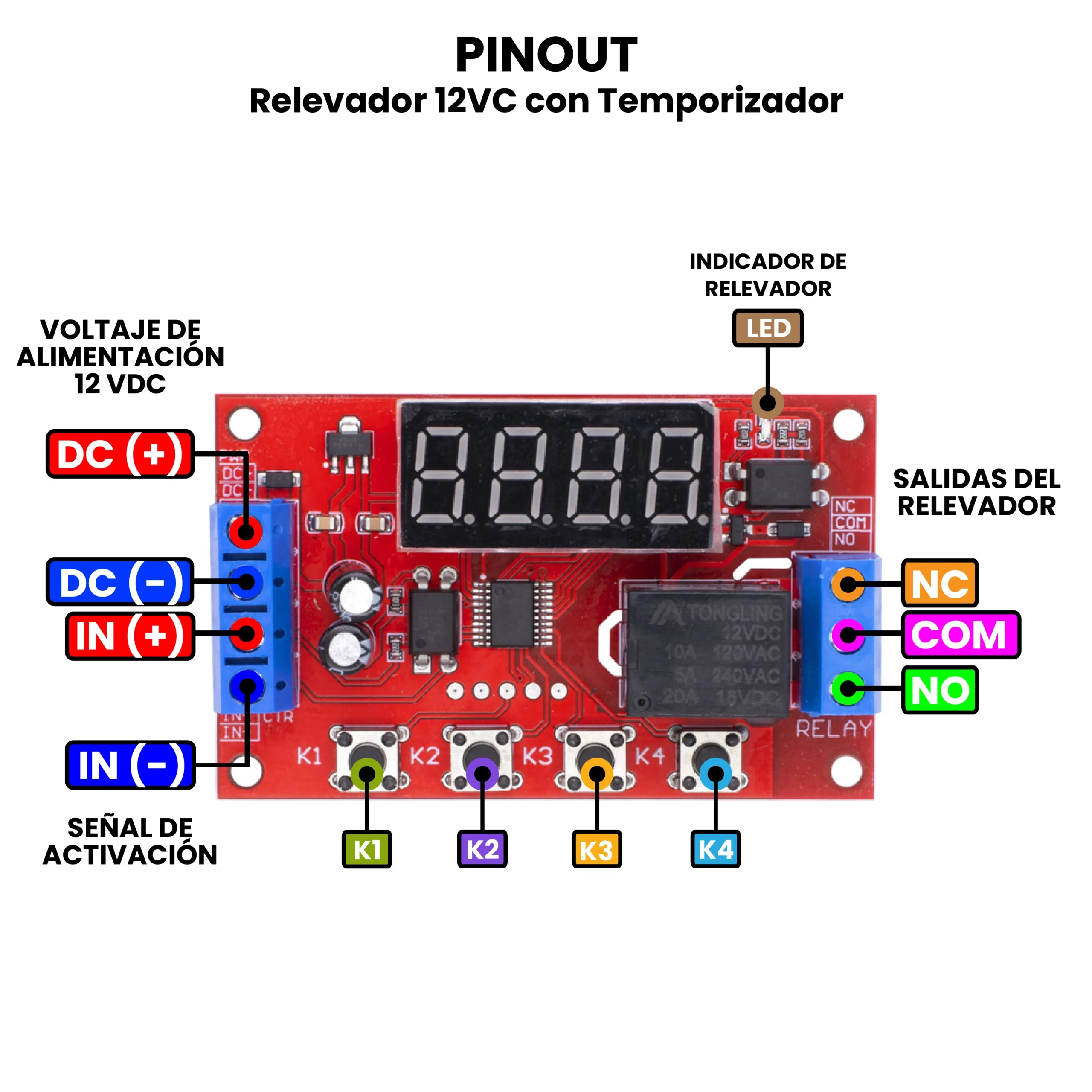

  • Relevador 12VC Temporizador

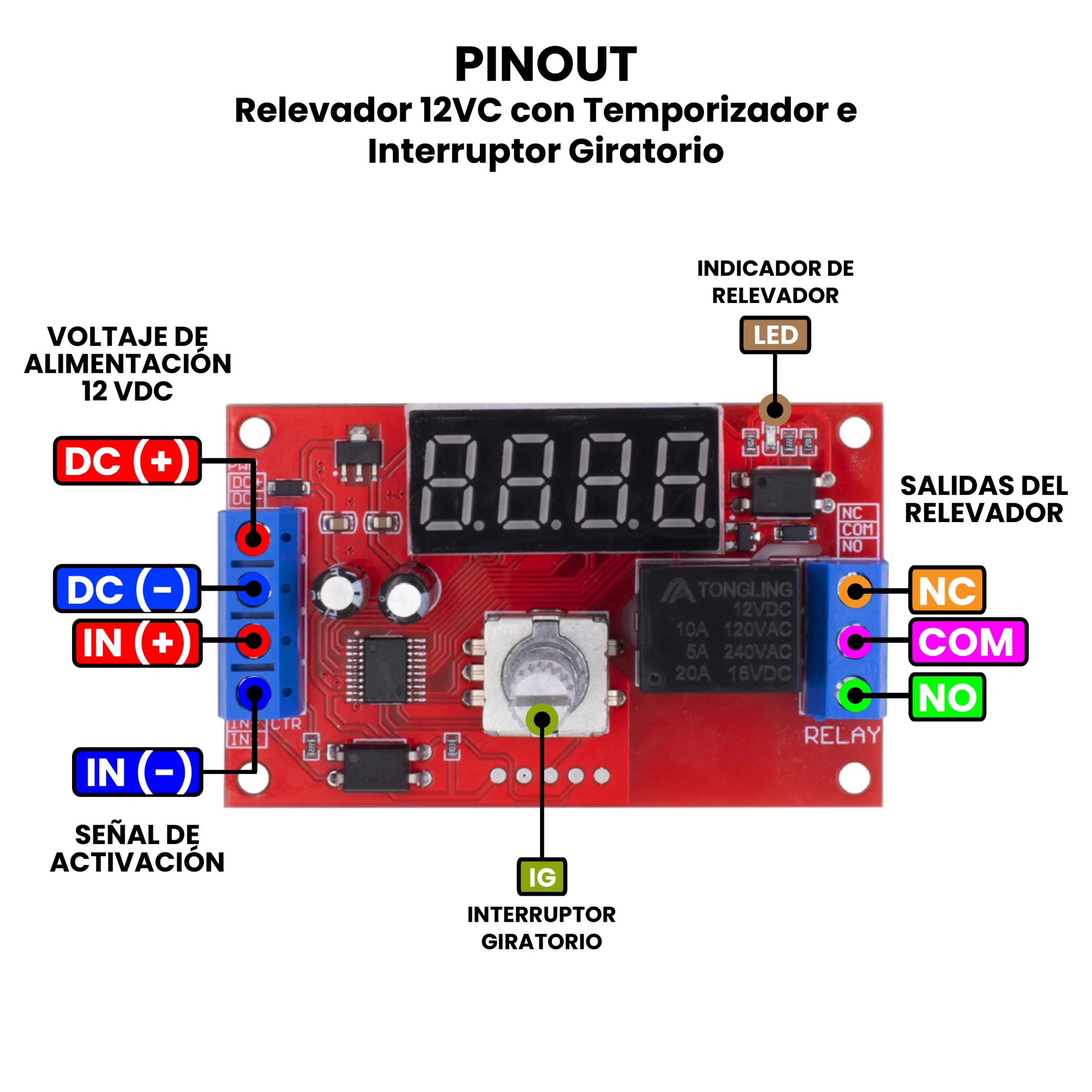

  • Relevador 12VC Temporizador con Interruptor Giratorio

• Dimensiones

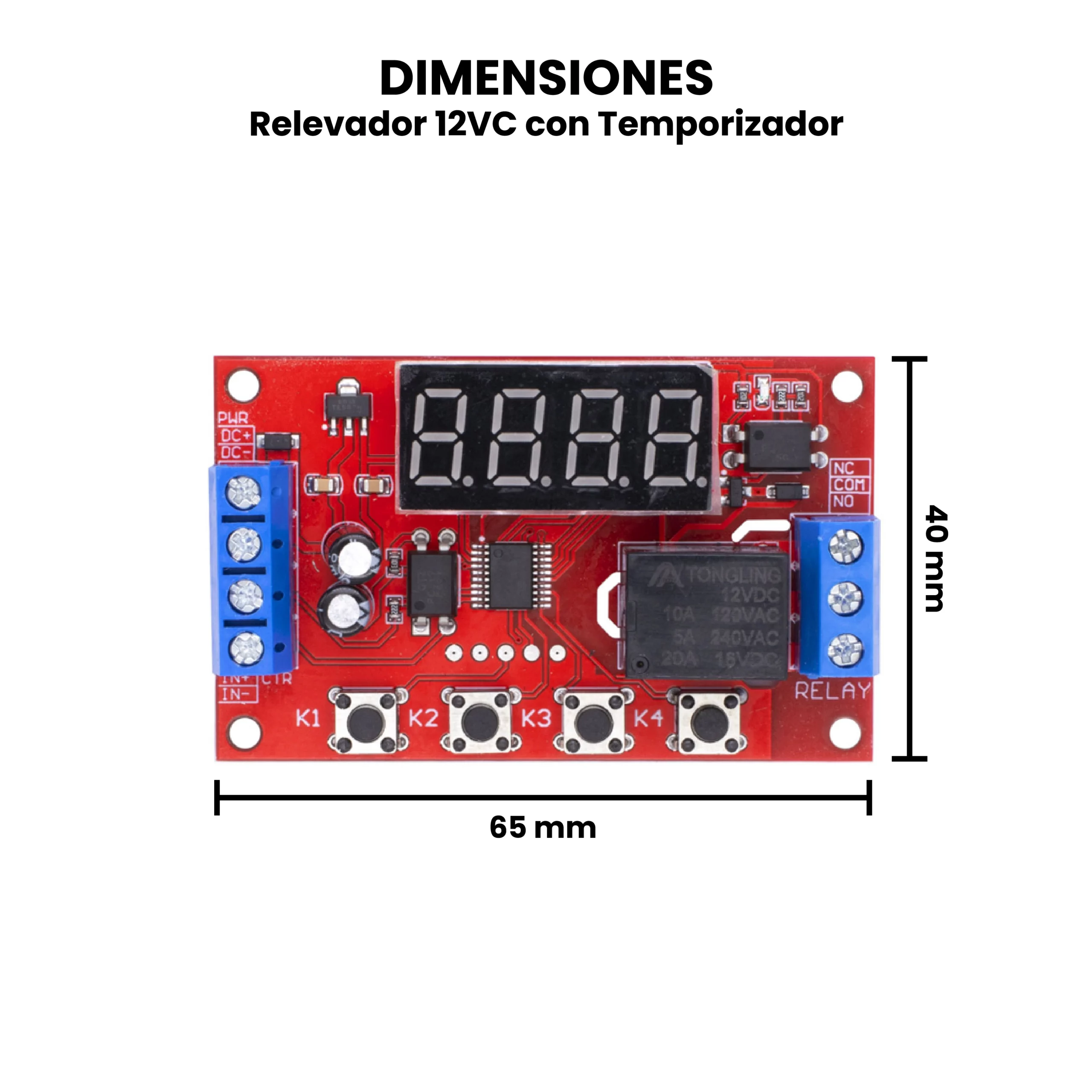

  • Relevador 12VC Temporizador

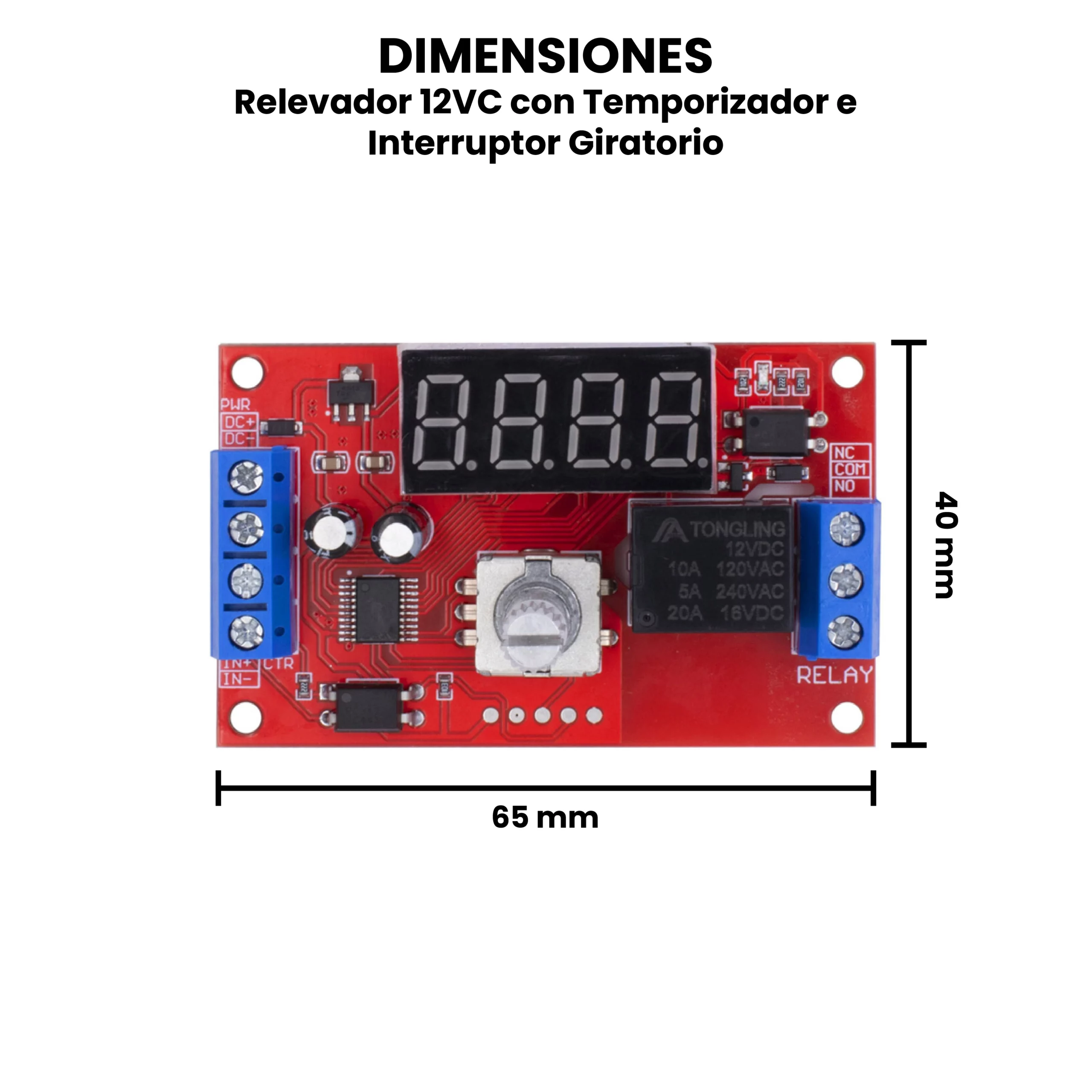

  • Relevador 12VC Temporizador con Interruptor Giratorio

• Diagramas

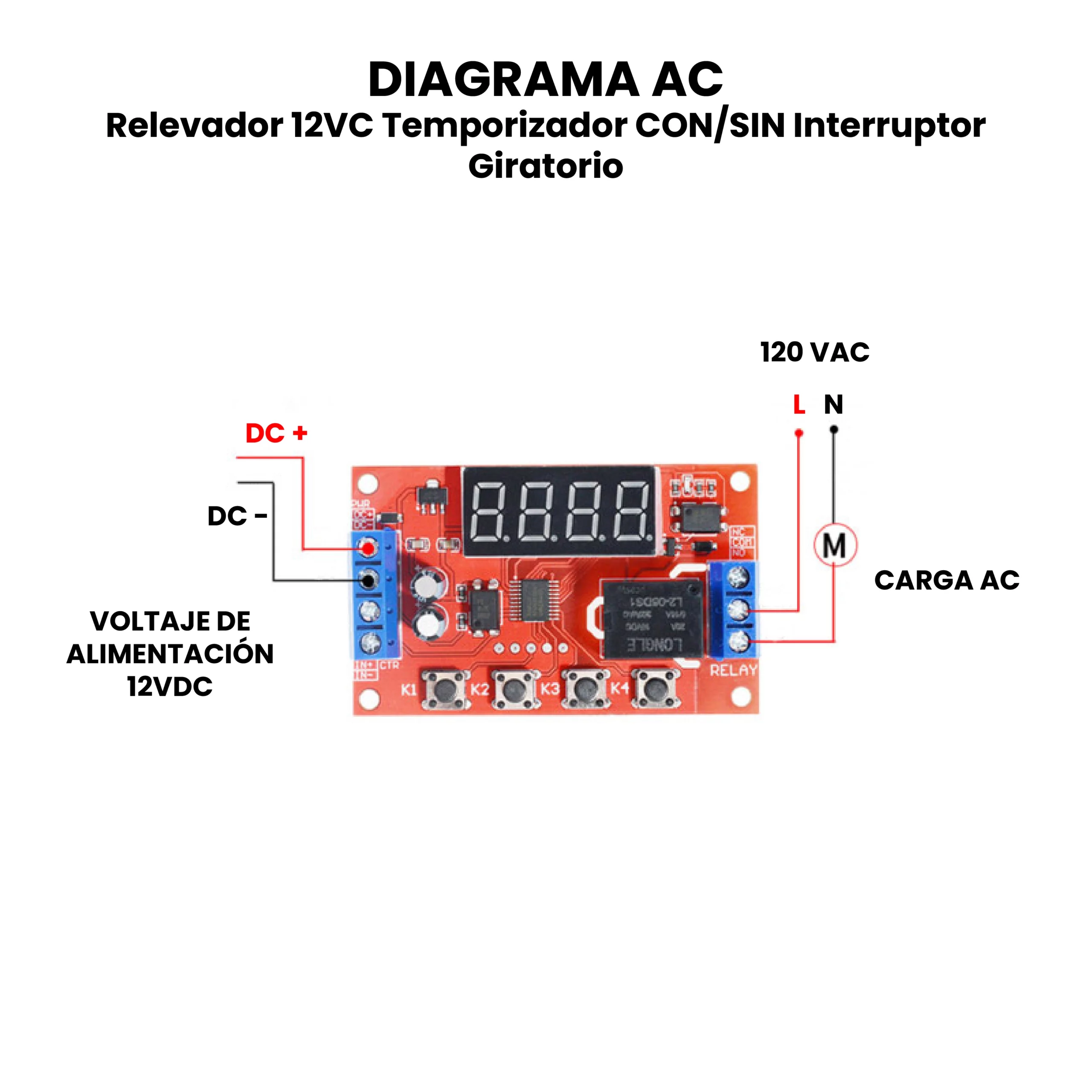

  • AC

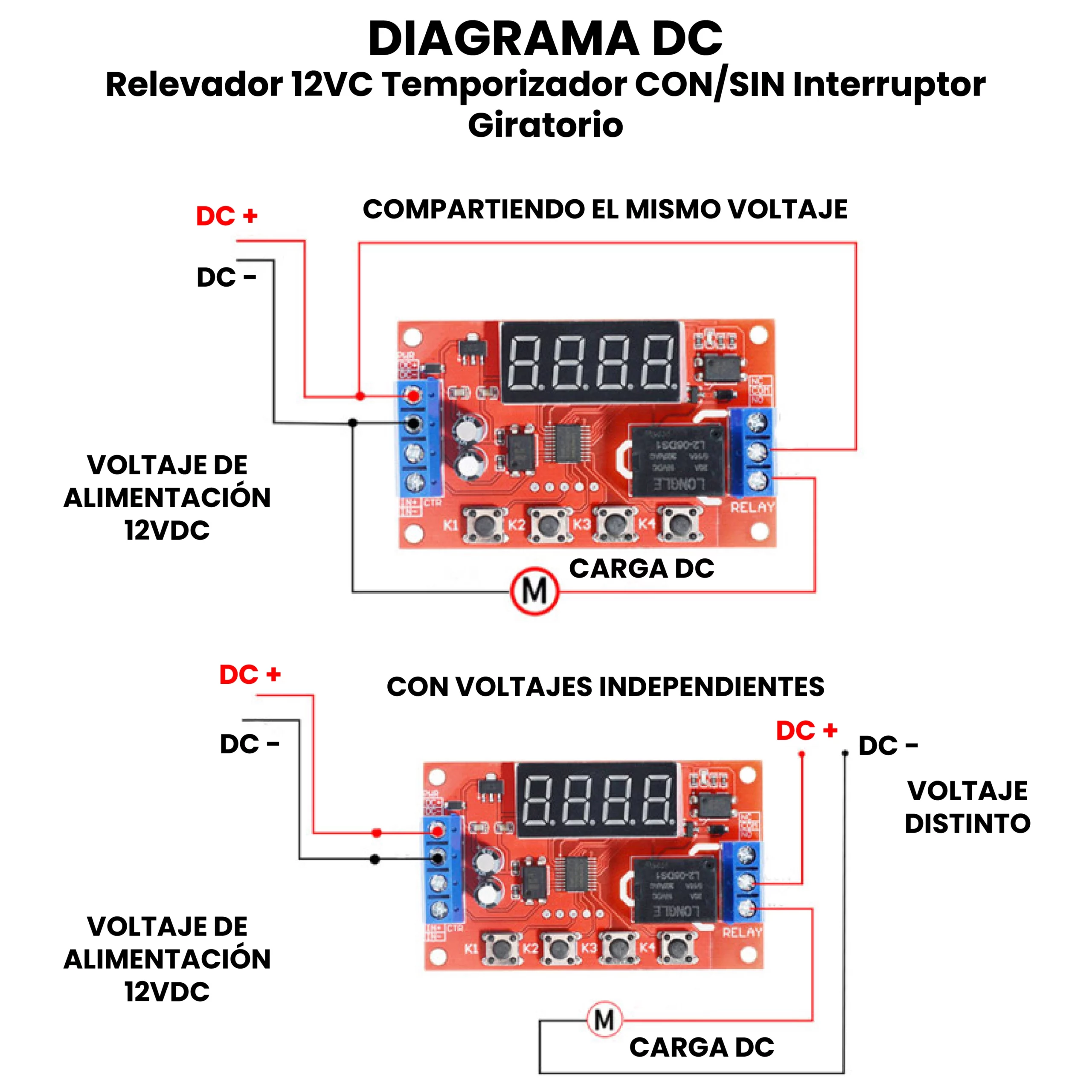

  • DC

• Manual de Funciones


TUTORIALES

• Relevadores con Temporizador CON y SIN Interruptor Giratorio 12V AR4852 / AR4853

INFORMACIÓN ADICIONAL

Modo de uso

1. Mantenga pulsada la tecla K1 durante 2s, la pantalla mostrará “P-XX”.
2. Pulse las teclas K2 y K3 para cambiar el modo de trabajo, tras seleccionar el modo de trabajo, pulse brevemente la tecla K1 para acceder al modo de ajuste del tiempo A, la pantalla mostrará “AXXX”.
3. Presione las teclas K2 y K3 para sumar o restar 1, y manténgalas pulsadas para sumar o restar rápidamente.
4. Pulse la tecla K4 para ajustar la posición del punto decimal.
5. Tras ajustar el tiempo A, pulse de nuevo la tecla K1 para ajustar el tiempo B. La pantalla mostrará “BXXX”, pulse las teclas K2 y K3 para modificar el parámetro del tiempo B, pulse brevemente las teclas K2 y K3 para sumar o restar 1, manténgalas pulsadas para sumar o restar rápidamente. Pulse la tecla K4 para ajustar la posición del punto decimal.
6. Tras ajustar el tiempo B (si el módulo tiene un parámetro de conteo de ciclos C), pulse de nuevo la tecla K1 para ajustar el conteo de ciclos C. La pantalla mostrará “CXXX”, presione las teclas K2 y K3 para modificar el parámetro de conteo, presione brevemente las teclas K2 y K3 para sumar o restar 1, y  manténgalas presionadas para sumar o restar rápidamente.
7. Finalmente, después de la configuración, presione la tecla K1 por última vez para salir del modo configuración y guardar todos los parámetros, una vez salido si presiona la tecla K4 podrá apagar o encender el display.

¿Cómo usar la perilla para la configuración?

Al presionar y retener el botón del encoder por más de 2s se entrará al modo configuración y el display parpadeará P-XX. Se debe de girar el encoder a izquierda o derecha para elegir una de las 32 funciones (P-11…P-12……..P-48).

Presiona y reten el botón del encoder por más de 2s y suelta cuando el display parpadea AXXX, para configurar los valores de tiempo A. Se debe girar el encoder a izquierda o derecha para ajustar el valor; pulsa el botón del encoder para elegir la unidad de tiempo.

Para ir cambiando de parámetro (B, C, D) presiona y mantén el botón del encoder por más de 2s. Al terminar de configurar los parámetros, el módulo queda listo para ejecutar la función.

En el modo de trabajo y espera, se puede apagar y prender el display en cualquier momento para ahorrar energía, presiona una vez el botón del encoder para apagar, presiona nuevamente para encender.
