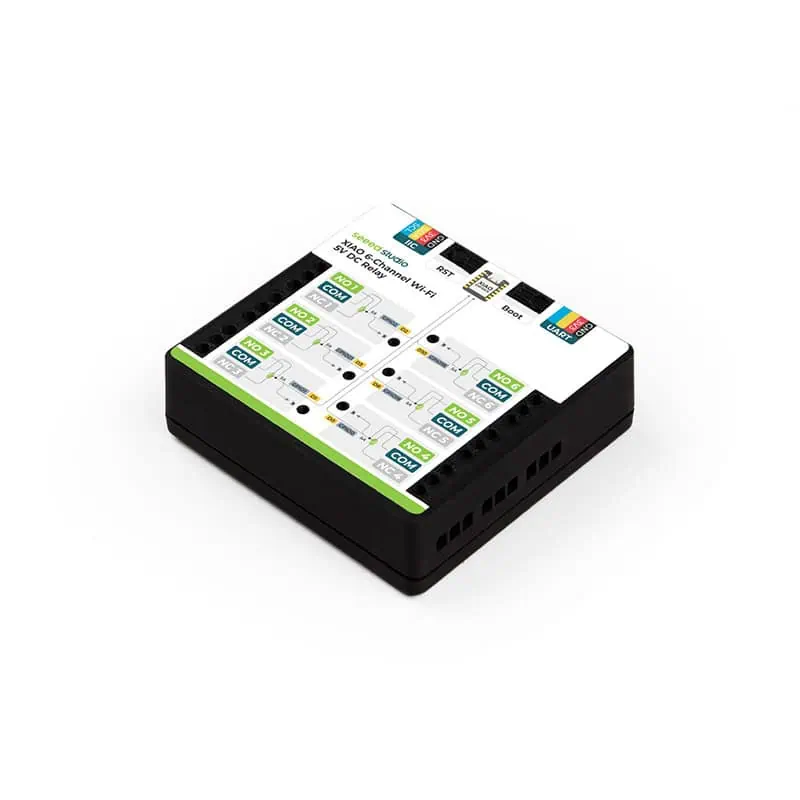

Relé XIAO Wi-Fi de 6 canales y 5 V CC

INFORMACIÓN

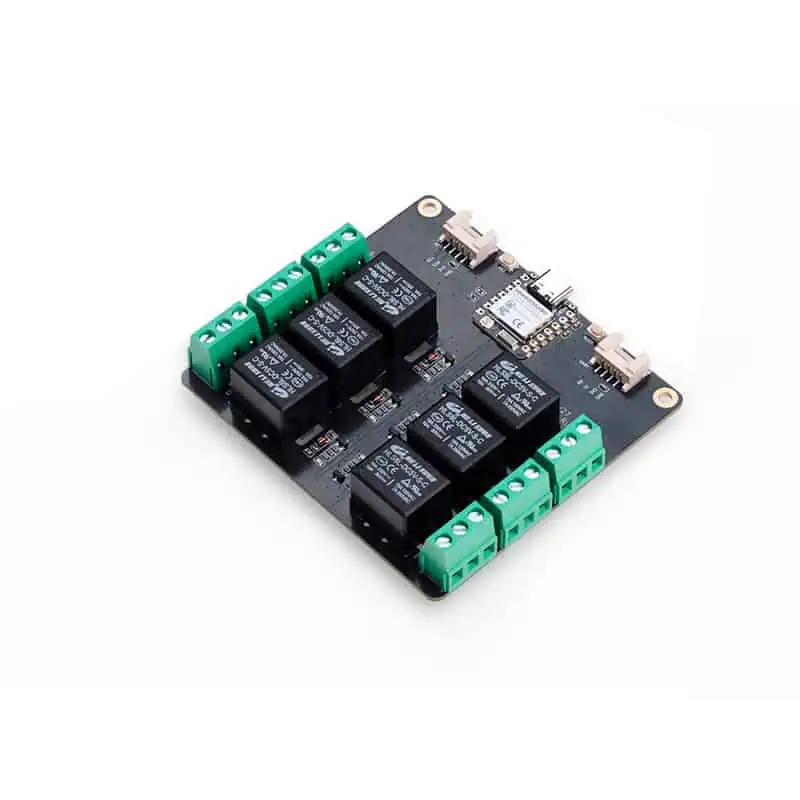

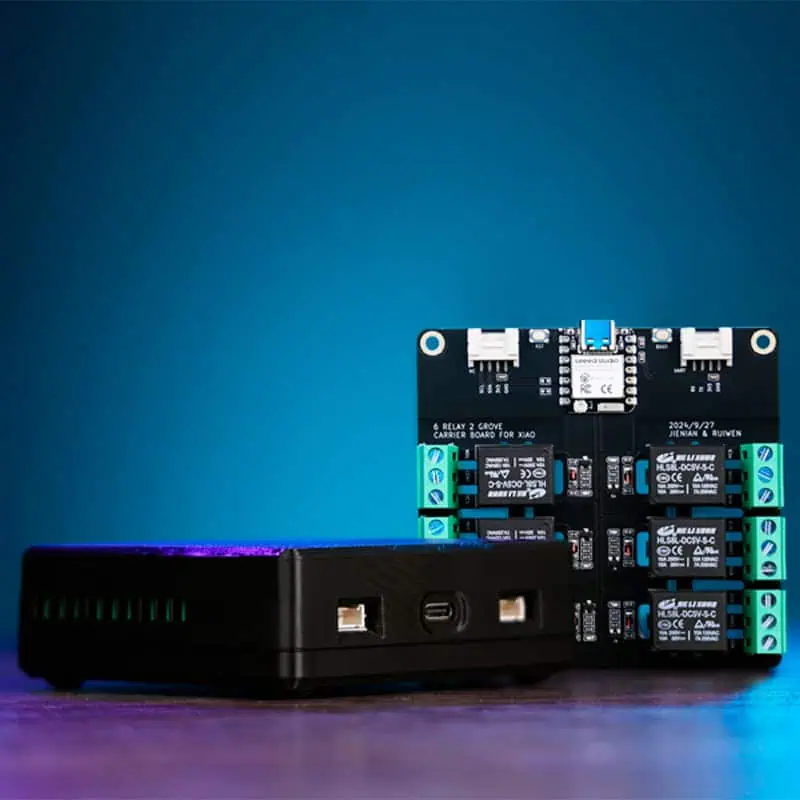

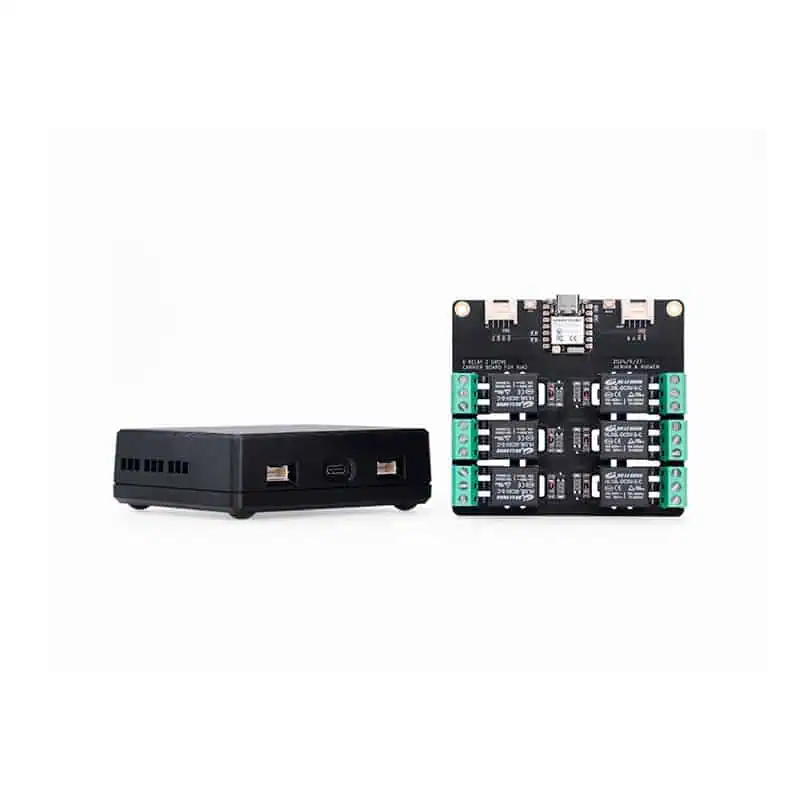

El Relé XIAO Wi-Fi de 6 canales y 5 V CC es una placa de expansión compacta y potente que integra la potencia del microcontrolador XIAO ESP32C3. Esta tarjeta permite controlar hasta 6 canales de relé de forma independiente, facilitando la conmutación de cargas de potencia en proyectos de automatización.

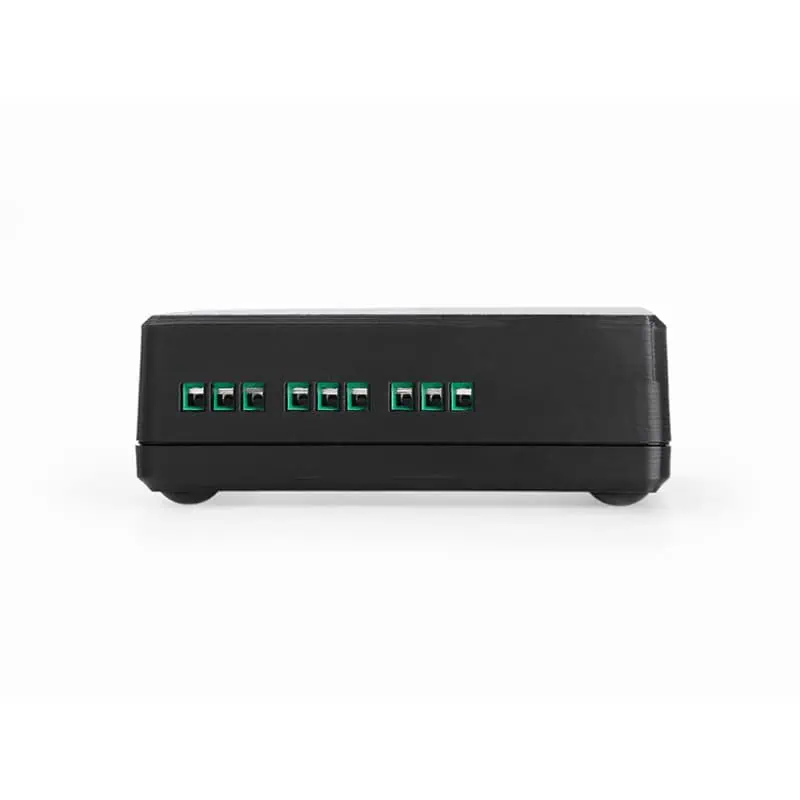

Diseñada para la eficiencia y el tamaño compacto, la placa incluye terminales de tornillo para una conexión segura de cables, indicadores LED de estado para cada canal y un puerto USB-C para programación y alimentación. Al incluir el XIAO ESP32C3, el sistema está listo para implementarse en redes IoT, permitiendo el control mediante protocolos como HTTP, MQTT o plataformas como ESPHome y Home Assistant.

Gracias a su conectividad inalámbrica robusta, es ideal para transformar dispositivos convencionales en equipos inteligentes.

• Sistemas de Riego Automatizado: Control programado de hasta 6 electroválvulas mediante Wi-Fi.

• Nodos de Home Assistant: Integración directa para controlar luces, motores de persianas o ventiladores.

• Control de Acceso: Gestión remota de cerraduras eléctricas y portones.

• Paneles de Control Industriales Pequeños: Activación secuencial de procesos mediante señales lógicas inalámbricas.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Seeed Studio
• Matrícula: 110061579
• Modelo: 6-Channel Relay with XIAO ESP32C3
• Microcontrolador Integrado: Seeed Studio XIAO ESP32C3 (RISC-V 160MHz)
• Conectividad: Wi-Fi 2.4GHz y Bluetooth 5.0
• Voltaje
  • Alimentación: 5 V CC (USB-C)
  •  Máximo de Carga: 30 V CC
• Corriente de Carga: Hasta 10 A por canal
• Canales de Salida: 6 Relés (Contactos Normalmente Abiertos)
• Aislamiento: Optoacopladores integrados para protección del MCU
• Indicadores Visuales: 6 LEDs de estado de relé

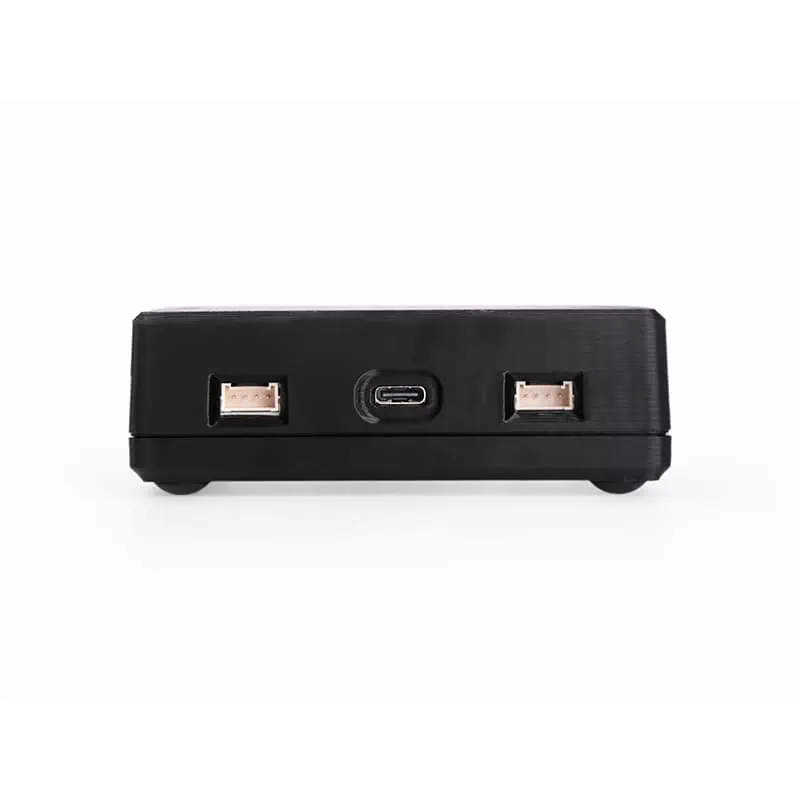

• Puertos de Programación: USB Tipo C (a través del XIAO)

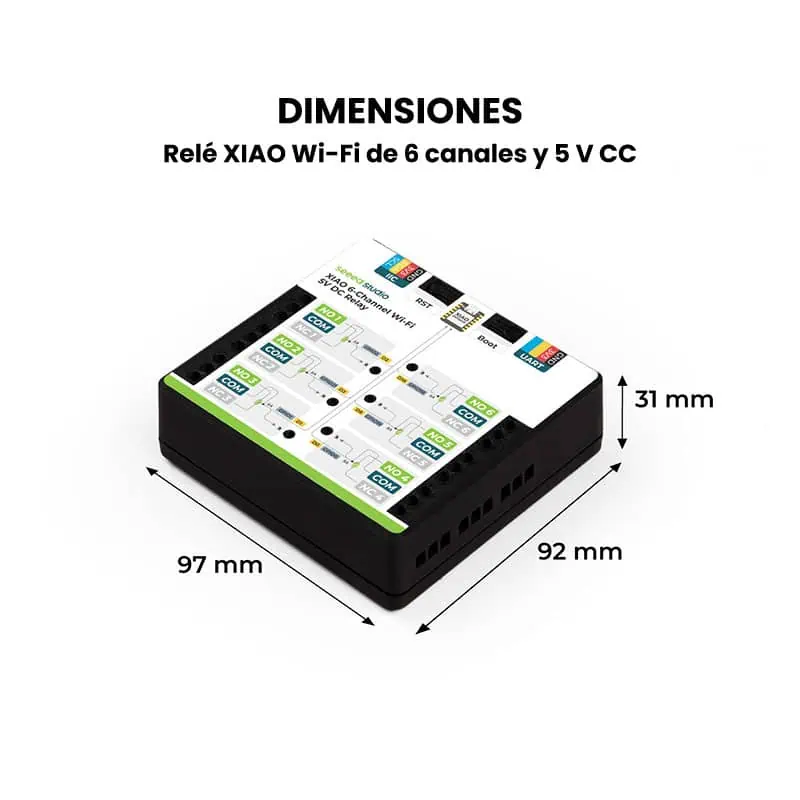

• Dimensiones: 92 x 97 x 31 mm
• Peso: 175 g

---

DOCUMENTACIÓN Y RECURSOS

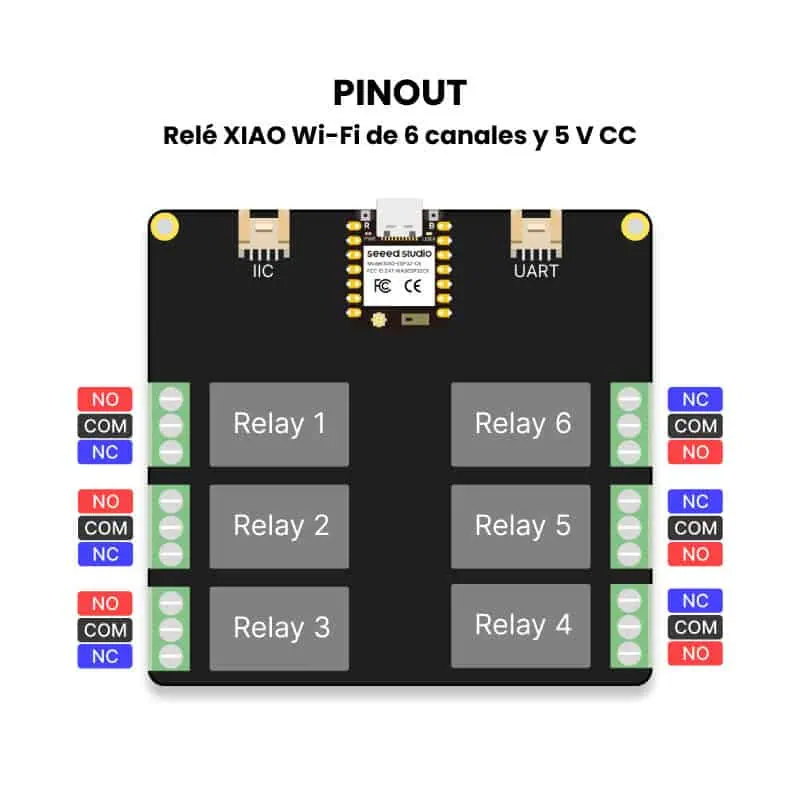

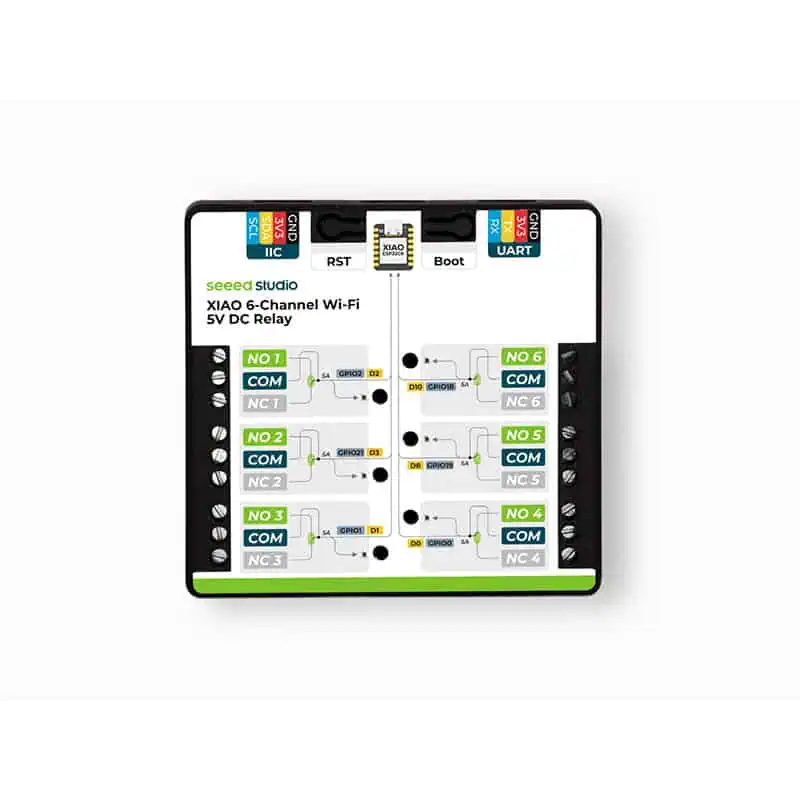

• Pinout
• Dimensiones


---

INFORMACIÓN ADICIONAL

¿Cómo conectarse a HomeAssistant?

Para conectar este producto a tu servidor Home Assistant sigue estos sencillos pasos:

1. Flashea tu dispositivo.

Descarga el firmware más reciente del módulo a través de la herramienta web de Seeed Studio.

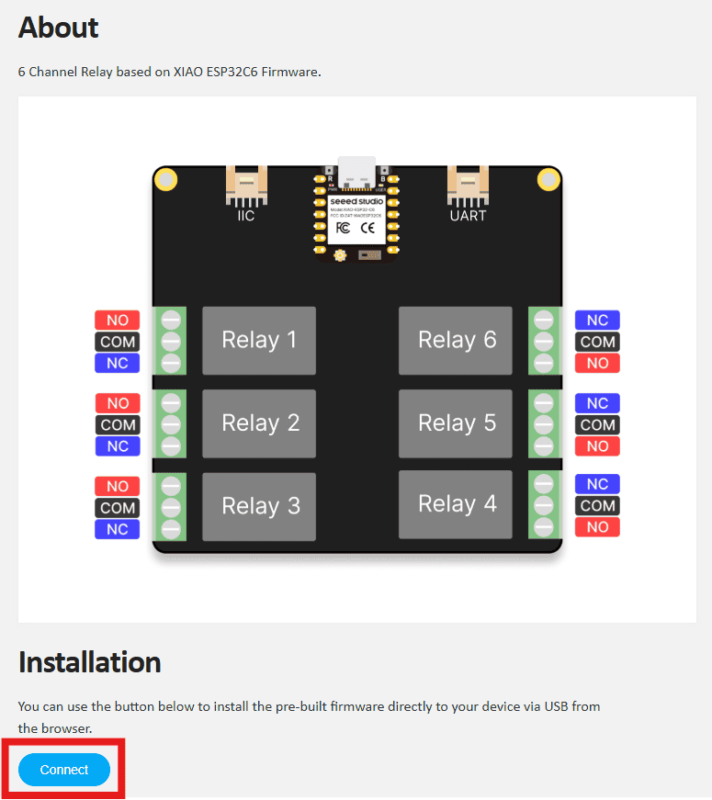

Conecta tu dispositivo y, en la parte inferior de la página, da click en Connect > [Selecciona tu dispositivo] > Conectar > install seeedstudio.6_channel_relay_for_xiao > Install.

2. Conéctate a tu red Wi-Fi.

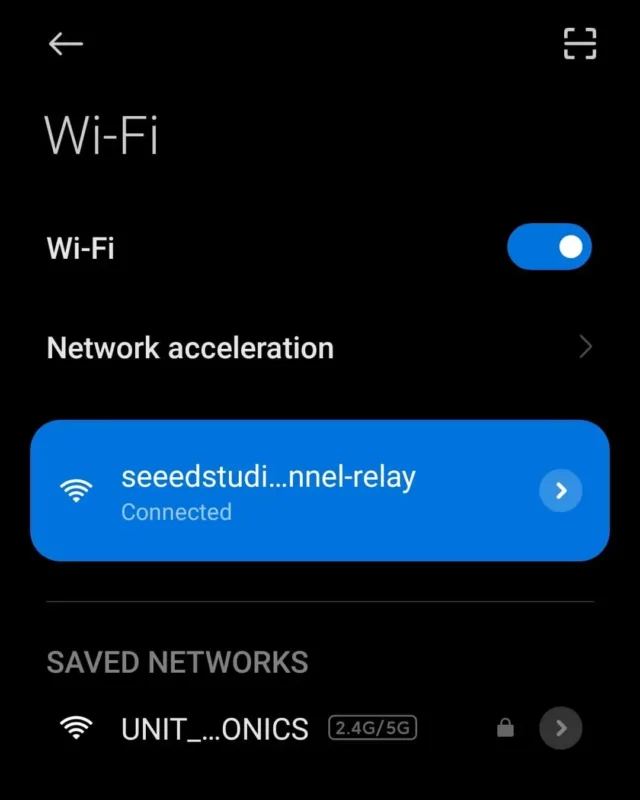

Con el firmware instalado, el microcontrolador XIAO se configurará como un Punto Acceso (AP) inalámbrico con SSID “seeedstudio-6-channel-relay”, conéctate a él.

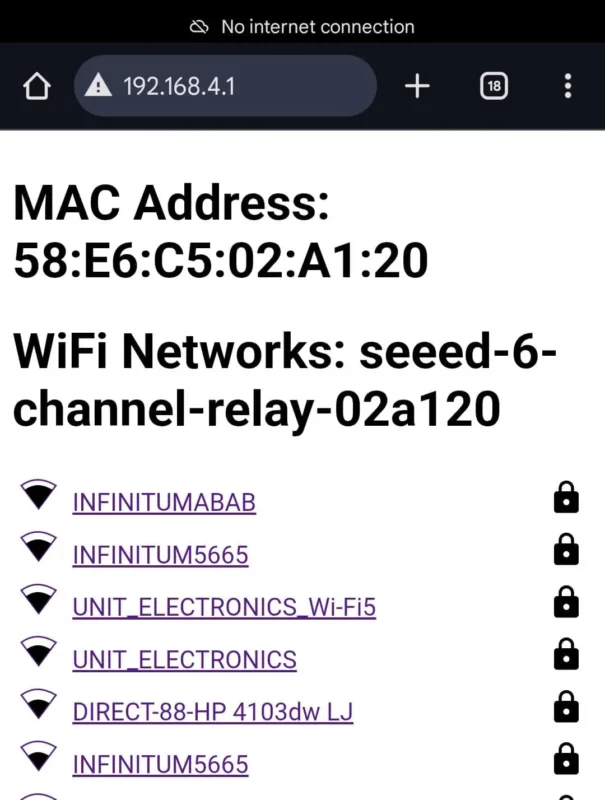

Desde un navegador web accede a la dirección http://192.168.4.1/.

E ingresa el nombre (SSID) y contraseña de tu red Wi-Fi en donde se encuentra tu servidor HomeAssistant.

3. Intégralo a HomeAssistant.

Una vez conectado a tu red, ingresa a la interfaz gráfica de HomeAssistant en http://homeassistant.local:8123.

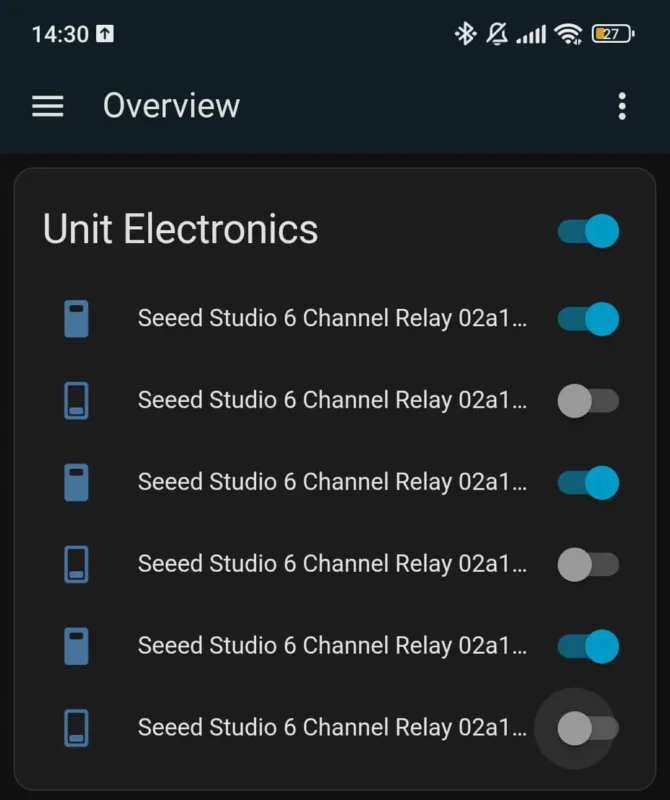

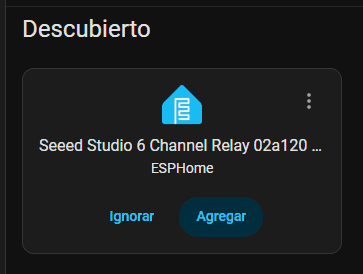

Dirígete a  Configuración -> Dispositivos y servicios y encontrarás el dispositivo Seeed Studio 6 Channel Relay listo para integrarse.

Y listo, tendrás el control de tu Relé XIAO incluido en tu hogar inteligente.

Recomendaciones de uso.

1. Alimentación de Carga: Recuerda que los relés actúan como interruptores mecánicos; no suministran voltaje por sí mismos en las terminales de salida. Debe cablear la fase de su carga a través del relé.
2. Corriente de Arranque: Si controla motores o cargas inductivas, asegúrese de que el pico de corriente no exceda los 10 A para evitar soldar los contactos internos del relé.
3. Programación: Al programar en Arduino IDE, seleccione la placa “Seeed XIAO ESP32C3”. Los pines de control de los relés están mapeados a los GPIOs específicos del XIAO detallados en la Wiki oficial.
4. Uso de Antena: Para maximizar el alcance del Wi-Fi, asegúrese de que la antena del XIAO ESP32C3 esté correctamente conectada y no esté bloqueada por gabinetes metálicos.

---
