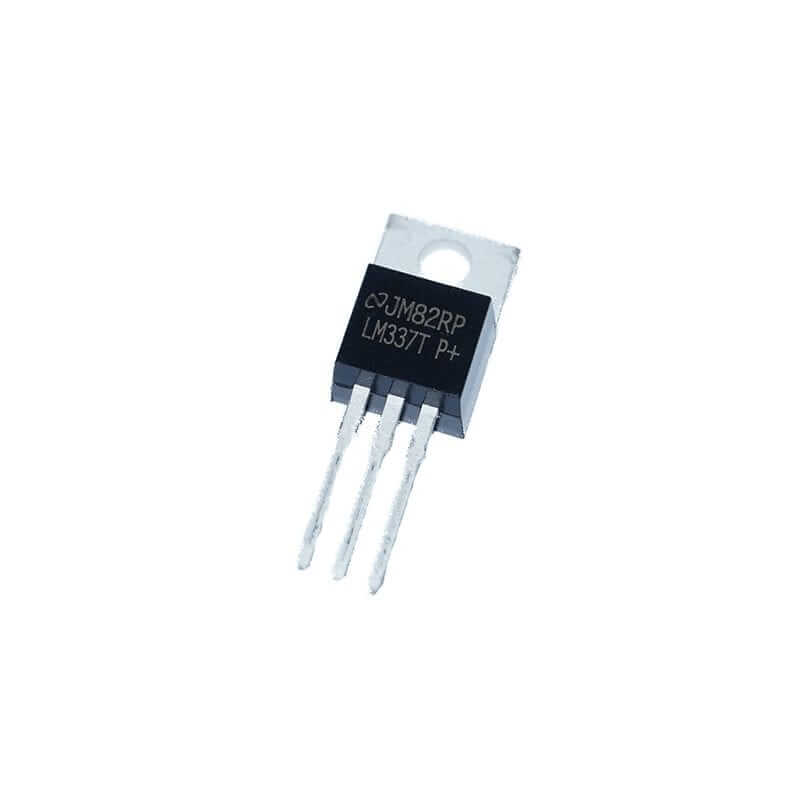

LM337 Regulador de voltaje negativo ajustable

LM337 Regulador de Voltaje Negativo Ajustable

$ 15.00

378 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.74
100 piezas	$ 11.16
200 piezas	$ 8.94

SKU: AR1227 Categoría: REGULADORES Etiquetas: 1.5A, 337, AR1227, LM337, regulador, Regulador variable, to-220, voltaje negativo

INFORMACIÓN

¿Qué es el regulador LM337?

El LM337 es un regulador ajustable de voltaje negativo de 3 terminales, es capaz de suministrar 1.5 A en un rango de voltaje de salida de -1.2 V a -37 V.

¿Para qué regulador LM337?

El uso del LM337 es un regulador de voltaje muy sencillo de usar y llevarlo a la práctica, se implementa principalmente para el diseño de fuente variables de voltaje negativas. Esto para que se puede poner a funcionar algunos componentes que requieren esas características.

Si requieres ver más reguladores puedes dar click aquí.

ESPECIFICACIONES Y CARACTERISTICAS:

Empaquetado: TO-220
Matricula: LM317
Voltaje de entrada: -3 VCC a -40 VCC
Voltaje de salida: -1.2 VCC a -37 VCC
Corriente de salida: 1.5 A
Número de salidas: 3
Temperatura de operación: 0 ° C a + 125 °C
Temperatura de almacenamiento: – 65 ° C a +150 ° C
Peso: 1.75 g
Estilo de montaje: Through Hole

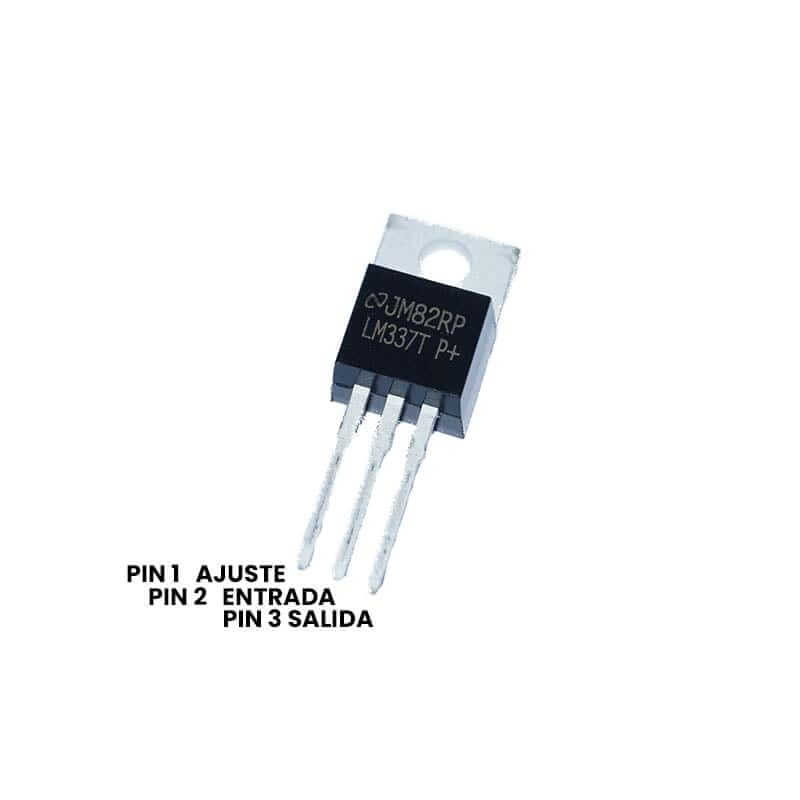

Pines:

Entrada (IN)
Salida (OUT)
Ajuste (ADJ)

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL.

Para hacer uso de este regulador se requieren algunas consideraciones al momento de su diseño.

El voltaje que entra al regulador debe ser más bajo que el voltaje de salida de la fuente. Ejemplo si se desea hacer una fuente regulada de 0 VCC a -9 VCC, se requiere un transformador de 12V.
Para conseguir una variación de voltaje a la salida, se requieren dos resistencias externas (siendo una de ellas variable). Para esto se aplica la siguiente fórmula:

VOUT = – 1.25 (1+ R2/R1)

El LM337 también cuenta con algunas protecciones:
Protección térmica: Se activa cuando la temperatura es demasiado alta.
Protección de corriente: Se activa cuando la corriente que está suministrando es más de la que está diseñado
Todas las protecciones de sobrecarga permanecen funcionales aun cuando la terminal del ajuste esté desconectada.
Cuando se conecte el regulador se debe colocar un disipador de calor para que su tiempo de vida útil sea mayor.
