INFORMACIÓN

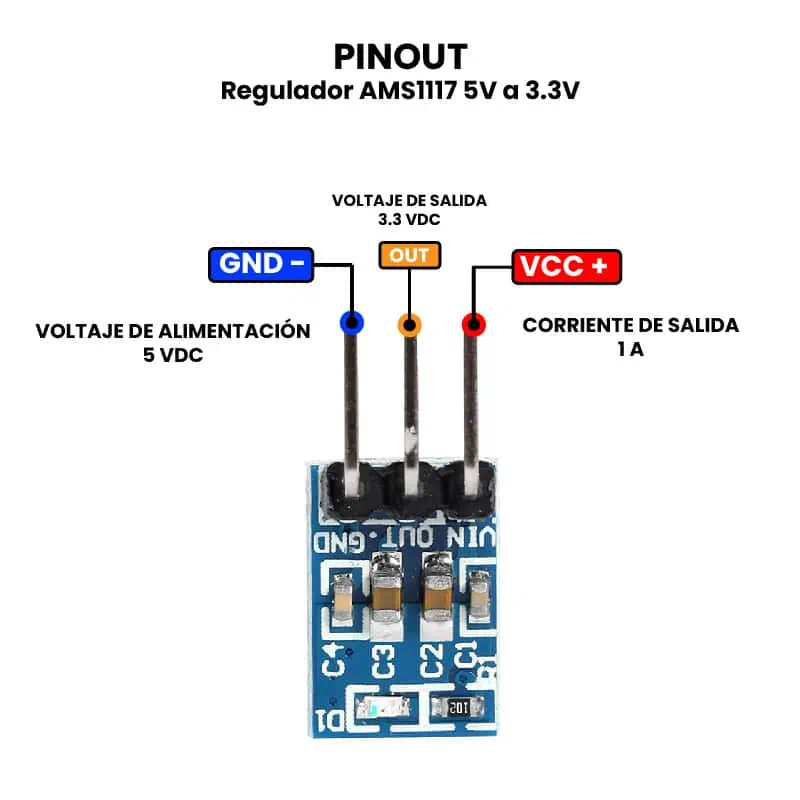

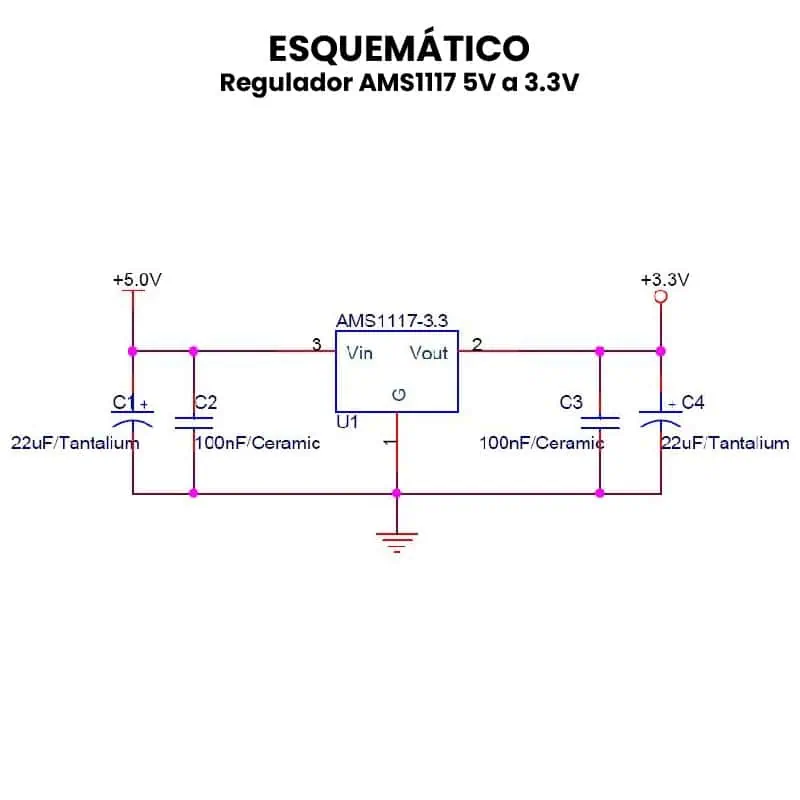

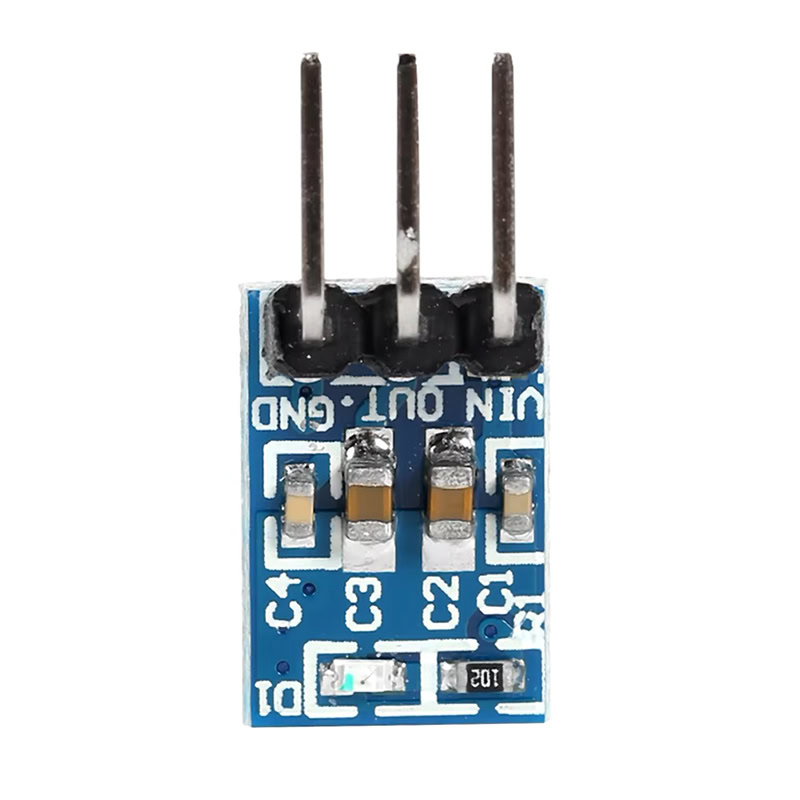

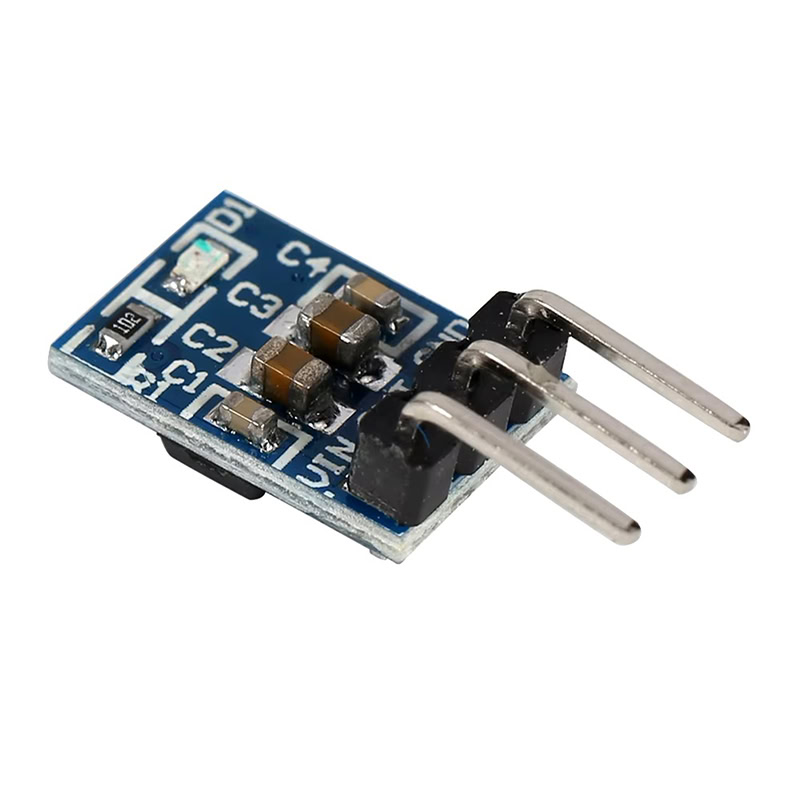

El AMS1117 5V a 3.3V es un regulador de voltaje lineal en formato módulo que convierte una tensión de entrada de hasta 4.5–12 V (típicamente 5 V) a una salida estable de 3.3 V, necesaria para alimentar circuitos lógicos y módulos que funcionan a bajo voltaje. Este regulador funciona disipando la energía excedente en forma de calor para mantener una salida constante, y en el caso de este módulo, integra condensadores de filtrado que estabilizan la señal, evitando picos o caídas que puedan dañar componentes sensibles. Su diseño de tres pines (VCC, GND y 3.3 V OUT) facilita la conexión directa en protoboard o proyectos electrónicos, proporcionando una fuente de 3.3 V confiable a partir de un suministro de 5 V común en muchos sistemas electrónicos.
En cuanto a usos y aplicaciones, el AMS1117 5V a 3.3V se emplea para alimentar sensores, módulos de comunicación, memorias y microcontroladores que requieren 3.3 V, como el ESP8266, ESP32, NRF24L01, lectores de tarjetas SD, módulos Bluetooth HC-05/HC-06 y sensores de bajo voltaje. Es compatible con tarjetas de desarrollo como Arduino Uno, Mega, Nano, Leonardo, ESP32, NodeMCU y Raspberry Pi (en periféricos externos), sirviendo como intermediario para adaptar la tensión de alimentación de periféricos delicados. Gracias a su tamaño compacto y facilidad de uso, es ideal para prototipos, proyectos IoT y sistemas embebidos donde la conversión de 5 V a 3.3 V es necesaria.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltajes:
- De Entrada: 5 VDC.
- De Salida: 3.3 VDC.
- Corrientes:
- De Operación: 800 mAh.
- De Salida: 1 A.
- Regulación:
- De Línea: 0.2% Máx.
- De Carga: 0.4% Máx.
- Reemplazo directo de la versión LM1117 3.3 V.

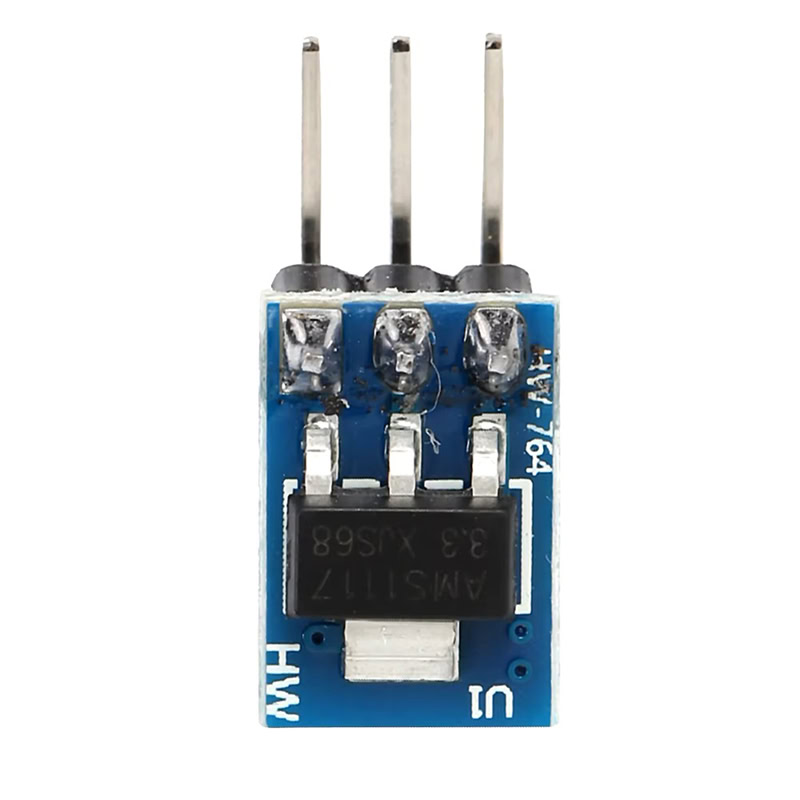

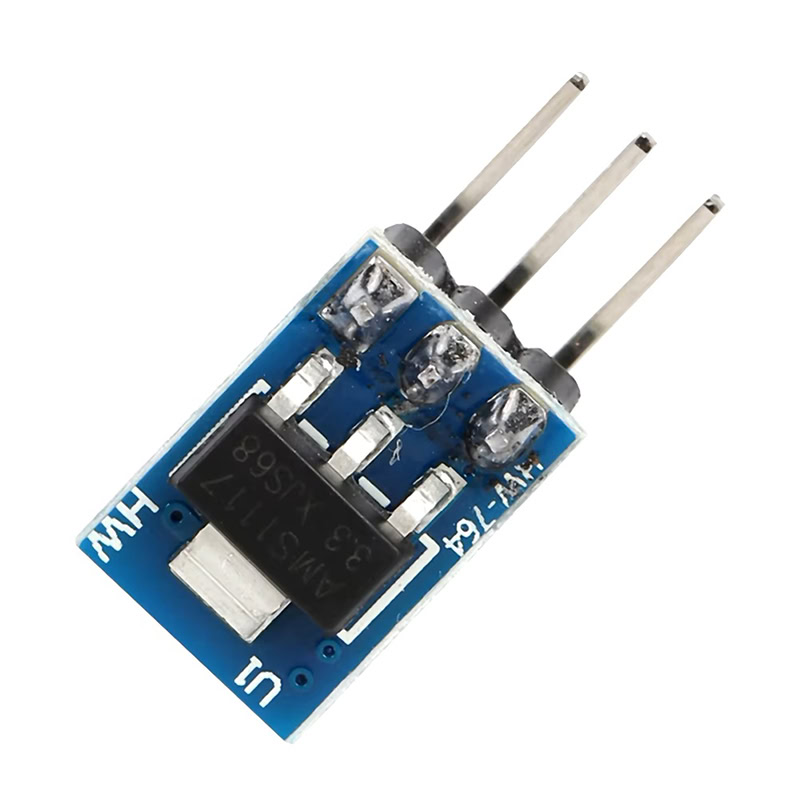

- Paquete: SOT-223.

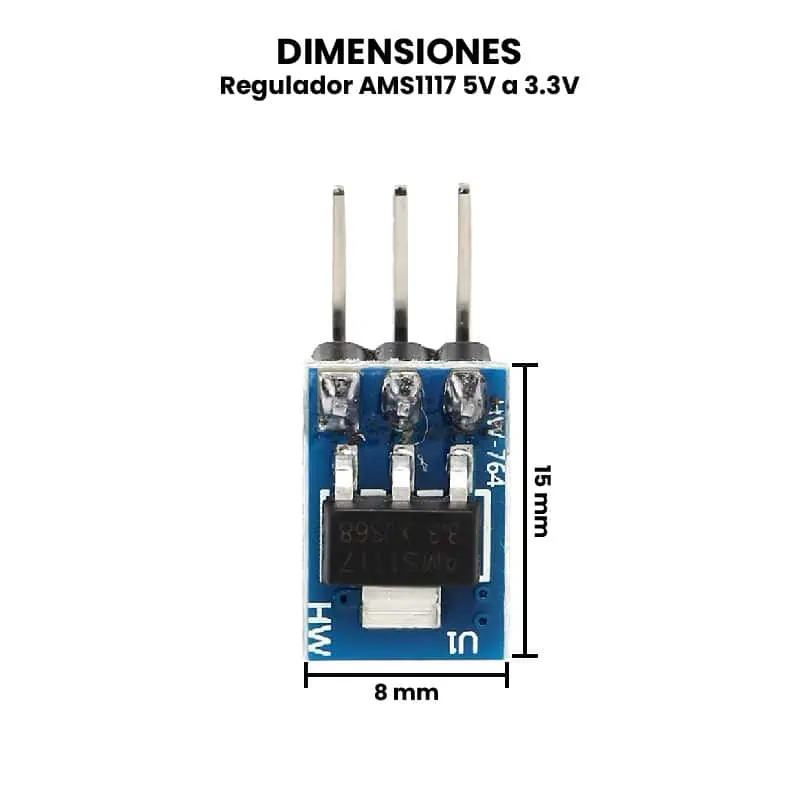

- Dimensiones: 15 mm x 8 mm x 4 mm.
- Peso: 0.7 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo se puede probar el Regulador AMS1117 5V a 3.3V?
Materiales Necesarios:
- Regulador AMS1117-3.3 (versión fija de 3.3V).
- Fuente de 5V estable (p. ej. fuente de laboratorio regulable o un USB con limitador de corriente).
- Multímetro digital (para medir voltaje y corriente).
- Capacitores recomendados:
- 10µF en el entrada (cerca de Vin) – low-ESR preferible (tántalo o buen electrolítico).
- 10µF en la salida (cerca de Vout).
- Opcional: 0.1µF cerámico en entrada o salida para filtrar transitorios.
- Carga: resistor de prueba, por ejemplo 100Ω a 150Ω (para 3.3V eso genera ~22–33mA, una carga segura).
- Protoboard o soldadura, cables, pinzas, etc.
Consejo previo: ajusta la fuente de 5V con un límite de corriente razonable (ej. 200–300mA) para evitar daño si hay cortocircuitos accidentales.
Montaje Básico SIN Carga.
- Conecta el GND de la fuente a la pata GND del AMS1117.
- Conecta el Vin (5V) de la fuente al tab del regulador.
- Coloca el capacitor de 10µF entre Vin y GND, lo más cerca posible del regulador.
- Coloca el capacitor de 10µF entre Vout y GND, también lo más próximo posible.
- Enciende la fuente y ajusta a 5.0V. Verifica con el multímetro que en la entrada realmente hay 5V.
- Mide con el multímetro el voltaje entre Vout y GND: deberías leer aproximadamente 3.3V (sin carga).
Prueba CON Carga.
- Conecta el resistor de carga (p. ej. 100Ω) entre Vout y GND.
- Esto simula una corriente de ~33mA:
- Mide de nuevo el voltaje en Vout: debe seguir rondando 3.3V con poca variación.
- Si tienes forma de medir corriente, mide la corriente de salida para confirmar que es la esperada.
- Observa la temperatura del regulador: con esa carga leve no debe calentarse mucho. Para cargas mayores (p. ej. 300–500mA) ten en cuenta la disipación:
