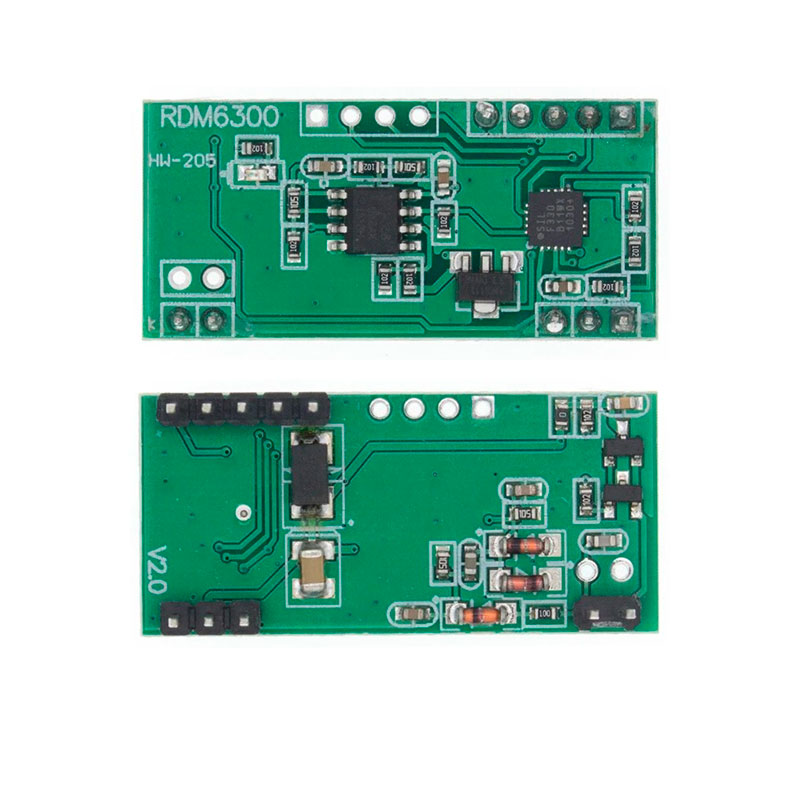

RDM6300 Modulo lector RFID 125Khz

INFORMACIÓN

El módulo lector RFID RDM6300 es un dispositivo utilizado para la lectura de tarjetas o etiquetas de identificación por radiofrecuencia (RFID) que operan a una frecuencia de 125 kHz. Los sistemas RFID permiten la identificación sin contacto a través de ondas de radio y se utilizan en una variedad de aplicaciones para el control de acceso, automatización, seguimiento de inventario y otras aplicaciones que requieren identificación o autenticación de objetos o personas.

El módulo lector RFID RDM6300 es compatible con tarjetas  RFID estándar de 125 kHz,  utiliza una interfaz de comunicación estándar, como UART (Universal Asynchronous Receiver-Transmitter), para transmitir datos al microcontrolador o al dispositivo host.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Frecuencia: 125 kHz
• Voltaje de alimentación: 5V (±5%)
• Corriente: 50mA
• Rango de recepción: 20 a 50 mm (dependiendo la tarjeta , la antena y el entorno)
• Temperatura de operación: -10 °C a 70°C
• Humedad relativa máxima: 0 a 95 %
• Dimensiones
  • PCB:  38.38 mm x 18.10 mm

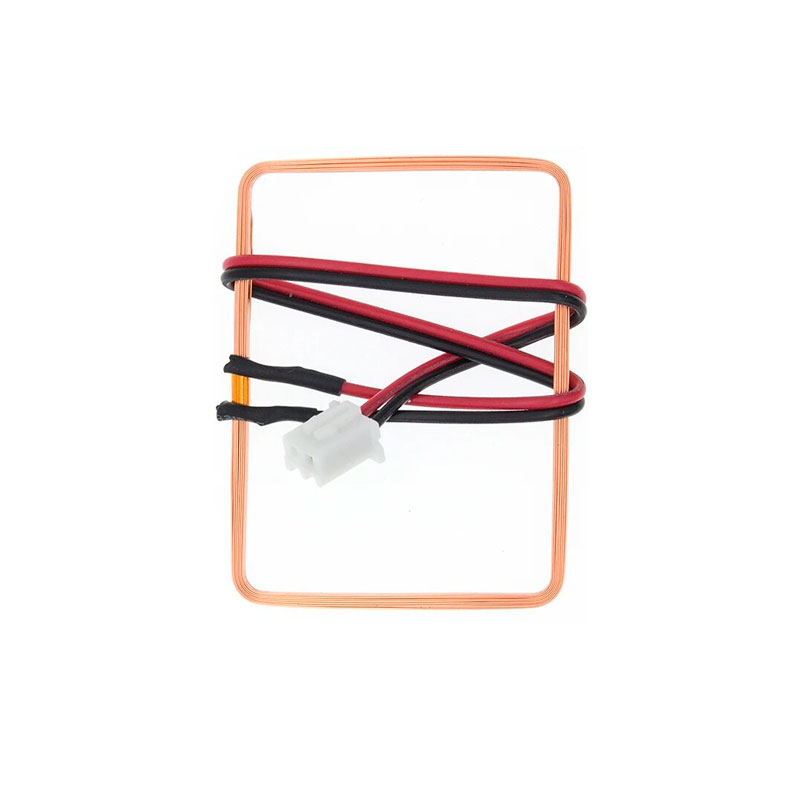

  • Antena: 35.2 mm x 46 mm
• Peso: 7.3 g

DOCUMENTACIÓN Y RECURSOS

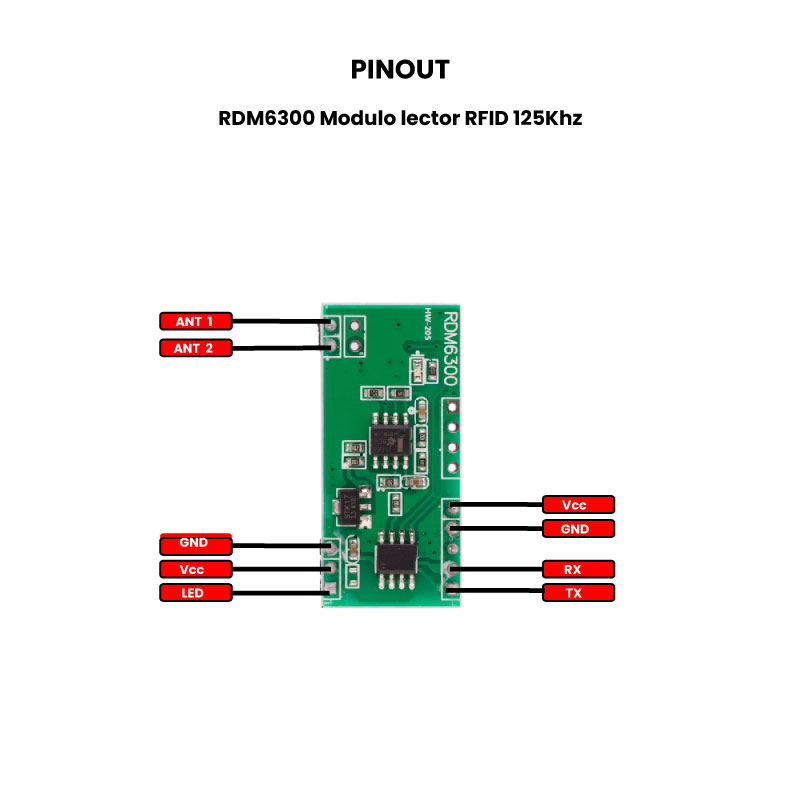

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

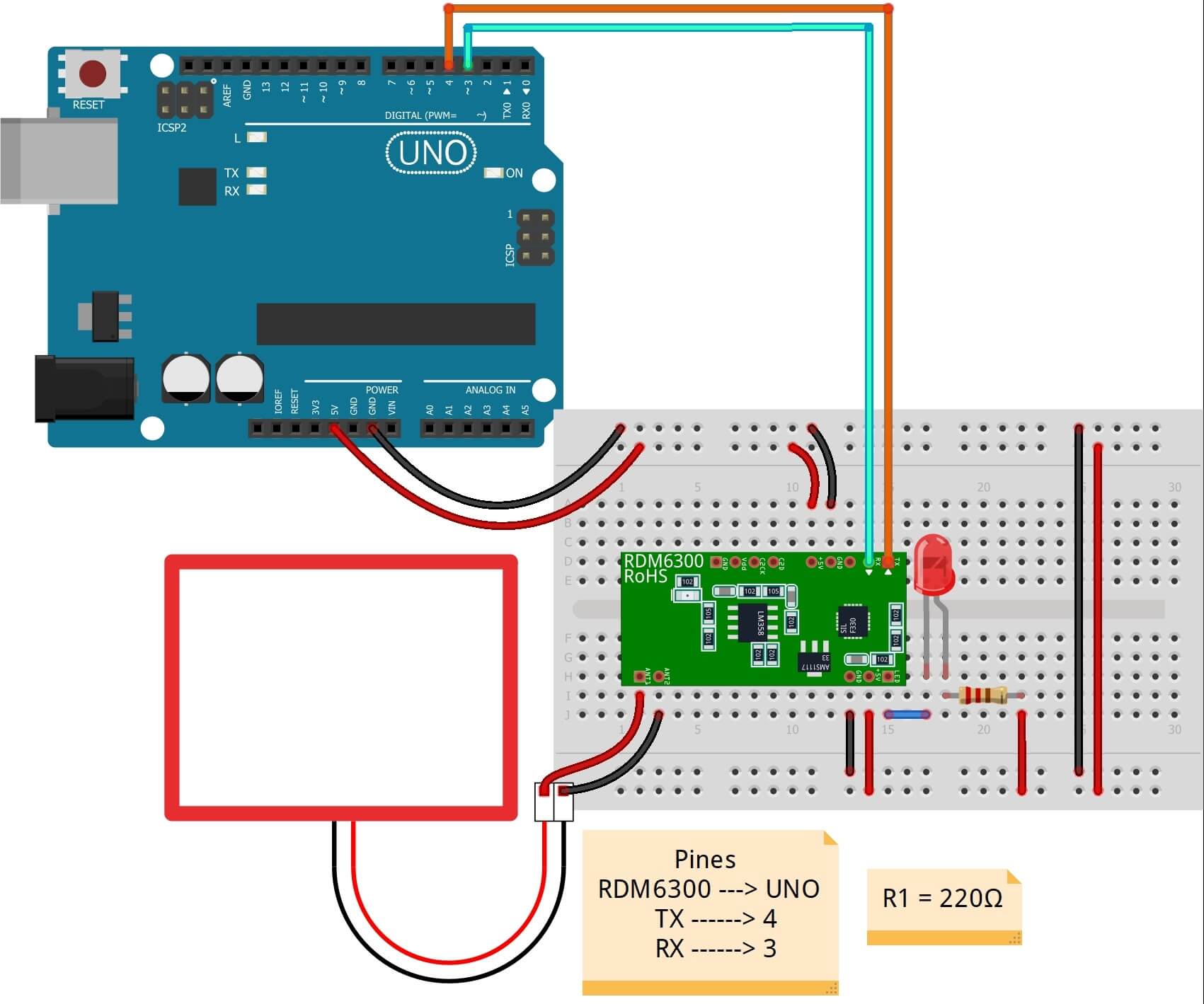

Circuito básico de prueba del RDM6300

Este código  lee los datos que llegan desde el módulo RDM6300 a través de la comunicación serial y los muestra en el monitor serial de Arduino.

Código

#include <SoftwareSerial.h>

// Definir los pines para la comunicación serial software
#define RX_PIN 4  // RX del RDM6300 conectado al pin 4 de Arduino
#define TX_PIN 3  // TX del RDM6300 conectado al pin 3 de Arduino

SoftwareSerial rfidSerial(RX_PIN, TX_PIN); // RX, TX

void setup() {
  // Iniciar la comunicación serial con el monitor serie
  Serial.begin(9600);

  // Iniciar la comunicación serial con el módulo RDM6300
  rfidSerial.begin(9600);

  Serial.println("Iniciando lector RFID RDM6300...");
}

void loop() {
  // Verificar si hay datos disponibles en el puerto serial del RDM6300
  if (rfidSerial.available() >= 14) { // El RDM6300 envía 14 bytes por cada tag leído
    // Leer los datos del tag
    byte tagData[14];
    for (int i = 0; i < 14; i++) {
      tagData[i] = rfidSerial.read();
    }

    // Mostrar el ID del tag en el monitor serie
    Serial.print("Tag ID: ");
    for (int i = 5; i < 11; i++) { // Los bytes 5 a 10 contienen el ID del tag
      Serial.print(tagData[i], HEX);
    }
    Serial.println();
  }
}
