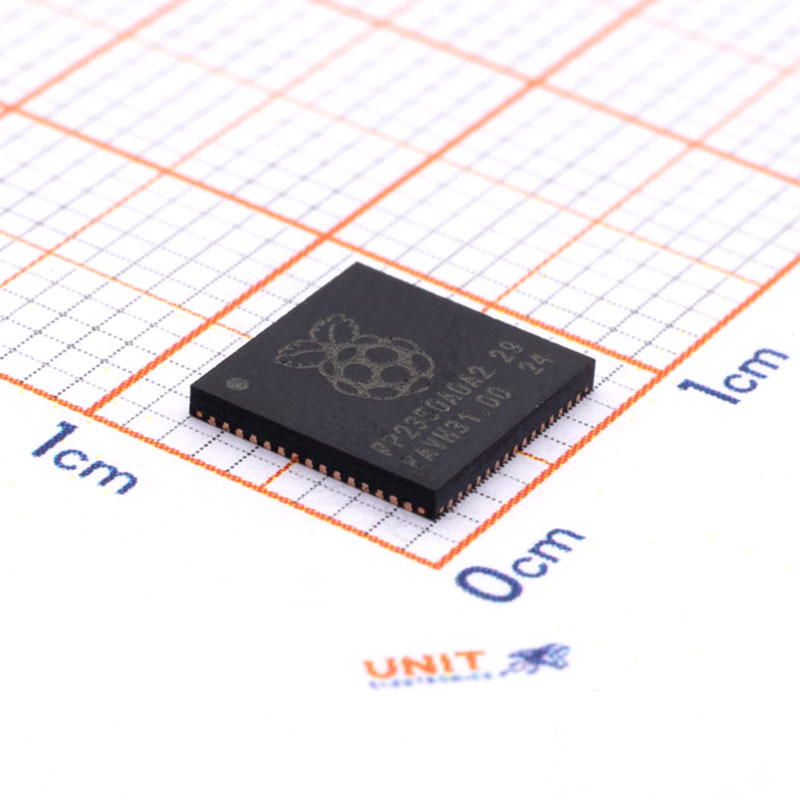

Raspberry Pi RP2350A SMD QFN-60-EP(7×7)

INFORMACIÓN

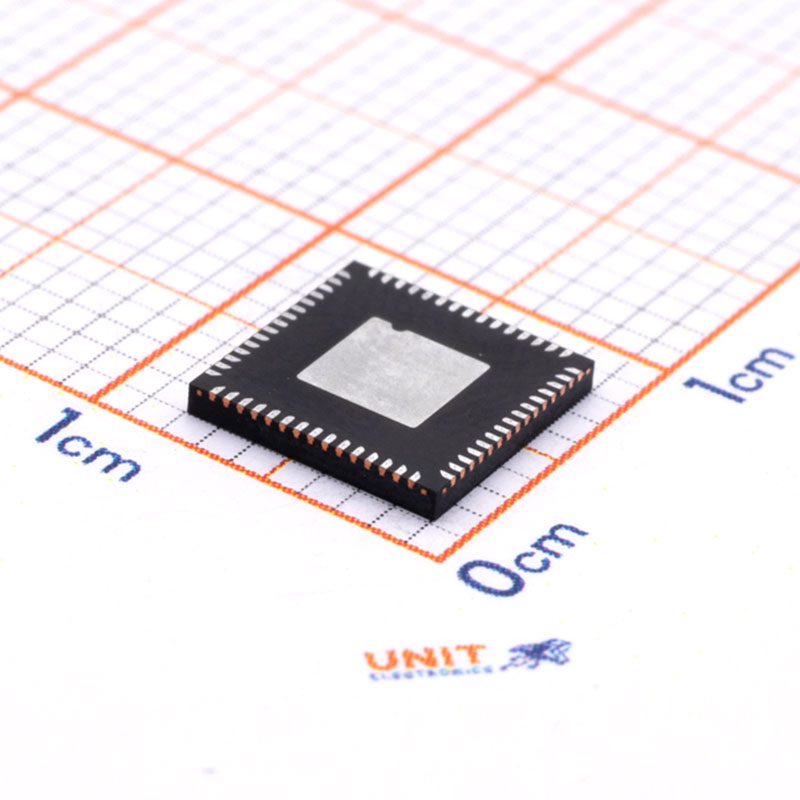

El Raspberry Pi RP2350A es un microcontrolador de 32 bits diseñado por la Fundación Raspberry Pi, sucesor del popular RP2040. Está orientado a aplicaciones embebidas que requieren alto rendimiento, seguridad avanzada y eficiencia energética con encapsulado QFN-60: “Quad Flat No-lead”, EP (Exposed Pad) que tiene una “almohadilla expuesta” en la parte inferior para mejorar la disipación de calor y el aterrizaje eléctrico.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Fabricante: Raspberry Pi Ltd.
• Manufactura: RP2350A
• Empaquetado: QFN-60 EP (7×7 mm) (Quad Flat No-lead, Exposed Pad)
• Voltaje de funcionamiento: 3.3 V
• Corriente: Aproximadamente 40 mA por núcleo activo (variable según carga y periféricos)
• Procesador: Dual-core ARM Cortex-M33 150 MHz (o dual-core Hazard3 RISC-V, solo uno activo a la vez)
• SRAM: 520 KB
• Memoria OTP (One-Time Programmable): 8 KB de
• Protocolos de comunicación: I2C, SPI, UART
• USB: USB 1.1 con soporte para dispositivo y host, incluye PHY integrado
• GPIO: 30 pines programables
• Entradas analógicas: 4 entradas ADC
• Velocidad de transferencia: Hasta 0.5 MSa/s en el ADC
• Dimensiones: 7 mm x 7 mm x 1 mm
• Peso: 0.12 g

DOCUMENTACIÓN Y RECURSOS

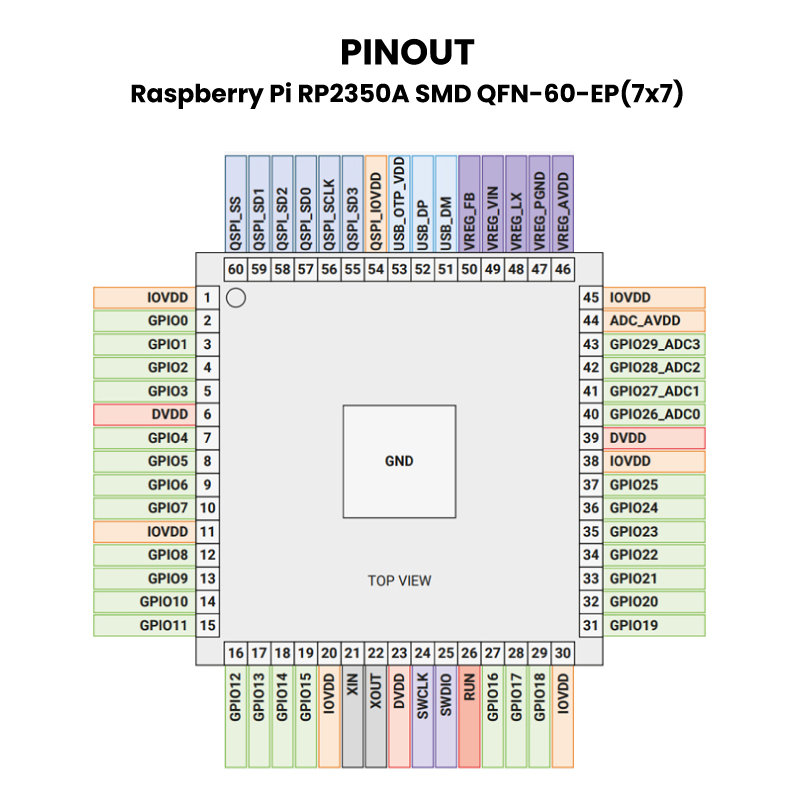

• Pinout

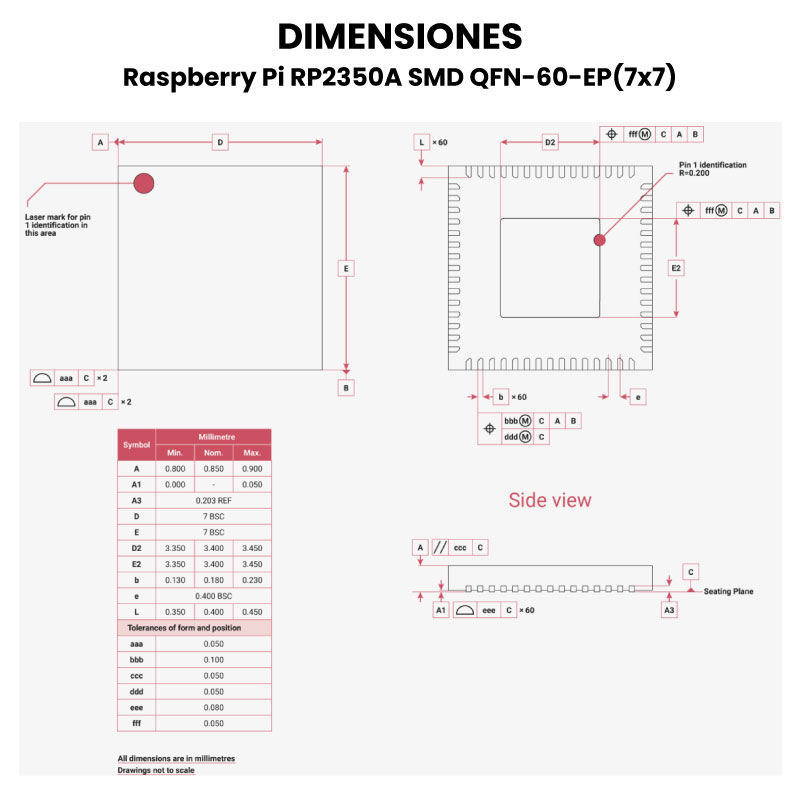

• Dimensiones
• Datasheet
• FootPrint

INFORMACIÓN ADICIONAL

• Periféricos:

  • UART: 2

  • SPI: 2

  • I2C: 2

  • PWM: 16 canales

  • PIO (máquinas de estado de E/S): 12

  • USB y PHY: USB 1.1 + PHY integrado

  • Canales ADC (resolución): 4 canales, 12 bits

• Nomenclatura
