Raspberry Pi RP2040 4 MB USB Tipo C

INFORMACIÓN

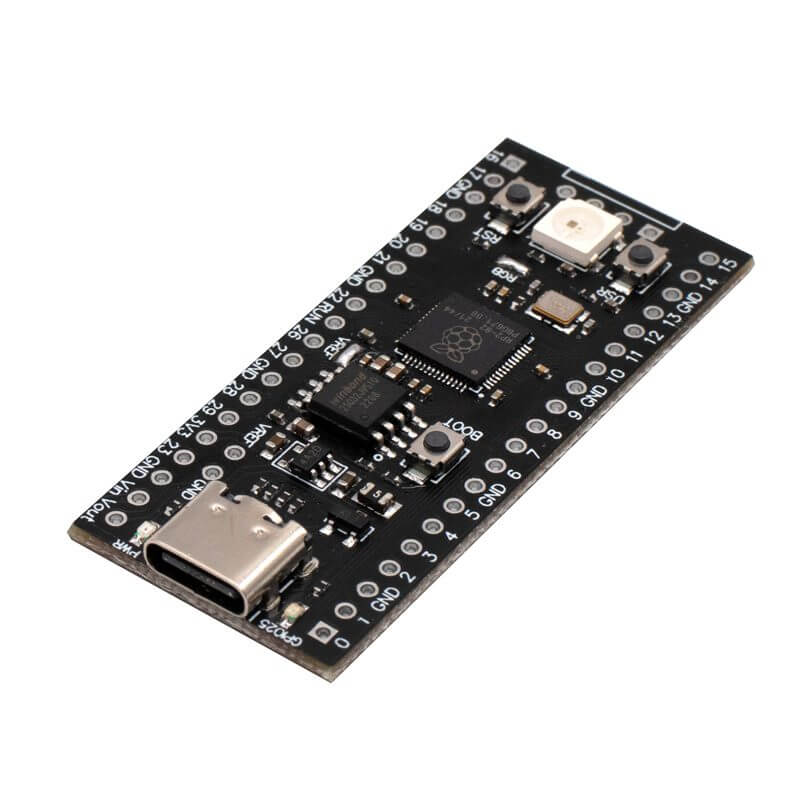

La tarjeta de desarrollo Raspberry Pi RP2040 4 MB Tipo C está basada en el microcontrolador “MCU” RP2040, cuenta con dos núcleos ARM Cortex-M0+ que trabajan a 133 MHz, memoria Flash de 4 MB y con memoria RAM de 264 KB. La tarjeta ya cuenta con entradas y salidas E / S flexibles que incluye comunicación I2C, SPI y E / S programables (GPIO).

La Raspberry Pi RP2040 4 MB USB Tipo C incluye un led RGB y admite un sinfín de posibles aplicaciones he integrar una gran variedad de sensores, displays, actuadores y otros módulos; todo esto a través de su conector USB Tipo C.

Además, el RP2040 cuenta con una serie de características adicionales, como un sensor de temperatura integrado y un reloj de tiempo real (RTC). Estas características hacen del RP2040 un microcontrolador muy versátil y potente para una amplia gama de proyectos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Chip Raspberry: RP2040
•  Procesador: Cortex-M0/MICRO hasta 133 MHz.
• Núcleos: Doble núcleo
• SRAM: 264KB
• Memoria Flash: 4 MB

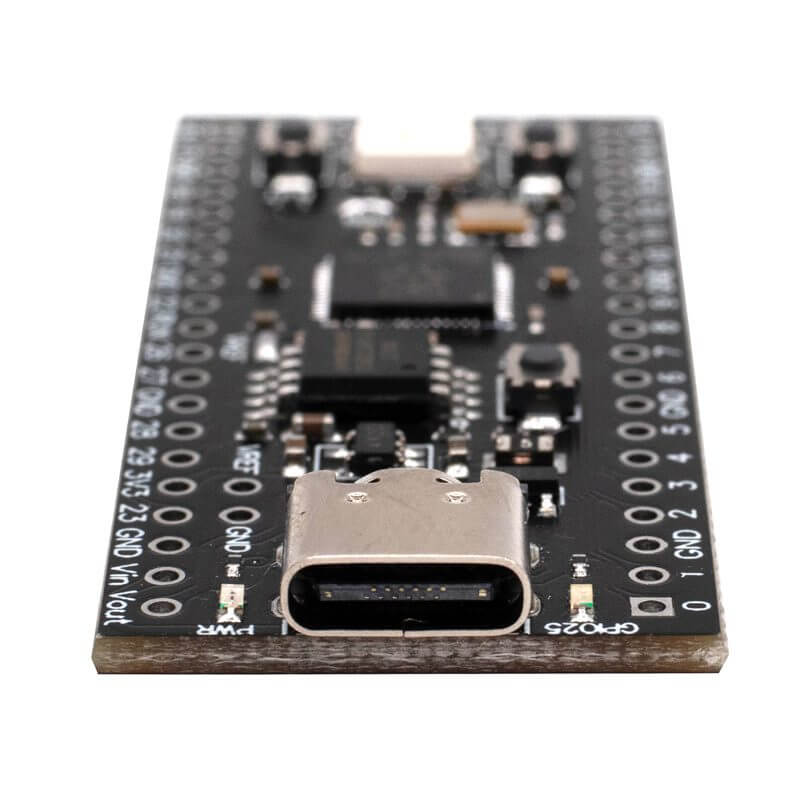

• USB: Tipo C
• 26 × pines GPIO
• Puerto SWD (Serial Wire Debug)
• Reloj preciso y temporizador en chip
• Sensor de temperatura
• Led RGB

DOCUMENTACIÓN Y RECURSOS

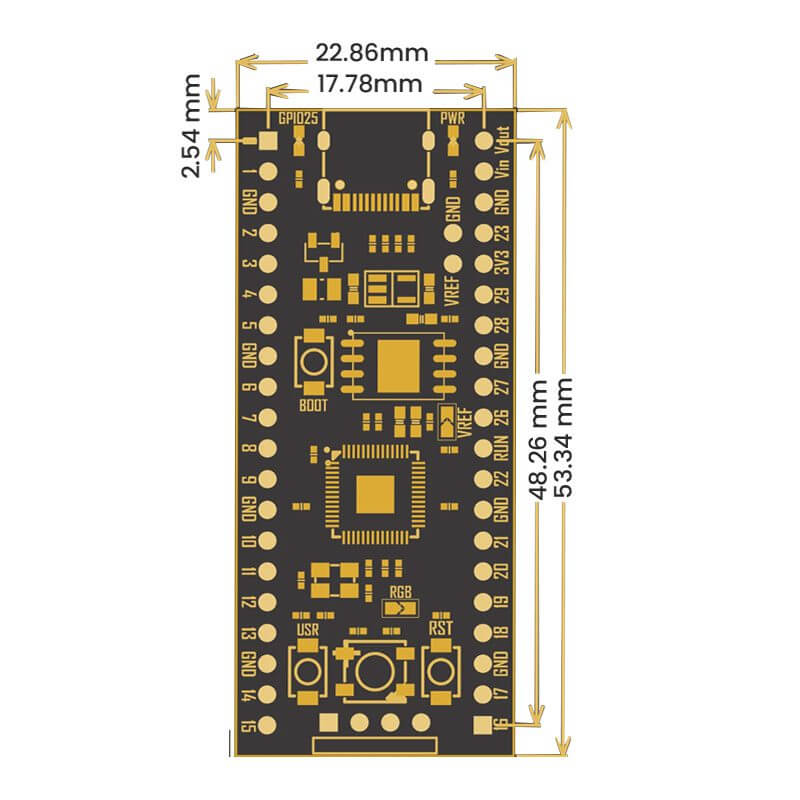

• Dimensiones

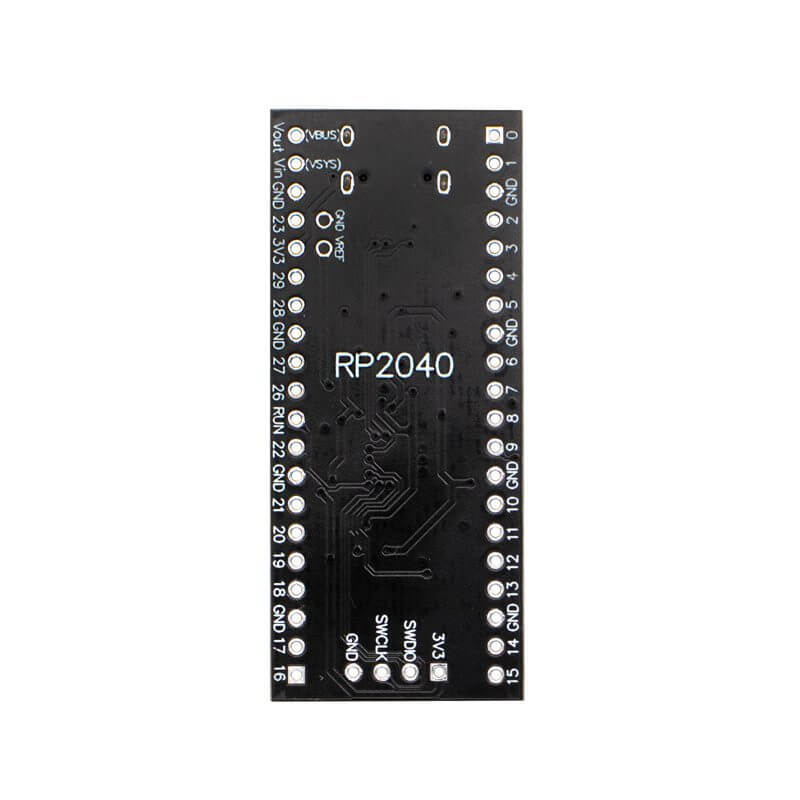

• Pinout
• Diseño de hardware con RP2040
• Documentación
• GitHub

• RP2040
  • Datasheet
  • Pinout
  • Footprint

• W25Q32 Memoria Flash
  • Datasheet

INFORMACIÓN ADICIONAL

Actualización de Firmware

1. Primero, inserte el cable USB de interfaz de TYPE-C y conecte el otro extremo al ordenador
2. Mantenga presionado el botón de arranque (BOOT )
3. Presione el botón RST
4. Suelte el botón de arranque después de 1 segundo;
5. El ordenador lo reconocerá automáticamente como un disco duro extraíble;.
6. Copie el archivo a descargar (quemado) en el disco duro extraíble que aparece, y la placa central se reiniciará automáticamente

ENLACES EXTERNOS

• Guía para c – PDF
• Guía para MicroPython – PDF
• Empezando con Raspberry Pico RP2040
• SDK para C / C ++
• SDK para Python
