PZEM-031 Voltimetro Digital LCD 100V 20A

INFORMACIÓN

El PZEM-031 Voltímetro Digital LCD 100 V 20 A es un medidor electrónico multifunción diseñado para monitorear parámetros eléctricos en sistemas de corriente continua (DC). Integra en una sola pantalla LCD retroiluminada la lectura simultánea de voltaje, corriente, potencia activa y energía acumulada, lo que lo hace ideal para supervisar consumos en paneles solares, baterías, inversores o sistemas de carga. Su funcionamiento se basa en medir el voltaje directamente a través de sus terminales de entrada y la corriente mediante un shunt interno de alta precisión; a partir de estos valores, el microcontrolador integrado calcula la potencia y la energía consumida, almacenando los datos incluso cuando se apaga el dispositivo. Además, cuenta con funciones como alarma de sobrecarga y reinicio del contador de energía, ofreciendo una supervisión precisa y continua del sistema eléctrico.

l PZEM-031 Voltímetro Digital LCD 100 V 20 A se utiliza principalmente para medir y supervisar el consumo eléctrico en sistemas de corriente continua, siendo muy común en instalaciones solares fotovoltaicas, bancos de baterías, sistemas UPS, vehículos eléctricos y proyectos de energía renovable. También es empleado en laboratorios electrónicos y bancos de prueba para monitorear con precisión el voltaje, la corriente, la potencia y la energía consumida de un circuito o dispositivo. Gracias a su función de alarma de sobrecarga y a su capacidad de almacenar datos al apagarse, es ideal para el control de cargas, la prevención de fallos eléctricos y la optimización del consumo energético en aplicaciones domésticas, industriales o de investigación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Rango de medición de voltaje: 6.5 V a 100 V DC.
• Rango de medición de corriente: 0 A a 20 A DC.
• Potencia máxima medida: 2000 W.
• Precisión: Clase 1.0 (±1% de la lectura).
• Resolución de pantalla:
  • Voltaje: 0.01 V.
  • Corriente: 0.01 A.
  • Potencia: 0.1 W.
  • Energía: 0.001 kWh.
• Alimentación: desde la misma línea de medición (no requiere fuente externa).
• Consumo interno: ≤0.5 W.
• Frecuencia de actualización: 1 vez por segundo.

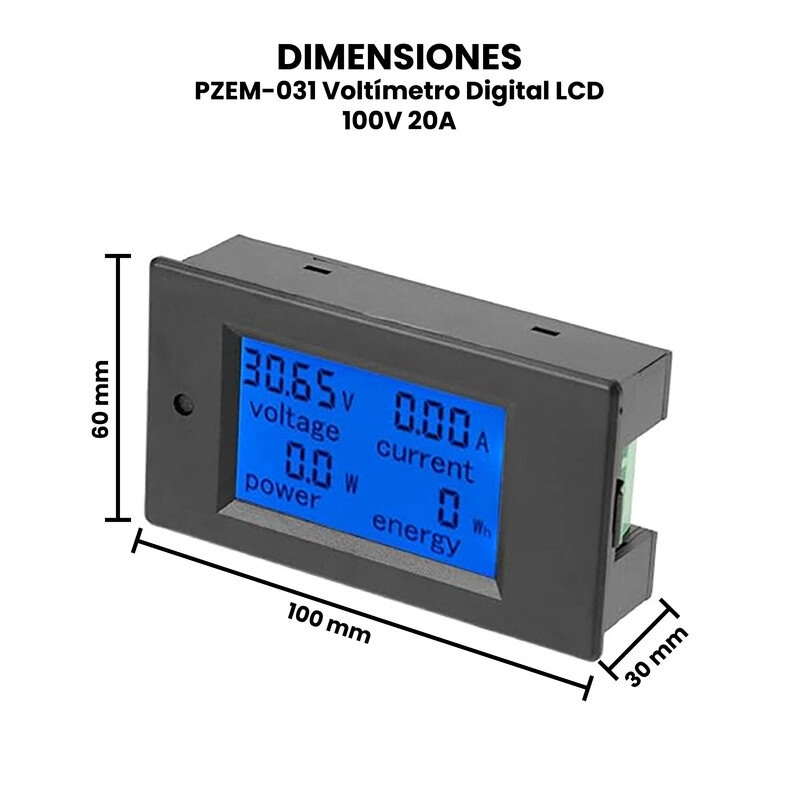

• Dimensiones: 100 mm x 60 mm x 30 mm.
• Peso: 82 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funciones del Voltímetro:

1. Alarma de sobrecarga (potencia que supera el umbral, retroiluminación y energía intermitente).
2. Función para predeterminar la alarma de límite de potencia (puedes ajustar la alarma para el límite que quieras).
3. Función de borrado del botón de inicio.
4. Pantalla LCD.
5. Luz de fondo.
6. Función de almacenamiento de datos cuando se apaga.

Formato de Visualización.

• Dentro de 1KW, el formato de visualización es 0.0 ~ 999.9 W.
• 1KW y superior, el formato de visualización es 1000 ~ 2000W.

• Dentro de 10kWh, el formato de visualización es 0 ~ 9999Wh.
• 10kWh y superior, el formato de visualización es 10 ~ 9999kWh.

• Formato de visualización: 6.50 ~ 99.99 V.

• Formato de visualización: 0.00 ~ 20.00.

Modos de Funcionamiento.

Control de Retroiluminación.

Presione brevemente la tecla para encender o apagar la luz de fondo, la luz de fondo tiene función de memoria, puede almacenar el estado de encendido o apagado cuando se apaga.

Restablecer Energía.

1. Mantenga presionada la tecla hasta que el área de visualización de encendido muestre “CLr”, luego suelte la tecla.
2. En este momento, la energía está parpadeando para indicar que este es el estado de reinicio de energía, si presiona brevemente la tecla nuevamente, entonces el valor de energía se borra y sale del estado de reinicio intermitente.
3. Si no hay operación en 5 segundos, significa que el valor de energía no se borra y saldrá del estado de reinicio.

Establecer el Umbral de Alarma de Voltaje.

1. Mantenga presionada la tecla hasta que el área de visualización de encendido muestre “SET”, luego suelte la tecla.
2. Después de entrar en este estado, el área de voltaje muestra el valor de alarma de alto voltaje actual, el área actual muestra el valor de alarma de bajo voltaje actual y el último dígito comienza a parpadear, luego puede presionar brevemente a más 1, cuando no haya operación durante 3 segundos, Cambiará la posición del dígito automáticamente, del valor de alarma de alto voltaje al valor de alarma de bajo voltaje, hay un total de seis dígitos, el rango del umbral de alarma de voltaje es 6,5 ~ 99,9 V;
3. Después de finalizar la configuración, mantenga presionada la tecla hasta que la pantalla muestre “PASS”, lo que significa que se configuró correctamente y saldrá del estado de configuración automáticamente.

Precauciones:
