Puntas de Osciloscopio x10 x1

INFORMACIÓN

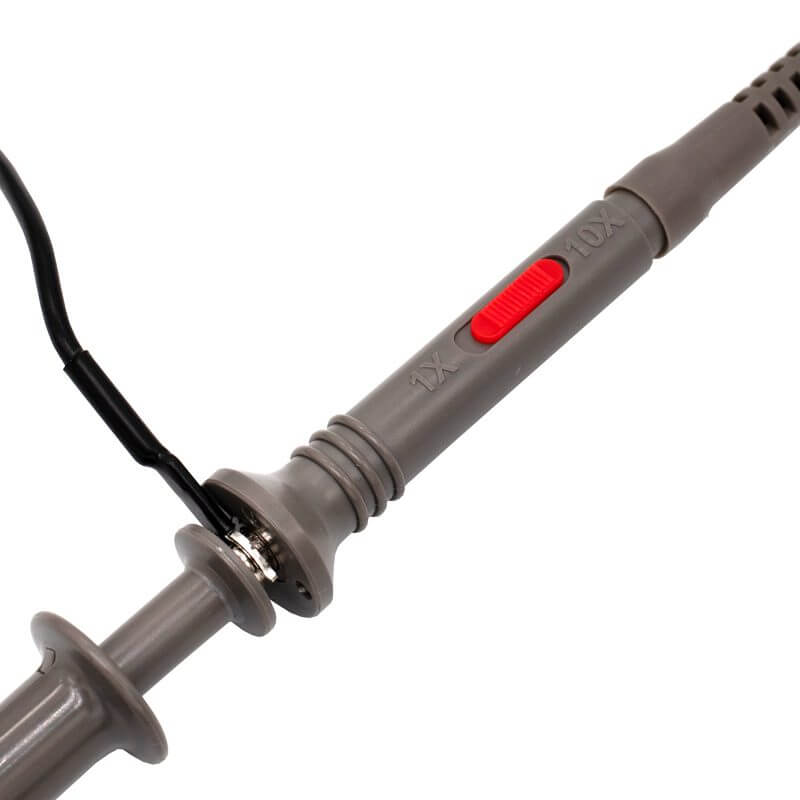

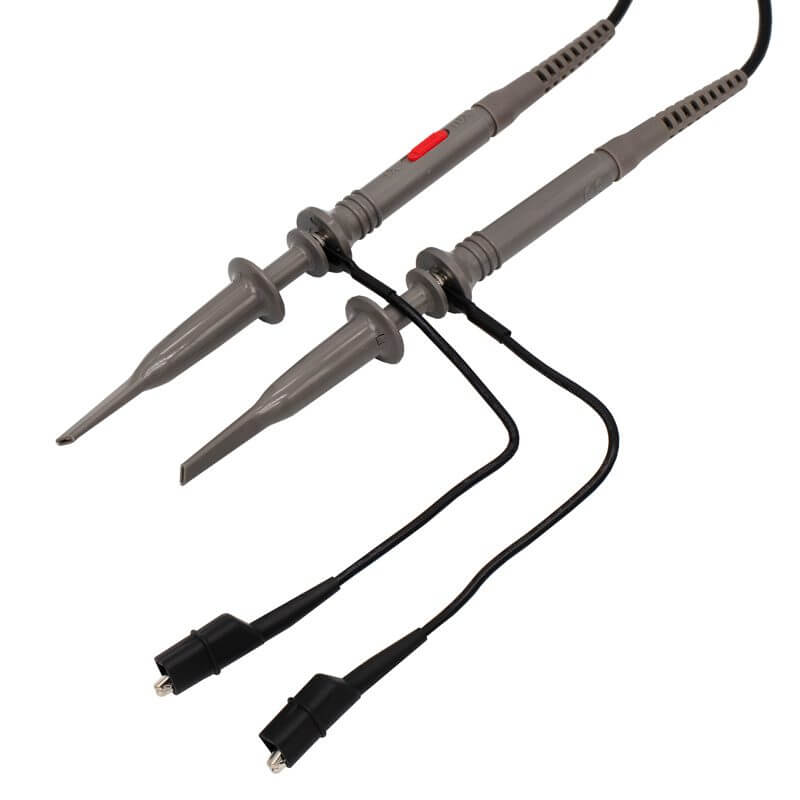

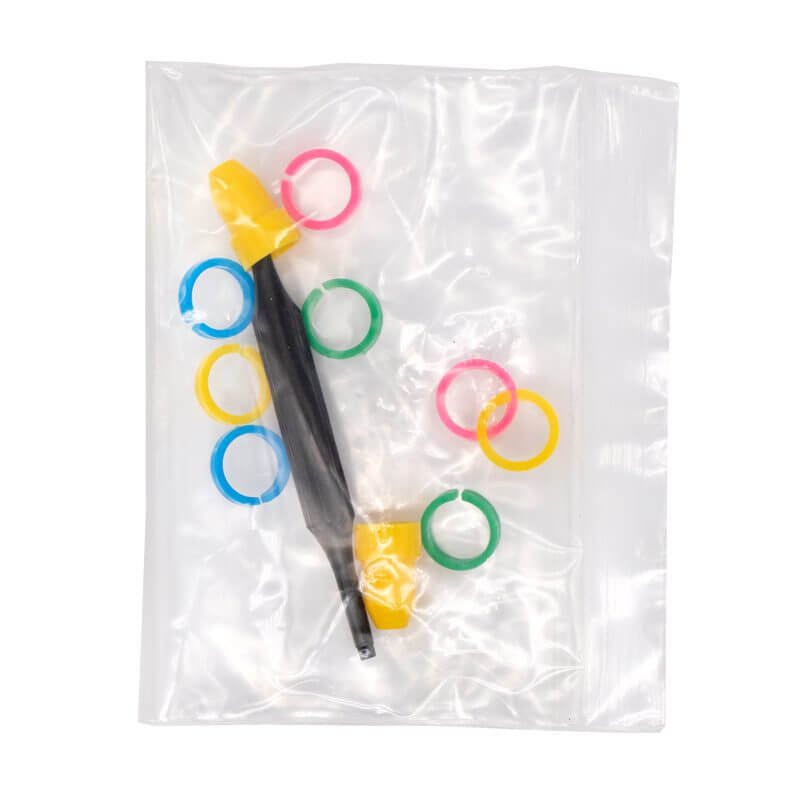

Puntas de Osciloscopio Atenuada X10 X1 ajustable y compatible con interfaz BNC con osciloscopio digitales, osciloscopios virtuales, portátiles etc. Cada paquete contiene 2 puntas, cuenta con conexión a tierra, 8 anillos de diferentes colores identificatorios, gancho de prueba, tapa protectora, conector BNC tipo CATII 6100 , con condensador ajustable para calibración de las puntas y una hoja de especificaciones técnicas.

Ideales como puntas de entrada al osciloscopio para visualizar señales o puntas de salida de un generador de funciones.

ESPECIFICACIONES Y CARACTERISTICAS

• Ancho de Banda: 20MHz  a 100MHz
• Tiempo de Respuesta: 2.3ns a 17.5 ns
• Capacitancia de Entrada:
  • 1X: 70 pF ~ 18pF
  • 10X: 14 pF ~ 18pF & 13 pF ~ 17pF
• Rango de Compensación:
  • 14 pF ~ 18pF:15 pF ~ 45pF
  • 13 pF ~ 17pF:10 pF ~ 35pF
• Resistencia de Entrada: 10MΩ/ 10MΩ ± 2%
• Rango de Atenuación: 10:1 o 1:1, Ajustable
• Rango de Voltaje de Entrada Máximo:
  • 10X: 600 VRMS
  • 1X: 300 VRMS
• Peso: 55g
• Longitud de cable: 110 cm
• Temperatura de Trabajo: 0° a 50° C
• Altitud de Trabajo: hasta 2,000m

DOCUMENTACIÓN Y RECURSOS

• Manual de Puntas de Osciloscopio 6100

INFORMACIÓN ADICIONAL

Frecuencia de Compensación

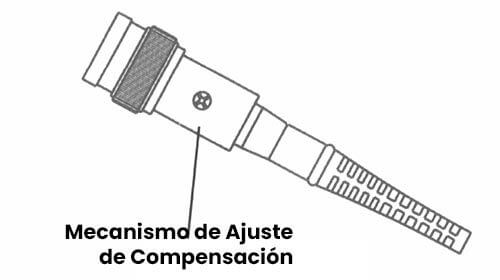

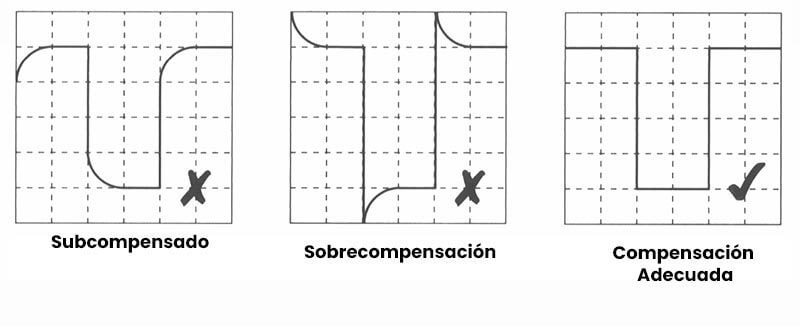

Antes de realizar alguna medición es recomendable realizar una prueba de compensación de frecuencia. Esta se realiza al conectar el BNC al osciloscopio y las puntas del medidor a la frecuencia que por default otorga el instrumento(osciloscopio), que generalmente otorga una señal cuadrada con frecuencia de 1kHz una vez realizada esta conexión y teniendo seleccionado como ATENUACIÓN =X10  ; con ayuda de un desarmador de cruz pequeño gire el tornillo que se encuentra en el mecanismo de atenuación hasta que en el osciloscopio se visualice una señal cuadrad de 1KHz adecuada.

ENLACES EXTERNOS

• Osciloscopio y puntas
• Como conectar tus puntas a el osciloscopio
• Como conectar tus puntas a el generador de funciones
