PN532 Modulo RFID NFC Lectura y Escritura V3

INFORMACIÓN

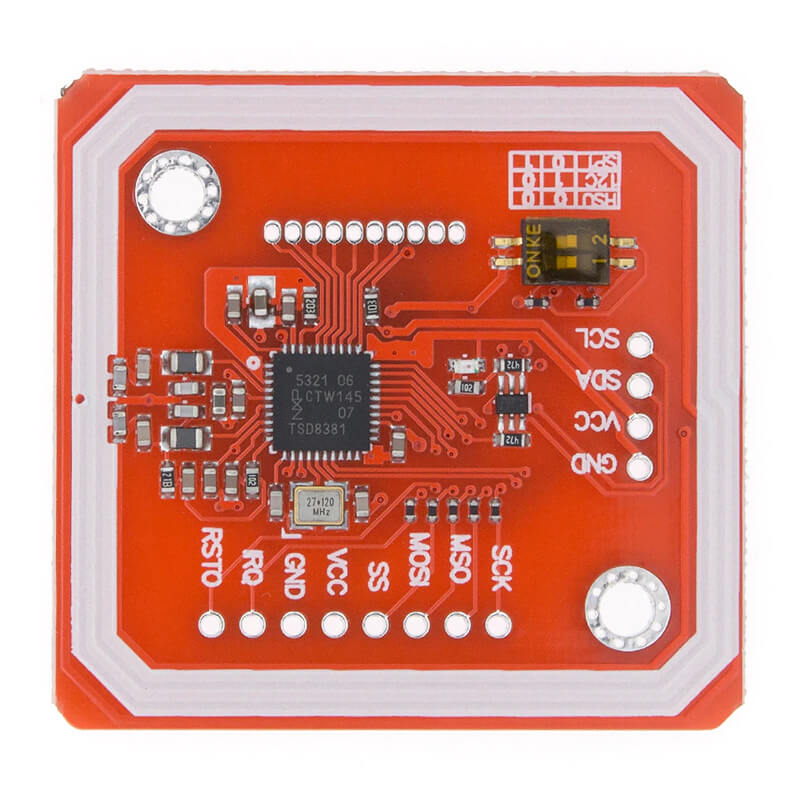

El PN532 Módulo RFID NFC V3 es un lector y escritor de tarjetas RFID/NFC que permite la comunicación inalámbrica de corto alcance entre dispositivos y etiquetas compatibles. Su funcionamiento se basa en el estándar ISO/IEC 14443, mediante el cual puede leer y escribir información en tarjetas o etiquetas NFC/MIFARE. Integra un chip PN532 y una antena PCB que genera un campo electromagnético para inducir la comunicación con las tarjetas, permitiendo así la transferencia de datos sin contacto físico.

Este módulo es ampliamente utilizado en proyectos de control de acceso, pagos electrónicos, identificación de usuarios, inventarios y seguimiento de objetos, así como en prototipos de IoT. Es compatible con plataformas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi y otras tarjetas que soporten comunicación I2C, SPI o UART, facilitando su integración en una gran variedad de proyectos educativos y profesionales. Además, puede interactuar con etiquetas MIFARE 1K, 4K, Ultralight, DESFire y otros dispositivos NFC.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Chip: PN532.
• Modos de comunicación: I2C, SPI, UART (seleccionables por SWITCH).
• Incluye: Módulo PN532, Tarjeta RFID Mifare 1k S50 blanca y TAG RFID Mifare 1k tipo llavero.
• Voltaje de operación: 3.3V a 5V DC.
• Corriente de operación: 50 mA aprox. (lectura/escritura).
• Alcance de lectura: 4–6 cm (dependiendo del tipo de tarjeta).
• Compatibilidad de tarjetas: MIFARE 1K, MIFARE 4K, MIFARE Ultralight, MIFARE DESFire, tarjetas ISO/IEC 14443 tipo A/B.
• Compatible con el estándar: RFID ISO/IEC 14443-A y NFC: ISO/IEC 18092.
• Funciones: Lectura y escritura de tarjetas, emulación de tarjeta NFC, comunicación P2P NFC.
• Transferencia de datos: Max. 10Mbit/s.
• Frecuencia de operación: 13.56 MHz.
• Indicadores: LED de estado para operación y comunicación.
• Temperatura de funcionamiento: -20 °C a 70 °C.
• Dimensiones: 41 mm x 43 mm x 4 mm (módulo).
• Peso: 22 g.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

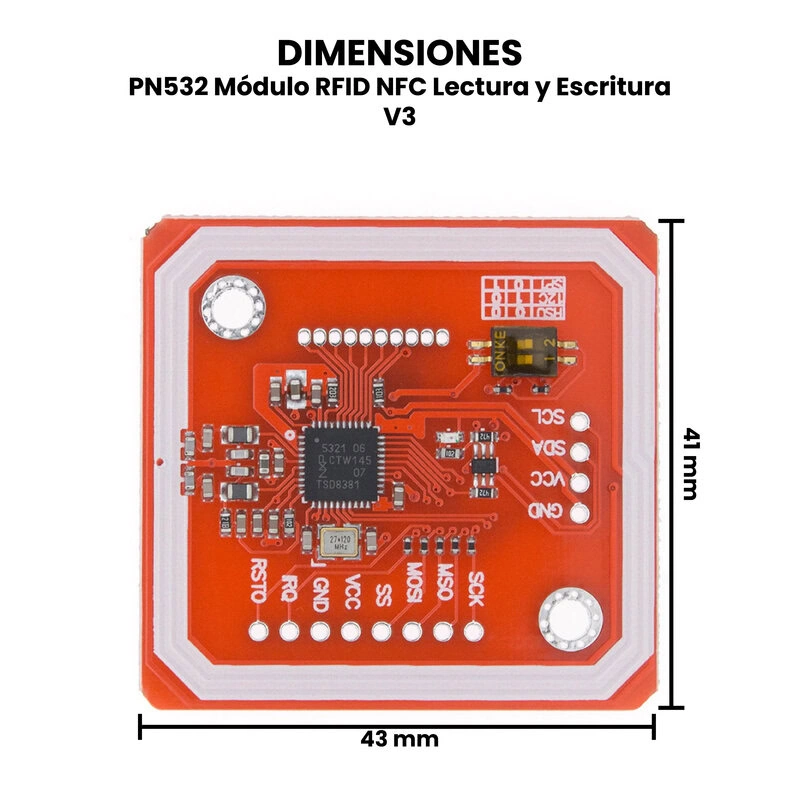

• Dimensiones
• Librerías:
  • Fritzing PN532

  • UNIT PN532

---

TUTORIALES

• ¿Cómo conectar el módulo PN532 a Arduino UNO? – Blog Unit Electronics
• Lee tarjetas RFID con PN532 y ESP32 – Blog Unit Electronics

---

INFORMACIÓN ADICIONAL

¿Cómo probar el PN532 Módulo RFID NFC Lectura y Escritura V3?

Materiales Necesarios:

• Módulo PN532 V3.
• Arduino UNO (o cualquier otra placa compatible).
• Cables jumper.
• Tarjeta o etiqueta NFC/MIFARE.
• Software Arduino IDE.

Conexión al Arduino.

El PN532 V3 permite varios modos de comunicación: I2C, SPI y UART. La más sencilla para probar es I2C.

1. Coloca el switch del módulo en modo I2C.
2. Conecta los pines del módulo a Arduino:

Módulo PN532	Arduino UNO
VCC	5V
GND	GND
SDA	A4
SCL	A5
IRQ	No conectar (opcional)
RST	9 (opcional, según librería)

Instalación y Carga de un Ejemplo.

1. Abre Arduino IDE.
2. Ve a Sketch → Include Library → Manage Libraries…
3. Busca "Adafruit PN532" e instala la librería oficial.
4. Ve a File → Examples → Adafruit PN532 → readMifare
5. Asegúrate de configurar en el código los pines correctos si usas IRQ y RST.
6. Sube el sketch a tu Arduino.

Prueba en el Monitor.

1. Abre el Monitor Serie en Arduino IDE (Ctrl + Shift + M)
2. Ajusta la velocidad a 115200 baudios (o la indicada en el ejemplo).
3. Acerca tu tarjeta o etiqueta NFC al módulo.

Si todo funciona, verás en el monitor el UID de la tarjeta y mensajes indicando que la lectura fue exitosa.

Prueba de Escritura.

1. Usa el ejemplo writeMifare de la librería.
2. Configura los datos que quieres escribir en la tarjeta.
3. Acerca la tarjeta al módulo y verifica que el monitor indique “Write successful”.

---
