Placa de Expansión RS485 para Tarjetas XIAO

INFORMACIÓN

La Placa de Expansión RS485 para Tarjetas XIAO es una versátil ampliación diseñada para todas las placas de desarrollo Seeed Studio XIAO equipada con el CI transceptor TP8485E. Esta placa convierte eficientemente las transmisiones serie UART en señales RS-485 que permite la comunicación a distancias de hasta 1200 metros en entornos exigentes y con alto nivel de ruido.

Es ideal para aplicaciones como automatización industrial, sistemas de monitoreo alámbrico remoto, sistemas de adquisición de datos u otros sistemas que requieren comunicación serie.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Seeed Studio
• Modelo: RS485 Breakout Board for Seeed Studio XIAO
• Matrícula: 113991354
•  Compatibilidad
  • Placa de desarrollo Seeed Studio XIAO
  • Adafruit QT Py
• Interfaz de comunicación: RS-485
• Chip RS485: TP8485E, transceptor semidúplex
• Conexión de terminal
  • Terminal de 3 pines para cable de señal
  • Terminal de 3 pines para alimentación
• Distancia máxima de comunicación:1200 metros
• Velocidad de transmisión:250k bps
• Dimensiones: 42 mm x 25 mm x 6 mm
• Peso: 7.2 g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

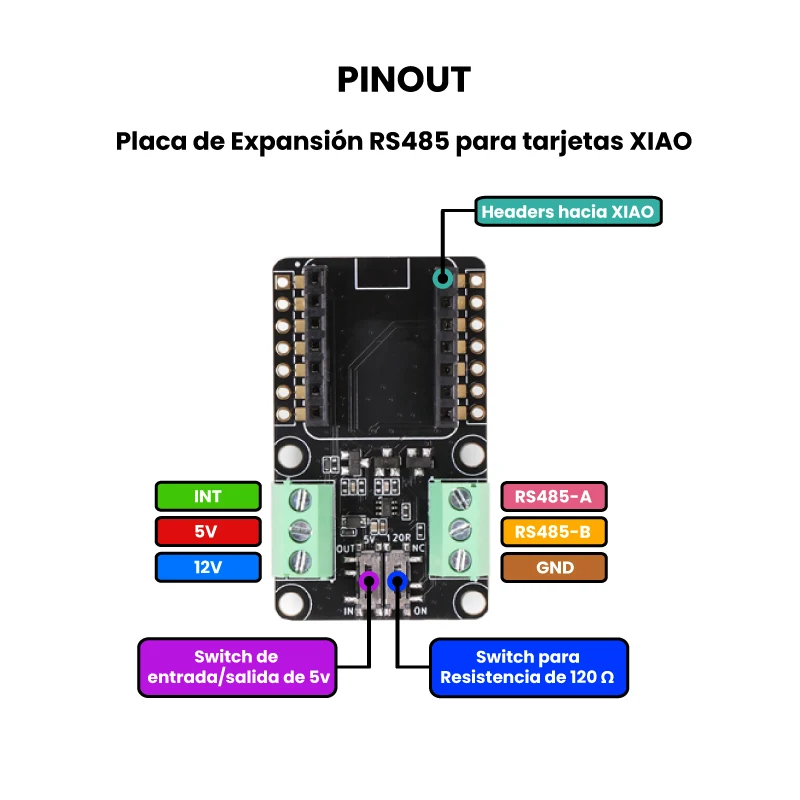

• Pinout
• Datasheet TP8485E
• Wiki

INFORMACIÓN ADICIONAL

Aplicaciones

• Automatización industrial
• Sistemas de monitoreo remoto
• Sistemas de adquisición de datos
• Otros sistemas integrados que requieren comunicación en serie
