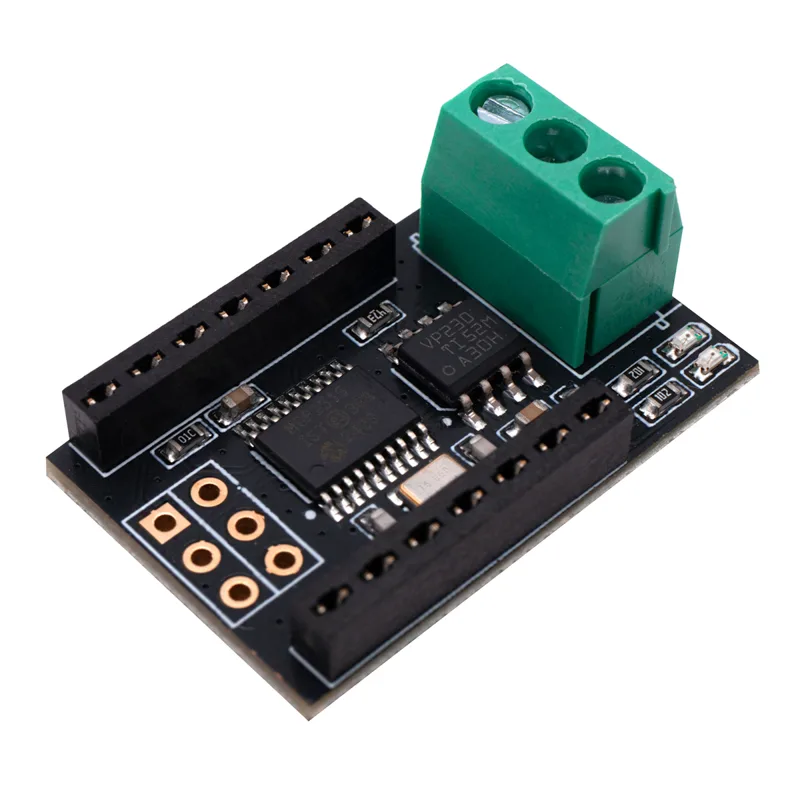

Placa de Expansión CAN Bus para Tarjetas XIAO 13

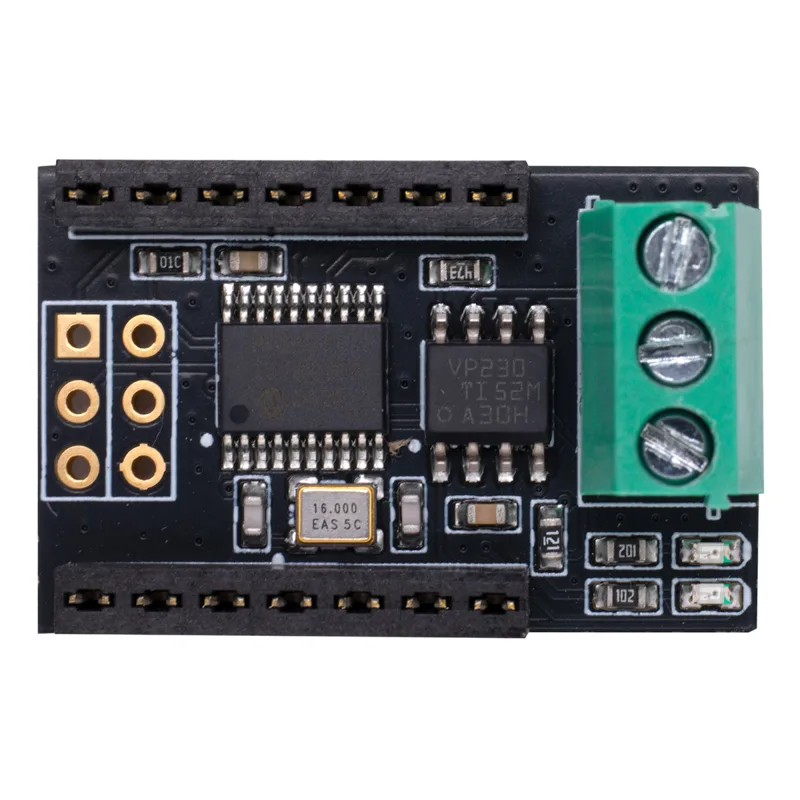

Placa de Expansión CAN Bus para Tarjetas XIAO 11

Placa de Expansión CAN Bus para Tarjetas XIAO 12

Placa de Expansion CAN Bus para Tarjetas XIAO

$ 189.00

12 disponibles

CANTIDAD	PRECIO
10 piezas	$ 176.79
15 piezas	$ 166.22
25 piezas	$ 156.84

SKU: AR4771 Categorías: DISTRIBUIDORES, MARCAS, MÓDULOS, MÓDULOS, SEEED STUDIO, SHIELDS Etiquetas: 105100001, 16 MHZ, bus, CAN, Can Bus, canbus, Controller Area Network, half-dúplex, Marca Seeed Studio, MCP2515, Modulo CAN, Modulo CAN para XIAO, Placa de Expansión, Seeed Studio, SHIELD, Shield XIAO, SN65HVD230, SPI, XIAO MPN: 105100001 Marca: Seeed Studio

INFORMACIÓN

La placa de Expansión CAN Bus para Tarjetas XIAO es un shield que contiene el controlador MCP2515 y el transceptor SN65HVD230 empleado para establecer la comunicación mediante el protocolo CAN permitiendo usar la serie de tarjetas de la serie XIAO en ambientes industriales y de alta demanda de sistemas robustos, resistentes al ruido electromagnético.

Esta placa es ideal en aplicaciones como proyectos de automatización, sistemas industriales de control, proyectos de robótica, sistemas IoT, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: Seeed Studio
Matrícula: 105100001
Modelo: CAN Bus Breakout Board for Seeed Studio XIAO
Compatibilidad: Serie de tarjetas XIAO
Transceptor CAN: SN65HVD230
Controlador CAN: MCP2515
Voltaje de operación: 3.3 V
Interfaz de comunicación: SPI
Velocidad de Comunicación: 1 Mb/s.
Tipo de Comunicación: Half-Duplex.
Longitud máxima de alcance de 1200 metros (a 100 kbit/s).
Oscilador de cristal: 16 MHz.
Temperatura de funcionamiento: – 40 °C a 85 °C.
Dimensiones: 18 mm x 28 mm x 12 mm
Peso: 3.36 g

DOCUMENTACIÓN Y RECURSOS

Wiki

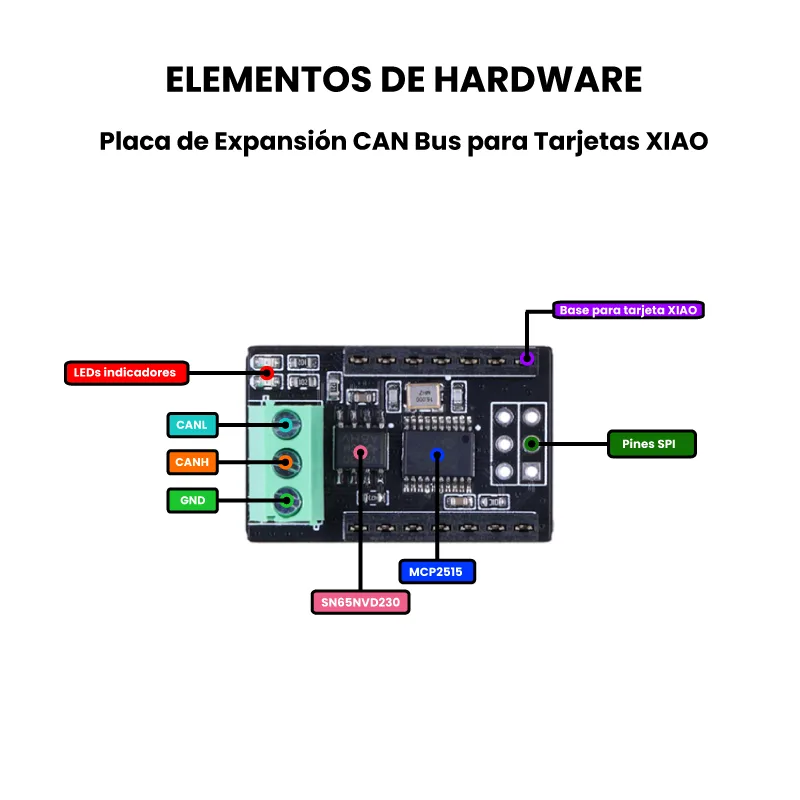

Elementos de hardware

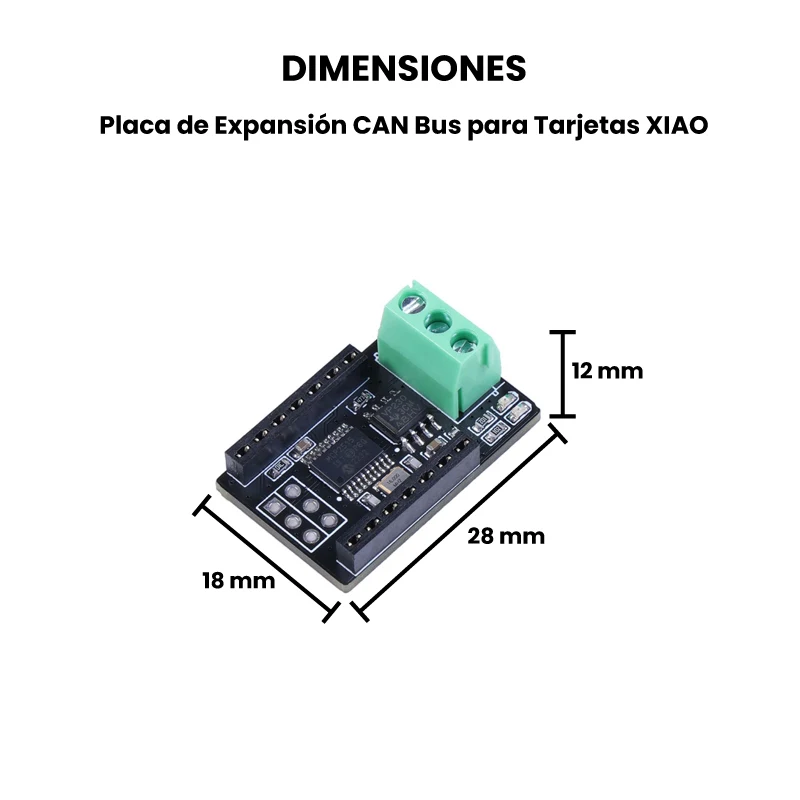

Dimensiones
Datasheet
- MCP2515
- SN65HVD230

INFORMACIÓN ADICIONAL

Habilitación de resistencia de 120 Ω

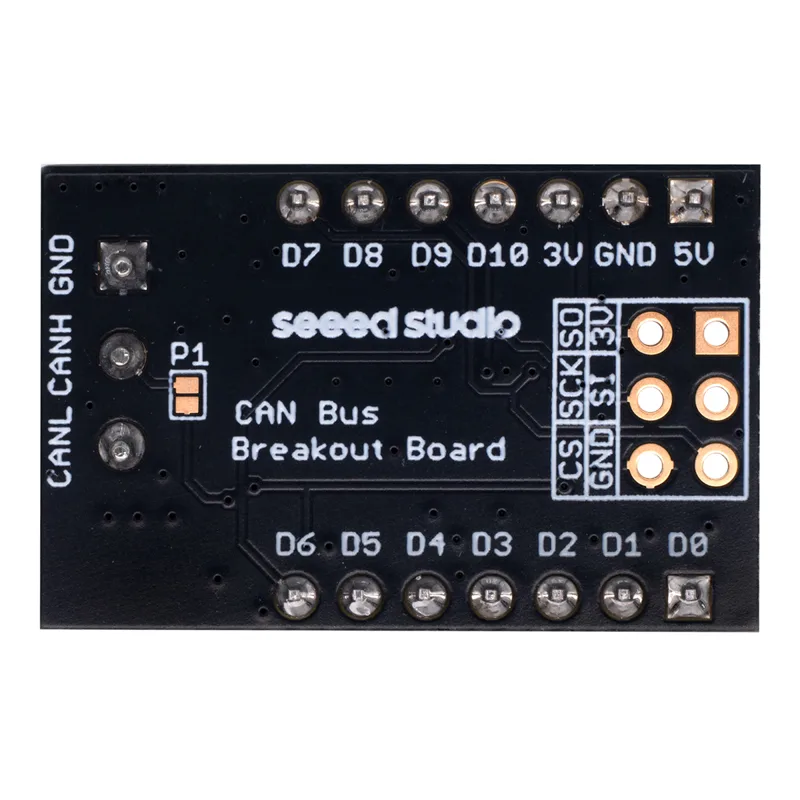

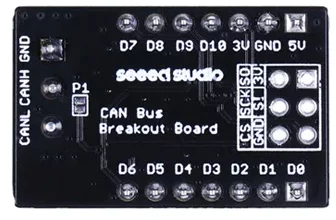

La Placa de Expansión CAN Bus para Tarjetas XIAO en su parte posterior contiene un solder pad rotulado como P1, el cual mediante su puenteo habilita una resistencia de 120 Ω necesaria para el correcto funcionamiento de la comunicación CAN. Dicha resistencia se encuentra inhabilitada por defecto debido a que varios sistemas CAN ya la incluyen internamente.

Placa de Expansión CAN Bus para Tarjetas XIAO 3

Funciones de los chips

El controlador MCP2515 gestiona el protocolo, el filtrado de mensajes y la gestión de errores, mientras que el transceptor SN65HVD230 convierte las señales digitales del controlador en las señales diferenciales necesarias para la comunicación a través del bus CAN.
