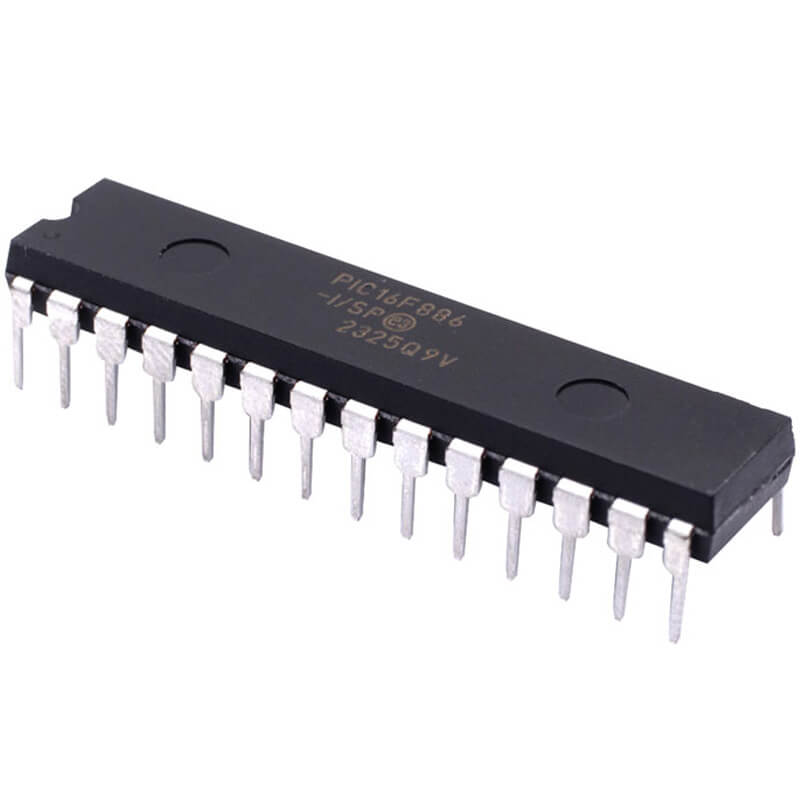

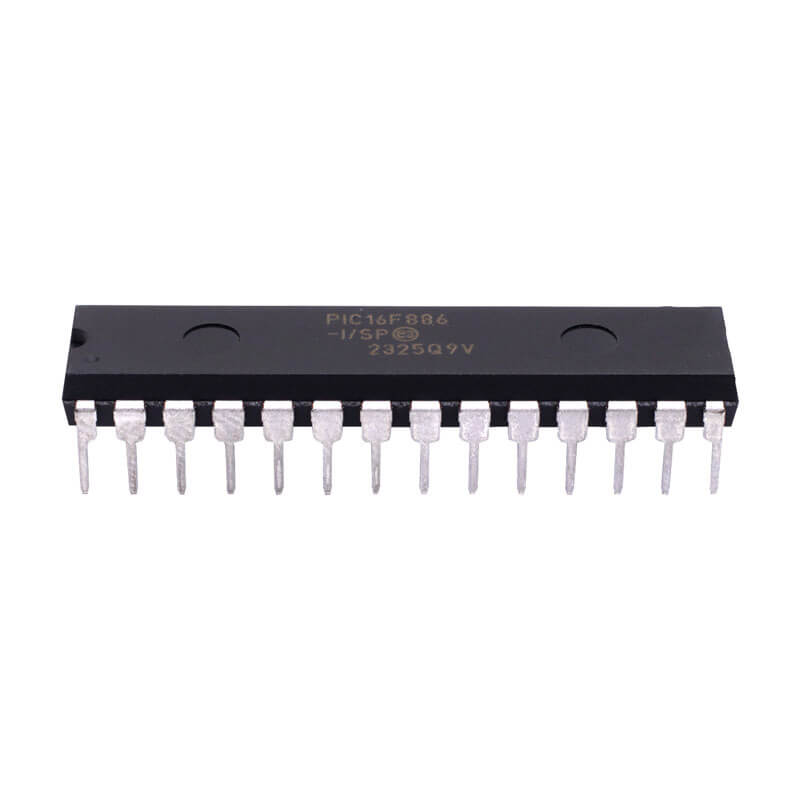

PIC16F886-I/SP Microcontrolador 8bits DIP-28

INFORMACIÓN

El PIC16F886-I/SP es un microcontrolador de 8 bits con 28 pines, ideal para controlar sensores, luces, motores o pantallas en proyectos electrónicos. Tiene 14 KB de memoria flash, 368 bytes de memoria RAM y 256 bytes de memoria EEPROM. Puede leer señales analógicas y comunicarse con otros dispositivos por serial, I2C o SPI. Funciona a una velocidad de hasta 20 MHz y también puede usar un reloj interno. Es utilizado en automatización, robótica, proyectos escolares o industriales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: MCU
• IC: PIC16F886-I/SP
• Encapsulado: DIP-28
• Arquitectura: 8 Bits
• Voltaje de operación: 2V – 5.5V
• Memoria:
  • Flash: 14 KB (8192 instrucciones de 14 bits)
  • RAM: 368 bytes
  • EEPROM: 256 bytes (memoria no volátil para guardar datos)
• Velocidad de operación: Hasta 20 MHz
• Reloj interno: Oscilador de 8 MHz
• Pines de I/O: 25 pines digitales configurables
• Conversor ADC: 10 bits, hasta 11 canales
• Temporizadores:
  • Timer0: 8 bits
  • Timer1: 16 bits
  • Timer2: 8 bits
• Interfaces:
  • USART (Serial TX/RX)
  • MSSP (I2C y SPI)
  • CCP: 1 (para control de PWM)
• Comparadores analógicos: 2
• Interrupciones: Soporte para múltiples fuentes internas y externas
• Tecnología de programación: ICSP (In-Circuit Serial Programming)
• Dimensiones: 7.62 mm x 34.8 mm x 7.5mm
• Peso: 2.2g

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Datasheet
• FootPrint

INFORMACIÓN ADICIONAL

Aplicaciones del PIC16F886-I/SP:

• Monitoreo y control de sensores analógicos y digitales
• Dispositivos de comunicación serial, como controladores y terminales
• Control de motores y actuadores en robots y sistemas automatizados
• Gestión de pantallas LCD alfanuméricas o gráficas
• Sistemas de adquisición y procesamiento de datos (como temperatura, humedad)
• Aplicaciones en electrónica educativa y proyectos DIY (hazlo tú mismo)
• Dispositivos portátiles de bajo consumo que requieren almacenamiento de datos
• Alarmas y sistemas de seguridad inteligentes
• Interfaz con dispositivos I2C/SPI para control de periféricos como sensores o memorias
• Proyectos de control de luces, interruptores y sistemas de energí
