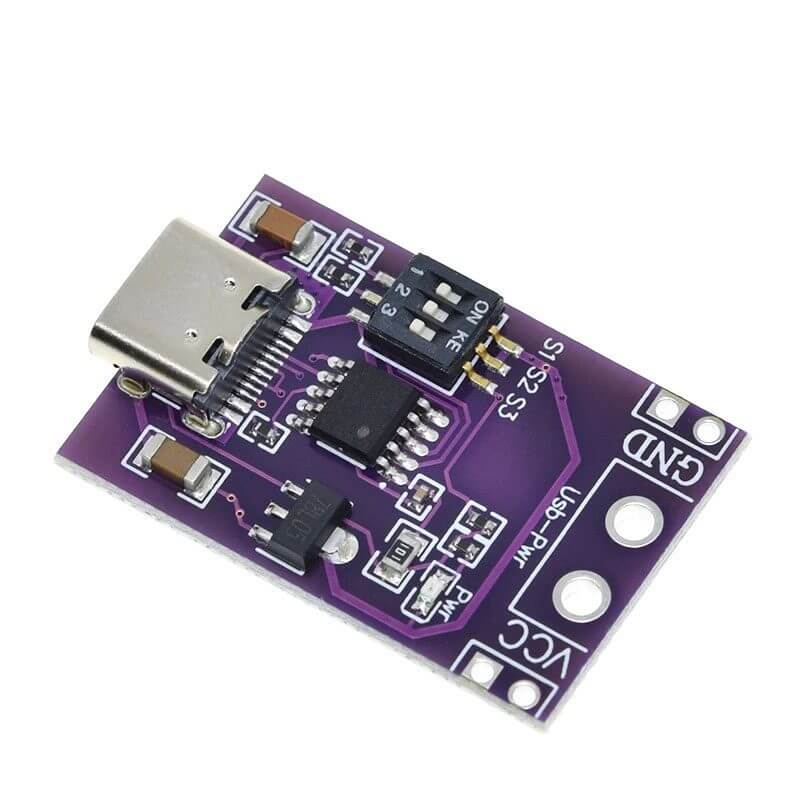

PD/QC/AFC Señuelo de Carga Rápida

INFORMACIÓN

El PD/QC/AFC Señuelo de Carga Rápida puede activar voltaje de carga rápida de 5V/9V/12V/15V/20V usando protocolos de soporte de carga rápida PD 2.0, PD3.0, QC2.0, QC3.0 y AFC.

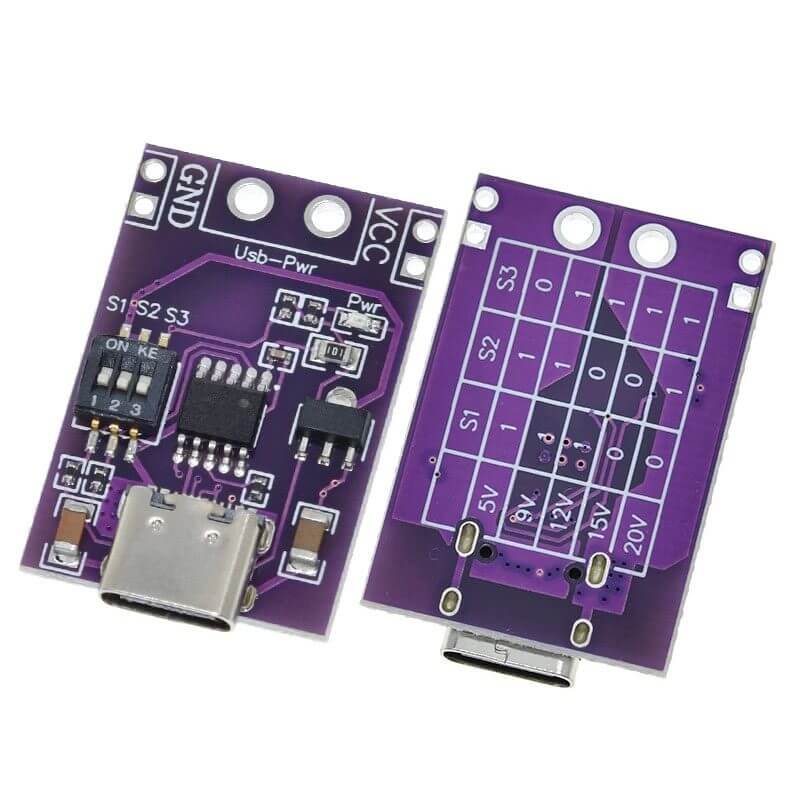

Este señuelo de carga rápida envía señales al cargador o banco de baterías de carga rápida dependiendo de la configuración del Dip-Switch para que otorgue el voltaje deseado, permitiendo alimentar dispositivos o circuitos través de sus pines de salida donde puedes soldar cables u otros conectores.

*Nota: PD/QC/AFC Señuelo de Carga Rápida NO funciona como un convertidor step up o step down, el voltaje que puede otorgar el módulo depende del voltaje máximo del dispositivo conectado. ÚNICAMENTE funciona con dispositivos de carga rápida.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Protocolo de soporte de carga rápida: PD2.0/PD3.0, QC2.0/QC3.0, AFC
• Ajuste de Voltaje de Carga:  5V, 9V, 12V, 15V, 20V
• Voltaje de Alimentación: 5V
• Entrada de alimentación: USB Type-C
• Dimensiones: 20 x 30 mm
• Peso:  3g

DOCUMENTACIÓN Y RECURSOS

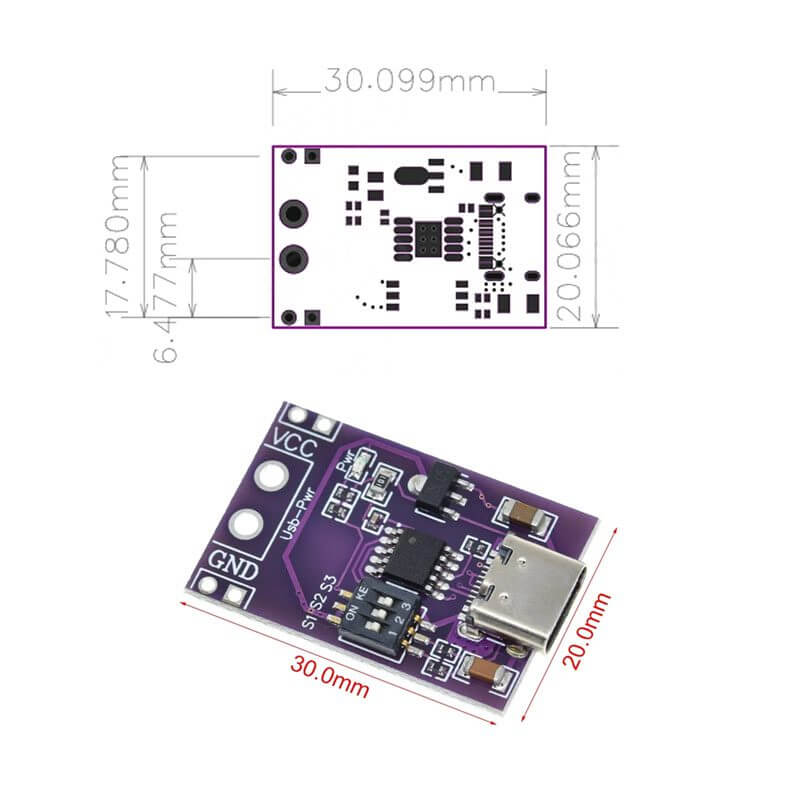

• Footprint y Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

1. Dado que no hay indicador de voltaje después de ajustar el interruptor DIP, utiliza un multímetro para medir el voltaje antes de conectarse al circuito de aplicación.

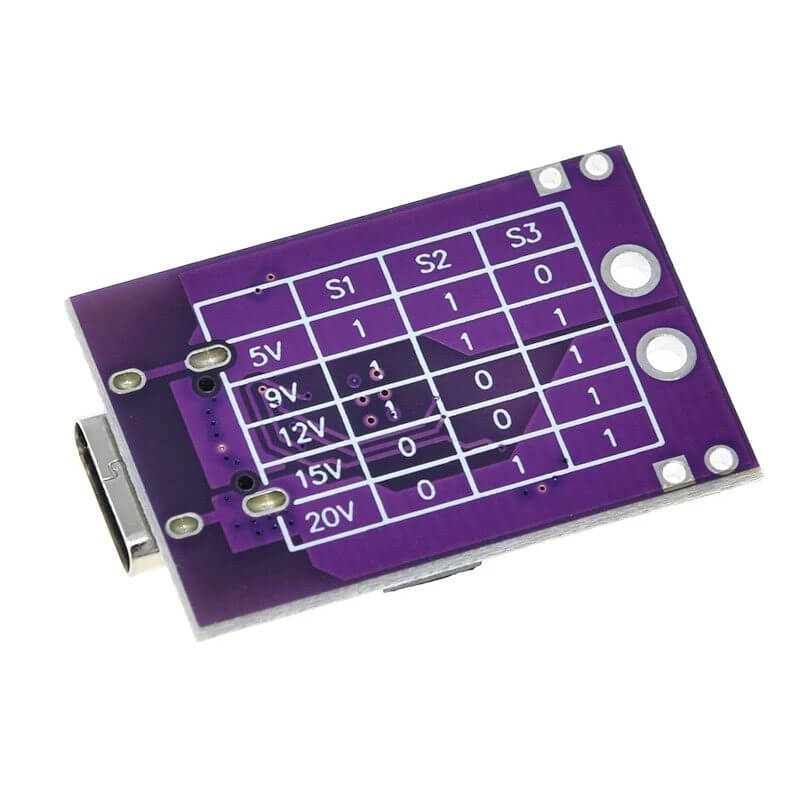

2. Si el interruptor DIP no se ajusta de acuerdo con la tabla, el módulo emitirá cualquier voltaje del voltaje anterior.

Protocolos de Carga Rápida

Protocolo PD

PD es Power Delivery, que se centra en dos o más dispositivos, o incluso en un proceso de transmisión de energía basado en la interfaz USB de la red inteligente. La transmisión de energía puede ser bidireccional, incluso está en red y puede tener una estrategia de suministro de energía a nivel de sistema. QC es Quick Charge (Carga rápida) solo presta atención al problema de la carga rápida. La transmisión de energía es unidireccional, no tiene la capacidad de conexión en red y no admite otras funciones además de la fuente de alimentación.

USBPD3.0 tiene un rango de salida de voltaje de 3.0V a 21V y un voltaje de paso a paso de 20mV, además de que cubre alta tensión, baja corriente, baja tensión y alta corriente

Protocolo QC

La tecnología Qualcomm® Quick Charge suministra corriente a tus dispositivos con más rapidez que la carga convencional, lo que reduce el tiempo que tienes que dejar los dispositivos enchufados para cargarlos.

• Quick Charge 1.0: utiliza 5 V y 2 A, para conseguir una potencia de 10 W.
• Quick Charge 2.0: puede utilizar los voltajes de 5 V, 9 V o 12 V consiguiendo potencias de hasta 18 W.
• Quick Charge 3.0: ya es más avanzado y puede aumentar el voltaje dinámicamente entre 3,6 V y 20 V, aunque la potencia máxima sigue siendo de 18 W.
• Quick Charge 4 y 4+: en este caso Qualcomm juega tanto con el voltaje como con la intensidad de la corriente. A 5 V es capaz de suministrar entre 4,7 y 5,6 amperios, mientras que a 9 V entrega 3 A. Además, los dispositivos con QC 4+ que utilicen USB-C tienen un segundo chip de gestión de energía que les permite aumentar la potencia hasta 27 W sin peligro de sobrecalentamiento.

Protocolo AFC

La carga rápida adaptativa es un protocolo de Samsung no tan popular, pero funciona en la variación de voltaje como el amperaje para optimizar la potencia de carga:

• Los teléfonos más antiguos con conectores micro USB utilizan 5V/2A (10 W).
• Los nuevos teléfonos con USB-C pueden obtener 5V/3A o 9V/2A (18 W).

Este estándar es algo conservador y carga la batería de manera más lenta que el QC de Qualcomm.
