INFORMACIÓN

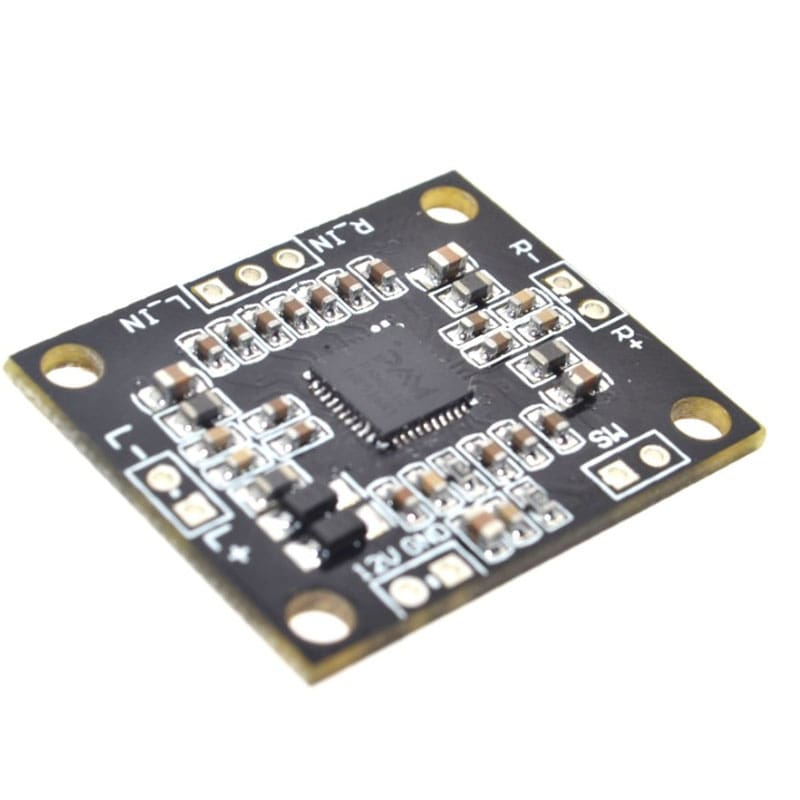

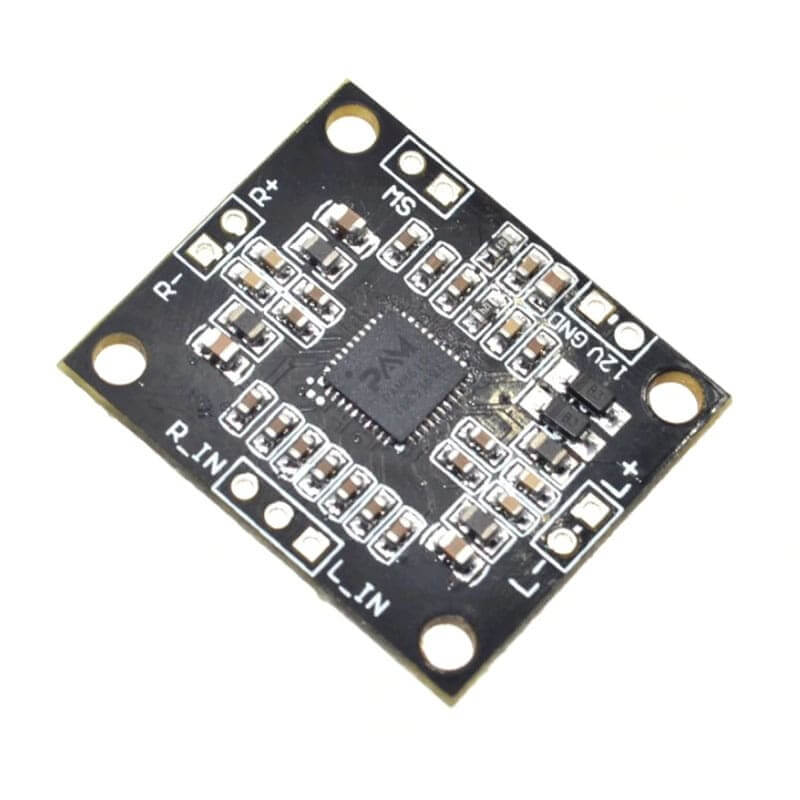

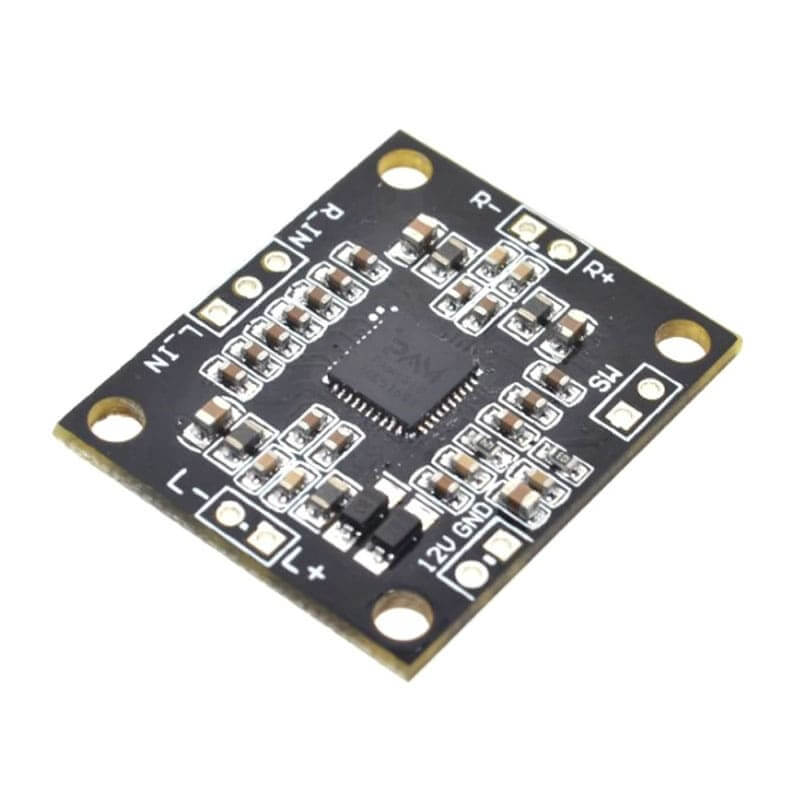

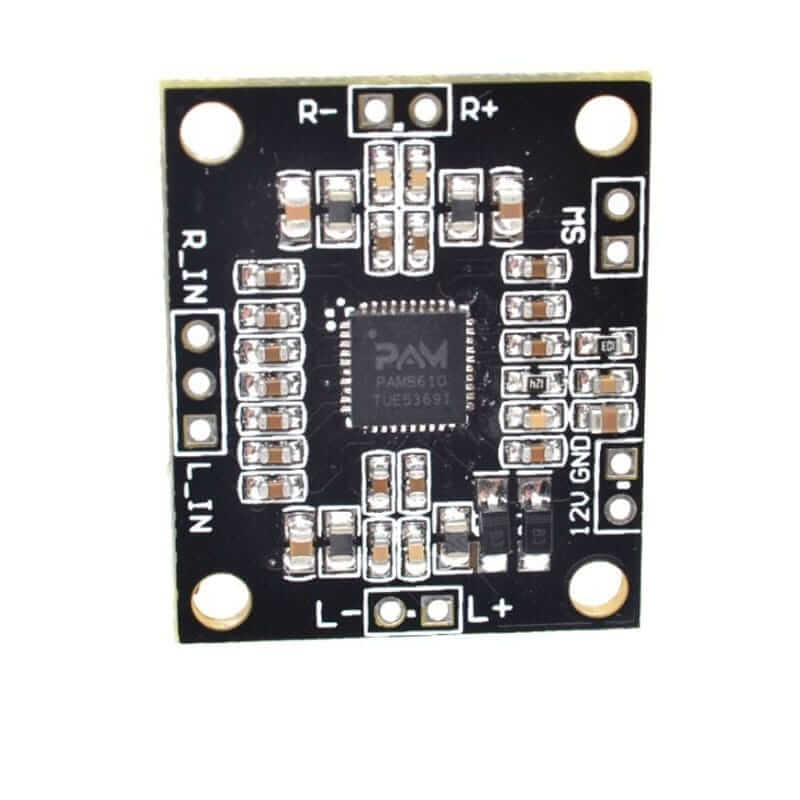

El PAM8610 es un amplificador de audio estéreo clase D que puede entregar hasta 2x15W de potencia a una carga de 8 ohmios, operando con una fuente de alimentación de 7V a 15V DC, siendo 12V la más común. Está basado en el chip PAM8610 de Diodes Incorporated, el cual utiliza modulación por ancho de pulso (PWM) para amplificar señales de audio con alta eficiencia y bajo calor generado, sin necesidad de disipadores grandes. Su funcionamiento consiste en tomar una señal de audio de baja potencia (proveniente de un reproductor, módulo Bluetooth o microcontrolador) y amplificarla lo suficiente para alimentar directamente un par de altavoces estéreo. Además, cuenta con características como bajo nivel de distorsión, buena fidelidad de audio, protección contra sobrecalentamiento y sobrecarga, y generalmente incluye control de volumen.
El PAM8610 Amplificador Estéreo 2x15W 12V se utiliza ampliamente en proyectos de audio compactos donde se requiere una buena calidad de sonido con bajo consumo energético y sin necesidad de disipadores voluminosos. Sus principales aplicaciones incluyen altavoces Bluetooth caseros, radios portátiles, sistemas de sonido para computadoras, televisores, monitores de audio, y proyectos electrónicos DIY donde se integran reproductores MP3, módulos Bluetooth o tarjetas de desarrollo como Arduino, ESP32 o Raspberry Pi. Gracias a su alta eficiencia y diseño en clase D, es ideal para dispositivos alimentados por baterías o fuentes limitadas, ofreciendo un equilibrio entre potencia, fidelidad y tamaño reducido. También es muy utilizado en sistemas embebidos, kits de aprendizaje y soluciones de audio económicas con buena salida estéreo.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Chip Principal: PAM8610.
- Tipo de Amplificador: Clase D.
- Eficiencia: 90%.
- Voltajes:
- Funcionamiento: 7 – 15 VDC.
- Alimentación: 12 VDC.
- Corrientes:
- Estática: 20 mA.
- Alimentación: 3 A.
- Respuesta en frecuencia: 20 Hz a 20 kHz.
- Relación Señal /Ruido: 80 dB.
- Altavoces compatibles (Impedancia de salida): 4Ω a 8Ω.
- Número de canales: 2.
- Potencia de Salida:
- Con impedancia de 4Ω: 15W por canal.
- Con impedancia de 8Ω :10W por canal.

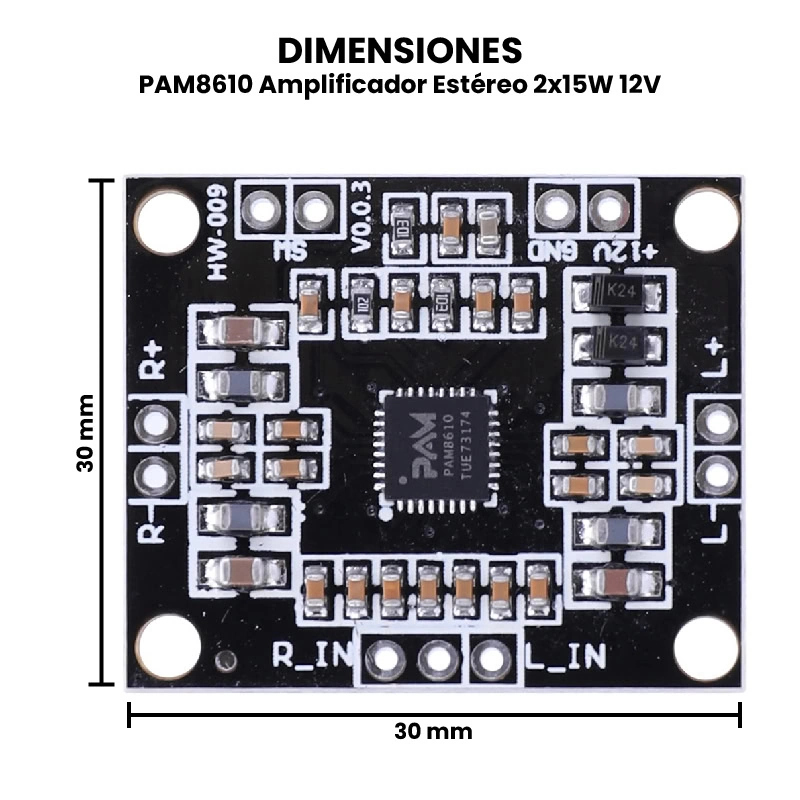

- Dimensiones: 30 mm x 30 mm x 3 mm.
- Peso: 3 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL

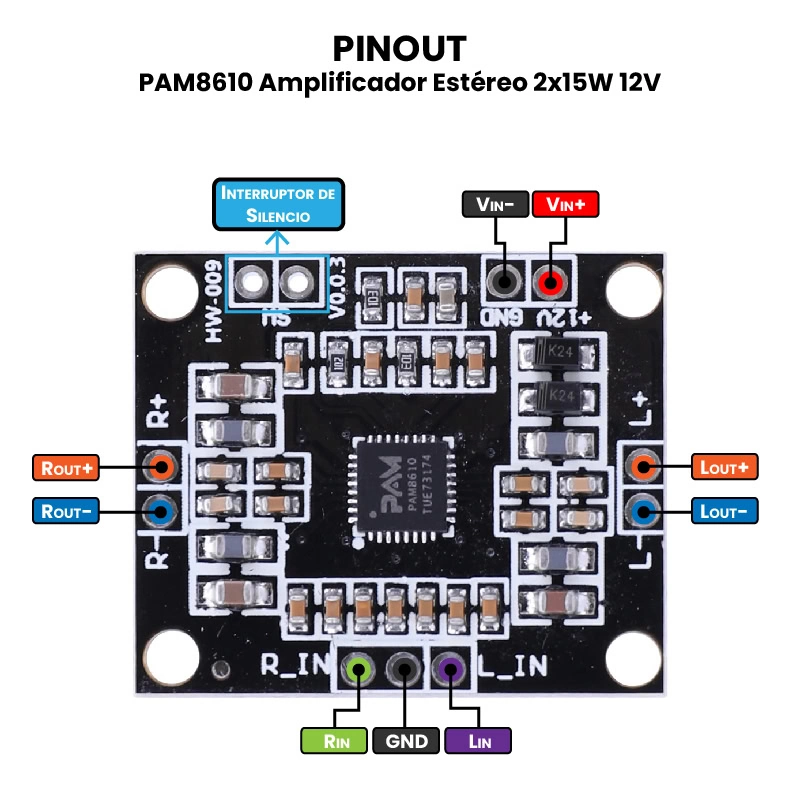

Cómo utilizar el Amplificador Estéreo PAM8610.
- El límite de voltaje de alimentación es de 16.5 V, no use más de este voltaje.
- Se recomienda la alimentación de 12v, 3A.
- Altavoces estéreo de 4-8 pulgadas recomendado.
- No cortocircuite la salida de audio a otra o un cortocircuito a tierra.
- Revise antes de conectar a la fuente de alimentación que el cableado sea el correcto
- Verificar que la temperatura del microcontrolador, si es alta, colocar un disipador.
Amplificadores Clase D.
En el caso del Amplificador de Doble Potencia, PAM8610 es un tipo clase D que convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).
Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.
