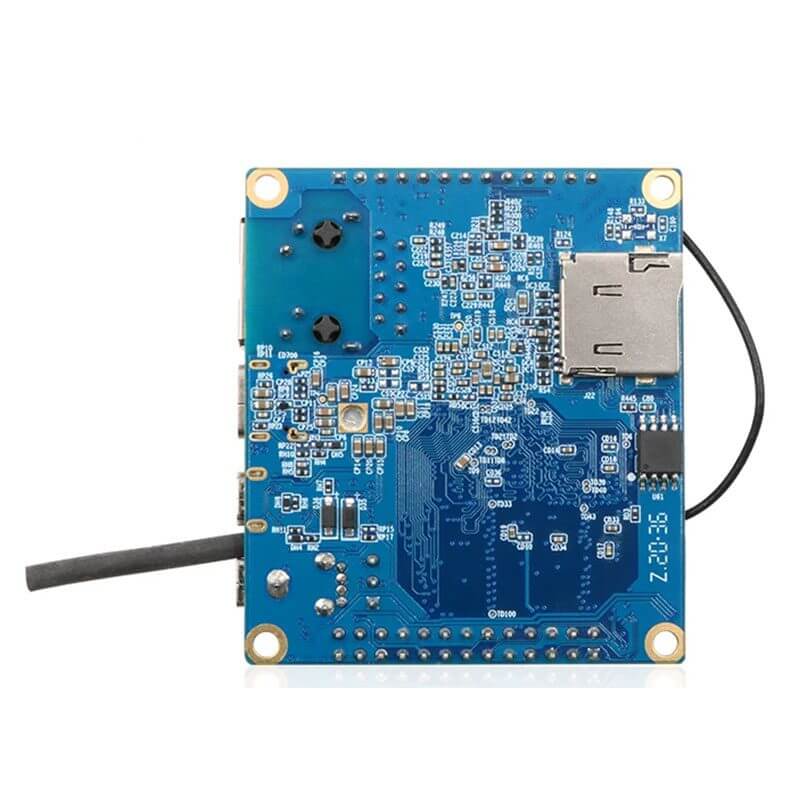

Orange Pi Zero2 1GB RAM Cortex-A53 1.5GHz

INFORMACIÓN

Orange Pi Zero2 de un 1GB RAM es una mini computadora, incorpora un SoC Allwinner H616 que incluye un procesador ARM de 64 bits, modelo Cortex-A53 de cuatro núcleos con velocidad de reloj de 1.5 GHz. Cuenta con la ranura para tarjetas microSD para almacenamiento y carga del sistema operativo o aplicaciones, puede ejecutar Android10, Ubuntu o Debian.

Incluye una flash SPI de 2 MB, puerto para Ethernet, Wi-Fi y Bluetooth 5.0, además de los habituales puertos USB (un de 2.0 y otro Tipo C para su alimentación) y salida de vídeo mediante un puerto micro HDMI.

También la placa tiene 26 pines para GPIO y otra interfaz de conexión de 13 pines que puede usar para agregar dos puertos USB más, un receptor IR, un conector para auriculares y una conexión de salida de TV.

Orange Pi Zero2 esta diseñada para que puedas crear tu propio mini ordenador, así como también consolas de juegos, servidores, televisores inteligentes, entre otras aplicaciones, ya que es de código abierto.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Orange Pi
• Modelo: Orange Pi Zero2
• Versión: V1.3
• Procesador (CPU): Cortex-A53 de cuatro núcleos de alto rendimiento Allwinner H616 de 64 bits
• Frecuencia del CPU: 1.5GHz
• RAM: 1GB
• SDRAM: DDR3 de 512 MB / 1 GB (compartido con GPU)
• GPU: Mali G31 MP2 es compatible con OpenGL ES 1.0/2.0/3.2, OpenCL 2.0
• WiFi doble banda compatible con IEEE 802.11 a/b/g/n/ac
• Bluetooth: BT5.0
• Ethernet de 1000M/100M/10M
• SO compatibles: Android10, Ubuntu o Debian
• Puerto USB 2.0: 3 * HOST USB 2.0 (dos de ellos son a través de una placa de interfaz de 13 pines)
• Fuente de alimentación: Interfaz tipo C Entrada 5V 2A
• Ranura MicroSD: Inserte tarjeta microSD clase 10, capacidad mínima 8GB, recomendable 16GB
• Led´s: LED de alimentación y LED de estado
• Puerto serie de depuración: UART-TX, UART-RX y GND
• Receptor IR: Admite control remoto IR (a través de la placa de interfaz de 13 pines)
• Dimensiones: 60mm x 53mm x 17mm
• Peso: 30g

Codificación de vídeo

• Codificador H.264 BP/MP/HP hasta 4K a 25 fps o 1080p a 60 fps
• Rendimiento de instantáneas JPEG de 1080p a 60 fps

Decodificación de vídeo

• Decodificador H.265 Main10@L5.1 hasta 4K@60fps o 6K@30fps
• Decodificador VP9 Profile 2 hasta 4K@60fps
• H.264 BP/MP/HP@L4 .2 decodificador hasta 4K@30fps
• Decodificador AVS2 JiZhun de 10 bits hasta 4K@60fps

Salidas de vídeo

• Micro HDMI 2.0a hasta 4K a 60 fps
• Salida TV CVBS, compatible con PAL/NTSC (A través de una placa de interfaz de 13 pines)

Salida de audio

• Micro HDMI
• Soporta puerto de audio de 3.5 mm A través de una placa de interfaz de 13 pines

Periféricos de bajo nivel

• Cabezal de 26 pines con I2C, SPI, UART y múltiples puertos GPIO
• Cabezal de 13 pines con 2*USB Host, pin IR, salida de TV, AUDIO (sin MIC) y 3 puertos GPIO

---

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Esquemático
• Linux Source code
• Allwinner H616 Datasheet

Manuales de usuario

• Guía oficial OrangePi Zero2
• OrangePi Zero2

Sistemas operativos

• Download Images
• Android Image
• Ubuntu Image
• Debian Image
• Office Tools

---

INFORMACIÓN ADICIONAL

Recomendaciones de uso.

• Esta tarjeta no cuenta con fuente de alimentación, recomendable suministrar alimentación de 5V 2A. Puedes utilizar la fuente de alimentación USB-C o el eliminador USB Tipo C con switch de ON / OFF.
• Para cargar los sistemas operativos es necesario usar una memoria Micro SD de clase 10 con mínimo de almacenamiento de 8GB.
• La placa incorpora un conector Micro HDMI para facilitar las conexiones con un monitor con HDMI, te recomendamos usar el adaptador HDMI hembra a micro HDMI macho.
• Es recomendable colocar un disipador al procesador: ‎Allwinner H616, para que tenga una vida útil mas extensa.
• Para cualquier duda de uso y primeras prácticas te recomendamos leer el manual de usuario Orange Pi Zero2.

¿Qué es Orange Pi Zero2?

Es una computadora de placa única de código abierto. Puede ejecutar Android10, Ubuntu o Debian. Utiliza el SoC AllWinner H616 y tiene SDRAM DDR3 de 512 MB / 1 GB.

¿Qué puedo hacer con Orange Pi Zero2?

Es utilizada para crear una mini computadora, montar un servidor inalámbrico, juegos y más.

¿Para quién es Orange Pi Zero2?

Orange Pi Zero2 es para cualquier persona que quiera comenzar a crear con tecnología. Es una herramienta simple, divertida y útil que puede usar para comenzar a tomar el control del mundo que lo rodea.

¿Cuáles son las características de Orange Pi Zero2?

Velocidad: El Orange Pi Zero2 tiene un procesador Cortex A53 basado en ARM de cuatro núcleos con una velocidad de reloj de 1,5 GHz. Esto tiene una arquitectura de 64 bits, lo que permite un rendimiento computacional más rápido.

Conectividad: Orange Pi Zero2 proporciona una mejor conectividad que su predecesor, que tenía problemas conocidos de Wi-Fi. El Wi-Fi es más rápido y mejorado y una conexión Bluetooth 5.0 para una conectividad estable. Los puertos para Micro-HDMI, puerto USB 2.0 y USB tipo C (para alimentación) garantizan una conectividad actualizada. La placa tiene 26 pines de encabezado para GPIO y otra interfaz de conexión de 13 pines que puede usar para agregar dos puertos USB más, un receptor IR, un conector para auriculares y una conexión de salida de TV.

Reproducción de video: La característica sobresaliente de Orange Pi Zero2 es su capacidad de reproducción de video. Puede reproducir un video de forma nativa a una resolución de 4K y 60 cuadros por segundo. Incluso puede reproducir videos de 6K a una velocidad reducida de 30 cuadros por segundo. Muy pocas placas ofrecen esta funcionalidad y por lo tanto, hace que Orange Pi Zero2 sea una excelente placa para televisores inteligentes.

Tamaño reducido: El Orange Pi Zero2 puede caber en la palma de su mano. Es más pequeño que sus competidores. Es ligera tiene un peso de solo 30 gramos, es un gran competidor para aplicaciones donde el tamaño y el peso importan.

Compatibilidad con el sistema operativo: Otro aspecto destacado de Orange Pi Zero2 es la compatibilidad nativa con el sistema operativo Android. Esto le permite explorar un mundo completamente nuevo de aplicaciones de Android y hace que la placa sea un poco más versátil. Zero2 también admite distribuciones de Linux como Ubuntu y Debian OS. El hecho de que todas las imágenes del sistema operativo estén disponibles para descargar en el sitio web de Orange Pi facilita el proceso de configuración.

---
