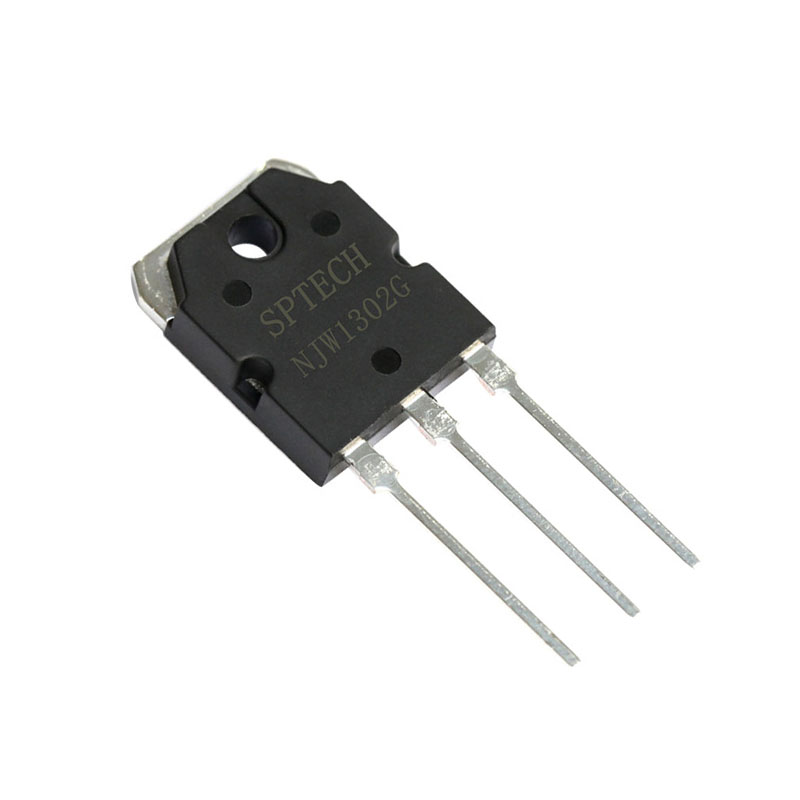

NJW1302G Transistor PNP -250V -15A TO-3P

NJW1302G Transistor PNP -250V -15A TO-3PN

Name: NJW1302G Transistor PNP -250V -15A TO-3PN
SKU: AR3891
Availability: InStock

El precio original era: $ 31.00.El precio actual es: $ 28.00.

74 disponibles

SKU: AR3891 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -15A, -250V, 2SA1294, 2SA1943N(S1, 2SA1962-O(Q), 2SA1962OTU, 2SA1962RTU, amplificadores, audio, conmutadores, E, NJW0302G, NJW1302G, PNP, potencia, S), SPTECH, TO-3P, TO-3PN, transistor, Transistor PNP

INFORMACIÓN

El NJW1302G Transistor PNP está diseñado para ofrecer un rendimiento confiable en aplicaciones de alta potencia , manejando una tensión VCEO de -250V y una corriente IC de -15A.

El NJW1302G Transistor PNP es recomendado reguladores de conmutación, inversores de alta frecuencia o en amplificadores. Explora nuestra amplia gama de transistores para potenciar tus proyectos. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: NJW1302G
Encapsulado: TO-3PN
Tipo: PNP
Voltaje:
- VCEO: -250V
- VCBO: -250 V
- VEBO : -5V
Corriente:
- IC: -15A
- IB : -1.6A
Disipación total del dispositivo (Pc): 200 W
Frecuencia de Transición: 30 MHz
Ganancia de corriente continua (hfe):75 a 150
Montaje: THT

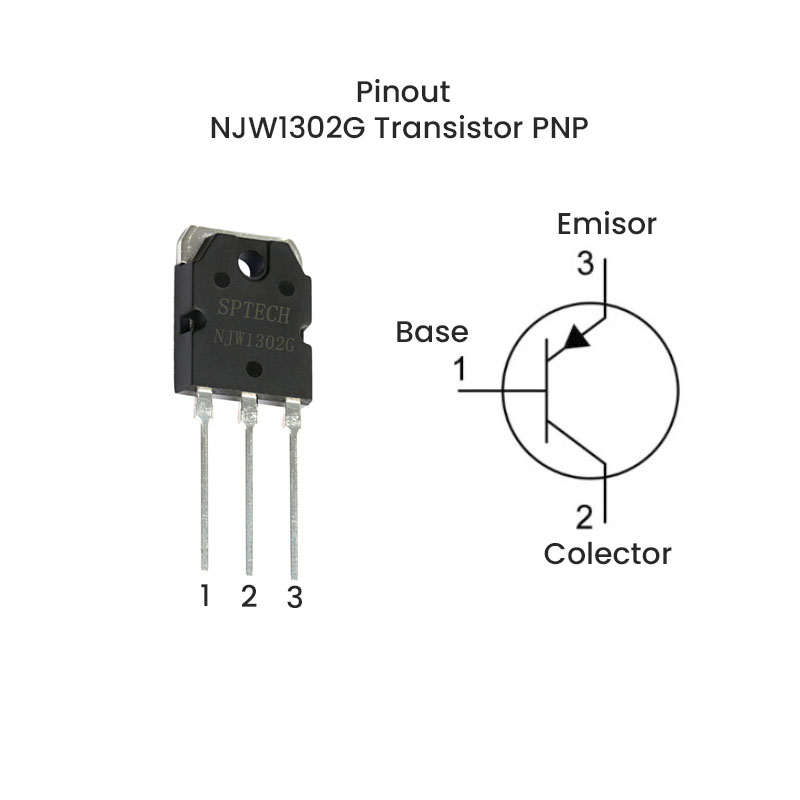

Pines: 3
Temperatura de trabajo: -65°C a 150°C

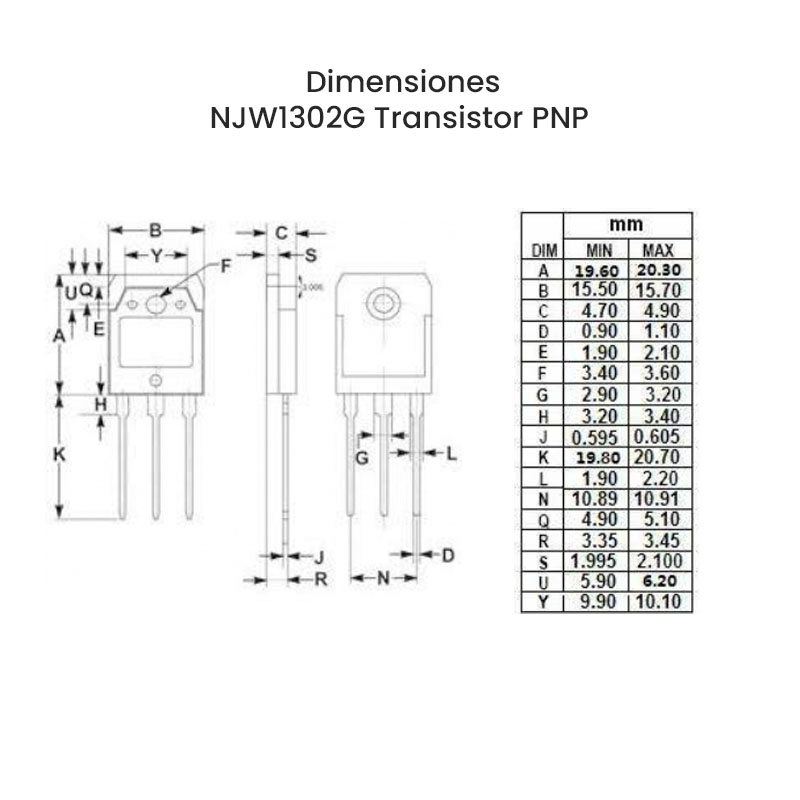

Dimensiones: 15.6 x 40mm
Peso: 5.15 g

SUSTITUTO

Similares: NJW0302G, 2SA1294, 2SA1943N(S1,E,S), 2SA1962-O(Q) , 2SA1962OTU, 2SA1962RTU,2SA1962RTU.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El NJW1302G típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
La linealidad del hFE (ganancia de corriente en continua) ayuda a que el transistor mantenga una ganancia constante sobre un rango de corrientes, lo cual es importante para aplicaciones que requieren un comportamiento predecible.
