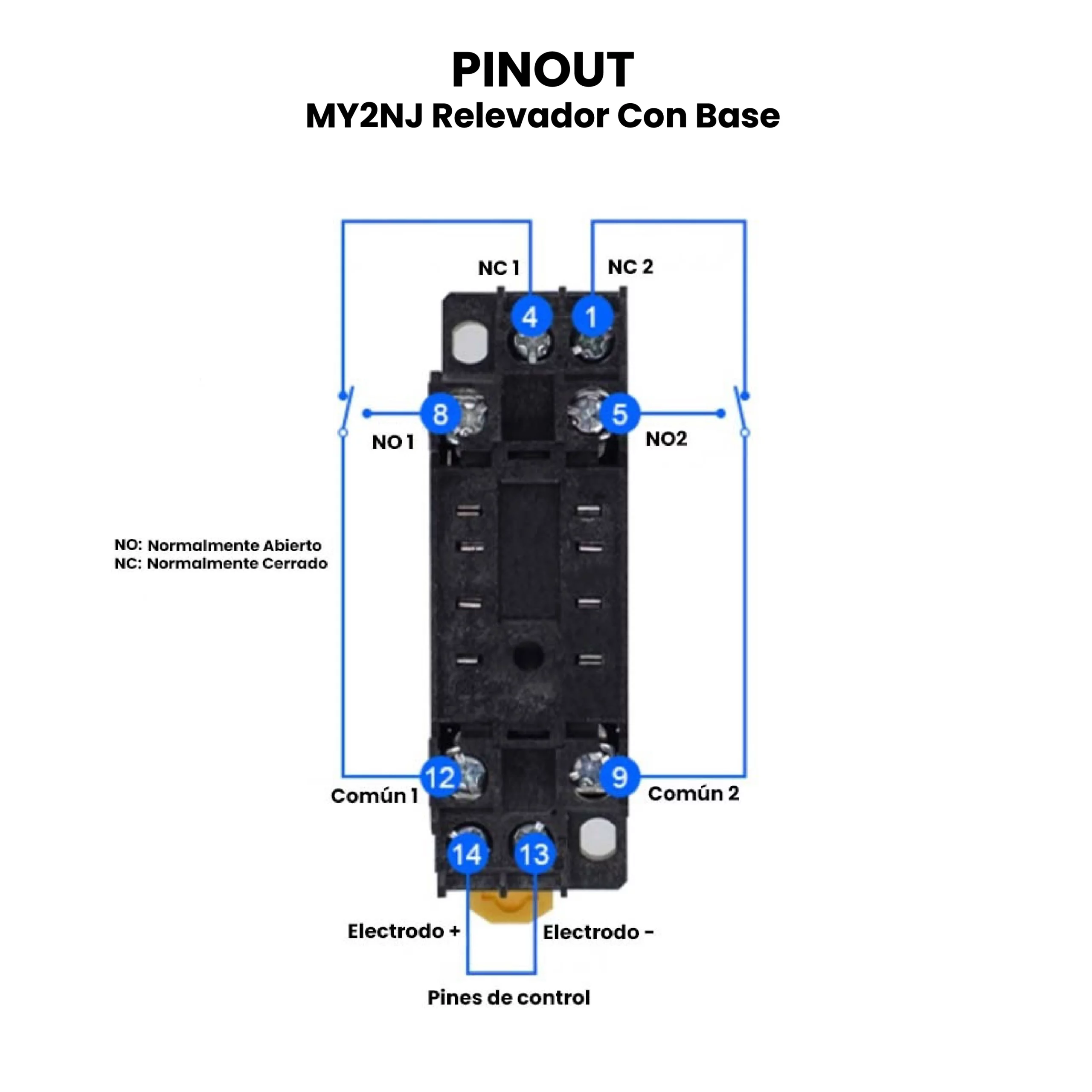

AR1917 - AR1920 Relevador Omron MY2NJ Con Base PINOUT

MY2NJ Relevador DC12V / DC24V / AC110V / AC220V Con Base

Name: MY2NJ Relevador DC12V / DC24V / AC110V / AC220V Con Base
SKU: 69240
Availability: InStock

Rango de precios: desde $ 68.00 hasta $ 111.00

Voltaje:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: MÓDULOS, RELEVADORES, RELEVADORES Etiquetas: 110 AC, 12 DC, 2 canales, 2 CH, 220 AC, 24 DC, base, DPDT, MY2NJ, Omron, Outlet, PYF08A, relay, rele, relevador, relevador con base, Relevadores

INFORMACIÓN

El MY2NJ Relevador es un relé electromecánico de doble polo (DPDT) diseñado para controlar y conmutar circuitos eléctricos mediante una señal de baja potencia. Está disponible en diferentes versiones de bobina, como DC 12 V, DC 24 V, AC 110 V y AC 220 V, lo que le permite adaptarse a una amplia gama de sistemas de control. Su funcionamiento se basa en un electroimán interno que, al recibir el voltaje nominal, atrae una armadura móvil que cambia el estado de los contactos internos, permitiendo abrir o cerrar uno o más circuitos eléctricos. De esta forma, el relevador puede activar, desactivar o cambiar la dirección de una señal o carga eléctrica sin que el circuito de control tenga que manejar directamente altas corrientes. Además, incluye una base con terminales atornillables, lo que facilita su instalación, mantenimiento y conexión segura.

El MY2NJ Relevador se utiliza ampliamente en automatización y control de sistemas eléctricos e industriales, gracias a su capacidad para manejar dos circuitos de manera simultánea. Es común encontrarlo en tableros de control, sistemas de iluminación, control de motores, bombas, HVAC y equipos de señalización. También se emplea como interfaz entre controladores lógicos programables (PLC) y cargas de mayor potencia, permitiendo proteger y aislar los circuitos de control de corrientes elevadas. Su diseño compacto, fiabilidad y base desmontable lo hacen ideal para proyectos de automatización doméstica e industrial, conmutación de procesos eléctricos y control secuencial en maquinaria y sistemas electrónicos.

Contamos con otros modelos de relevadores, desde MY4NJ y LY2NJ a diferentes voltajes, consulta sus especificaciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

12 DC MY2NJ

Modelo: MY2NJ.
Voltaje: DC12V.
Corriente nominal: 5 A.
Canales: 2.
Tipo de contactos: DPDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 8 pines.
Base adaptadora: PYF08A.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C.

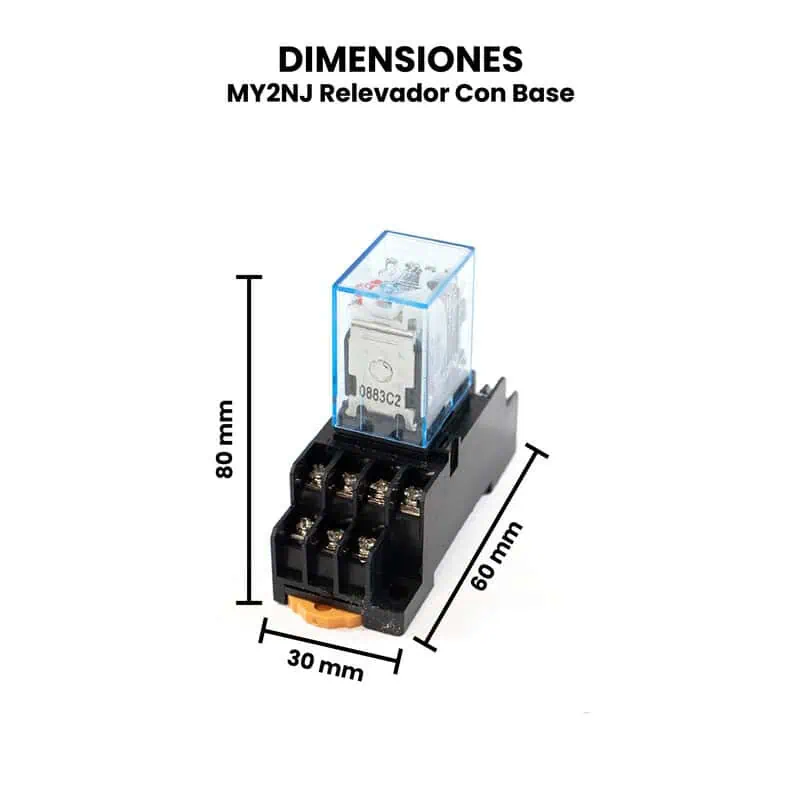

Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 57 g.

24 DC MY2NJ

Modelo: MY2NJ.
Voltaje: DC24V.
Corriente nominal: 5 A.
Canales: 2.
Tipo de contactos: DPDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 8 pines.
Base adaptadora: PYF08A.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C.
Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 56.5 g.

110 AC MY2NJ

Modelo: MY2NJ.
Voltaje: AC110V.
Corriente nominal: 5 A.
Canales: 2.
Tipo de contactos: DPDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 8 pines.
Base adaptadora: PYF08A.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C
Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 55 g.

220 AC MY2NJ

Modelo: MY2NJ.
Voltaje: AC220V.
Corriente nominal: 5 A.
Canales: 2.
Tipo de contactos: DPDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 8 pines.
Base adaptadora: PYF08A.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C
Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 56 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es Relevador MY2NJ?

Es un relevador de potencia de la serie MY(S) de dos canales y una señal de control, que permite activar de forma simultánea los dos canales. Estos relevadores vienen encapsulados en una cubierta transparente, cuentan con un led indicador que le permite comprobar fácilmente el estado del relevador, este led indicador identifica el tipo de tensión de la bobina (LED rojo para la bobina de CA y LED verde para la bobina de CC).

¿Para qué sirve?

Estos relevadores son de propósito generar que podrás utilizarlo en proyectos de electrónicos, ya que funcionan como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.
