MT3608 Regulador 2A Tipo-C/Micro USB

El regulador MT3608 es un dispositivo electrónico que permite la regulación o conversión de voltaje de corriente directa “DC” a otro voltaje “DC” con una alta eficiencia de conversión, puede tomar voltajes de entrada tan bajos como 2V y aumentar la salida hasta 28V. Puede suministrar voltaje a través del puerto Tipo C o Micro USB.

Este tipo de regulador es ideal para proyectos electrónicos alimentados por baterías (como las de litio de 3.7V), ya que puede convertir ese voltaje a 5V, 9V o incluso 12V, dependiendo de las necesidades del circuito. Sus aplicaciones comunes incluyen la alimentación de microcontroladores como Arduino, módulos de comunicación, tiras LED, pequeños motores y cargadores portátiles. Gracias a sus entradas Tipo-C y Micro USB, es compatible con una amplia variedad de fuentes de alimentación modernas, lo que lo convierte en una herramienta versátil y práctica tanto para desarrolladores como para aficionados a la electrónica.

¿Cómo testear el regulador MT3608?

Este módulo tiene un trimpot multivuelta (potenciómetro) para ajustar el voltaje de salida. Dado que el trimpot tiene 25 vueltas de ajuste, puede ajustar fácilmente la salida del módulo exactamente al voltaje que necesites, pero la corriente de salida será menor en comparación con la corriente de entrada. Como se trata de un convertidor elevador, el voltaje de salida debe ser mayor que el voltaje de entrada suministrado.

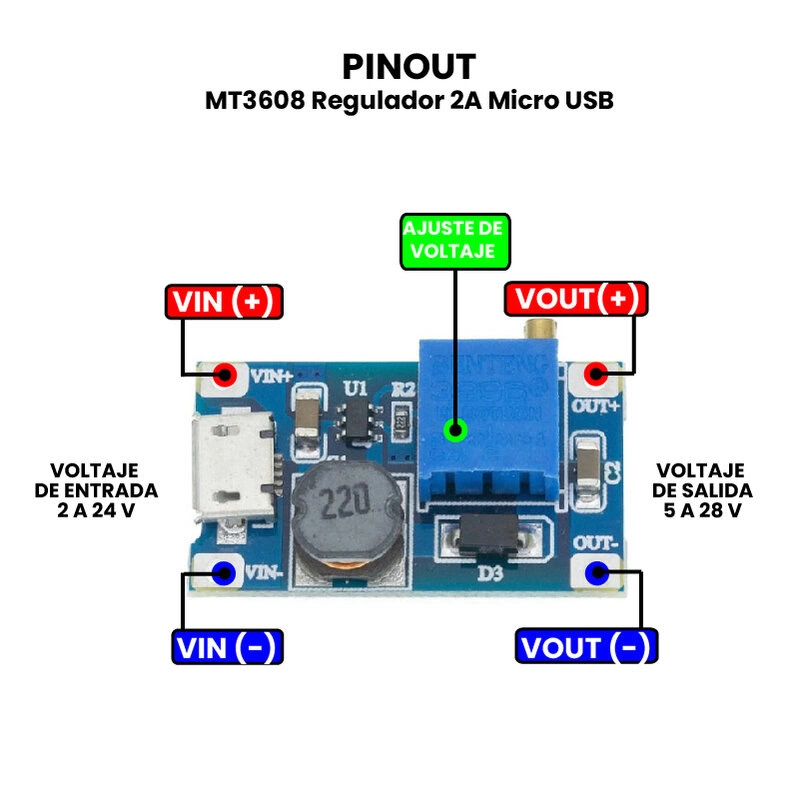

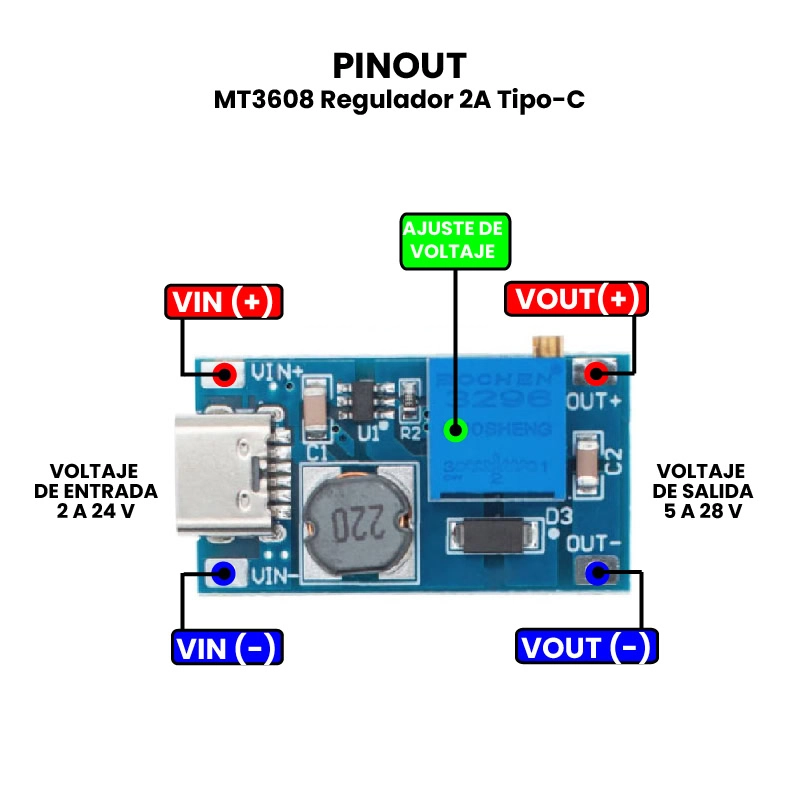

Solo debes conectar una fuente de voltaje, un eliminador o una batería en los pines de VIN- y VIN+, para que tengas un voltaje de salida en los pines OUT+ y OUT-, utiliza un multímetro, ponlo en la escala de voltaje DC y conecta las terminales del multímetro a las salidas del módulo, te dará un voltaje mayor al de entrada, posteriormente con ayuda de un destornillador girar el trimpot para ajustar el voltaje de salida y con la ayuda del multímetro visualiza el voltaje, de esta manera puedes definir el voltaje de salida que necesites para tus proyectos.
