INFORMACIÓN

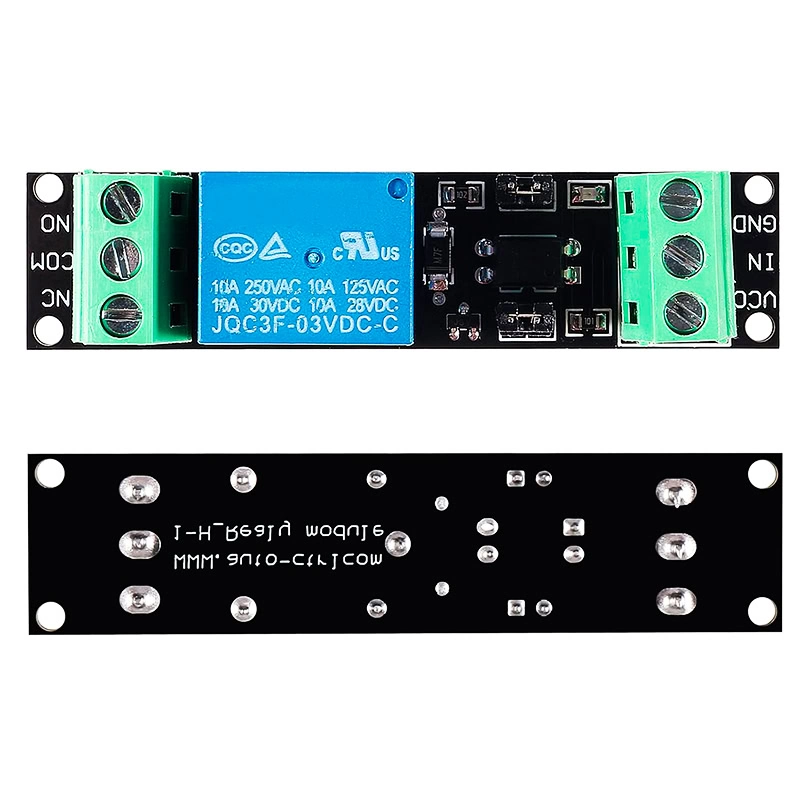

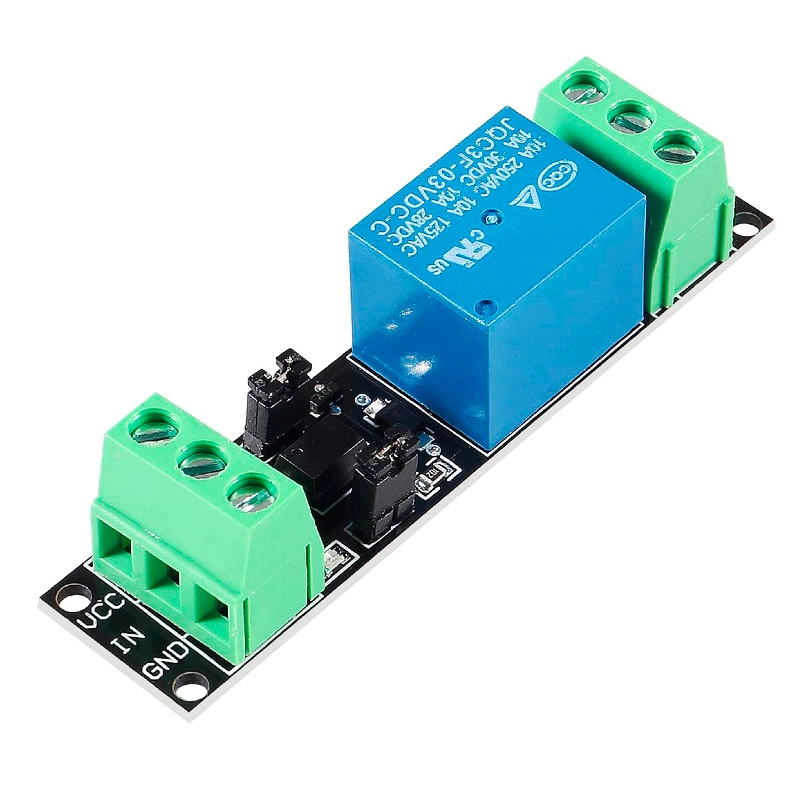

El Módulo Relevador con Optoacoplador Aislado 1 CH 3V es un dispositivo electrónico diseñado para controlar cargas eléctricas de mayor voltaje o corriente mediante una señal de alto voltaje proveniente de una tarjeta de desarrollo. Este módulo utiliza un relevador electromecánico que actúa como interruptor controlado electrónicamente, y un optoacoplador que proporciona aislamiento eléctrico entre la parte de control (baja tensión) y la parte de potencia (alta tensión), protegiendo al circuito de control frente a posibles picos o interferencias eléctricas. Su funcionamiento consiste en que, al recibir una señal de activación de 3 V en su entrada, el optoacoplador transmite la señal de manera óptica al relevador, cerrando o abriendo su contacto.
El Módulo Relevador con Optoacoplador Aislado 1 CH 3V se utiliza principalmente en proyectos de automatización, domótica y control electrónico, donde se requiere activar o desactivar dispositivos eléctricos desde un sistema de bajo voltaje. Sus aplicaciones incluyen el control de luces, ventiladores, bombas de agua, cerraduras eléctricas, alarmas o cualquier carga que funcione con corriente alterna o continua dentro de los límites del relevador. Gracias a su optoacoplador, es ideal para proyectos que demandan seguridad y aislamiento eléctrico entre la parte lógica y la de potencia. Es compatible con tarjetas de desarrollo como Arduino, ESP8266, ESP32, Raspberry Pi, STM32 y microcontroladores PIC o AVR, ya que puede ser manejado fácilmente mediante una señal digital de salida.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Alimentación: 3 a 3.3 VDC.
- Optoacoplador: EL817.
- Cargas:
- De 10 A a 250 VCA.
- De 10 A a 30 VCC.
- Activación: Señal de Alto Nivel.
- Tipo de salida: Relé Electromecánico con contactos COM / NO / NC.
- Diseño de doble alimentación para una alta capacidad antiinterferencias y una gran fiabilidad con protección de aislamiento óptico.
- Protección Contra Sobrecorriente.
- Tiempo de Respuesta: 20 milisegundos.
- Indicador LED de Activación de Relé.
- Jumper para Conmutación de voltajes.
- Vida Útil: 100, 000 ciclos continuos.

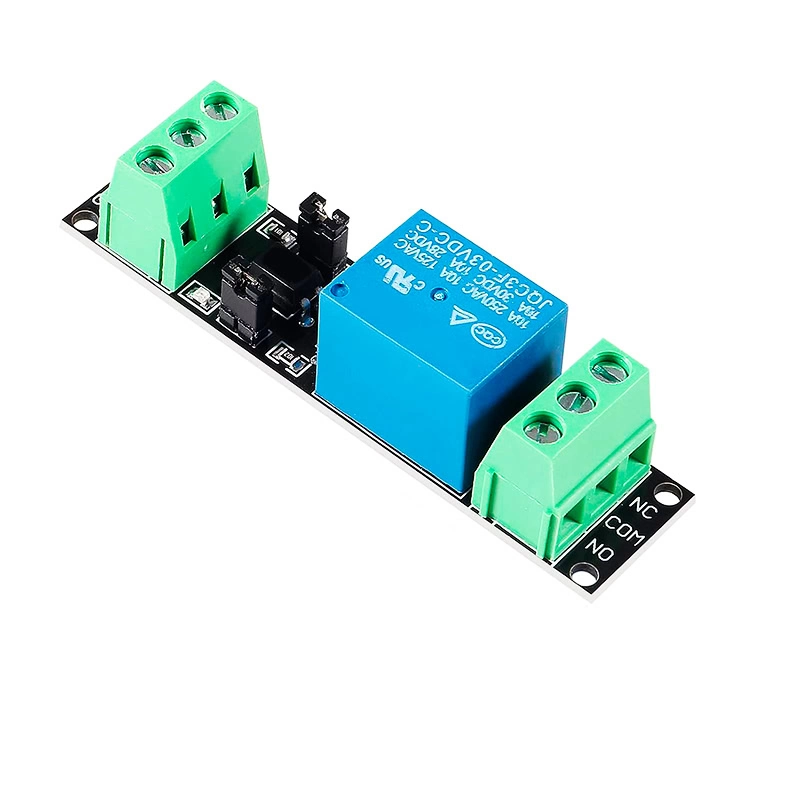

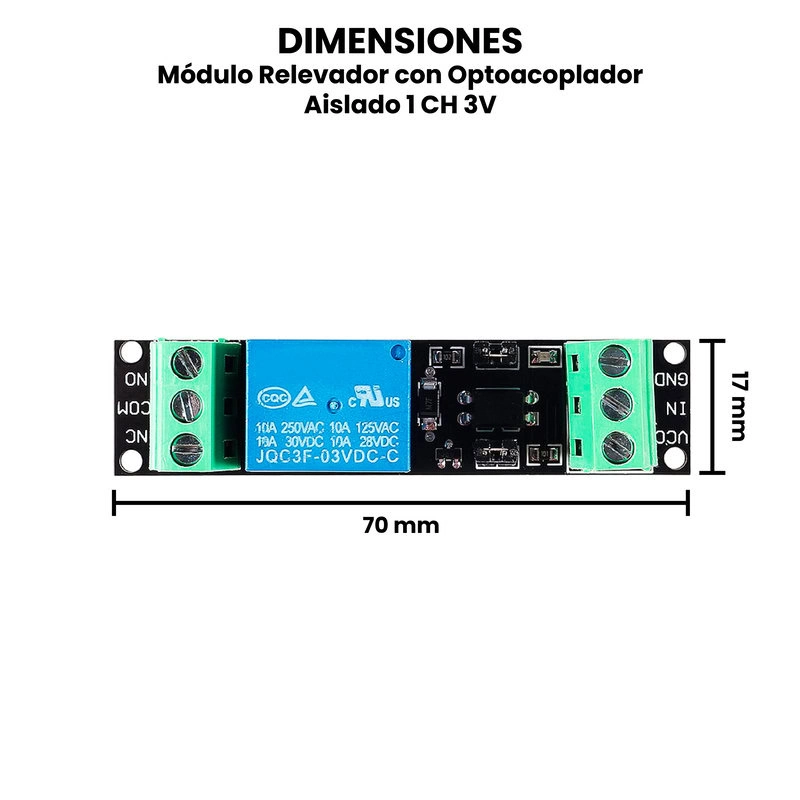

- Dimensiones: 17 mm x 70 mm x 20 mm.
- Peso: 19 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el Módulo Relevador con Optoacoplador Aislado 1 CH 3V?
Aquí tienes una guía sencilla, paso a paso para probar tu Módulo Relevador con Optoacoplador Aislado 1 CH 3V usando una ESP32 como señal de activación. Incluye dos formas de conexión (sin aislamiento y con aislamiento por opto).
Materiales Necesarios:
- ESP32 (p. ej. DevKit).
- Módulo relevador 1CH con optoacoplador.
- Fuente 3.3V puede ser el USB de la PC
- Cables dupont.
- LED + resistencia 220Ω.

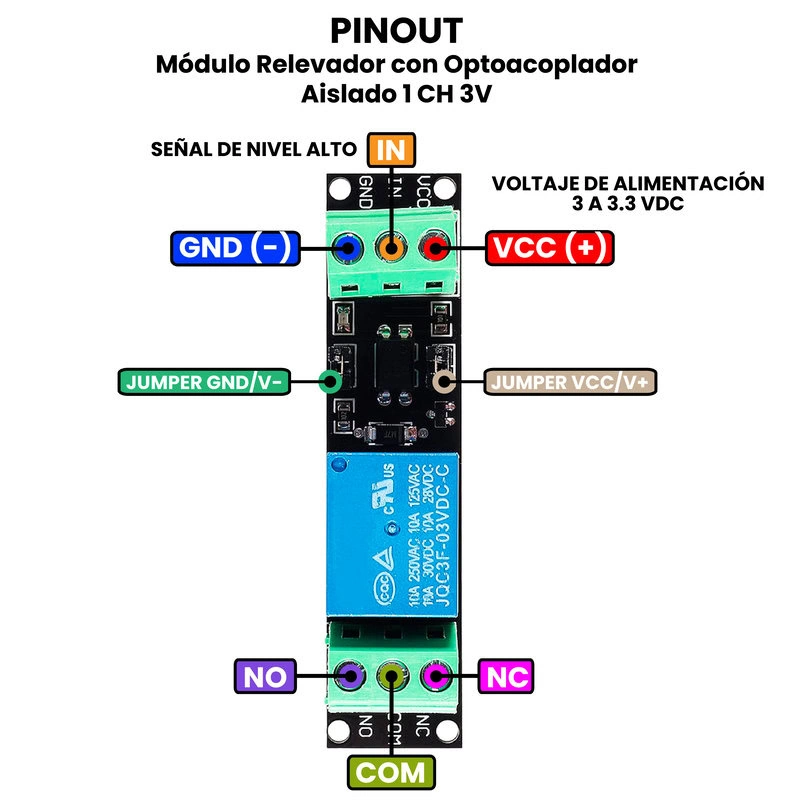

Conexiones SIN Aislamiento.
- Conecta
VCCdel módulo a 3.3V (por ejemplo, el pin 3.3V de la placa USB o una fuente 3.3V). - Conecta
GNDdel módulo al GND de la ESP32. - Conecta
INdel módulo a un pin GPIO de la ESP32, por ejemplo GPIO 23. - Deja los jumpers colocados para usar una sola alimentación (modo no aislado).
Resultado: la ESP32 y la bobina del relé comparten alimentación.
Conexiones CON Aislamiento.
- Quita ambos jumpers del módulo.
- Conecta
VCC(lado bobina) a 3.3V (fuente que alimenta la bobina). - Conecta el GND del lado bobina solo a la tierra de esa fuente 3.3V (NO lo conectes al GND de la ESP32 si quieres mantener aislamiento galvánico completo).
- Conecta
VCC(lado opto/entrada) a 3.3V de la ESP32. - Conecta
GND(lado opto/entrada) del módulo al GND de la ESP32. - Conecta
INdel módulo a tu GPIO de la ESP32 (por ejemplo GPIO 23).
Resultado: la bobina del relé se alimenta desde 3.3V independiente; el optoacoplador recibe la señal 3.3V de la ESP32 y mantiene aislamiento entre la lógica y la bobina (si no enlazas las masas).
Código de Prueba.
// Prueba simple relay - ESP32 (Arduino IDE)
// Ajusta RELAY_PIN si lo conectaste a otro GPIO
const int RELAY_PIN = 23;
const bool ACTIVE_LOW = true; // pon false si tu módulo es active HIGH
void setup() {
pinMode(RELAY_PIN, OUTPUT);
// Inicializa en estado apagado:
if (ACTIVE_LOW) digitalWrite(RELAY_PIN, HIGH);
else digitalWrite(RELAY_PIN, LOW);
Serial.begin(115200);
Serial.println("Prueba relay - empezando");
}
void loop() {
Serial.println("Relay ON");
if (ACTIVE_LOW) digitalWrite(RELAY_PIN, LOW); // activa si es LOW
else digitalWrite(RELAY_PIN, HIGH);
delay(1000);
Serial.println("Relay OFF");
if (ACTIVE_LOW) digitalWrite(RELAY_PIN, HIGH); // desactiva
else digitalWrite(RELAY_PIN, LOW);
delay(1000);
}
Si al ejecutar ves que el relé se activa en el momento contrario (por ejemplo, suena cuando debería estar apagado), cambia ACTIVE_LOW a false o true según corresponda.
Prueba Práctica.
- Con todo desconectado, realiza las conexiones según la opción que elegiste.
- Conecta la ESP32 al PC via USB (o su alimentación). Conecta la fuente 3.3V para el módulo si es externa.
- Abre el Monitor Serie a 115200 — verás “Prueba relay – empezando”.
- Carga y ejecuta el sketch anterior.
- Observa: cada segundo el módulo debe activar y desactivar el relé (escucharás un “click” suave si el relé mecánico es audible).
- Para verificar con carga: conecta un LED + resistencia a través de COM y NO (o NC) del relé (COM a + de la fuente, NO al LED y LED a GND) y observa que se enciende cuando el relé está en la posición activa.
