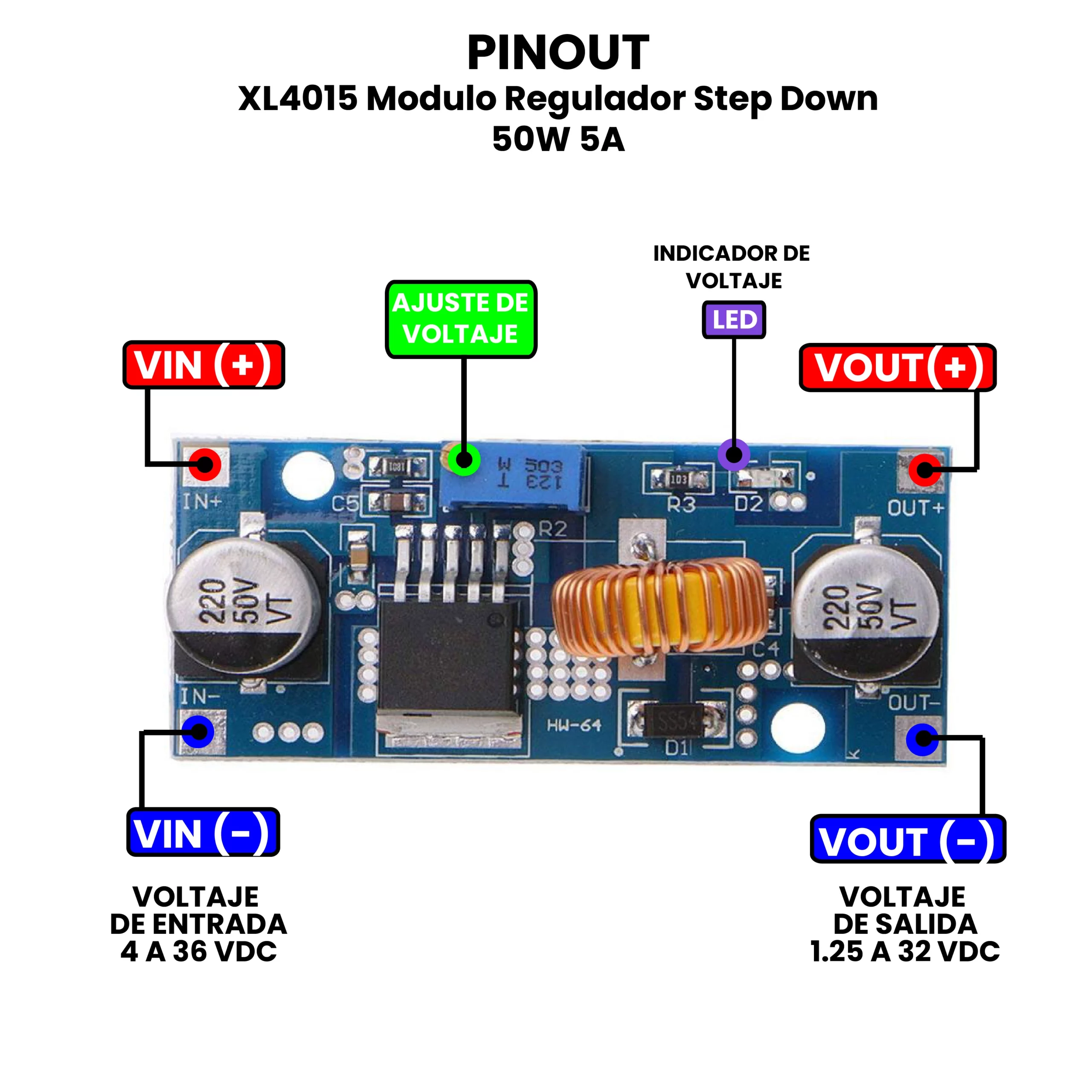

AR0083 - XL4015 Modulo Regulador Step Down 50W 5A PINOUT

XL4015 Modulo Regulador Step Down 50W 5A

$ 40.00

844 disponibles

CANTIDAD	PRECIO
10 piezas	$ 33.99
25 piezas	$ 30.09
35 piezas	$ 26.99

SKU: AR0083 Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: convertidor, Convertidor XL4015, dc-dc, modulo, Modulo XL4015, reductor, reductor de voltaje, regulador, Regulador Step Down, Regulador XL4015, step down, xl4, XL4015

INFORMACIÓN

El XL4015 Módulo Regulador Step Down 50W 5A es un convertidor DC-DC reductor de voltaje diseñado para disminuir un voltaje de entrada mayor a uno menor y estable con alta eficiencia. El usuario puede regular el voltaje mediante un potenciómetro, permitiendo alimentar distintos dispositivos electrónicos de forma segura y eficiente, con un rango de voltaje de 1.25 a 32 VDC en su salida, para ello debe ser alimentado con 4 a 36 VDC.

El XL4015 Módulo Regulador Step Down 50W 5A se utiliza principalmente para alimentar dispositivos electrónicos que requieren un voltaje menor al de la fuente disponible, siendo muy común en proyectos de electrónica y sistemas de energía. Sus aplicaciones incluyen fuentes de alimentación reguladas, carga de baterías (litio, plomo-ácido u otras) con control de voltaje y corriente, proyectos con Arduino y microcontroladores, sistemas automotrices para bajar de 12 V o 24 V a voltajes menores.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Regulador de voltaje Step-Down.
Serie: XL4015.
Voltajes:
- Entrada: 4 a 36 VDC.
- Salida: 1.25 a 32 VDC.
Corriente de salida: 5 A máx., recomendado (usar disipador para corrientes mayores a 3.5 A).
Potencia de salida: 50 W.
Eficiencia de conversión: 96% máx.
Regulación:
- Carga: Sí (I) ≤ 0.8%.
- Voltaje: Sí (u) ≤ 0.8%.
Frecuencia de Trabajo: 180 KHz.
Corto circuito – Protección: Sí (hasta 8 A).
Protección limitadora de corriente: Sí.
Protección frente a inversión de polaridad: No.
Temperatura de Funcionamiento: -45 °C a +85 °C.

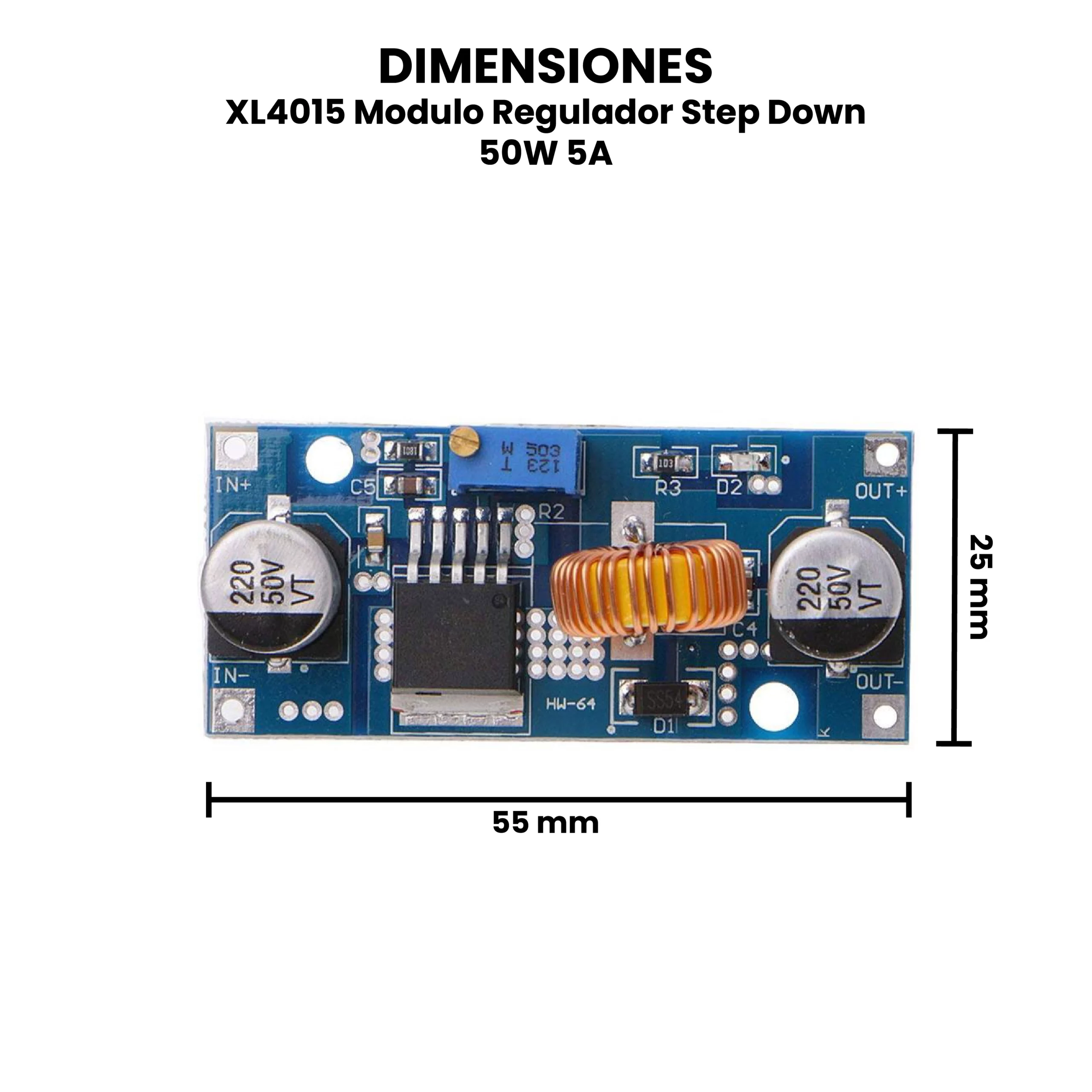

Dimensiones: 55 mm x 25 mm 15 mm.
Peso: 16 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo usar por primera vez el Módulo regulador XL4015?

Solo debes conectar una fuente de voltaje, un eliminador o una batería en los pines de VIN- y VIN+, para que tengas un voltaje de salida en los pines OUT+ y OUT-, utiliza un multímetro, ponlo en la escala de voltaje DC y conecta las terminales del multímetro a las salidas del módulo, te dará un voltaje menor al de entrada, posteriormente con ayuda de un destornillador girar el trimpot para ajustar el voltaje de salida y con la ayuda del multímetro visualiza el voltaje, de esta manera puedes definir el voltaje de salida que necesites para tus proyectos.

Recomendaciones de Uso.

Verificar siempre el voltaje de entrada, asegurándose de que sea mayor que el voltaje de salida que se desea obtener.
Ajustar primero el voltaje de salida con un multímetro antes de conectar el dispositivo que se va a alimentar.
No exceder la corriente máxima de 5A, ya que podría provocar sobrecalentamiento o daños en el módulo.
Usar un disipador o ventilación adecuada cuando se trabaje con corrientes altas o cerca de la potencia máxima (50W).
Conectar correctamente la polaridad (IN+ / IN− y OUT+ / OUT−) para evitar dañar el regulador y los equipos conectados.
Evitar cortocircuitos en la salida, ya que pueden dañar el circuito o reducir su vida útil.
Montar el módulo en una superficie aislante para prevenir contactos accidentales con otros componentes metálicos.
Utilizar cables adecuados al nivel de corriente, especialmente cuando se trabaja con corrientes superiores a 2 – 3 A.
