LM317 Regulador Step Down 20W 2A
$ 28.00
690 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 23.73 |
| 25 piezas | $ 20.95 |
| 35 piezas | $ 18.76 |
INFORMACIÓN

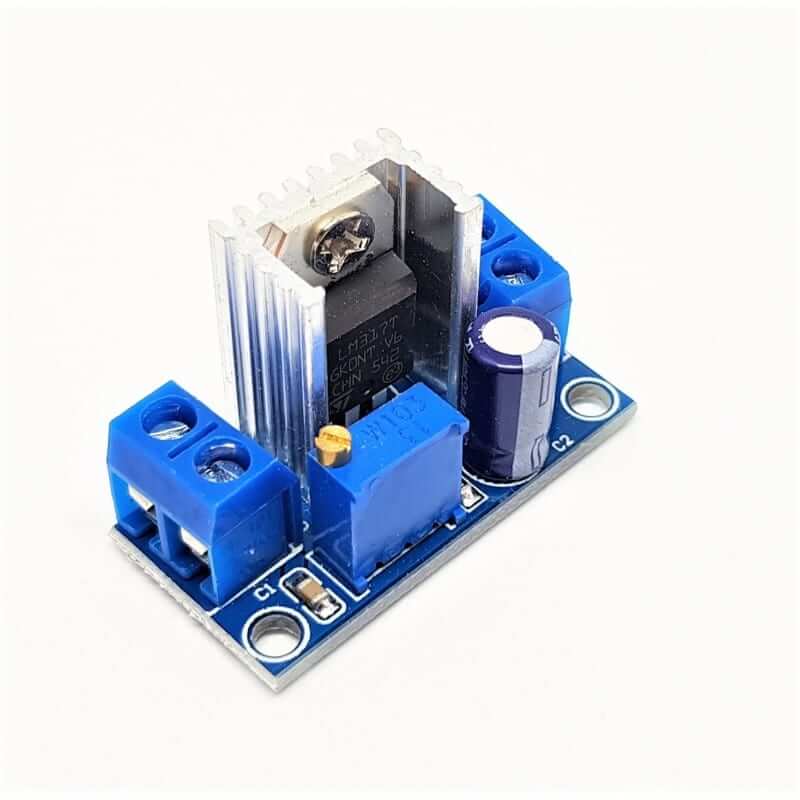

El LM317 Regulador Step Down 20W 2A es un módulo electrónico basado en el regulador de voltaje ajustable LM317, diseñado para convertir una tensión de entrada más alta a una tensión de salida más baja y estable, dentro de un rango ajustable generalmente entre 1.25V y 37V. Este módulo actúa como un regulador lineal tipo Step Down (reductor), lo que significa que disipa el exceso de energía en forma de calor para mantener la salida constante, permitiendo alimentar circuitos sensibles que requieren una tensión específica. Soporta corrientes de hasta 2 amperios y una potencia máxima de 20W, lo cual lo hace ideal para aplicaciones como fuentes de alimentación ajustables, cargadores de baterías, control de motores de baja potencia, o experimentos en laboratorio. Funciona mediante un potenciómetro que ajusta la resistencia de retroalimentación del LM317, lo cual varía el voltaje de salida.
Sus principales usos incluyen la creación de fuentes de voltaje reguladas para alimentar circuitos sensibles, la carga controlada de baterías, la alimentación de motores de corriente continua de bajo consumo, y la protección de dispositivos ante variaciones de voltaje. Dentro de sus aplicaciones destacan proyectos de robótica, estaciones de prueba, sistemas embebidos y prototipos educativos. Este regulador es compatible con tarjetas de desarrollo como Arduino UNO, Mega, Nano, ESP8266, ESP32, STM32 y Raspberry Pi, ya que permite adaptar el voltaje de entrada para cumplir con los requerimientos específicos de cada tarjeta o módulo conectado. Su versatilidad y facilidad de ajuste lo convierten en una herramienta fundamental para cualquier desarrollador electrónico.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Regulador de voltaje Step Down.
- Serie: Módulo LM317.
- Voltajes:
- Entrada Máxima: 4.2 a 40 V.
- Salida: 1.25 a 37 V.
- Corrientes:
- Salida Máxima: 2 A.
- Salida Mínima: 1.5 A
- Potencia de salida: 20 W.
- Frecuencia característica: 100 (MHz).
- Temperatura de trabajo: -55 ° C a +150 ° C.

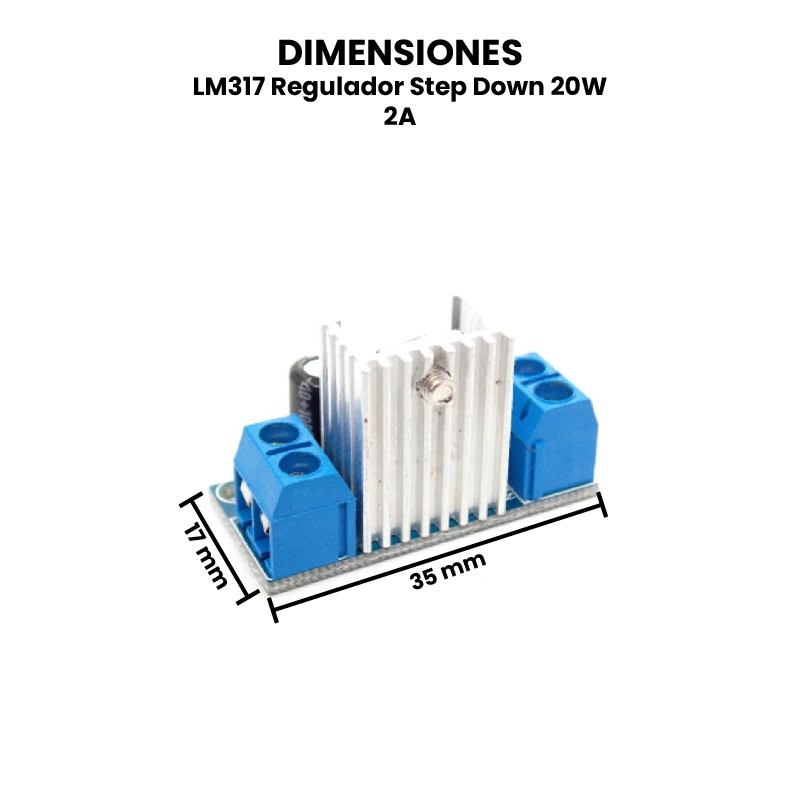

- Dimensiones: 35 mm x 17 mm x 15 mm.
- Peso: 11 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el LM317 Regulador Step Down 20W 2A?
Materiales Necesarios:
- Módulo LM317 Step Down (con potenciómetro de ajuste).
- Fuente de alimentación DC (por ejemplo, adaptador de 12V o batería de 9V a 24V).
- Multímetro digital.
- Resistencias o una carga resistiva (puede ser una bombilla o resistencia cerámica de potencia).
- Protoboard o cables con pinzas tipo cocodrilo (opcional).
Pasos para la Prueba.
- Conexión de la alimentación:
- Conecta la entrada VIN del módulo LM317 a tu fuente de alimentación (por ejemplo, 12V).
- Asegúrate de respetar la polaridad: positivo al pin VIN y negativo al pin GND del regulador.
- Ajuste de salida sin carga:
- Antes de conectar cualquier carga, usa el multímetro en modo voltímetro para medir la salida (VOUT).
- Coloca la punta positiva del multímetro en el pin de salida y la negativa en GND.
- Gira el potenciómetro de ajuste (normalmente con un destornillador pequeño) hasta obtener el voltaje deseado (por ejemplo, 5V o 3.3V según necesites).
- Prueba con carga:
- Conecta una carga resistiva entre VOUT y GND (por ejemplo, una resistencia de 10Ω/5W si estás usando 5V, lo que resultaría en una corriente de 0.5A).
- Mide nuevamente el voltaje para asegurarte de que no cae significativamente al aplicarse carga.
- Puedes también medir la corriente de salida conectando el multímetro en modo amperímetro en serie con la carga.
- Monitoreo térmico (opcional):
- Toca el disipador o el chip con cuidado o usa un sensor infrarrojo para asegurarte de que el regulador no se calienta excesivamente.
- Si la temperatura sube mucho (más de 60-70 °C), se recomienda usar un disipador adicional.
Resultado Esperado.
- El voltaje de salida debe mantenerse estable y ajustable dentro del rango típico (1.25V a ~10V dependiendo de la entrada).
- El regulador no debe calentarse excesivamente si se mantiene dentro de sus especificaciones de potencia (hasta 20W con disipación adecuada).
