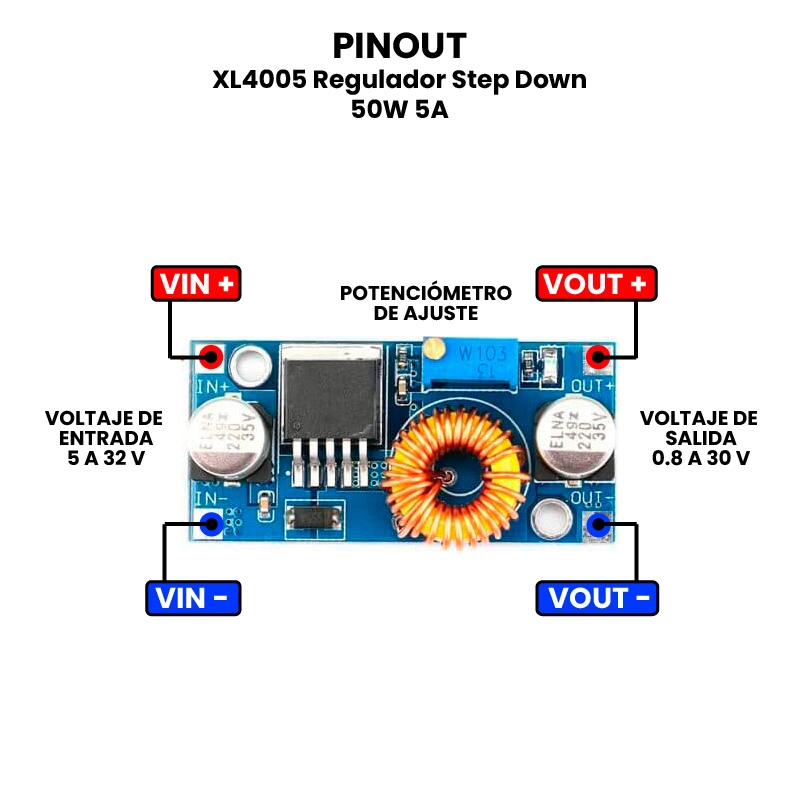

AR0077 - XL4005 Regulador Step Down 50W 5A PINOUT

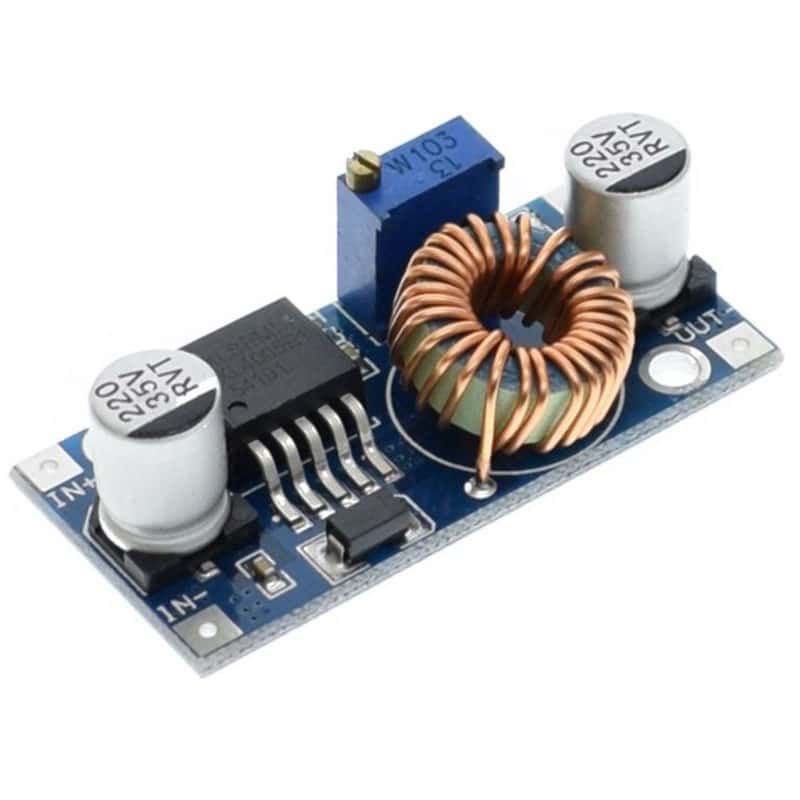

XL4005 Regulador Step Down 50W 5A

$ 36.00

393 disponibles

CANTIDAD	PRECIO
10 piezas	$ 30.76
25 piezas	$ 27.21
35 piezas	$ 24.39

SKU: AR0077 Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: Convertidor Voltaje DC-DC, modulo XL4005, reductor de voltaje, Regulador de voltaje XL4005, Regulador Step Down XL4005, Step-Down XL4005, XL, xl4, XL4005

INFORMACIÓN

El regulador Step-Down XL4005 tiene como función entregar un voltaje de salida constante inferior al voltaje de entrada frente a variaciones del voltaje. Soporta corrientes de salida de hasta 5A, voltaje de entrada entre 5V a 32V y voltaje de salida entre 0.8V a 30V. El voltaje de salida es ajustable mediante el potenciómetro multivuelta que tienen integrado este regulador.

La función principal del XL4005 Regulador Step Down 50W 5A es convertir voltajes más altos a niveles más bajos de forma eficiente, manteniendo una regulación estable incluso con cargas variables. Este tipo de regulador se utiliza comúnmente en fuentes de alimentación para microcontroladores, sistemas de carga de baterías, controladores de motores, sistemas de energía solar, iluminación LED y dispositivos electrónicos portátiles. Gracias a su alta eficiencia y capacidad de manejo de corriente, el XL4005 es especialmente útil en proyectos donde se requiere una conversión energética fiable y con mínima pérdida de calor.

ESPECIFICACIONES Y CARACTERÍSTICAS

Serie: XL4005.
Voltajes:
- Entrada: 5.0 a 32 Volts DC (INPUT).
- Salida: 0.8 a 30 Volts DC (OUTPUT).
Corriente de salida: 5 A máx., recomendado (usar disipador para corrientes mayores a 2.5A).
Potencia de salida: 50 W.
Eficiencia de conversión: 96% máx.
Regulaciones:
- Carga: S (I) ≤ 0.8%.
- Voltaje: S (u) ≤ 0.8%.
Frecuencia de Trabajo: 300KHz.
Sobre temperatura Protección: Sí (apaga la salida).
Corto circuito – Protección: Sí (hasta 8 A).
Protección limitadora de corriente: Sí.
Protección frente a inversión de polaridad: NO.
Temperatura de Funcionamiento: -45 °C a +85 °C.

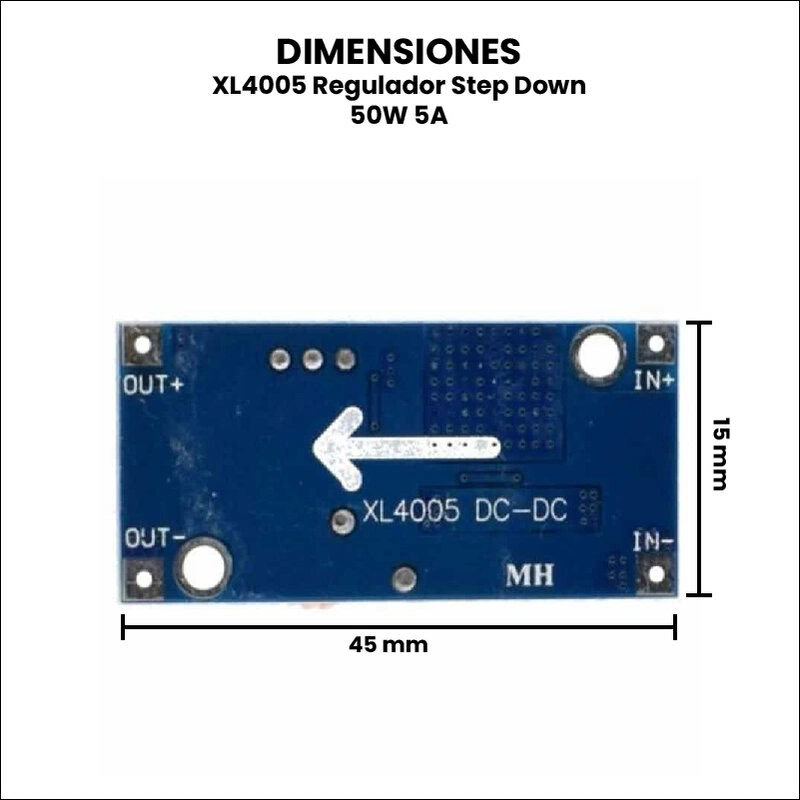

Dimensiones: 45 mm x 15 mm x 20 mm.
Peso: 13 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Módulo regulador XL4005 como testearlo?

Solo debes conectar una fuente de voltaje, un eliminador o una batería en los pines de VIN- y VIN+, para que tengas un voltaje de salida en los pines OUT+ y OUT-, utiliza un multímetro, ponlo en la escala de voltaje DC y conecta las terminales del multímetro a las salidas del módulo, te dará un voltaje menor al de entrada, posteriormente con ayuda de un destornillador girar el trimpot para ajustar el voltaje de salida y con la ayuda del multímetro visualiza el voltaje, de esta manera puedes definir el voltaje de salida que necesites para tus proyectos.
