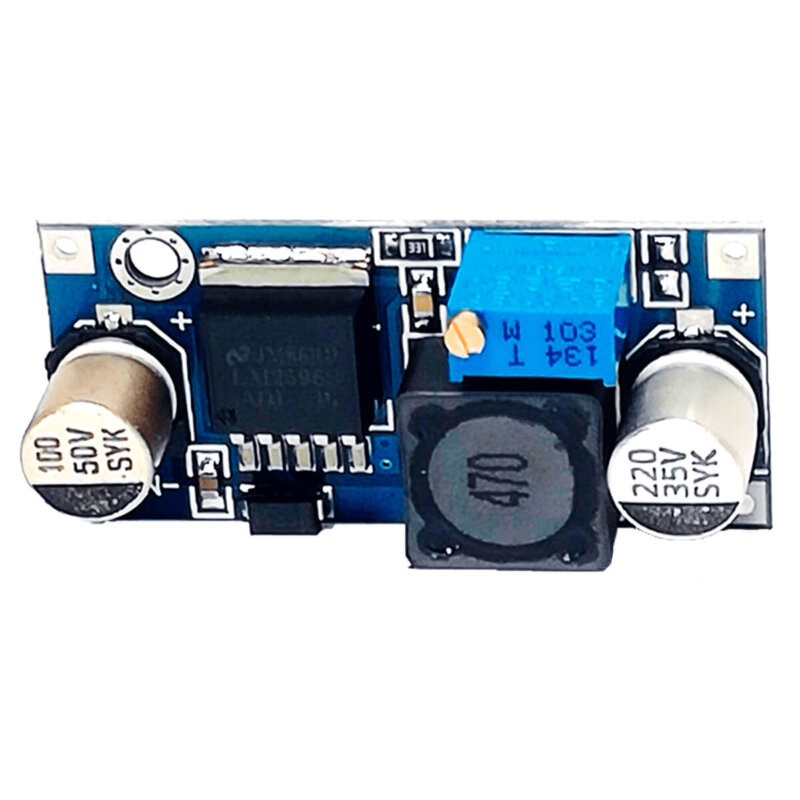

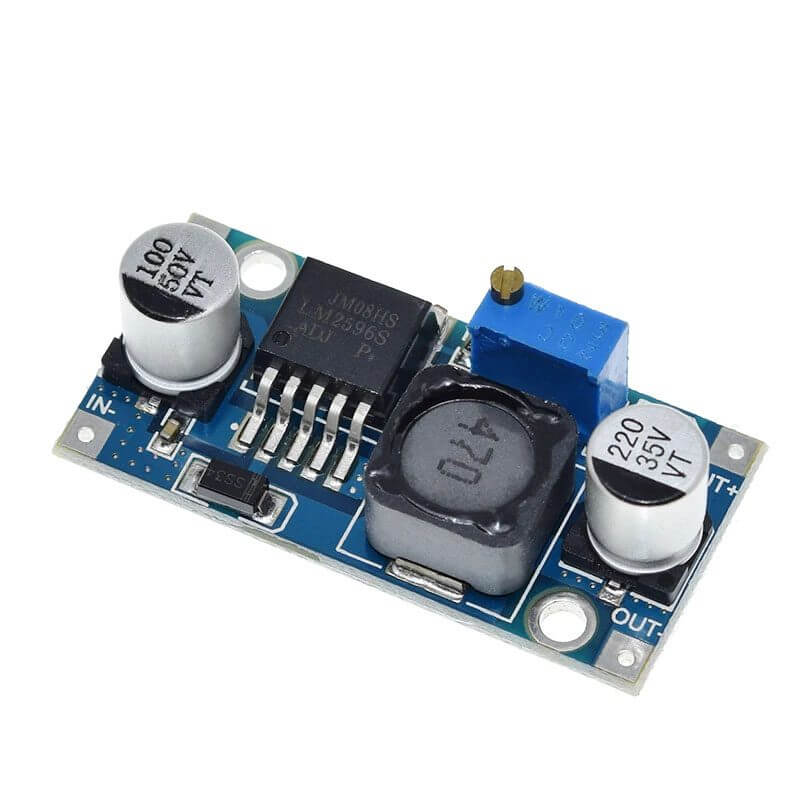

El LM2596 es un módulo regulador de voltaje Step-Down (reductor) capaz de convertir una entrada de voltaje superior (entre 4 V y 35 V) a un voltaje de salida inferior y estable, ajustable entre 2 V y 30 V. Este módulo puede manejar corrientes de salida de hasta 3 amperios y ofrece una potencia de hasta 25 W, lo que lo convierte en una solución eficiente para alimentar circuitos electrónicos sensibles a sobrevoltajes. Gracias a su alta eficiencia (superior al 80 % en la mayoría de los casos).
El LM2596 Regulador Step Down 25W 3A es ampliamente utilizado en proyectos de electrónica donde se requiere convertir una fuente de voltaje más alta en una salida estable y segura para alimentar componentes sensibles. Entre sus usos y aplicaciones más comunes se encuentran la alimentación de microcontroladores, módulos WiFi/Bluetooth, pantallas LCD/TFT, tiras LED, sensores, y sistemas de energía solar o portátiles. Su capacidad de suministrar hasta 3 amperios lo hace ideal para circuitos de consumo moderado. Este módulo es totalmente compatible con tarjetas de desarrollo como Arduino Uno, Mega, Nano, ESP8266, ESP32, STM32, Raspberry Pi (especialmente para alimentar periféricos), y muchas otras plataformas embebidas. Su salida ajustable y eficiencia lo convierten en una herramienta esencial para estudiantes, makers e ingenieros que trabajan con sistemas electrónicos alimentados desde baterías o fuentes variables.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Convertidor DC-DC Buck.
- Serie: LM2596.
- Voltajes:
- Entrada: 4 a 35 V.
- Salida: 2 a 30 V.
- Corriente de Salida: Máx. 3A, 2.5 A recomendado (usar disipador para corrientes mayores a 2 A).
- Potencia de salida: 25 W.
- Eficiencia de conversión: 92%.
- Frecuencia de Trabajo: 150 KHz.
- Corto circuito – Protección: Sí (hasta 5 A).
- Protección limitadora de corriente: Sí.
- Protección frente a inversión de polaridad: No.
- Ripple en la salida: 30 mV (máx.) 20M bandwidth.
- Temperatura de Funcionamiento: -45 °C a +85 °C.

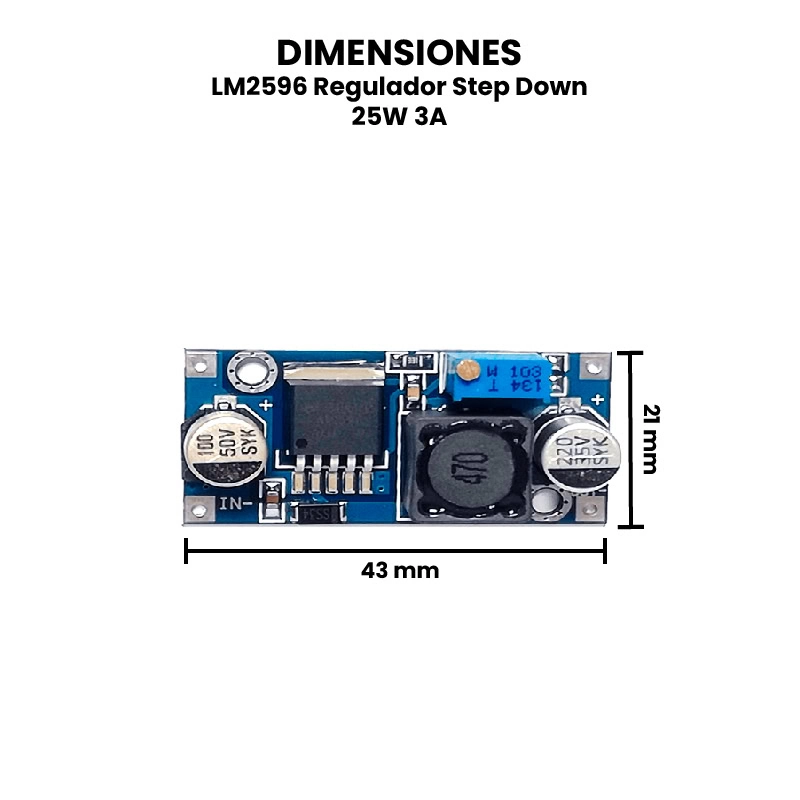

- Dimensiones: 43 mm x 21 mm x 14 mm.
- Peso: 11 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo usar el Módulo Regulador LM2596?
Materiales Necesarios:
| Elemento. | Descripción. |
|---|---|
| Fuente de alimentación. | De entre 7V y 35V DC (puede ser adaptador, batería, fuente de laboratorio, etc.) |
| Módulo LM2596. | Regulador Step-Down de 3A. |
| Multímetro. | Para medir voltaje de salida. |
| Carga resistiva o electrónica. | Puede ser una resistencia, motor, LED potente, ventilador, etc. |
| Cables de conexión o pinzas cocodrilo. | Para hacer las conexiones. |
Conexiones del módulo LM2596.

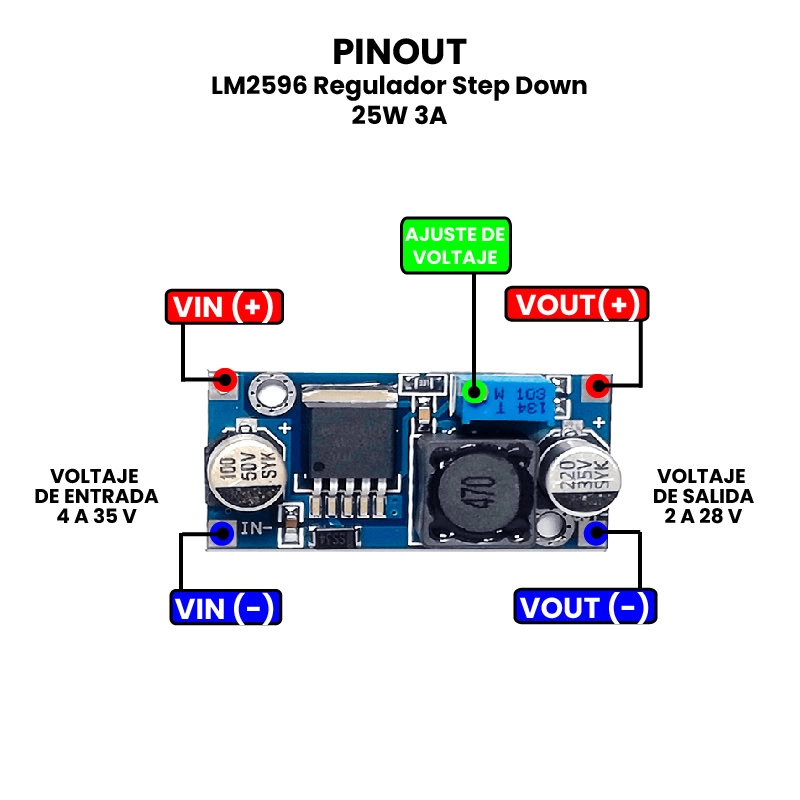

El módulo tiene 4 pines principales (algunos modelos pueden tener más o terminales de tornillo):
IN+ : Entrada de voltaje positivo
IN– : Entrada de voltaje negativo (GND)
OUT+ : Salida positiva
OUT– : Salida negativa (GND)
Conecta la fuente de alimentación.
Conecta la fuente al módulo:
- IN+ al polo positivo (ej. +12V).
- IN– al polo negativo (GND).
Asegúrate de no exceder los 40V de entrada y de conectar con la polaridad correcta.
Mide el voltaje de salida sin carga.
- Usa un multímetro en modo voltímetro (DC).
- Mide entre OUT+ y OUT–.
- Gira lentamente el potenciómetro del módulo (pequeño tornillo azul) para ajustar el voltaje de salida deseado.
Conecta una carga a la salida.
- Usa una resistencia, un ventilador de 5V, un LED potente con resistencia, etc.
- Verifica que el voltaje de salida se mantenga estable bajo carga.
Si el voltaje cae mucho al conectar la carga, puede que esta demande más corriente de la que el módulo puede entregar, o tu fuente de entrada sea inadecuada.
Revisa temperatura y estabilidad.
- Deja conectado el módulo durante unos minutos con la carga activa.
- Verifica si el regulador se calienta en exceso (normalmente se entibia, pero no debe quemar).
- Mide nuevamente el voltaje: si sigue siendo estable, ¡la prueba fue exitosa!
