INFORMACIÓN

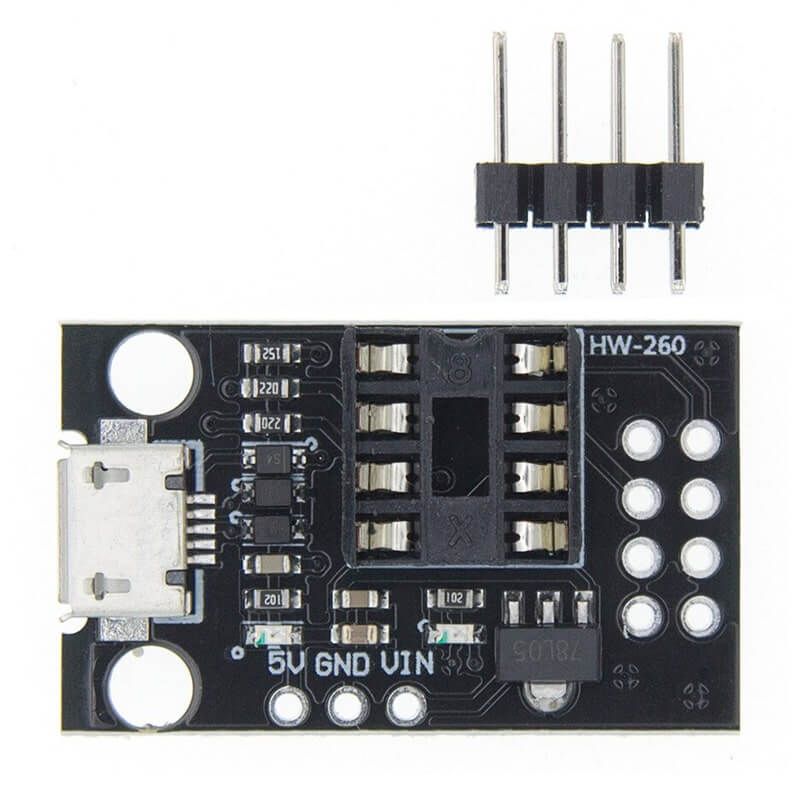

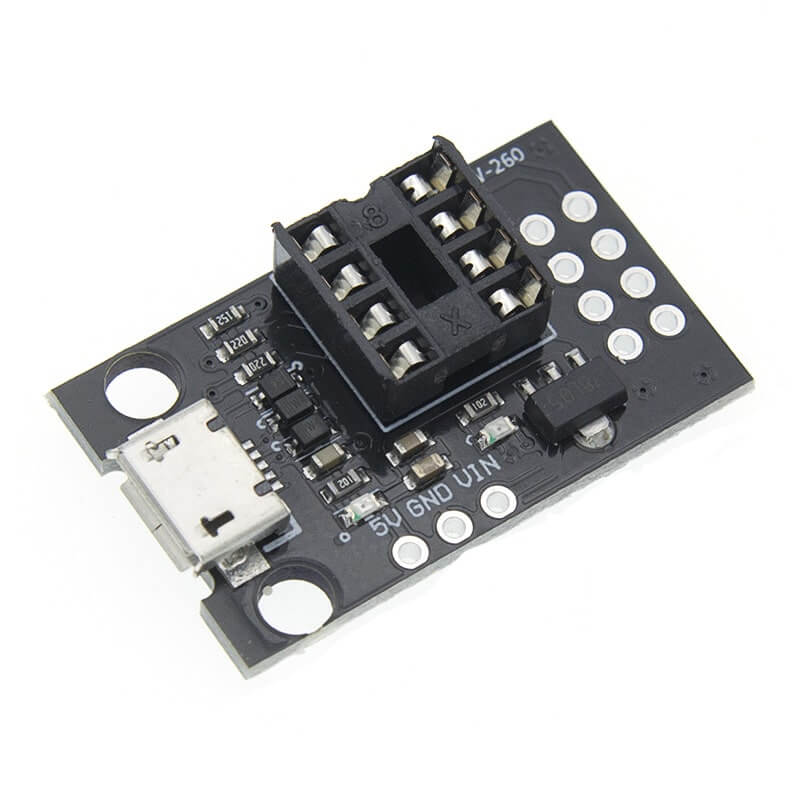

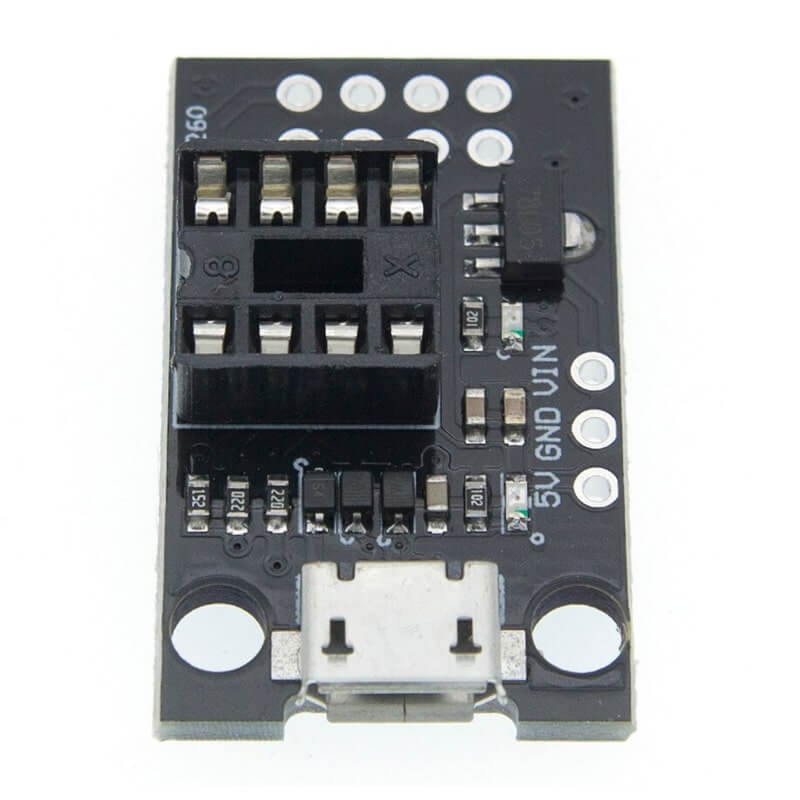

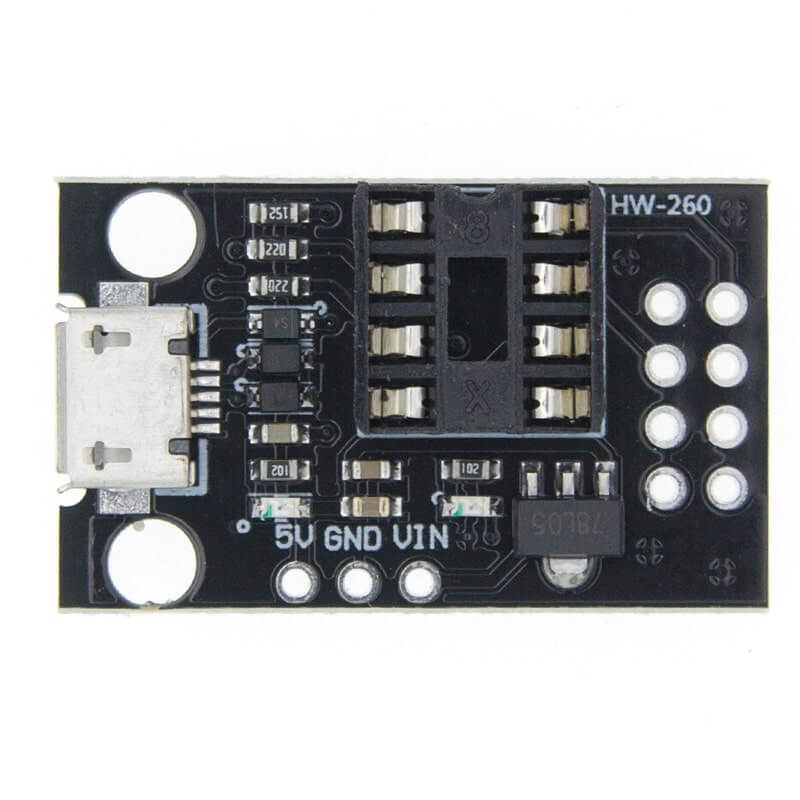

El módulo para microcontroladores ATtiny13A, ATtiny25, ATtiny45 y ATtiny85, conocido como HW-260, tiene como función principal facilitar la programación y alimentación directa de estos microcontroladores en formato DIP de 8 pines, sin necesidad de una placa adicional o programadores ISP externos. Cuenta con un conector micro USB para conectarse al computador, un zócalo ZIF de 8 pines donde se inserta el microcontrolador, y salidas de voltaje etiquetadas como 5V, GND y VIN. Al conectarse al computador, el HW-260 permite cargar programas usando el entorno de desarrollo Arduino IDE, siempre que se haya instalado el core de ATtiny correspondiente.
El módulo es ideal para la programación, desarrollo y pruebas rápidas de microcontroladores ATtiny13A, ATtiny25, ATtiny45 y ATtiny85, lo que lo hace muy útil en entornos de prototipado y educación electrónica. Sus principales usos y aplicaciones incluyen proyectos de automatización básica, dispositivos IoT compactos, sistemas de bajo consumo energético, y controladores simples como temporizadores, controladores de LEDs, sensores o actuadores. Es muy práctico para programadores, makers o estudiantes que desean trabajar directamente con estos microcontroladores sin necesidad de una placa externa como Arduino, ya que el módulo proporciona conexión USB, alimentación y zócalo de programación en un solo componente compacto. Además, su compatibilidad con el entorno de desarrollo Arduino IDE facilita la carga de sketches de forma sencilla y rápida.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Programador o Adaptador.
- Conexión Micro USB: Alimentación y comunicación.
- Compatibilidad: Microcontroladores Attiny 13A, 25, 45 y 85.
- Voltajes:
- Operación: 5 VDC.
- VIN: 7 a 12 VDC.
- Regulador: 7805, 5 V, 500 mA.

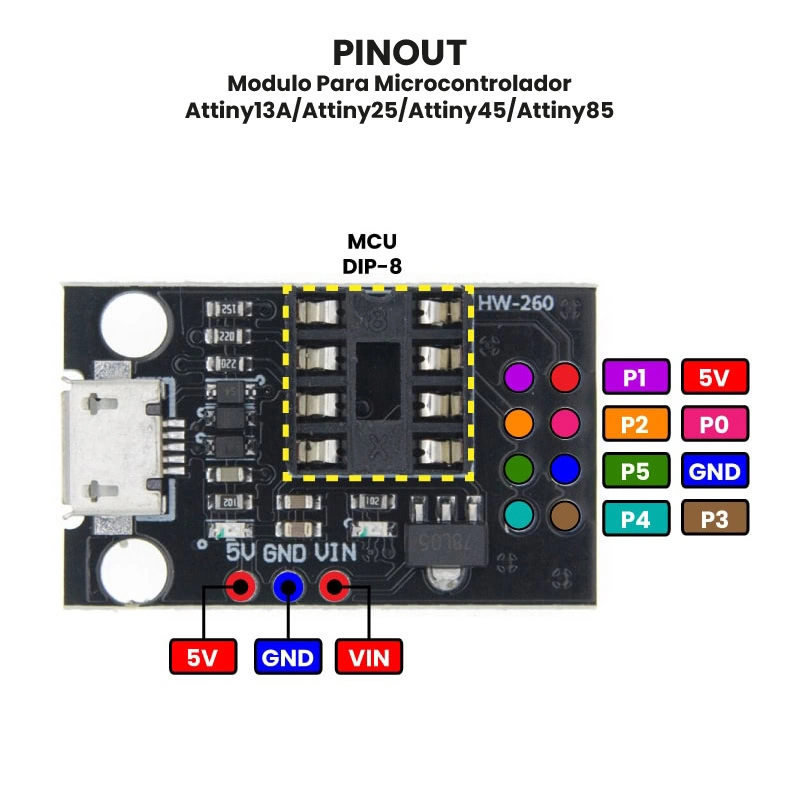

- Pines: 6 de E/S.
- Leds: Power y Prueba (en PIN0)
- Incluye: Header macho 2 x 4p 2.54 mm.

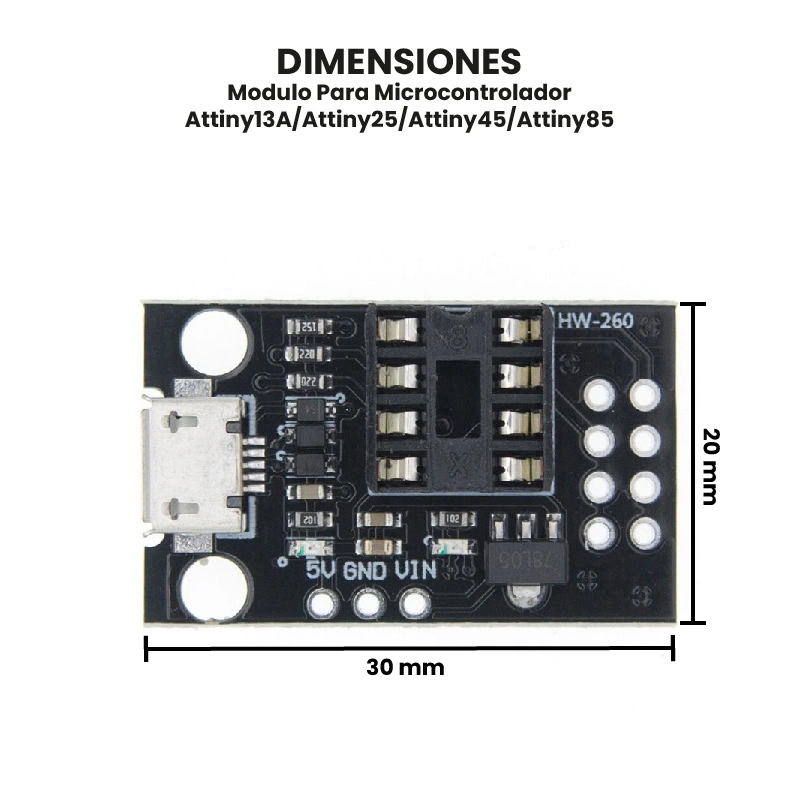

- Dimensiones: 30 mm x 20 mm x 5 mm.
- Peso: 4 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el Módulo Para Microcontrolador Attiny13A/Attiny25/Attiny45/Attiny85?
Materiales Necesarios:
- El módulo para Microcontrolador Attiny13A/Attiny25/Attiny45/Attiny85
- Un microcontrolador ATtiny13A, ATtiny25, ATtiny45 o ATtiny85 en encapsulado DIP de 8 pines.
- Cable micro USB.
- Una PC con el Arduino IDE.
- Una resistencia de 220Ω y un LED para la prueba.
- (Opcional) Protoboard y cables Dupont.
Insertar el ATtiny.
- Inserta el microcontrolador en el zócalo del módulo HW-260.
- Alinea el pin 1 del microcontrolador con la marca del zócalo (el punto o la muesca del chip debe quedar donde dice “8” en la serigrafía del módulo).
Conectar a la PC.
- Conecta el módulo HW-260 a tu PC mediante un cable micro USB.
- Asegúrate de que la PC lo reconozca. Si es la primera vez, puede que necesites instalar drivers como CH340 o CP2102 (dependerá del chip USB a serie que use tu módulo).
Configurar el Arduino IDE.
- Abre el Arduino IDE.
- Instala el core de ATtiny si aún no lo tienes:
- Ve a Archivo > Preferencias.
- En “Gestor de URLs adicionales de tarjetas”, añade: http://drazzy.com/package_drazzy.com_index.json
- Luego ve a Herramientas > Placa > Gestor de tarjetas y busca e instala ATtinyCore (de Spence Konde).
- Luego selecciona en Herramientas:
- Placa: ATtiny25/45/85 (No ATtinyCore).
- Chip: ATtiny85 (o el tuyo).
- Clock: 8 MHz (internal).
- Port: El puerto COM donde aparece el módulo.
- Programador: “Micronucleus” si soporta bootloader, o “USBtinyISP” si actúa como programador ISP.
Cargar un Sketch de Prueba.
- Usa este sketch básico para hacer parpadear un LED:
void setup() {
pinMode(0, OUTPUT); // PB0, pin físico 5
}
void loop() {
digitalWrite(0, HIGH);
delay(500);
digitalWrite(0, LOW);
delay(500);
}
