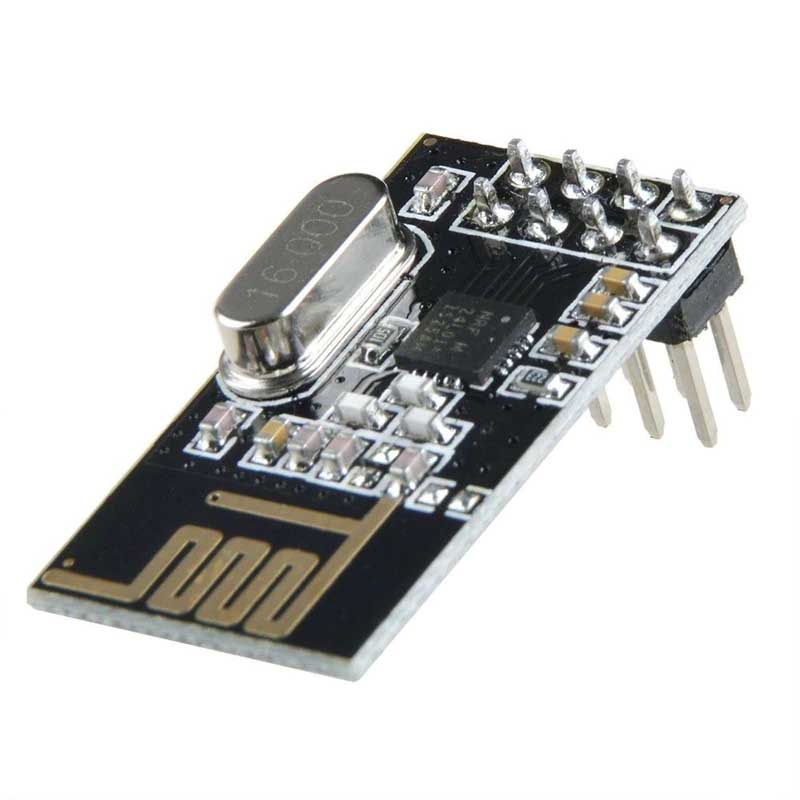

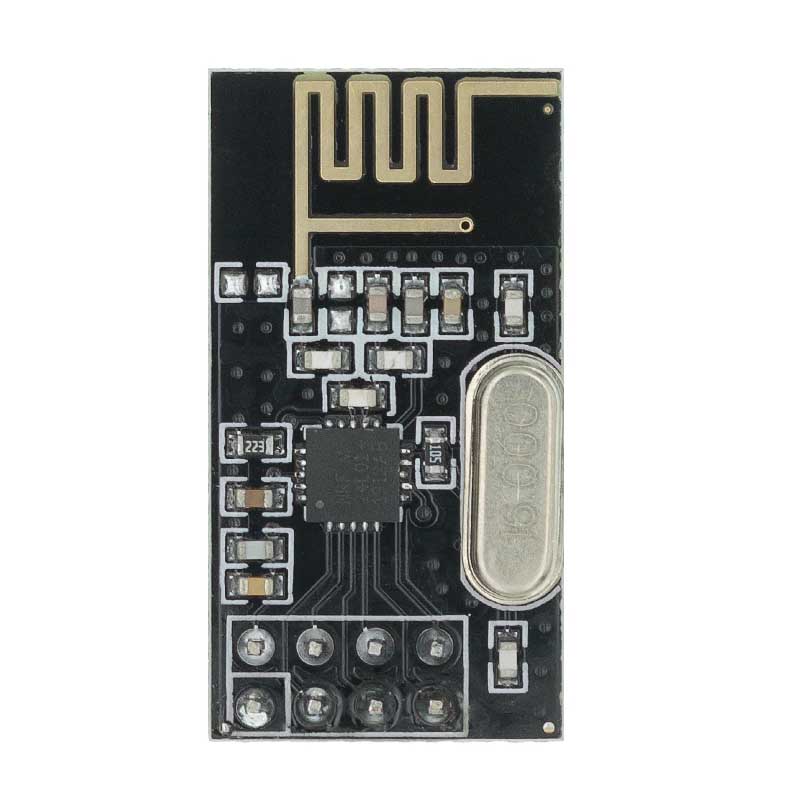

Inalámbrico NRF24L01 2.4GHz

INFORMACIÓN

El NRF24L01 2.4GHz es un módulo de comunicación inalámbrica de bajo consumo que opera en la banda ISM de 2.4 GHz, ideal para aplicaciones de corto y mediano alcance. Utiliza modulación GFSK y permite establecer enlaces punto a punto o en red entre microcontroladores, ofreciendo velocidades de transmisión de hasta 2 Mbps. Su funcionamiento se basa en el protocolo SPI (Serial Peripheral Interface), el módulo cuenta con múltiples canales de comunicación y direcciones, lo que permite la transmisión simultánea entre varios dispositivos sin interferencias. A pesar de su tamaño compacto, puede trabajar con una antena externa (en versiones PA+LNA) para mejorar el alcance y la estabilidad de la señal.

El módulo NRF24L01 2.4GHz se utiliza ampliamente en aplicaciones que requieren comunicación inalámbrica eficiente y de bajo consumo energético, como domótica, redes de sensores, sistemas de control remoto, automatización industrial, vehículos autónomos, y proyectos de Internet de las Cosas (IoT). Su capacidad para establecer redes punto a punto o en malla lo hace ideal para la transmisión de datos entre múltiples nodos. Es compatible con una gran variedad de tarjetas de desarrollo como Arduino UNO, Mega, Nano, ESP8266, ESP32, STM32, y Raspberry Pi, gracias a su interfaz SPI que permite una integración sencilla. También puede trabajar en conjunto con módulos PA+LNA para mejorar el alcance, siendo útil tanto en entornos interiores como exteriores donde se requiere comunicación inalámbrica confiable.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Fuente de Alimentación: 1.9 V a 3.6 V.
• Corriente de Funcionamiento: 15 mA.
• Velocidades de Datos: 250 Kbps, 1 Mbps y 2 Mbps (seleccionable).
• Canales de Recepción de Datos: 6 canales.
• Tasa de transmisión: + 7 dB.
• Recepción de sensibilidad: ≤ -90 dB.
• El alcance de transmisión: 250 m en zona abierta.
• Dimensiones: 15 mm x 30 mm x 15 mm.
• Peso: 2 g.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet

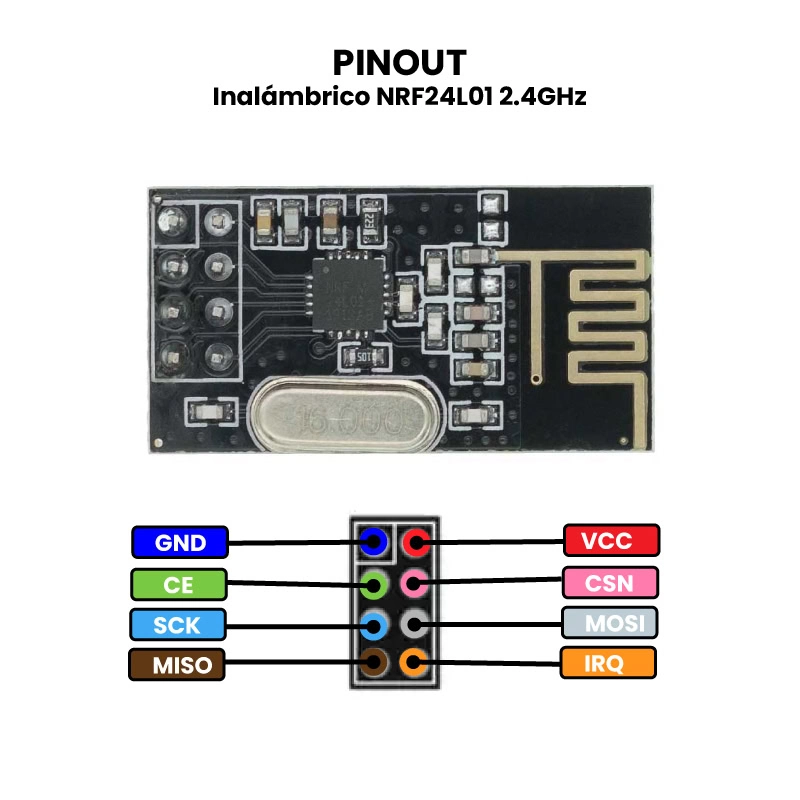

• Pinout
• Dimensiones
• Librería

---

INFORMACIÓN ADICIONAL

¿Cómo probar el Inalámbrico NRF24L01 2.4GHz?

Materiales Necesarios:

• 2 módulos NRF24L01 2.4GHz.
• 2 placas Arduino (UNO, Nano, Mega, etc.).
• 2 capacitores de 10µF o más (para estabilizar voltaje).
• Cables Dupont.
• (Opcional) Adaptadores NRF24L01 con regulador de 3.3V si usas fuentes inestables.

Conexiones.

NRF24L01 Pin	Conexión Arduino
VCC	3.3V
GND	GND
CE	Pin 9
CSN (CS)	Pin 10
SCK	Pin 13
MOSI	Pin 11
MISO	Pin 12

Importante: NO lo conectes a 5V directamente o lo dañarás.

Librerías Necesarias.

En el IDE de Arduino, ve a:

Herramientas > Administrar bibliotecas y busca:

• RF24 → de TMRh20 (instálala)

Código de Prueba.

En el primer Arduino Transmisor:

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

RF24 radio(9, 10); // CE, CSN
const byte direccion[6] = "00001";

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openWritingPipe(direccion);
  radio.setPALevel(RF24_PA_LOW);
  radio.stopListening();
}

void loop() {
  const char texto[] = "Hola receptor";
  radio.write(&texto, sizeof(texto));
  Serial.println("Mensaje enviado");
  delay(1000);
}

En el segundo Arduino Receptor:

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

RF24 radio(9, 10); // CE, CSN
const byte direccion[6] = "00001";

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openReadingPipe(0, direccion);
  radio.setPALevel(RF24_PA_LOW);
  radio.startListening();
}

void loop() {
  if (radio.available()) {
    char texto[32] = "";
    radio.read(&texto, sizeof(texto));
    Serial.print("Mensaje recibido: ");
    Serial.println(texto);
  }
}

Verificación.

• Abre ambos monitores seriales (uno para cada placa).
• El transmisor enviará “Hola receptor” cada segundo.
• El receptor debe imprimir ese mensaje continuamente.

---
