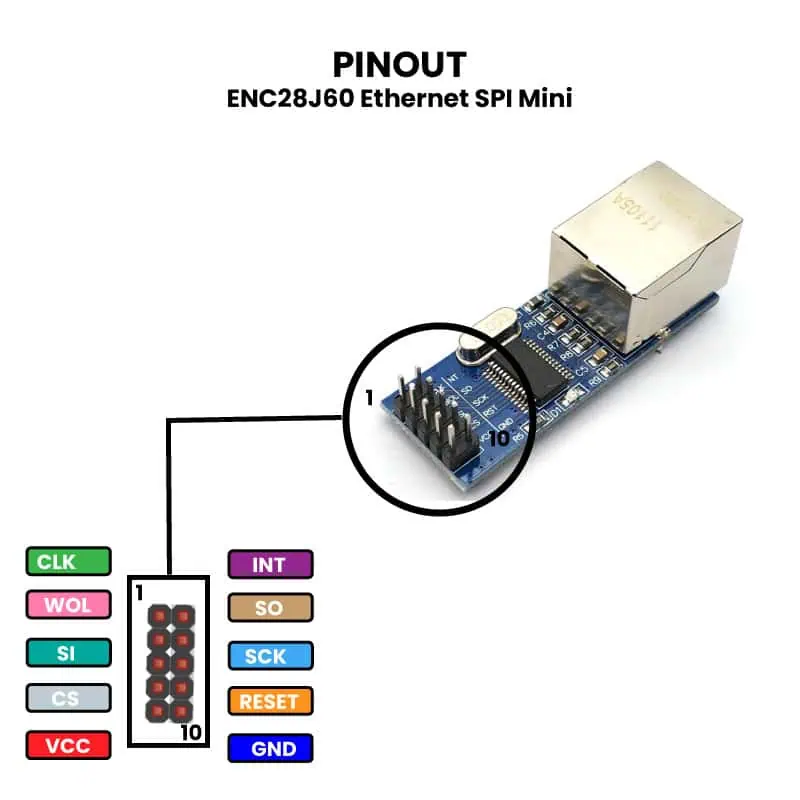

AR0300 - ENC28J60 Ethernet SPI Mini PINOUT

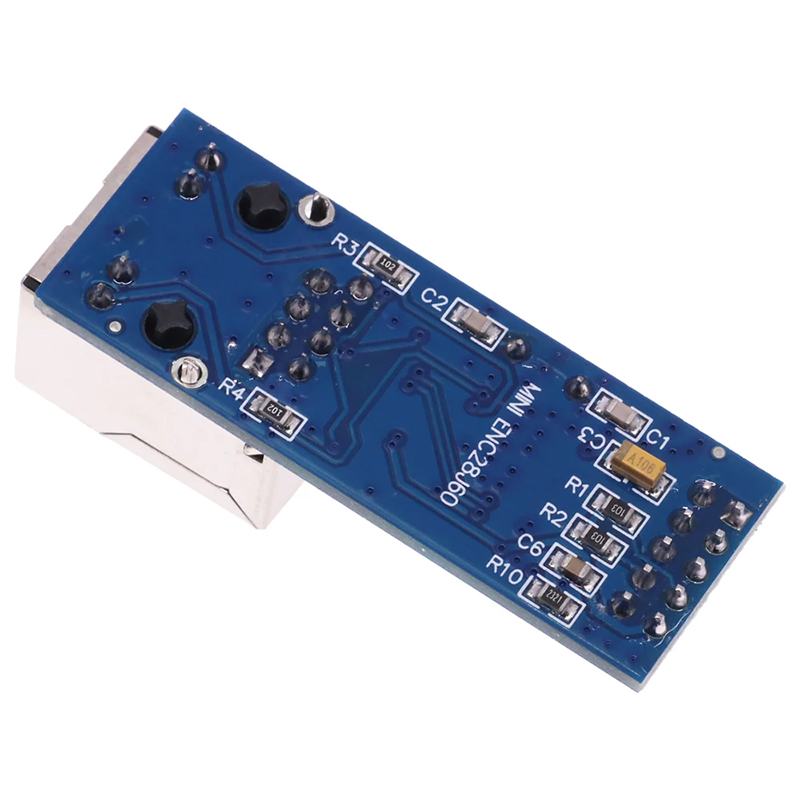

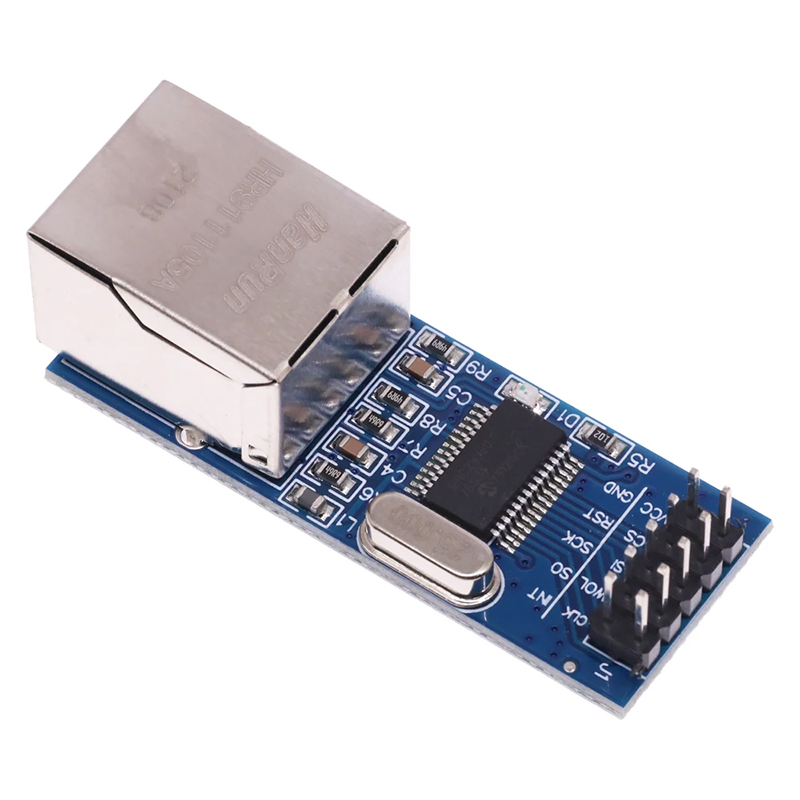

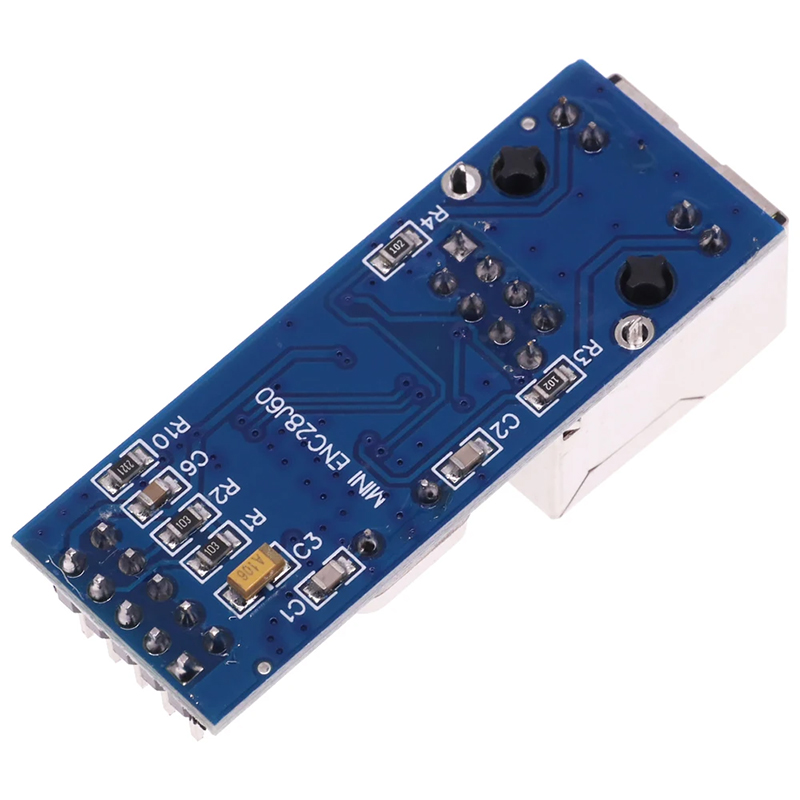

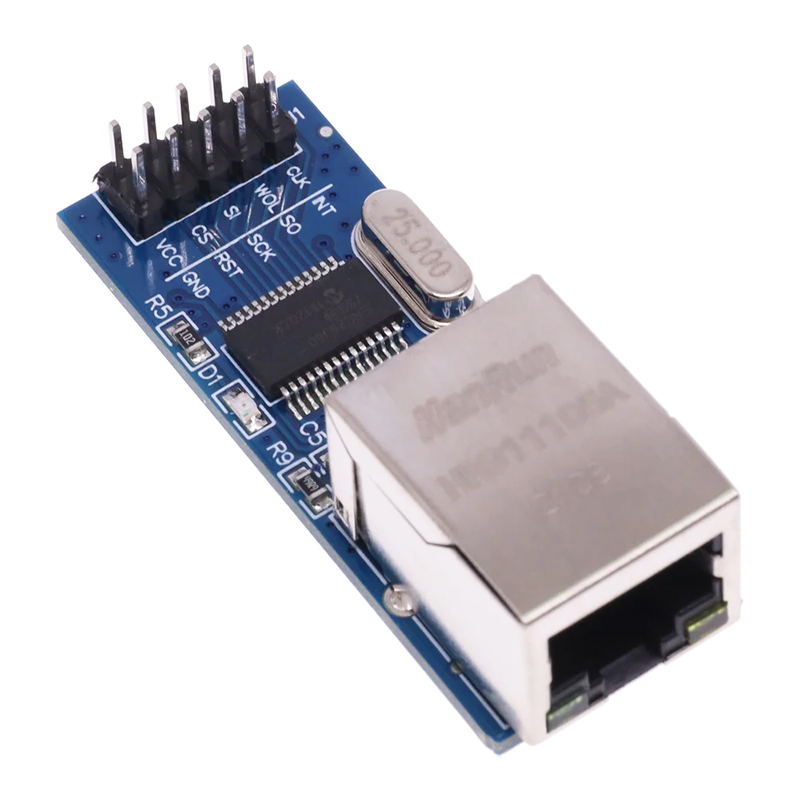

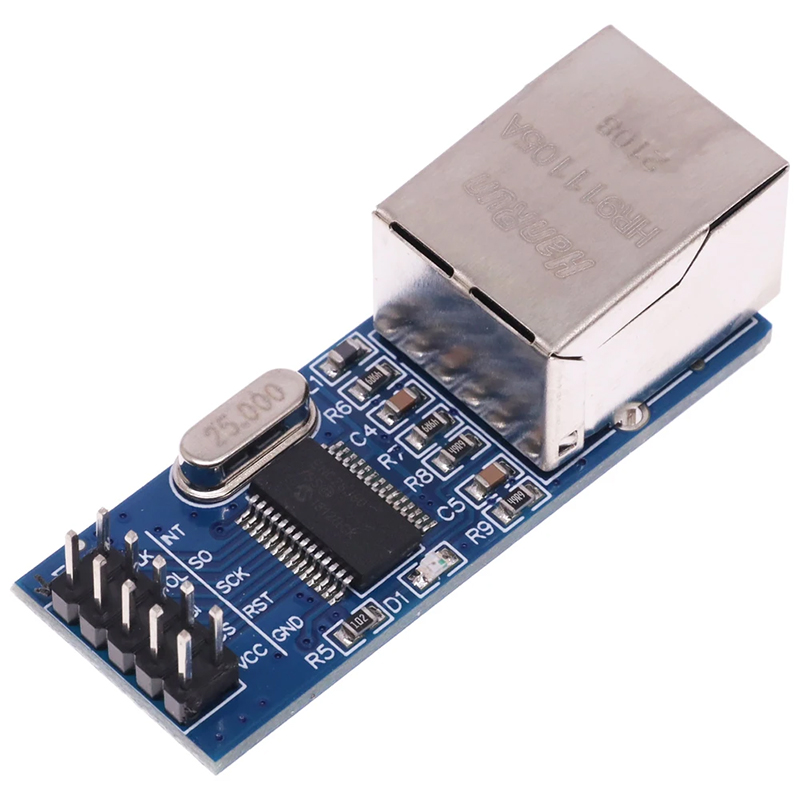

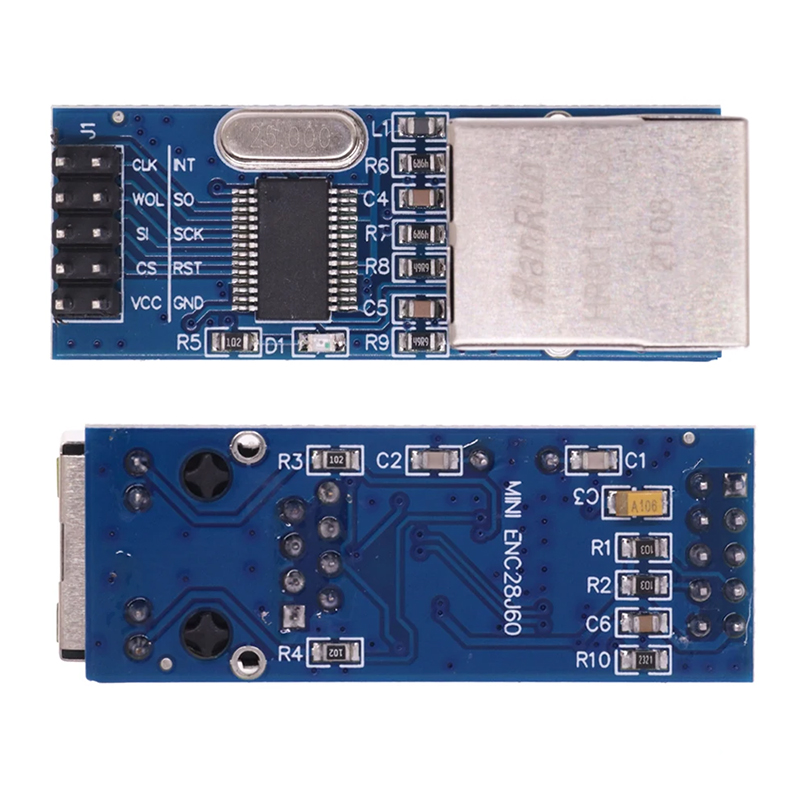

ENC28J60 Ethernet SPI Mini

$ 103.00

41 disponibles

CANTIDAD	PRECIO
10 piezas	$ 92.95
25 piezas	$ 85.00
35 piezas	$ 78.30

SKU: AR0300 Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 10BASE-T, 25 Mhz, comunicacion, control, datos, Duplex, ENC28J60, ethernet, HR911105A, internet, IOT, mini, OPC, red, Redes, remota, remoto, RJ45, señal, server, SPI, TCP/IP

INFORMACIÓN

El ENC28J60 Ethernet SPI Mini es un módulo de red que permite añadir conectividad Ethernet a microcontroladores que no cuentan con interfaz de red incorporada, utilizando el protocolo SPI (Serial Peripheral Interface) para la comunicación. Este módulo está basado en el chip ENC28J60 de Microchip, el cual incluye una controladora Ethernet y un transceptor integrados en un solo circuito. Funciona como una interfaz entre la red Ethernet y el microcontrolador, permitiéndole enviar y recibir paquetes de datos IP, como HTTP, TCP o UDP, directamente desde y hacia una red local. El microcontrolador se encarga de gestionar la pila de red mediante bibliotecas específicas. El ENC28J60 se alimenta típicamente con 3.3 V, pero algunos módulos incluyen regulador para operar con 5 V.

El ENC28J60 Ethernet SPI Mini es un módulo ideal para agregar conectividad por cable Ethernet a proyectos electrónicos que requieren una comunicación de red estable, segura y sin interferencias. Se utiliza comúnmente en aplicaciones de Internet de las Cosas (IoT), domótica, monitoreo remoto, sistemas de control industrial, servidores web embebidos, y automatización del hogar, donde se desea acceder a datos o controlar dispositivos a través de una red local o incluso por Internet. Gracias a su interfaz SPI, este módulo es compatible con una amplia gama de tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP8266, ESP32, STM32, y algunos modelos de Raspberry Pi mediante adaptaciones. Utiliza bibliotecas como “UIPEthernet” en el entorno Arduino para facilitar su integración, permitiendo a los microcontroladores comunicarse mediante protocolos como HTTP, TCP/IP o UDP, y enviar o recibir datos desde navegadores web, servidores o aplicaciones móviles.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Interfaz Ethernet SPI.
IC principal: ENC28J60.
Conector: RJ45 HR911105A.
Controlador Microchip: ENC28J60.
Velocidad: 10BASE-T.
Interfaz:
- Ethernet: 10 Mbps, Duplex (Full – Semi – Half).
- Microcontrolador: Host por SPI.
Protocolo: TCP/IP.
Frecuencia de oscilador: 25 Mhz.
Voltaje de Operación: 3.3 – 5 VDC.
Led indicador de encendido.
Temperatura de Funcionamiento: -40 °C a 85 °C.
Dimensiones: 50 mm x 20 mm x 20 mm.
Peso: 11 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Conexión del Ethernet Shield con Arduino.

Utilizar el módulo Ethernet ENC28J60 con Arduino es muy sencillo, basta realizar la conexión SPI y cargar la librería respectiva, se recomienda utilizar la librería: EtherCard. La comunicación con Arduino es mediante el bus SPI, por lo que dependiendo de nuestro modelo de placa Arduino debemos tomar en cuenta que pines son los adecuados para SPI.

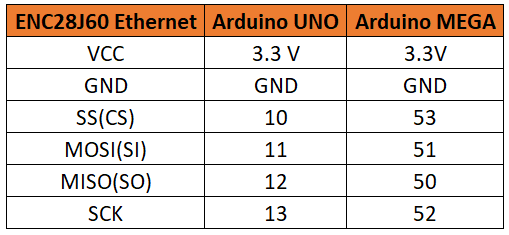

Debemos tomar especial consideración con el Pin Chip Select o CS, que si bien puede ser cualquier pin digital, normalmente se utiliza el pin 10 en Arduino Uno, mientras que para Arduino Mega es el pin 53. Para poder conectar el ENC28J60 Ethernet a Arduino UNO y MEGA seguiremos las siguientes recomendaciones:
