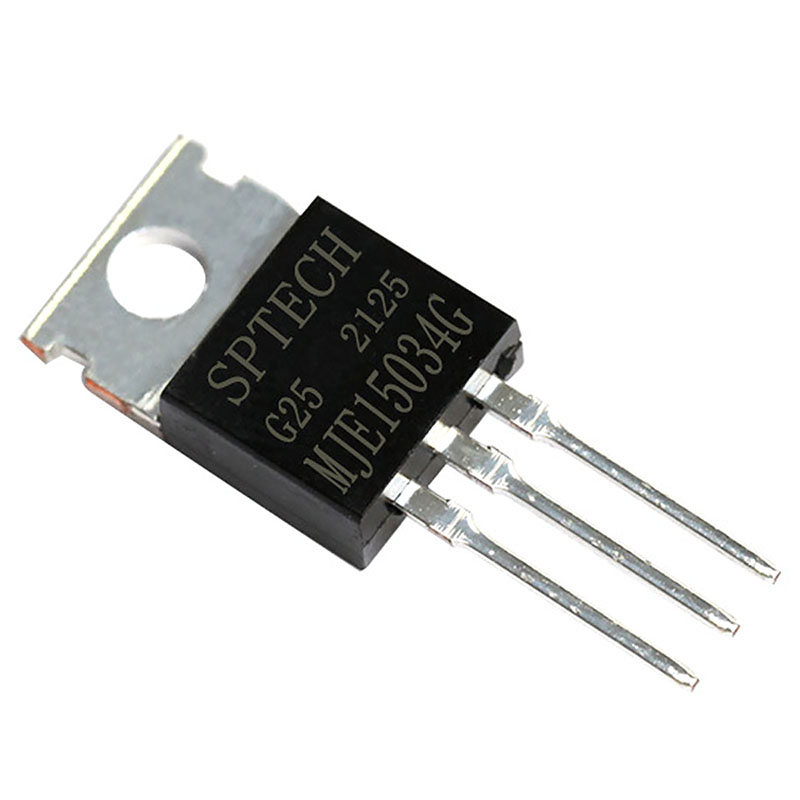

MJE15034G Transistor NPN 350V 8A TO-220C

INFORMACIÓN

El MJE15034G es un transistor NPN de potencia que pertenece a la familia de dispositivos bipolares de unión (BJT). Está diseñado para su uso como controlador de alta frecuencia en amplificadores de audio. Este transistor tiene un alta ganancia de corriente y ancho de banda, lo que lo hace adecuado para aplicaciones que requieren amplificación de señales de audio a frecuencias elevadas.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: MJE15034G
• Encapsulado: TO-220C
• Tipo: NPN
• Voltaje:
  • VCEO: 350V
  • VCBO: 350V
  •  VEBO:  5V
• Corriente:
  • IC: 8A
  • IB: 2 A
• Disipación total del dispositivo (Pc): 50 W
• Frecuencia de Transición: 30MHz
• Ganancia de corriente continua (hfe): 100
• Montaje: THT
• Pines: 3
• Temperatura de trabajo: -65 a +150 °C
• Dimensiones: 15.60 x 40.66mm
• Peso: 2.03g

SUSTITUTO

• Similares: BUL138, BUL38D, BUL49D, BUL742C, ST13005,TSC742CZ C0G,MJE15035G

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• FootPrint

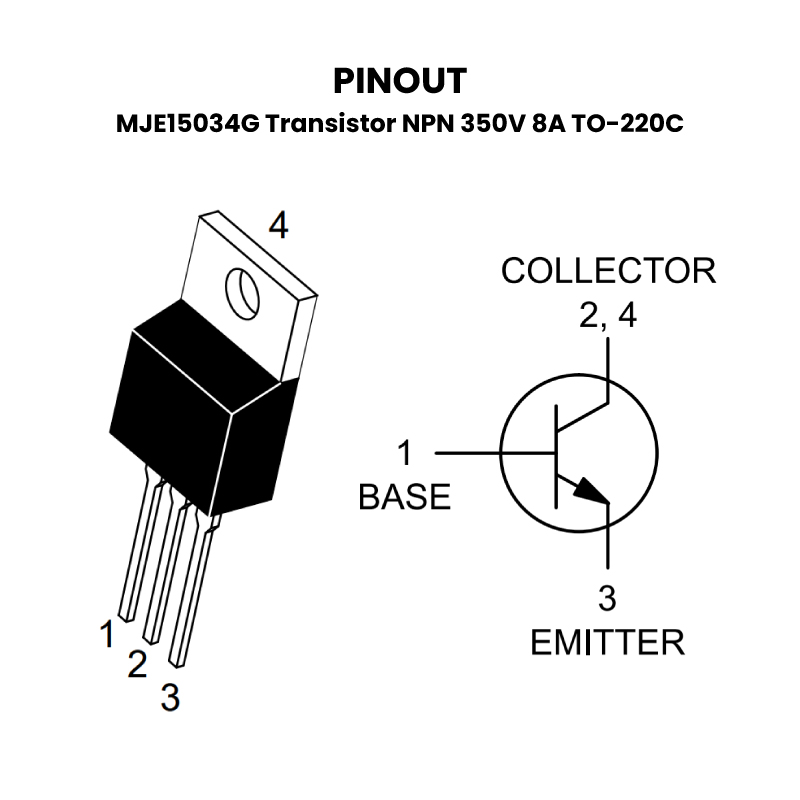

• Pinout

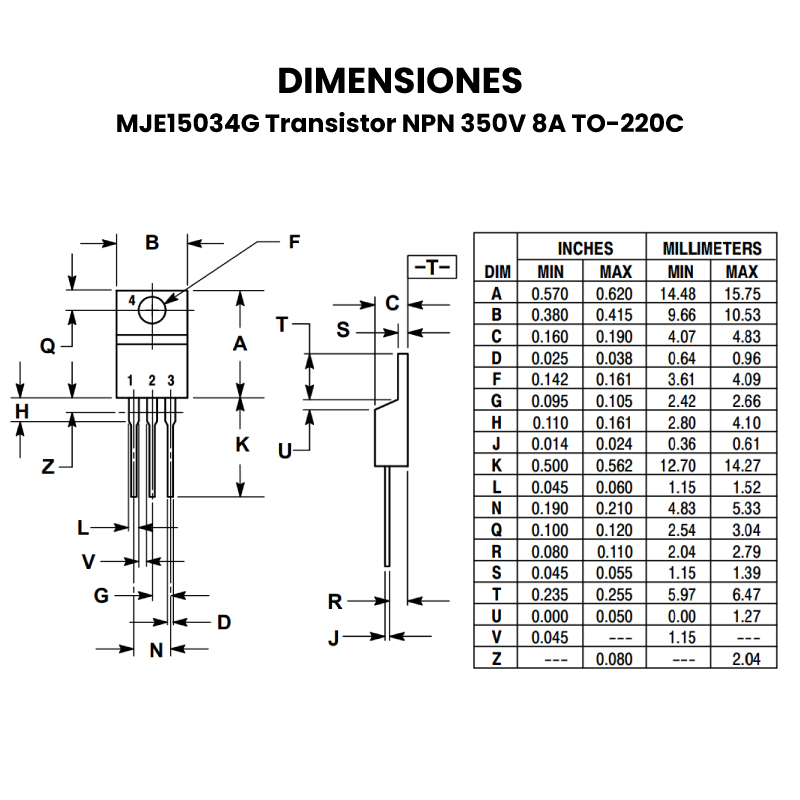

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones del MJE15034G

El MJE15034G es adecuado para una variedad de aplicaciones debido a sus características de alta potencia y alta frecuencia. Algunas de las aplicaciones comunes del MJE15034G incluyen:

1. Amplificadores de audio: Debido a su alta ganancia de corriente y ancho de banda, el MJE15034G es adecuado para su uso como controlador de alta frecuencia en amplificadores de audio .
2. Fuentes de alimentación conmutadas: Debido a su capacidad para manejar corrientes relativamente altas, el MJE15034G puede utilizarse en etapas de conmutación de fuentes de alimentación conmutadas.
3. Control de motores: En aplicaciones que requieren el control de motores de corriente continua, el MJE15034G puede utilizarse como interruptor de potencia para controlar la corriente que fluye a través del motor.

Estas son solo algunas de las aplicaciones comunes del MJE15034G. Su versatilidad y capacidad para manejar altas corrientes lo hacen adecuado para una amplia gama de aplicaciones de potencia y alta frecuencia .

¿Cómo funciona el MJE15034G?

El MJE15034G es un transistor de potencia NPN de silicio complementario que funciona como un interruptor controlado por corriente. Cuando se aplica una corriente adecuada a la base del transistor, se permite que fluya una corriente mucho mayor desde el colector hasta el emisor. Esto permite que el transistor controle la corriente que fluye a través de un circuito, lo que lo hace útil en aplicaciones de amplificación y conmutación de potencia.

Es importante tener en cuenta que el MJE15034G tiene ciertas características eléctricas que deben ser consideradas al diseñar un circuito. Por ejemplo, tiene un voltaje máximo de colector-emisor de 350V y una corriente máxima de colector de 8A. Además, su ganancia de corriente DC varía según la corriente de colector y el voltaje colector-emisor . Por lo tanto, es importante consultar las características técnicas del transistor para asegurarse de que se está utilizando de manera adecuada en un circuito específico.
