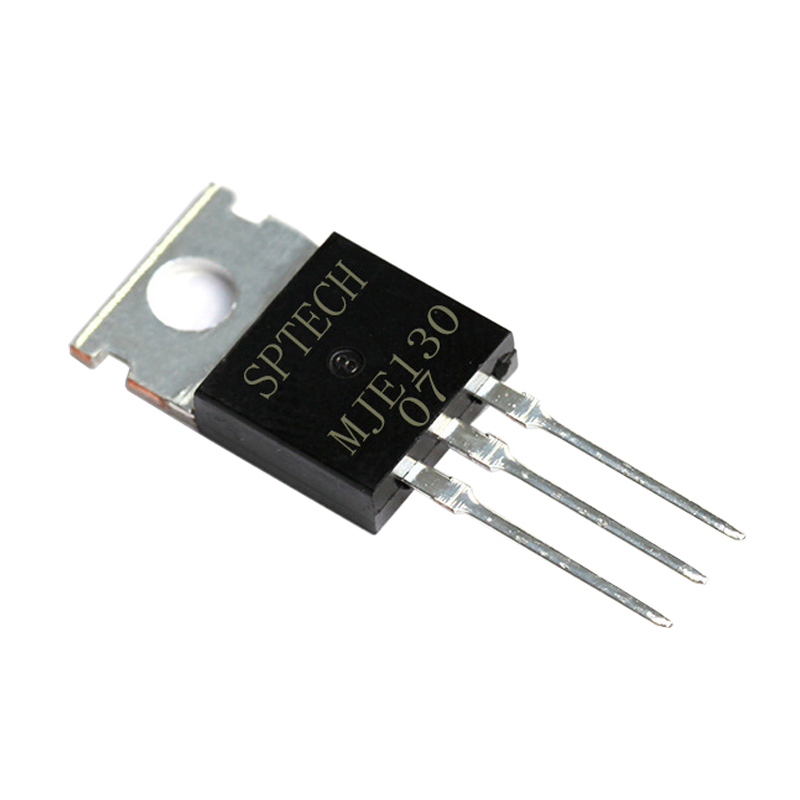

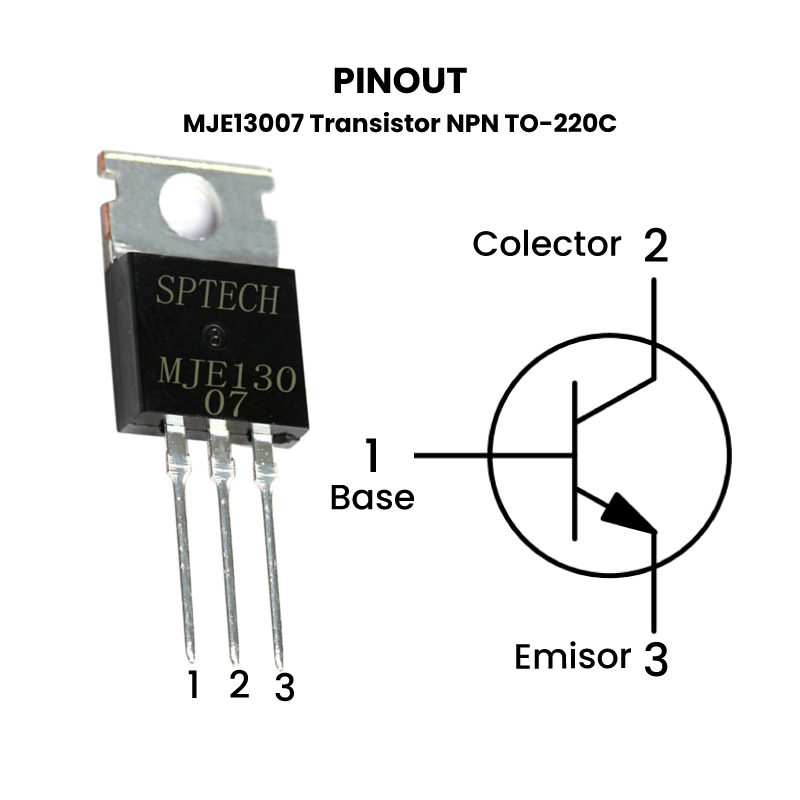

MJE13007 Transistor NPN 400V 8A TO-220C Pinout

MJE13007 Transistor NPN 400V 8A TO-220C

Name: MJE13007 Transistor NPN 400V 8A TO-220C
SKU: AR3917
Availability: InStock

El precio original era: $ 15.00.El precio actual es: $ 12.00.

135 disponibles

SKU: AR3917 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 2SC3626, 2SC4507, 400V, 8A, amplificador, audio, Bipolar, Bipolar Transistors, BJT, Conmutador, MJE, MJE13006, MJE13007, MJE13007A, NPN, NTE2312, potencia, Semiconductor, SPTECH, THT, TO-220C, transistor, Transistor npn, Transistors

INFORMACIÓN

El MJE13007 es un transistor de tipo NPN de potencia, con una tensión máxima de colector-emisor de 400V y una corriente máxima de colector de 8A. Viene encapsulado en un paquete TO-220C que ofrece una buena disipación de calor. Este transistor se utiliza comúnmente en aplicaciones de amplificación de potencia, en circuitos amplificadores de audio, fuentes de alimentación conmutadas, controladores de motores, entre otros.

Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Transistor de potencia
Matrícula: MJE13007
Polaridad: NPN
Encapsulado: TO-220C
Montaje: Through Hole THT
Pines: 3
Voltaje:
- V_CEO: 400 V
- V_CBO: 700 V
- V_EBO: 9 V
Corriente:
- I_C: 8 A
- I_B: 4 A
- I_EBO: 0.1 mA
Disipación total del dispositivo (Pc): 80 W
Frecuencia de Transición: 4 MHz
Ganancia de corriente continua (h_FE): Min. 8 y Máx. 40
Peso: 2.41g

SUSTITUTO

Similares: NTE2312, 2SC3626, 2SC4507, MJE13006 o MJE13007A

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones del MJE13007

Este transistor se utiliza principalmente en aplicaciones de conmutación y amplificación de potencia. Algunos de sus usos típicos incluyen:

Fuentes de alimentación conmutadas: Se utiliza en la etapa de conmutación para regular y controlar la corriente y la tensión de salida.
Amplificadores de audio: Puede emplearse en la etapa de potencia de amplificadores de audio de alta potencia.
Controladores de motores: Se utiliza en circuitos de control de motores para conmutar corrientes y voltajes elevados.
Fuentes de luz: En aplicaciones como fuentes de luz LED o lámparas de descarga, donde se requiere un control de alta potencia.
Circuitos de regulación de voltaje: En dispositivos que necesitan estabilizar o regular el voltaje de salida, como reguladores de voltaje lineales o conmutados.

Recomendaciones

El MJE13007 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor MJE13007 un 20 % por debajo de sus clasificaciones máximas absolutas.
