AR4039 - MJE13003 Transistor NPN 400V 1A TO-126

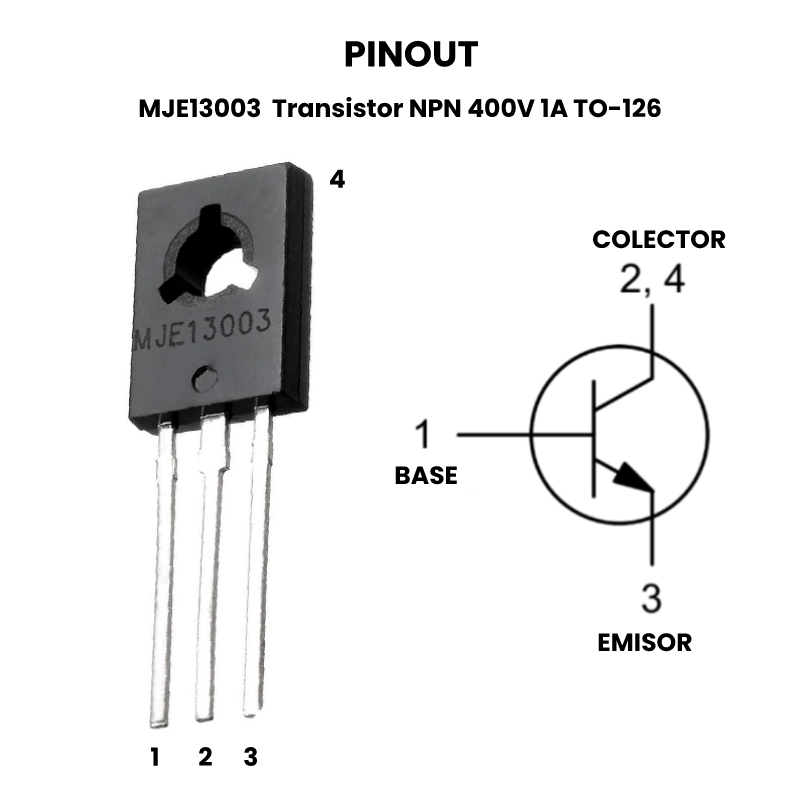

AR4039 - MJE13003 Transistor NPN 400V 1A TO-126 - Pinout

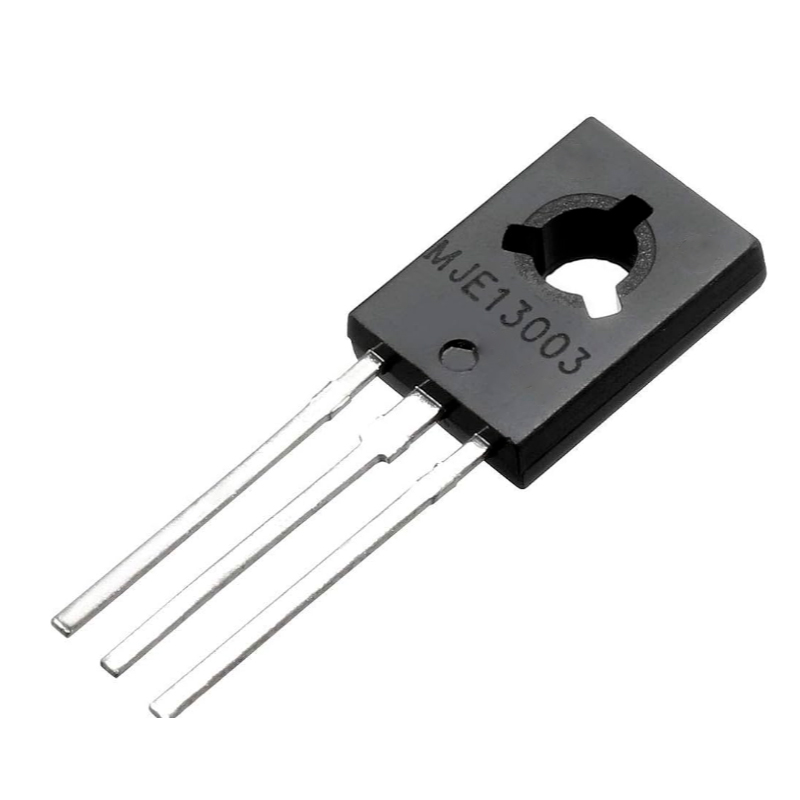

MJE13003 Transistor NPN 400V 1A TO-126

$ 9.00

120 disponibles

CANTIDAD	PRECIO
25 piezas	$ 7.33
100 piezas	$ 6.27
200 piezas	$ 4.85

SKU: AR4039 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 1A, 400V, alta potencia, amplificador, audio, conmutacion, conmutadas, control, fuentes de alimentación, MJE13002, MJE13006, motor, NPN, reguladores, TO-126, Transistor npn

INFORMACIÓN

El MJE13003 es un transistor de tipo NPN es capaz de manejar un voltaje colector-emisor de 400V y una corriente continua de 1A. Viene en el encapsulado TO-126, que es comúnmente utilizado en aplicaciones de potencia.

El MJE13003 se utiliza principalmente en circuitos de conmutación y amplificación de potencia, especialmente en aplicaciones donde se requiere manejar voltajes y corrientes relativamente altos. Algunos ejemplos de uso incluyen fuentes de alimentación conmutadas, amplificadores de audio de alta potencia, controladores de motores, y en general en cualquier lugar donde se necesite amplificar o controlar señales de alta potencia. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJE13003
Encapsulado: TO-126
Tipo: NPN
Voltaje:
- VCEO: 400V
- VCBO: 600V
- VEBO : 6V
Corriente:
- IC: 1A
Disipación total del dispositivo (Pc): 1.25W
Frecuencia de Transición : 5 MHz
Ganancia de corriente continua (hfe): 20-30
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

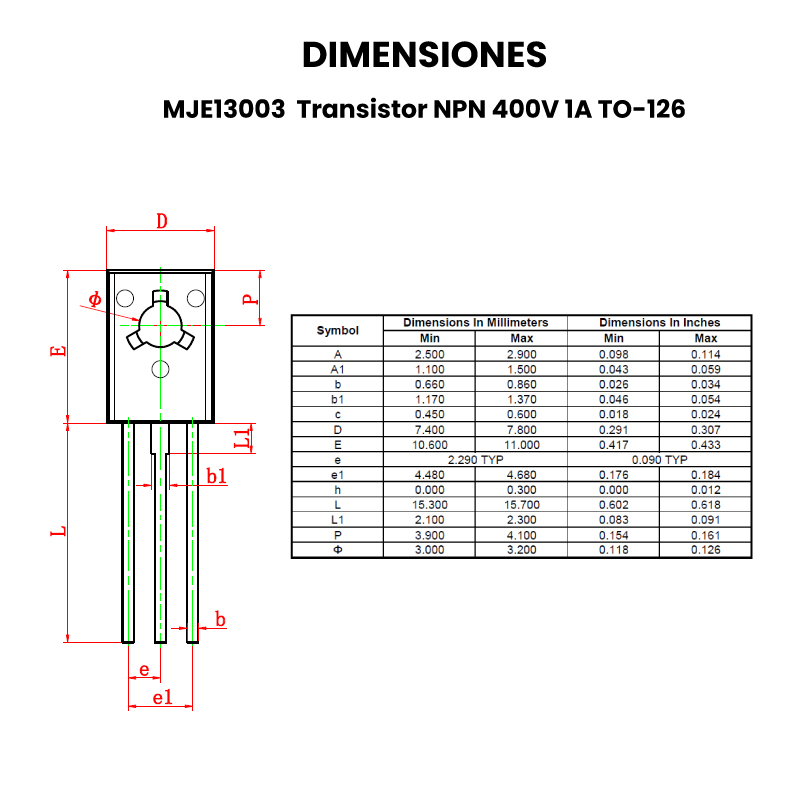

Dimensiones: 24.1 mm x 7.7mm x 2.5 mm
Peso: 0.56 g

SUSTITUTO

Similares: MJE13002 , MJE13006

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El MJE13003 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
