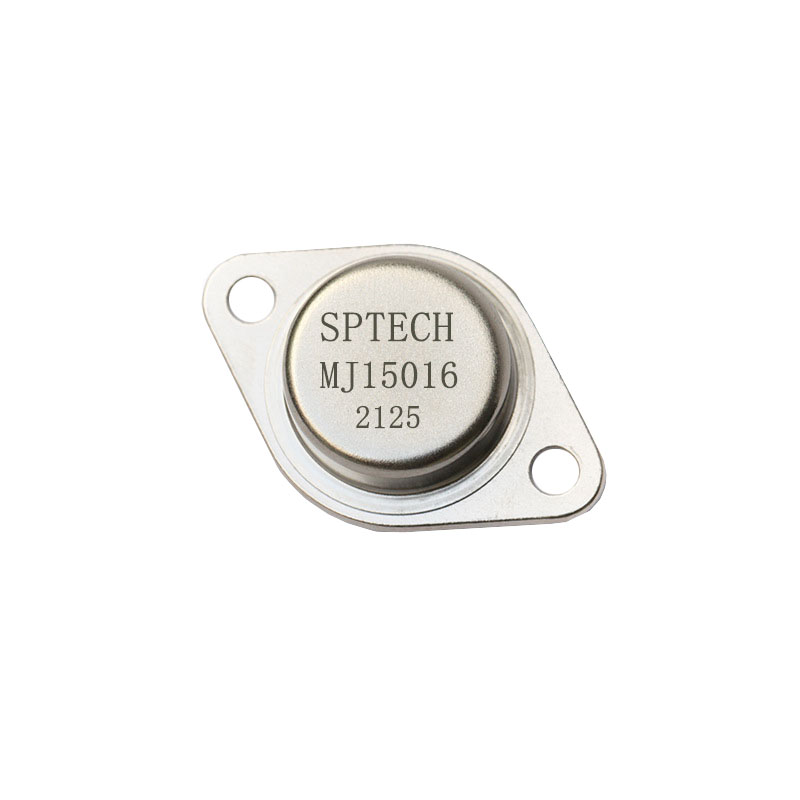

MJ15016 Transistor PNP -120V -15A

Name: MJ15016 Transistor PNP -120V -15A
SKU: AR3922
Availability: InStock

El precio original era: $ 21.00.El precio actual es: $ 15.00.

157 disponibles

SKU: AR3922 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -120V, -15A, audio, Conmutador, PNP, potencia, SPTECH, TO-3, transistor

INFORMACIÓN

El MJ15016 es un transistor PNP de potencia diseñado para aplicaciones que requieren alto rendimiento en audio, motores paso a paso y circuitos lineales, así como en conmutación de potencia como drivers, convertidores DC-DC e inversores. Se destaca por su capacidad de manejar hasta -15A de corriente continua y soportar voltajes de hasta -120V entre colector y emisor. Además, ofrece una ganancia de corriente (hFE) de 20 a 70 en condiciones específicas, un voltaje de saturación bajo (hasta -1.1V) y disipa hasta 180W de potencia. Su complemento NPN es el MJ15015, lo que lo hace ideal para diseños simétricos en etapas de salida de amplificadores o sistemas de control.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJ15015
Encapsulado: TO-3

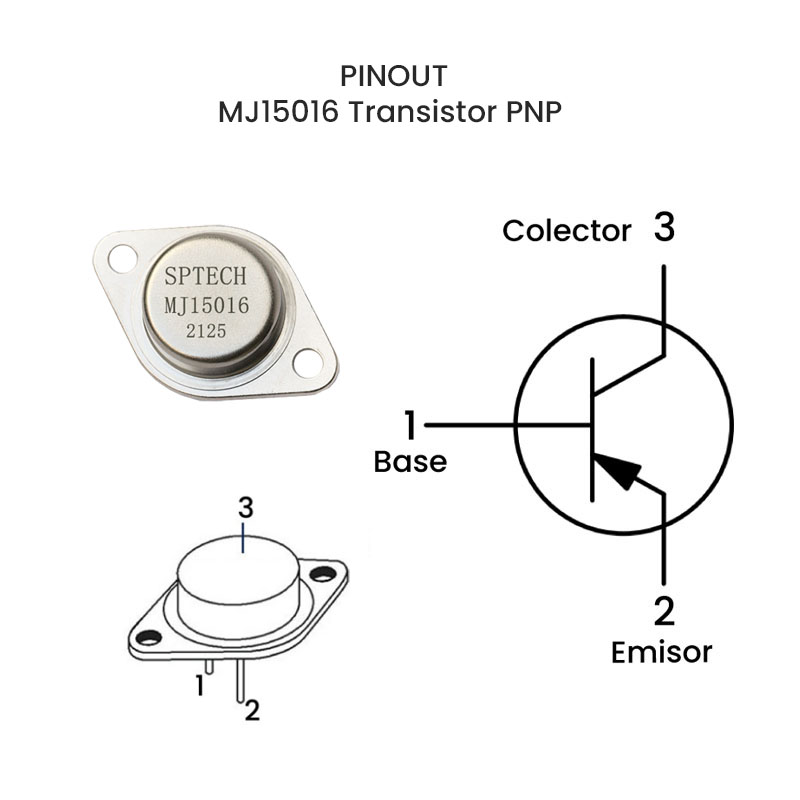

Tipo: PNP
Montaje: THT
Pines: 2
Voltaje:
- VCEO: -120V
- VCBO: -200V
Corriente:
- IC: -15 A
- IB: -7 A
Disipación total del dispositivo (Pc): 180W (@Tc=25°C)
Frecuencia de Transición : 0.8 MHz
Ganancia de corriente continua (hfe): 10-70
Temperatura de trabajo: -65°C a 200°C
Sustitutos: NTE68, MJ15016, MJ15023 o MJ21193

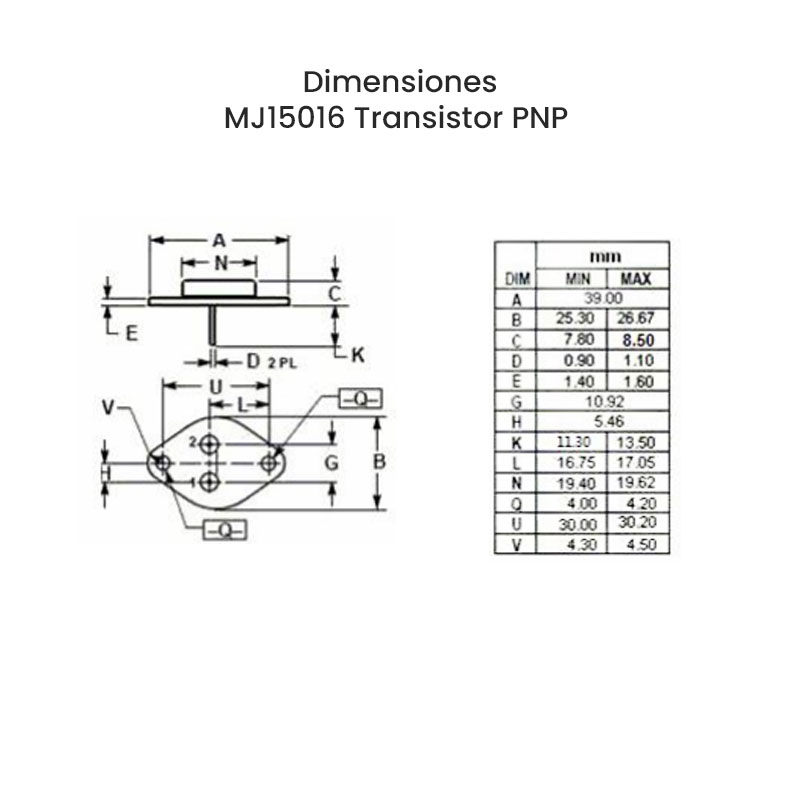

Dimensiones: 10mm x 46.20mm
Peso: 10g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones principales:

Amplificadores de audio de alta potencia.
Control de motores paso a paso.
Drivers de relés y solenoides.
Convertidores DC-DC e inversores.

Recomendaciones al utilizar el transistor MJ15016 (PNP -120V -15A):

1. Disipación de calor y montaje:

Usa un disipador adecuado: Debido a su alta potencia (180W), es esencial un disipador térmico eficiente para evitar sobrecalentamiento.
Asegura buen contacto térmico: Aplica pasta térmica entre el transistor y el disipador para minimizar la resistencia térmica (Rth j-c = 0.98°C/W).
Evita superar Tj=150°C: Monitorea la temperatura de la unión para prevenir daños por sobrecalentamiento.

2. Manejo de corriente y voltaje:

No excedas los límites máximos:
- VCEO: -120V (colector-emisor).
- VCBO: -200V (colector-base).
- Corriente continua (Ic): -15A (usa protecciones como fusibles o limitadores).
Evita pulsos de corriente repentinos: Pueden dañar el transistor, especialmente en aplicaciones de conmutación.
