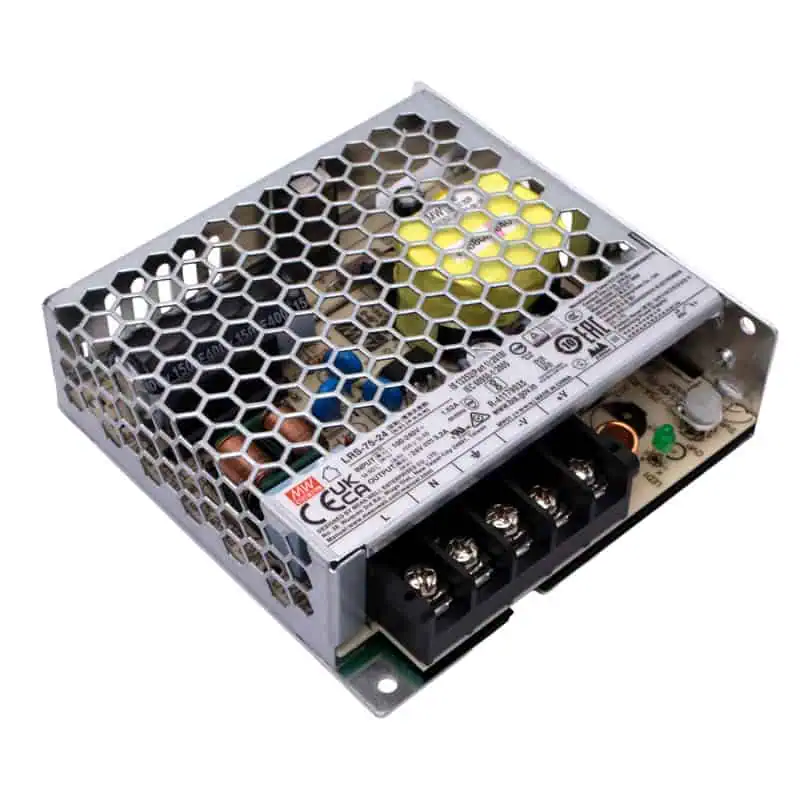

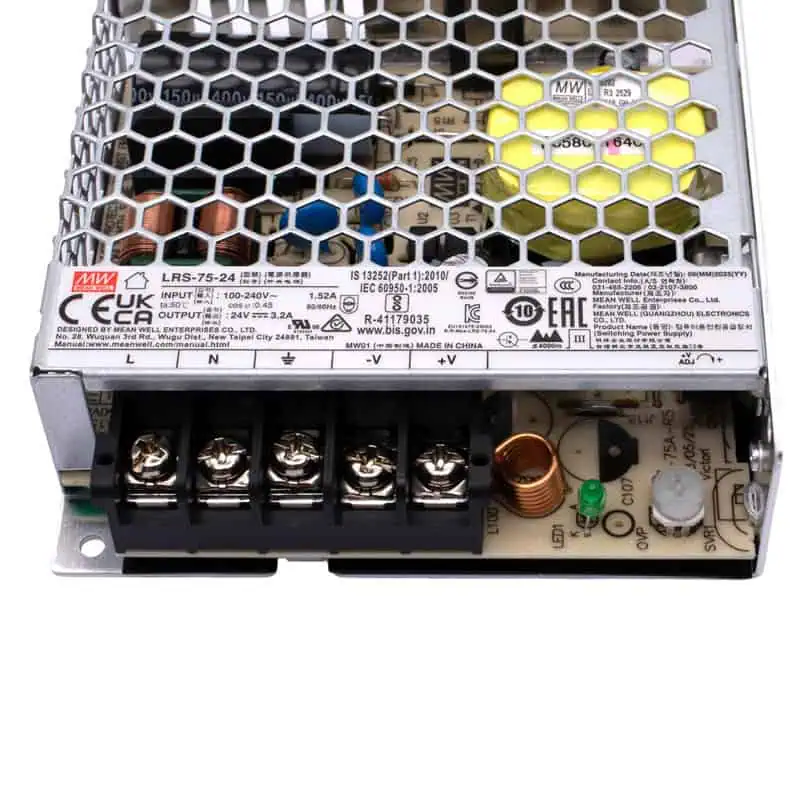

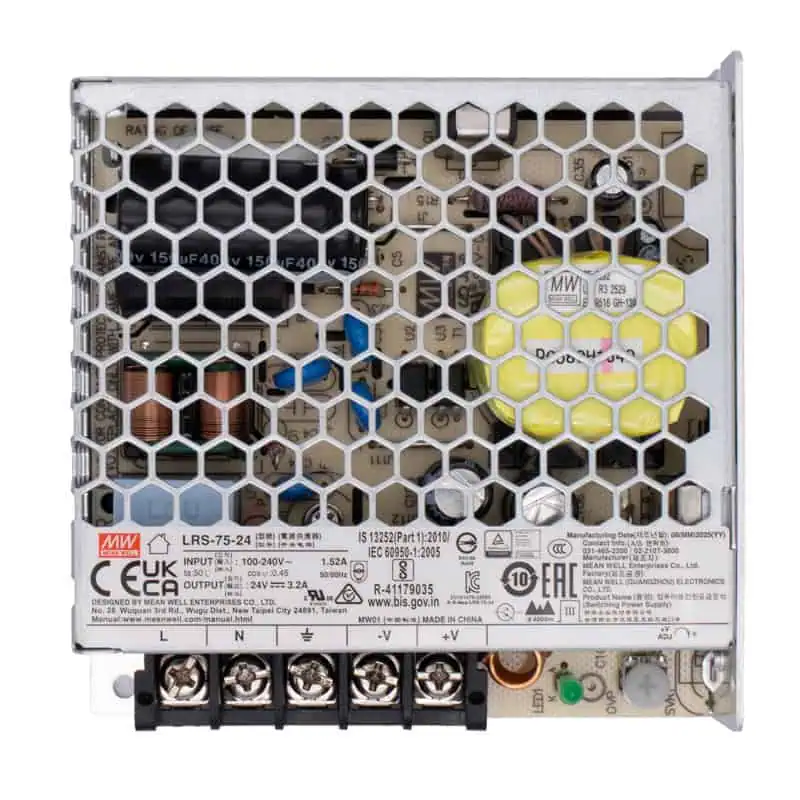

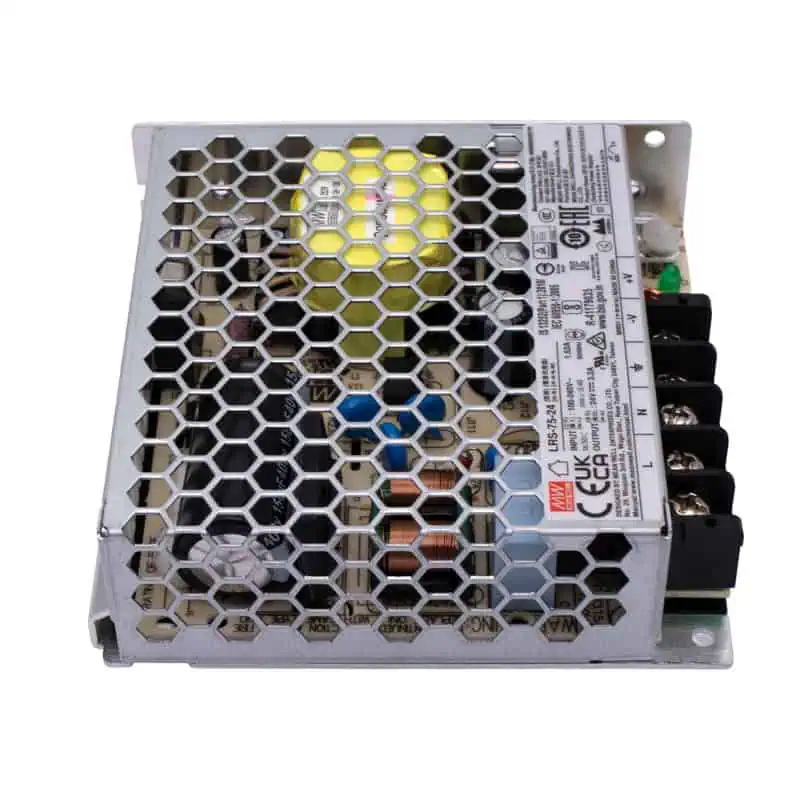

LRS-75-24 Fuente Conmutada 24V 3.2A MEAN WELL

INFORMACIÓN

La LRS-75-24 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 24 V DC con una corriente de hasta 3.2 A, diseñada en un formato compacto y de perfil bajo de 30 mm, ideal para integrarse en equipos electrónicos, tableros de control y sistemas industriales con espacio reducido. Funciona con entrada universal de 100 a 240 V AC y su carcasa metálica tipo malla permite la disipación de calor por convección natural, por lo que puede operar sin ventilador en múltiples aplicaciones.

Se utiliza como fuente de energía en sistemas de automatización, control industrial, iluminación LED de 24 V, instrumentación electrónica y equipos electromecánicos, donde se requiere una salida estable con potencia intermedia. Incorpora protecciones contra cortocircuito, sobrecarga y sobretensión, además de indicador LED de encendido, bajo consumo sin carga y ajuste de voltaje de salida para adaptarse a distintas configuraciones de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-75-24
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 24 V DC
• Rango de ajuste de voltaje: 18.75 ~ 25.75 V DC
• Corriente salida: 3.2 A
• Frecuencia: 50/60Hz
• Potencia: 75 W
• Eficiencia: 90%
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Enfriamiento: Convección natural (sin ventilador)
• Dimensiones:  99 mm x  97 mm x  30 mm
• Peso: 230 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

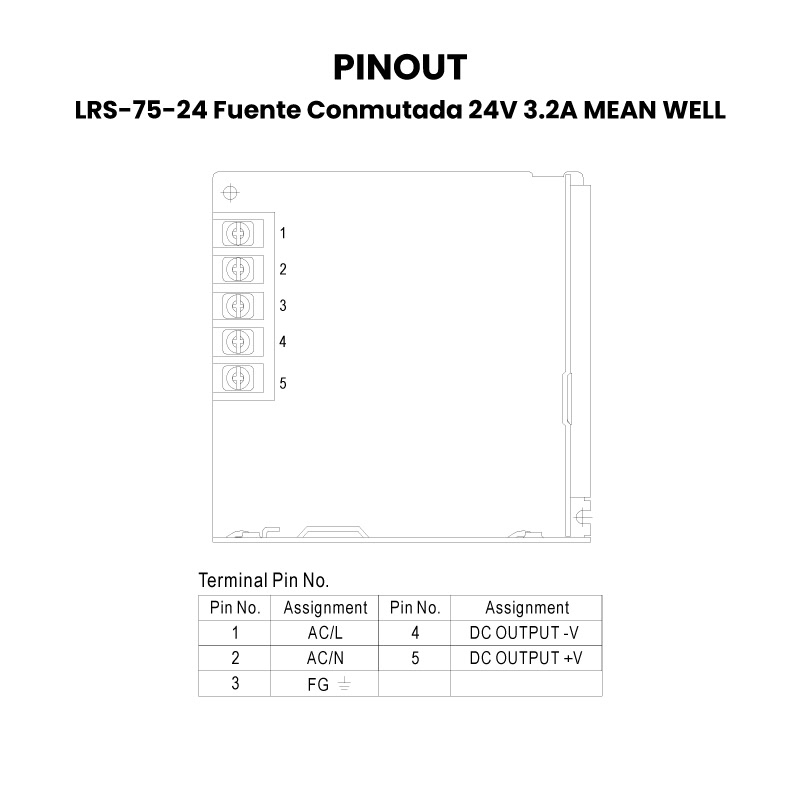

• Pinout

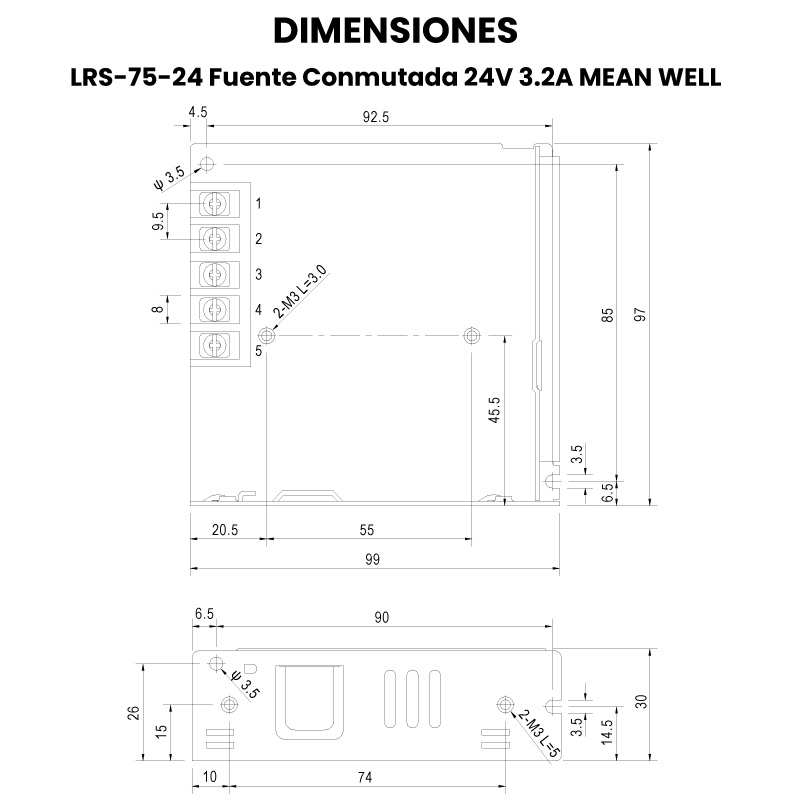

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de PLC compactos y módulos de control de 24 V
• Sensores industriales, finales de carrera y módulos de I/O
• Actuadores, relés y solenoides de 24 V de potencia media
• Iluminación LED de 24 V en equipos y gabinetes
• Instrumentación electrónica y equipos de medición
• Integración en tableros eléctricos y sistemas de automatización
• Equipos electromecánicos y sistemas de control
• Sistemas de seguridad y control de acceso
• Alimentación de drivers de motores paso a paso de baja y media corriente
• Bancos de prueba y laboratorio electrónico
• Proyectos con módulos DC-DC para microcontroladores
• Desarrollo de prototipos electrónicos y proyectos maker

Recomendaciones de uso

• Verificar que el voltaje de entrada (100 – 240 VAC) corresponda a la red eléctrica antes de energizar.
• Conectar correctamente L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la corriente nominal de 3.2 A en la salida de 24 V.
• Instalar en un lugar con buena ventilación, evitando cubrir la carcasa metálica para facilitar la disipación de calor.
• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cableado del calibre adecuado según la corriente y la distancia para prevenir caídas de tensión.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
• Respetar las distancias de ventilación dentro del gabinete para mantener la temperatura dentro del rango de operación.
