LRS-350-48 Fuente Conmutada 48V 7.3A MEAN WELL

INFORMACIÓN

La LRS-350-48 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 48 V DC con una capacidad de hasta 7.3 A, diseñada para aplicaciones que requieren alta potencia en un formato compacto de perfil bajo tipo 1U. Funciona con entrada seleccionable de 115/230 V AC y cuenta con ventilador interno con control automático, que se activa según la carga y la temperatura para mantener condiciones de operación estables dentro de gabinetes y equipos industriales.

Se emplea como fuente principal en sistemas de automatización, telecomunicaciones, control industrial, iluminación LED de 48 V, equipos de red, CNC y aplicaciones con drivers de motores, donde se necesita una salida de 48 V con capacidad de corriente para alimentar múltiples dispositivos. Incorpora protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a diferentes configuraciones de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Modelo: LRS-350-48
• Marca: MEAN WELL
• Carcasa: Metálica para disipación térmica
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 48V
• Rango de ajuste de voltaje: ≈ 43.2 ~ 52.8V
• Corriente de salida: 7.3A
• Frecuencia: 50/60Hz
• Potencia: 348 W
• Eficiencia: hasta 89 % aprox.
• Protección:
  • Sobretemperatura
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Sistema de enfriamiento: Ventilador interno con control automático ON/OFF
• Tipo de enfriamiento: Activo + convección
• Indicador: LED de encendido

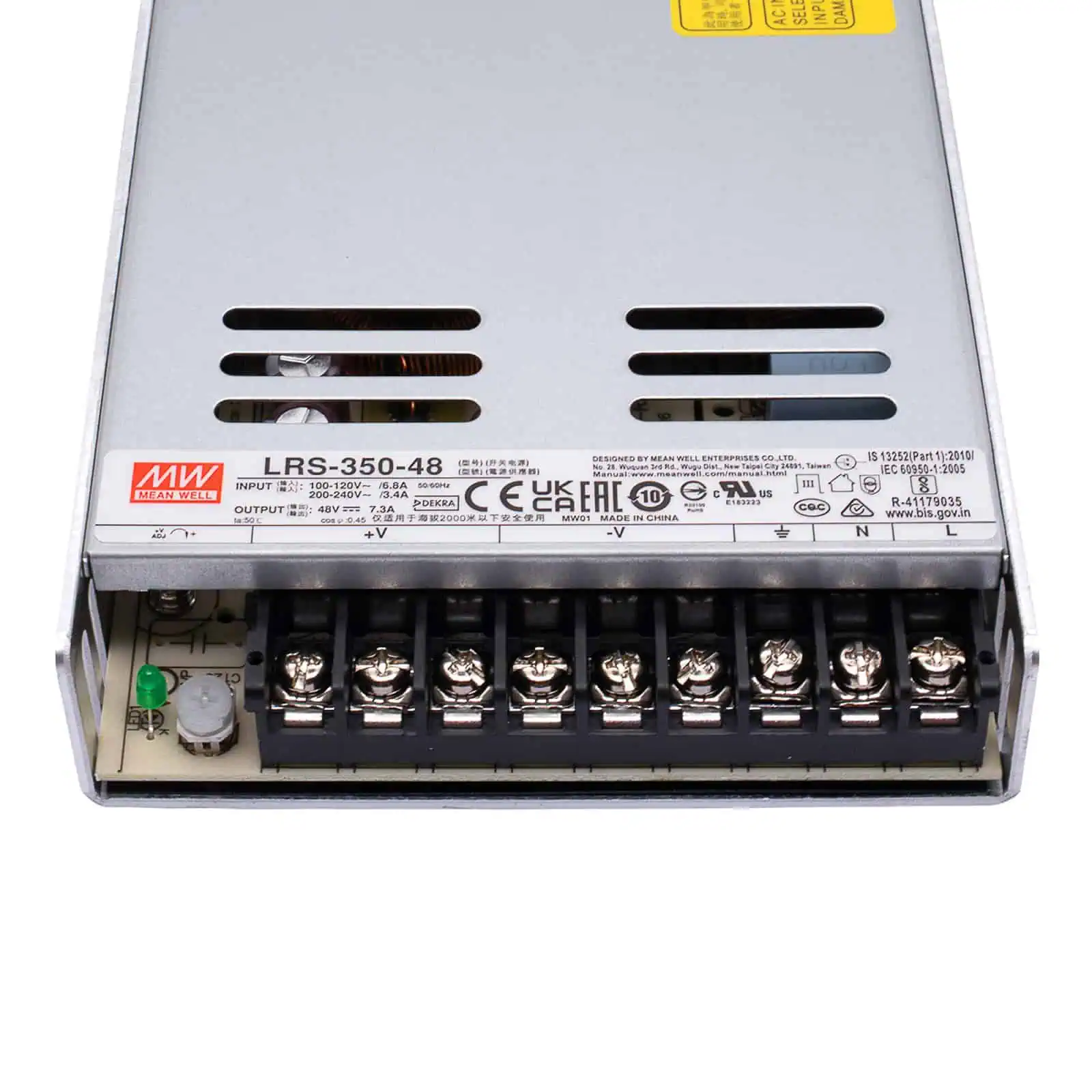

• Tipo de conexión: Bornera de tornillo
• Altura de perfil bajo: Formato 1U (aprox. 30 mm de altura)
• Temperatura:
  • Operación: −25 °C a +70 °C (con derating)
  • Almacenamiento: −40 °C a +85 °C

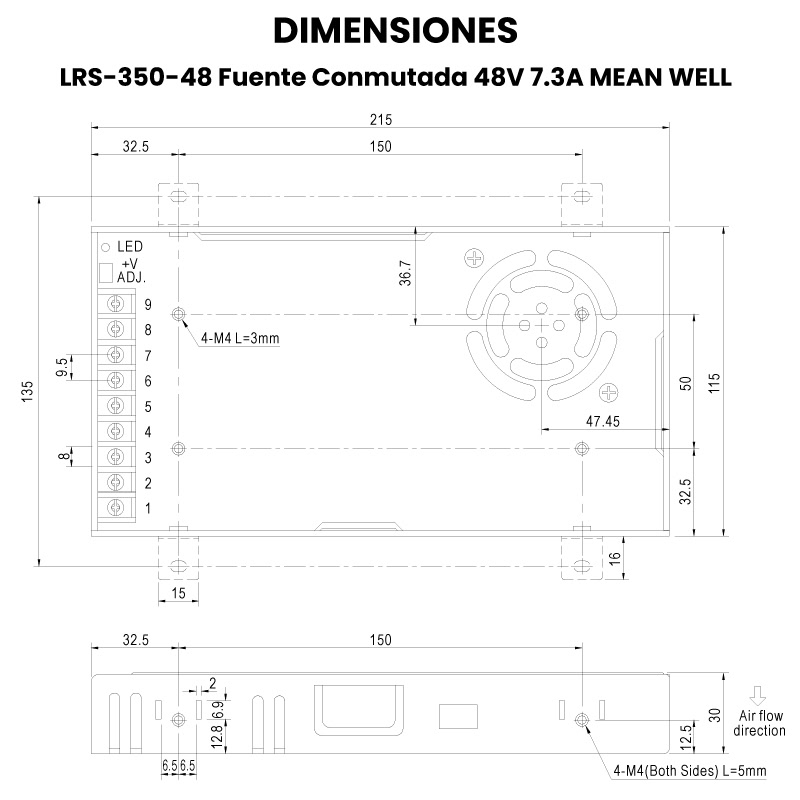

• Dimensiones: 215 mm x 115 mm x 30 mm
• Peso: 743 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

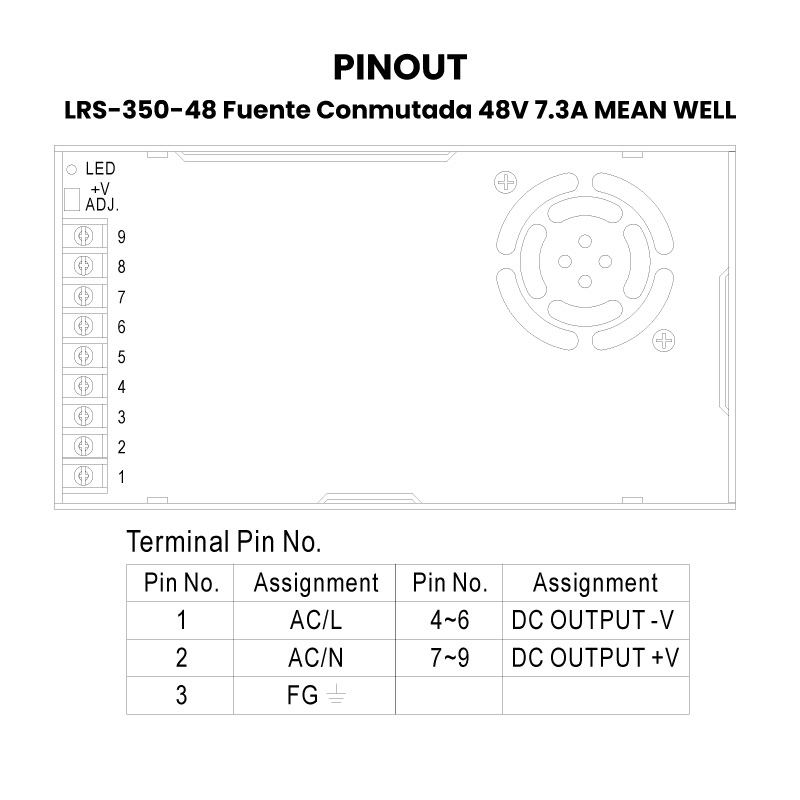

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de sistemas de telecomunicaciones y equipos de red
• Switches industriales, radios y equipos PoE mediante convertidores DC-DC
• Drivers para motores paso a paso y servomotores de 48 V
• Sistemas de automatización y control industrial
• Maquinaria CNC y equipos de fabricación digital
• Iluminación LED de 48 V de alta potencia
• Integración en tableros eléctricos y gabinetes de control
• Sistemas de respaldo de energía en 48 V DC
• Bancos de prueba y fuentes para laboratorio electrónico
• Equipos de audio profesional y amplificadores de alta potencia
• Alimentación de cargadores y sistemas basados en buses de 48 V
• Desarrollo de prototipos electrónicos de alto consumo en 48 V

Recomendaciones de uso

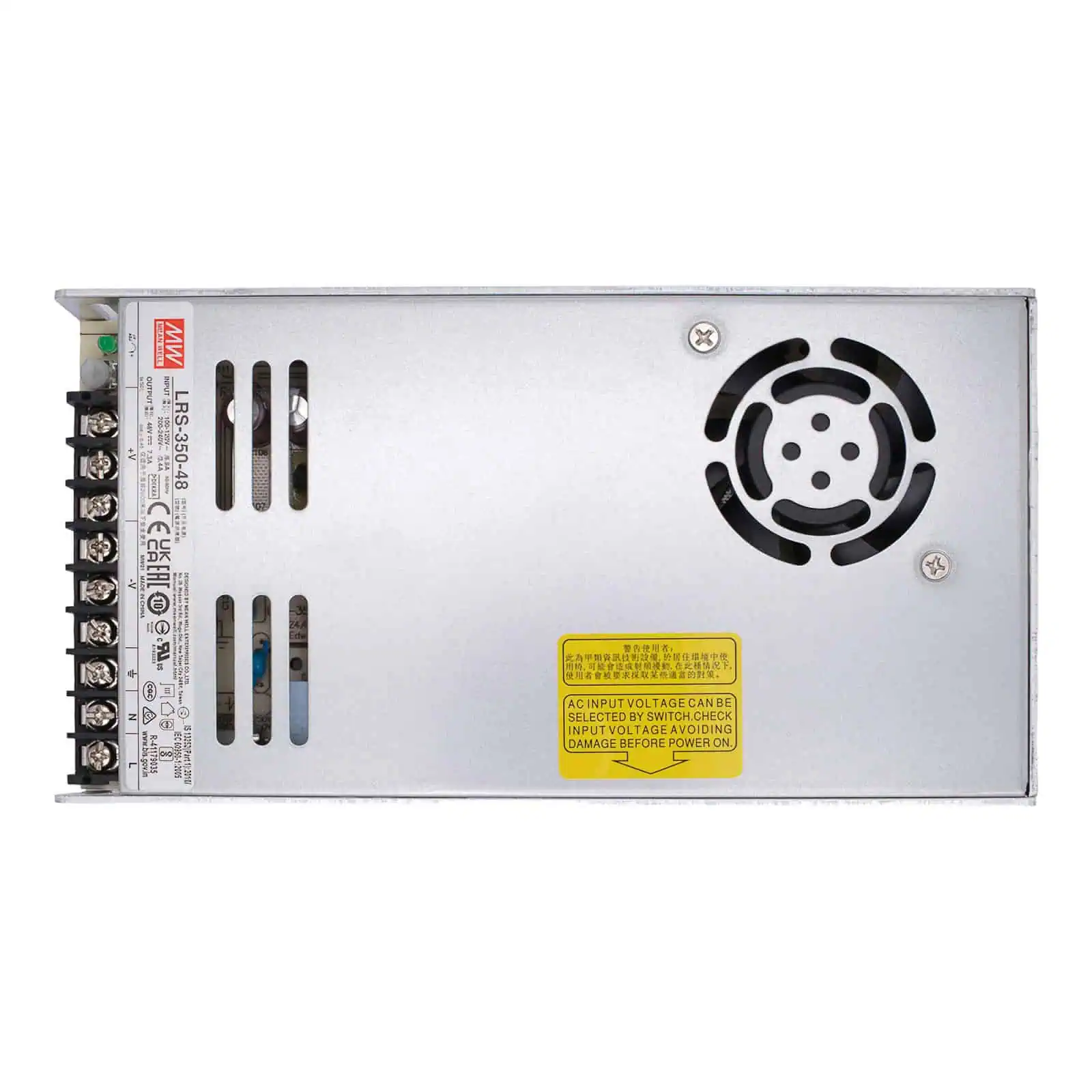

• Verificar la posición del selector de entrada 115/230 V AC antes de energizar para evitar daños en la fuente.
• Realizar la conexión correcta de L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la corriente nominal de 7.3 A en la salida de 48 V.
• Instalar en un lugar con ventilación adecuada, dejando libre el flujo de aire del ventilador interno.
• Evitar montarla cerca de fuentes de calor o en gabinetes sin circulación de aire.

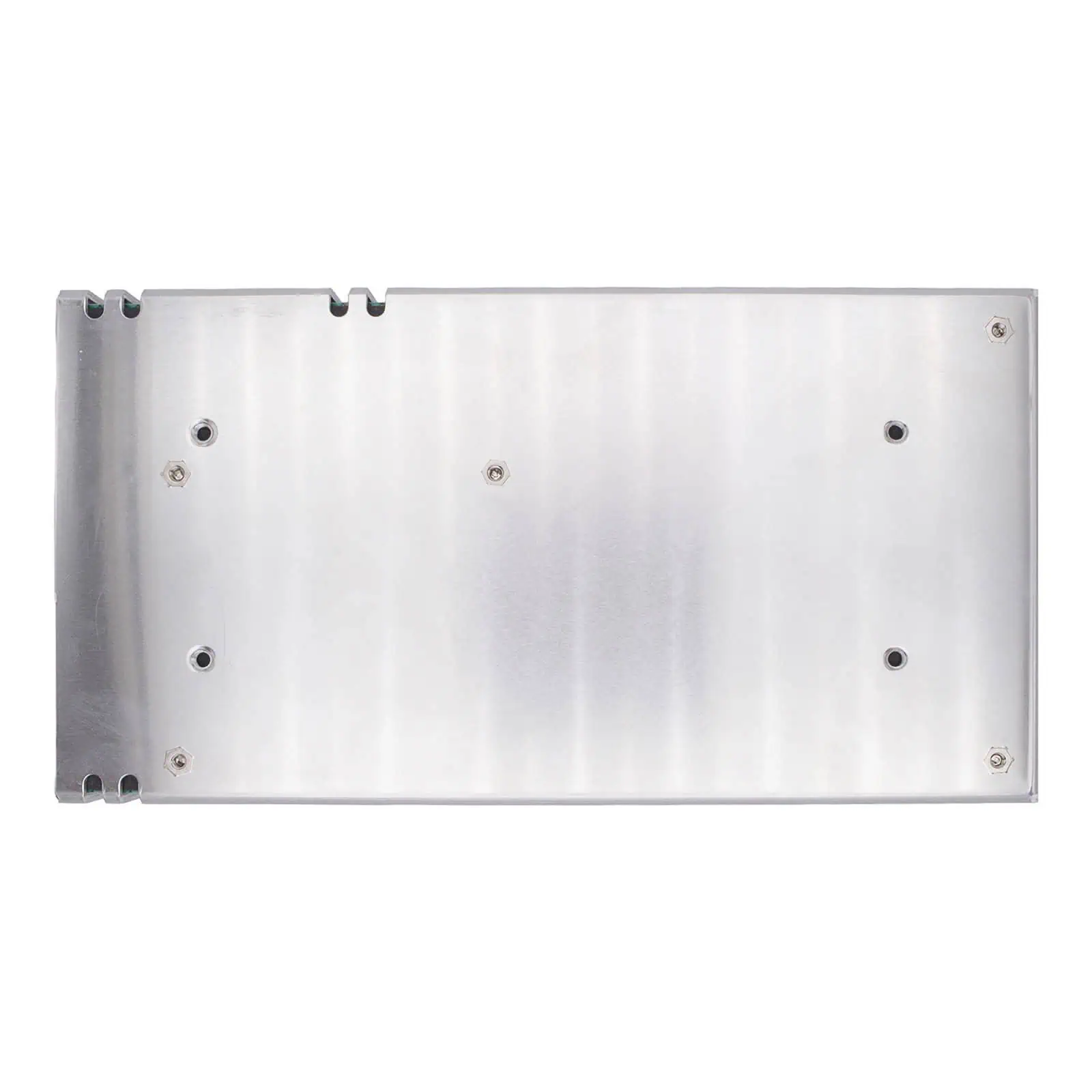

• Fijar la fuente mediante los orificios de montaje para prevenir movimiento o vibraciones.
• Utilizar cableado con aislamiento y calibre adecuado para 48 V DC, considerando la distancia para evitar caídas de tensión.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
• En aplicaciones con equipos sensibles, considerar el uso de protecciones adicionales y correcta puesta a tierra para reducir ruido eléctrico.
