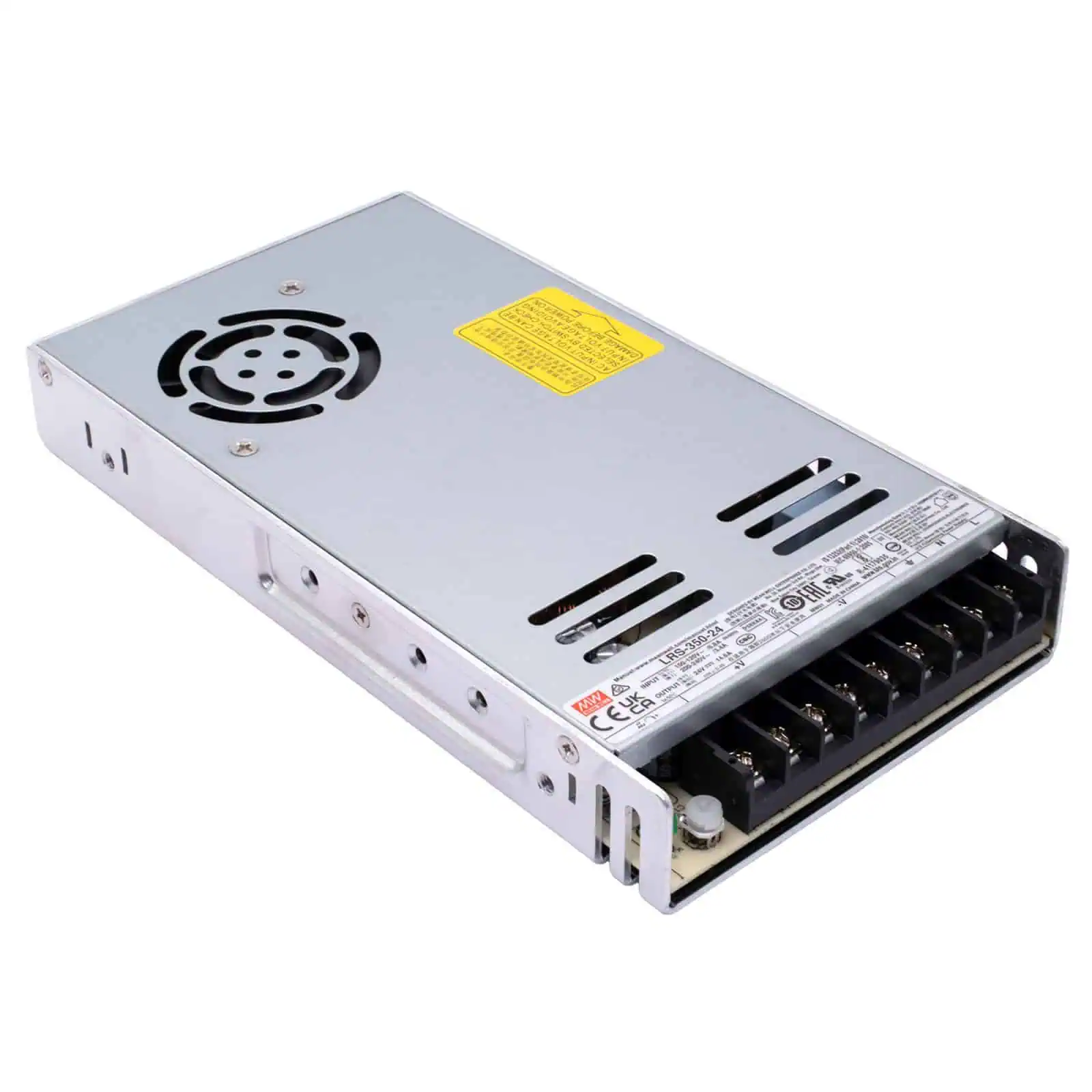

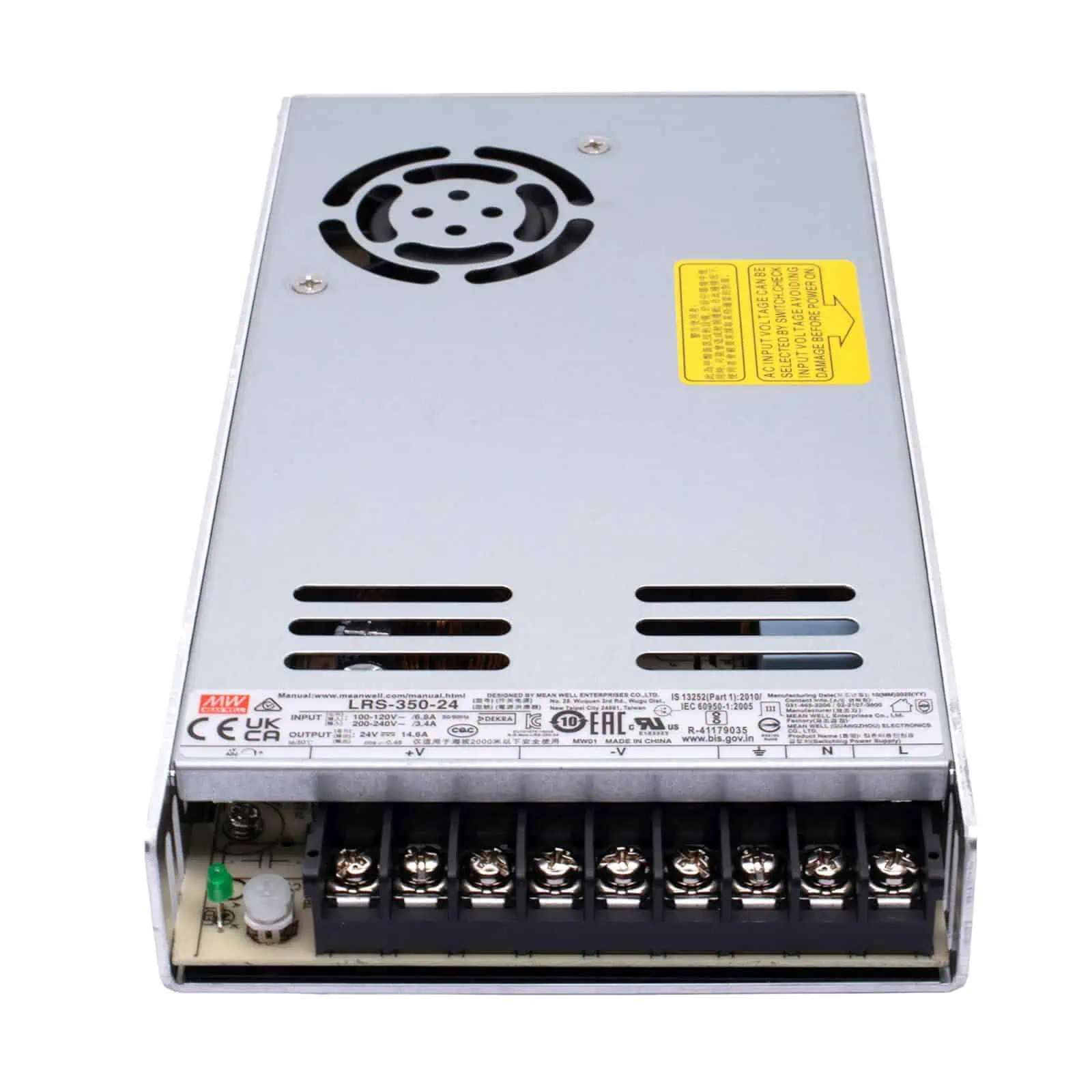

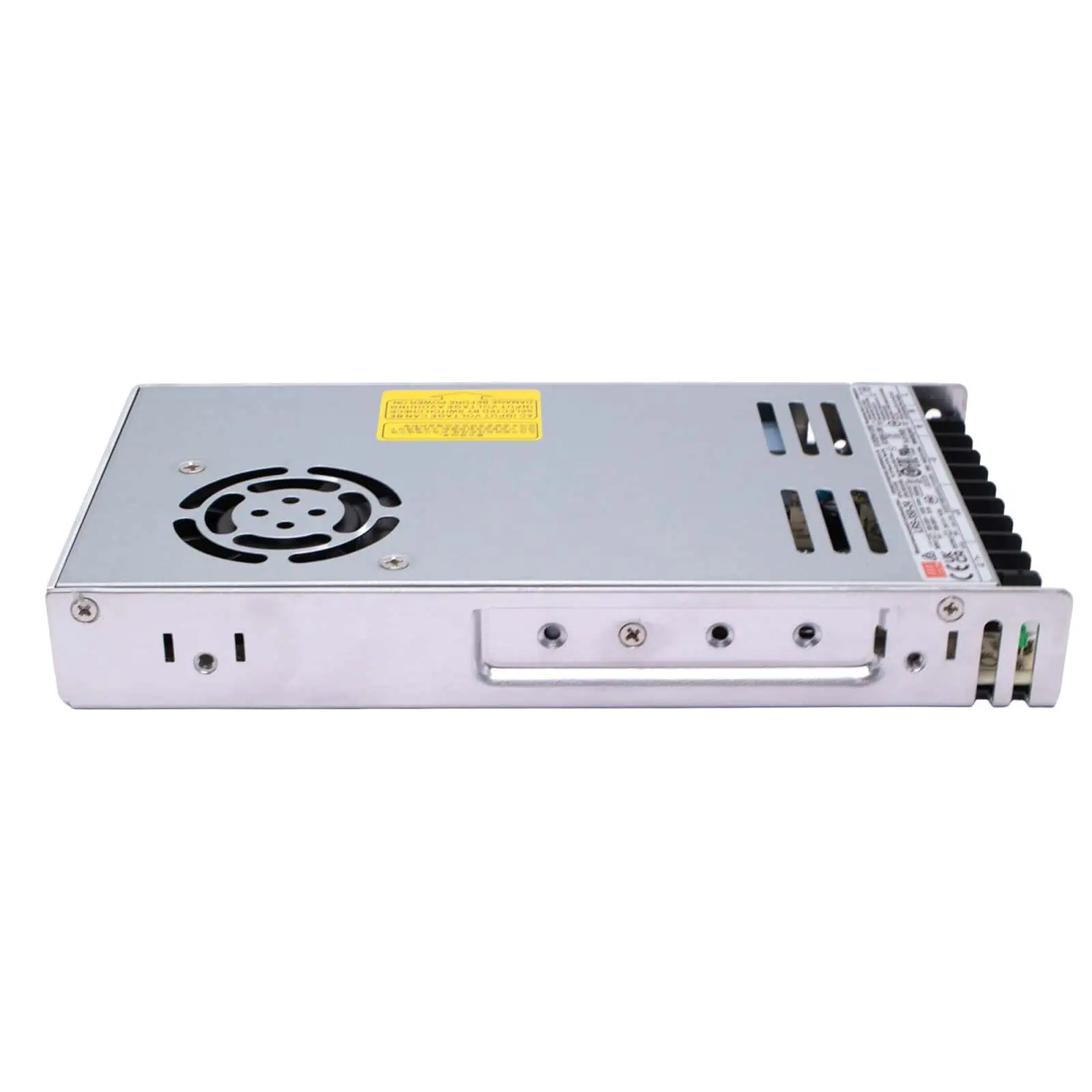

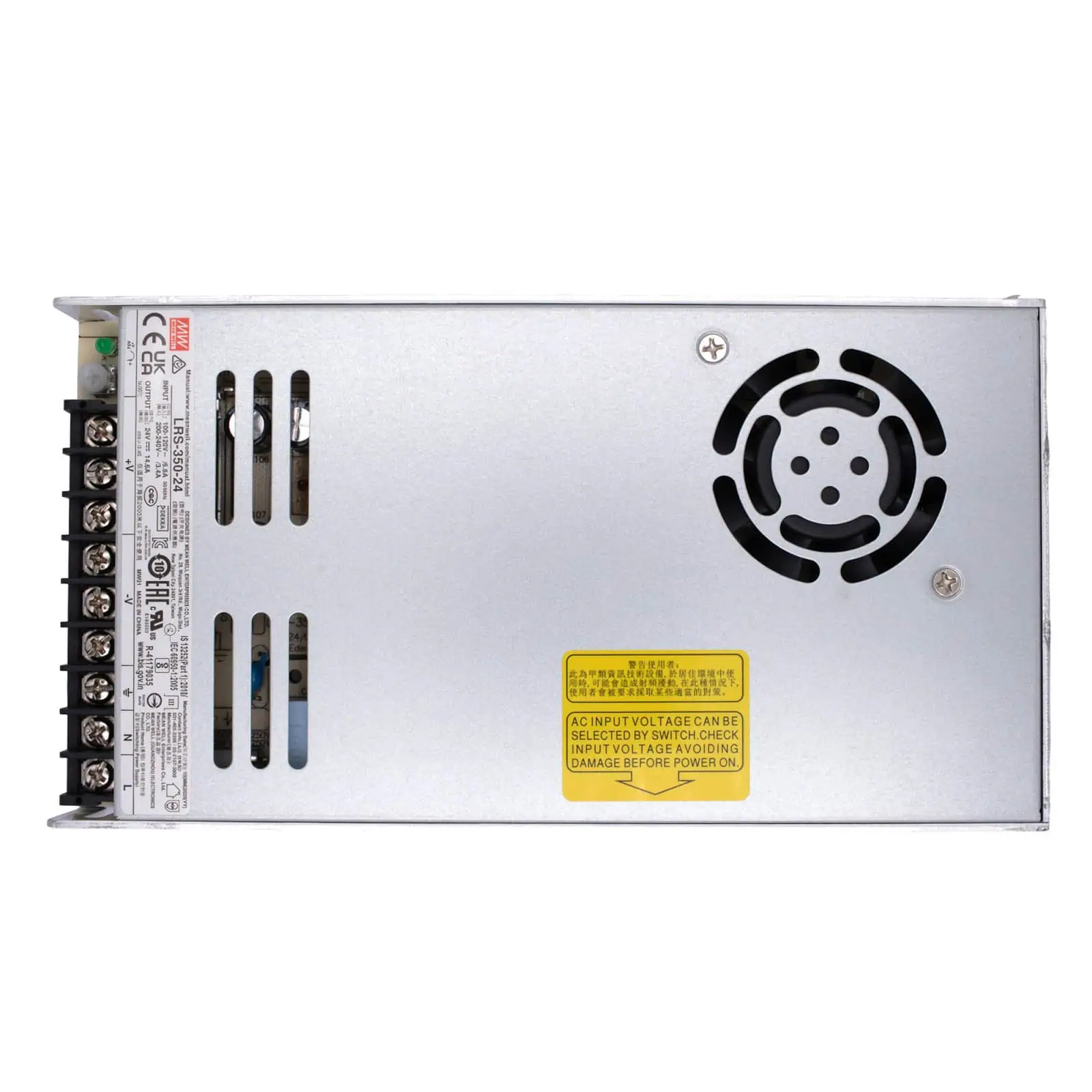

LRS-350-24 Fuente Conmutada 24V 14.6A MEAN WELL

INFORMACIÓN

La LRS-350-24 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 24 V DC con una capacidad de hasta 14.6 A, diseñada para aplicaciones que requieren mayor potencia en un formato compacto de perfil bajo tipo 1U. Trabaja con entrada seleccionable de 115/230 V AC y cuenta con ventilador interno con control automático, el cual se activa según la carga y la temperatura para mantener condiciones de operación adecuadas dentro de gabinetes y equipos industriales.

Se utiliza como fuente principal en sistemas de automatización, maquinaria, control industrial, iluminación LED de 24 V, impresoras 3D, CNC y drivers de motores, donde se necesita una salida de 24 V con alta capacidad de corriente para alimentar varios dispositivos al mismo tiempo. Incorpora protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a diferentes configuraciones de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Modelo: LRS-350-24
• Marca: MEAN WELL

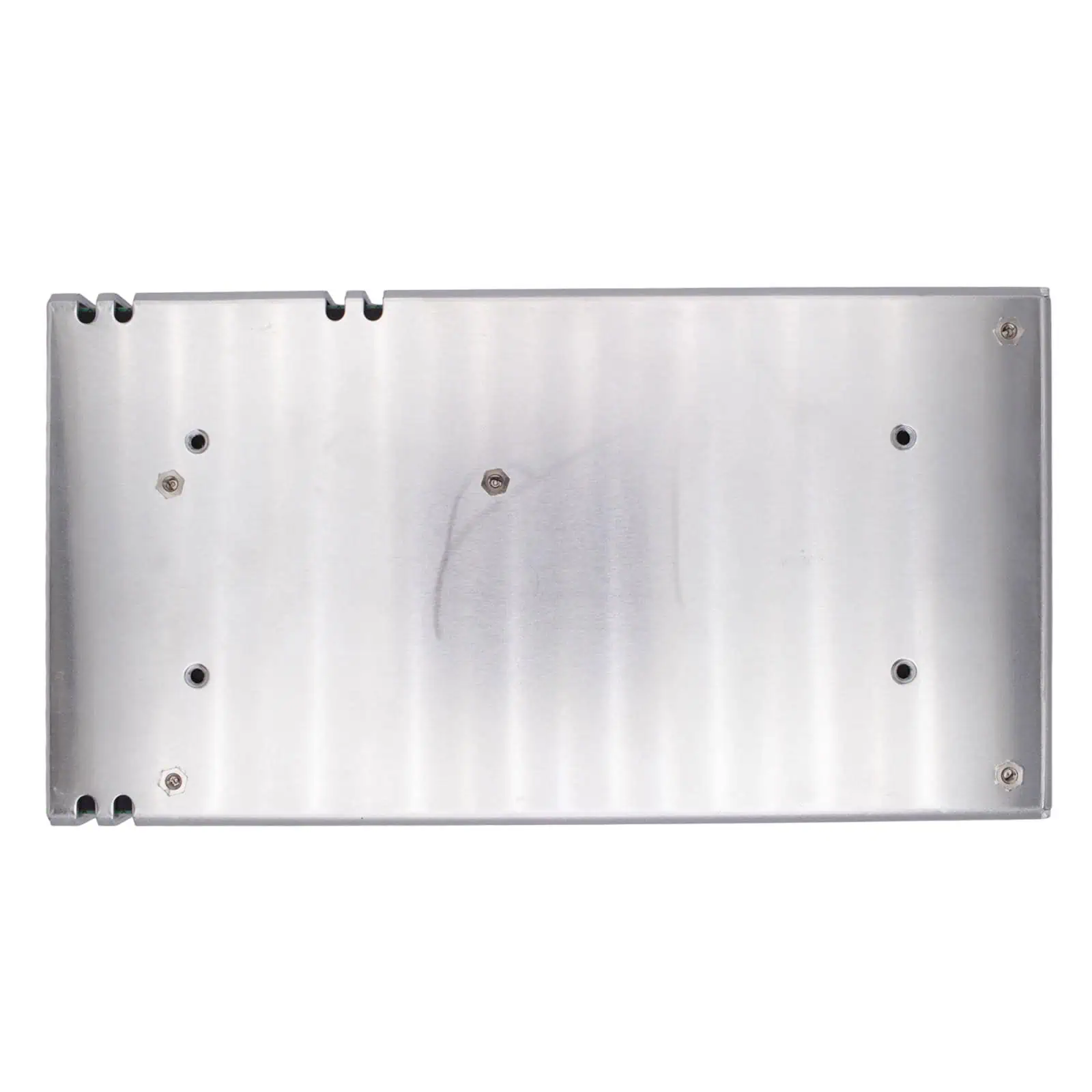

• Carcasa: Metálica para disipación térmica
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 24V
• Rango de ajuste de voltaje: ≈ 21.6 ~ 28.8V
• Corriente de salida: 14.6A
• Frecuencia: 50/60Hz
• Potencia: 348 W
• Eficiencia: hasta 88 % aprox.
• Protección:
  • Sobretemperatura
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Sistema de enfriamiento: Ventilador interno con control automático ON/OFF
• Tipo de enfriamiento: Activo + convección
• Indicador: LED de encendido

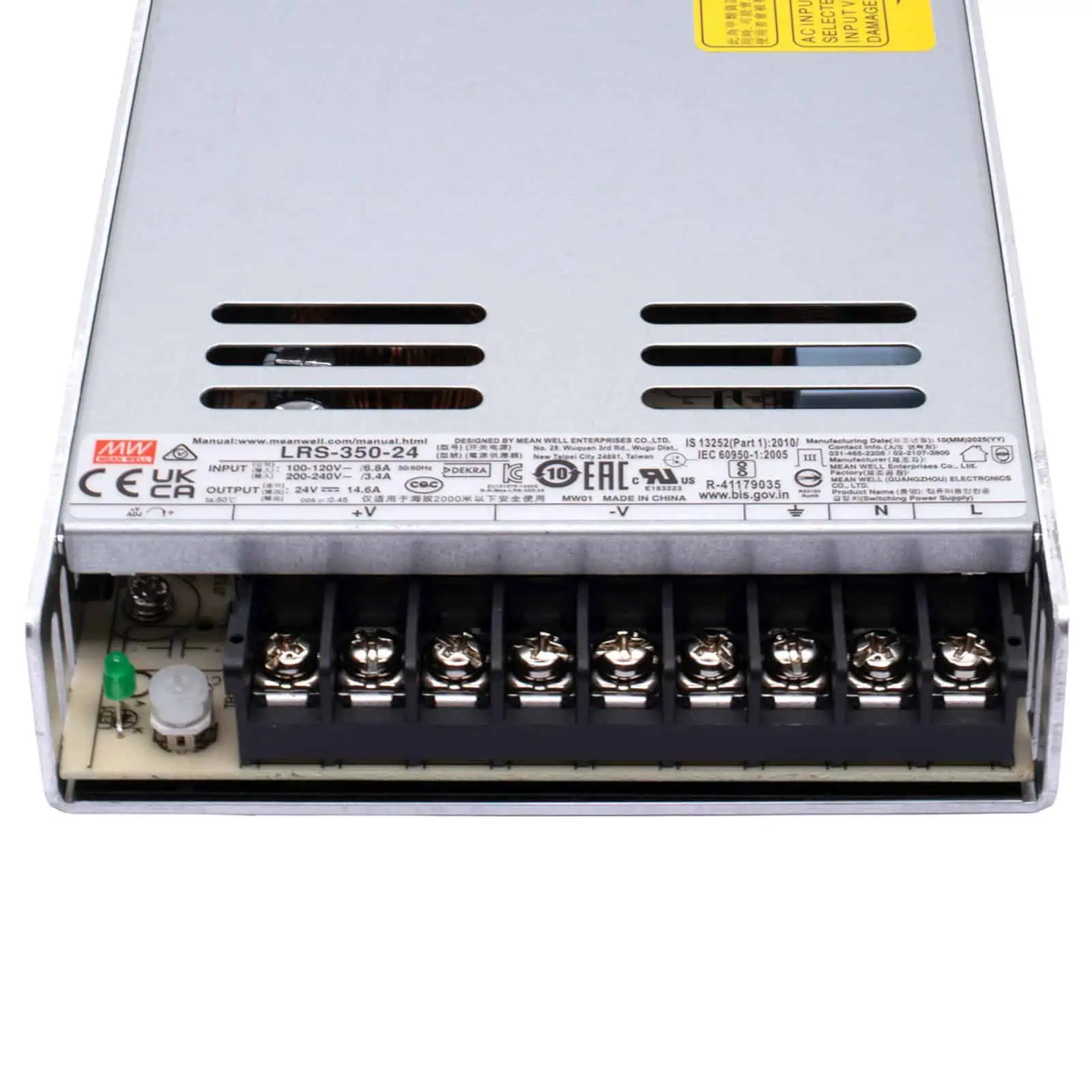

• Tipo de conexión: Bornera de tornillo
• Altura de perfil bajo: Formato 1U (aprox. 30 mm de altura)
• Temperatura:
  • Operación: −25 °C a +70 °C (con derating)
  • Almacenamiento: −40 °C a +85 °C

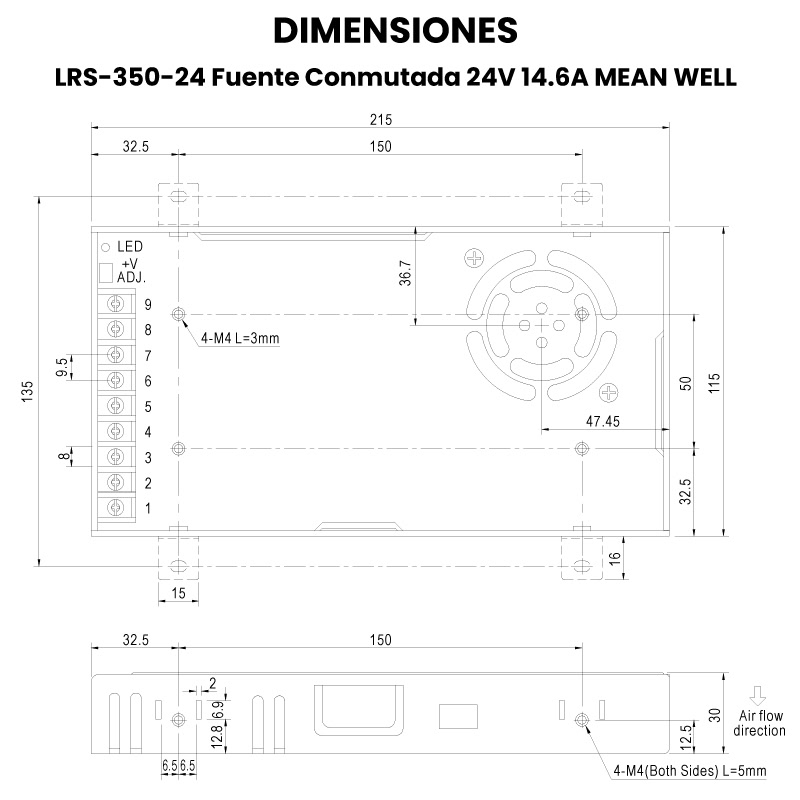

• Dimensiones: 215 mm x 115 mm x 30 mm
• Peso: 739 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

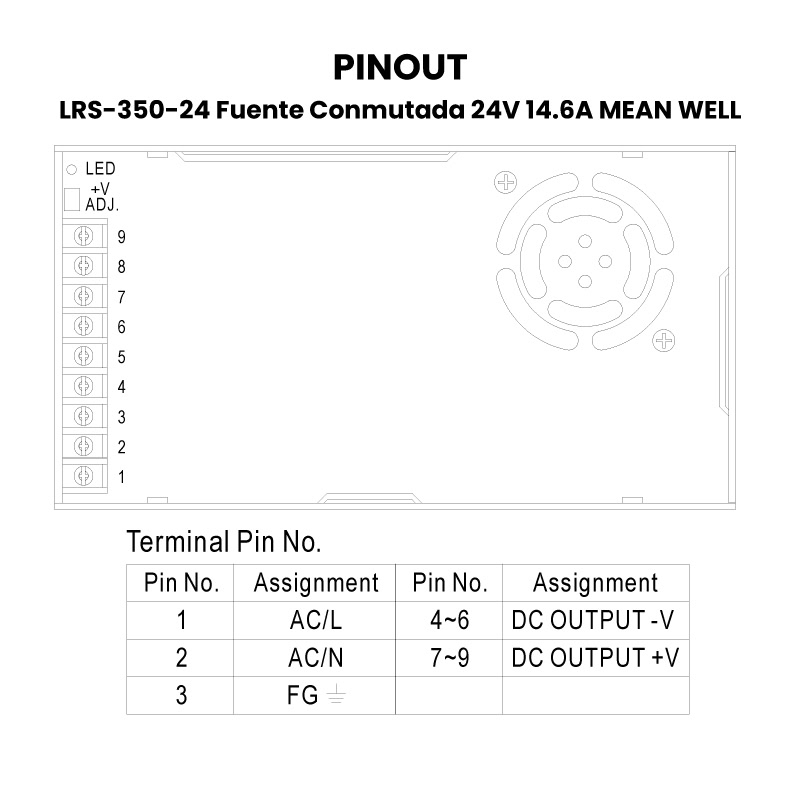

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de sistemas de automatización y control industrial
• PLC, módulos de entradas/salidas y sensores de 24 V
• Drivers para motores paso a paso y servomotores
• Motores DC, actuadores y solenoides de 24 V de alta corriente
• Impresoras 3D, routers CNC y maquinaria de fabricación digital
• Iluminación LED de 24 V de alta potencia
• Pantallas LED y señalización electrónica
• Integración en tableros eléctricos y gabinetes de control
• Equipos de telecomunicaciones y networking industrial
• Sistemas de seguridad, control de acceso y CCTV industrial
• Bancos de prueba y fuentes para laboratorio electrónico
• Desarrollo de prototipos electrónicos de alto consumo en 24 V

Recomendaciones de uso

• Verificar la posición del selector de entrada 115/230 V AC antes de energizar para evitar daños en la fuente.
• Realizar la conexión correcta de L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la corriente nominal de 14.6 A en la salida de 24 V.
• Instalar en un lugar con ventilación adecuada, dejando libres las rejillas y el flujo de aire del ventilador interno.
• Evitar montarla cerca de fuentes de calor o en espacios cerrados sin circulación de aire.
• Fijar la fuente mediante los orificios de montaje para prevenir movimiento o vibraciones.
• Utilizar cableado del calibre adecuado para alta corriente y mantener los conductores lo más cortos posible para reducir caídas de tensión.
• Distribuir la alimentación en múltiples líneas de salida cuando se conecten varios dispositivos.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
